一体式塑料盒生活铰链结构设计

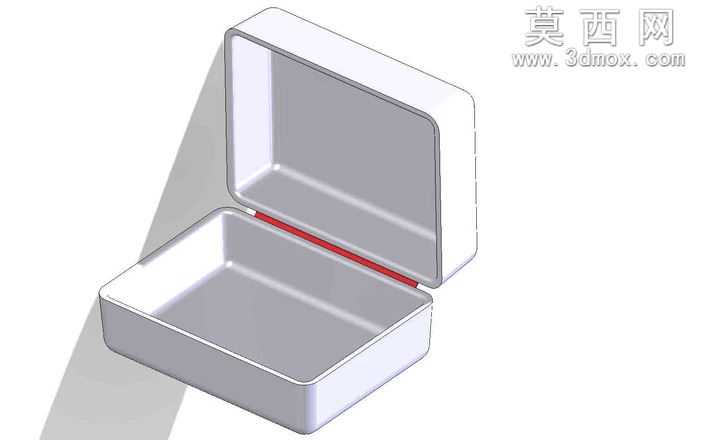

本作品为应用于小型收纳盒的一体式塑料生活铰链结构，采用三维参数化建模方式完成全流程设计，建模初始阶段从布局草绘入手，先确定铰链与盒体、盒盖的连接基准面，将铰接弯折区域的壁厚、弯折半径作为核心参数进行约束，保证后续修改时可快速调整适配不同尺寸的盒型产品。建模过程中采用单零件一体化建模逻辑，将盒身、盒盖与中间的柔性铰接带整合为同一个零件，无需额外装配销轴、弹簧等金属连接件，完全依靠塑料材质自身的弯折弹性实现翻盖的开合功能，铰接区域特意做了减薄处理，同时在弯折内侧设计了微小的圆弧过渡结构，避免反复开合过程中出现应力集中导致的塑料断裂问题。模型共配置了三种不同的开合位置状态，分别对应盒体完全闭合、开启45度、完全开启三个常用使用角度，可直观展示铰链在不同开合角度下的形变状态与结构配合关系。材质渲染阶段，盒体主体采用哑光浅灰色硬质塑料材质，模拟日常PP塑料收纳盒的真实质感，中间铰接区域采用偏韧性的半透红色塑料材质，清晰区分柔性铰接段与硬质盒体部分，渲染时添加了柔和的环境光影，在盒体下方投射出自然的软阴影，清晰展现盒体的圆角轮廓与铰链的连接细节。结构设计上充分考虑了注塑生产的工艺要求，整体壁厚保持均匀，铰接区域的减薄段过渡平缓，没有尖锐的棱角与壁厚突变，可直接用于注塑模具的结构设计参考，开合过程中铰接段的形变范围控制在塑料材质的安全弯折区间内，保证日常使用的耐久度，能够满足小型收纳盒、包装盒类产品的翻盖连接需求，无需额外装配其他配件，可有效降低产品的装配成本与零件数量。
