20x4字符型液晶显示模块结构设计

这款20x4字符液晶显示模块，是嵌入式开发、工业控制、小型智能设备领域极为常用的人机交互核心部件，主要承担设备运行参数展示、操作指令反馈、状态信息提示的功能，广泛应用在小型工控终端、智能检测仪表、家用小电器控制板、创客DIY电子装置、教学实验设备等场景中，能够在无需复杂图形渲染的低成本方案下，为使用者提供清晰直观的文字信息输出，是低成本人机交互方案里的经典选型部件。

从功能特性来看，该模块可实现单屏20个字符、共4行的英文字符与常用符号显示，能够满足多数小型设备的信息展示需求，无需搭载高分辨率图形显示的驱动电路，整体驱动逻辑简单，主控芯片占用资源极低，适配绝大多数8位、16位小型主控单元，在低功耗嵌入式场景中具备极高的适配性。模块自带背光结构，可在弱光环境下保证显示内容清晰可读，显示对比度可通过外围电路调节，适配不同安装环境下的可视需求。

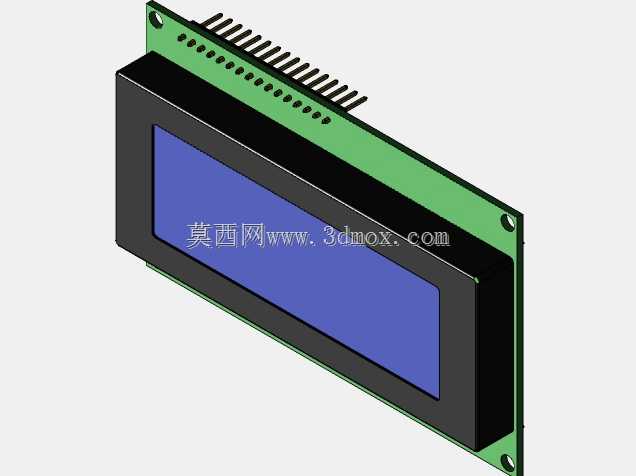

在设计思路上，该模型完整还原了模块的实际装配结构，将液晶显示面板、黑色缓冲封装边框、绿色PCB驱动基板、单侧直插排针接口的结构完整呈现，充分考虑了实际生产装配中的公差配合：显示面板与封装边框采用嵌入式贴合设计，避免面板受外力挤压出现漏液、显示异常问题；PCB基板预留了四个角位的安装固定孔，可直接通过铜柱或螺丝固定在设备壳体内部，适配嵌入式安装的固定需求；排针接口采用标准2.54mm间距直插设计，既可以直接焊接在主控电路板上，也可以通过排座实现可拆卸连接，方便后期维护更换。

从安装边界与尺寸参数来看，该模块整体外形尺寸为98×60×13.5mm，设计时充分考虑了小型设备的内部空间占用，厚度仅13.5mm，可嵌入到厚度有限的设备壳体中，不会过度占用设备内部的纵深空间。PCB板的安装孔位间距符合行业通用2004液晶模块的安装标准，可直接替换同规格的其他同类型显示模块，无需重新设计安装结构。排针接口统一排布在PCB板的短边侧，走线方向与设备内部常规布线逻辑匹配，可减少内部走线的弯折，提升装配效率。在结构细节上，模型还原了PCB板上的驱动芯片排布位置、排针的引脚长度、边框的倒角处理，能够直接用于设备壳体的开孔匹配设计、内部装配干涉检查，帮助结构工程师在设计整机结构时提前确认显示窗口的开孔位置、安装避让空间，避免实际打样后出现装配干涉、显示窗口偏移等问题，大幅缩短整机产品的开发验证周期。
