贴片式轻触开关电子元件三维结构

项目分类:变压器/电感器 发布时间:2025-02-09 ID:925203
  • 贴片式轻触开关电子元件三维结构

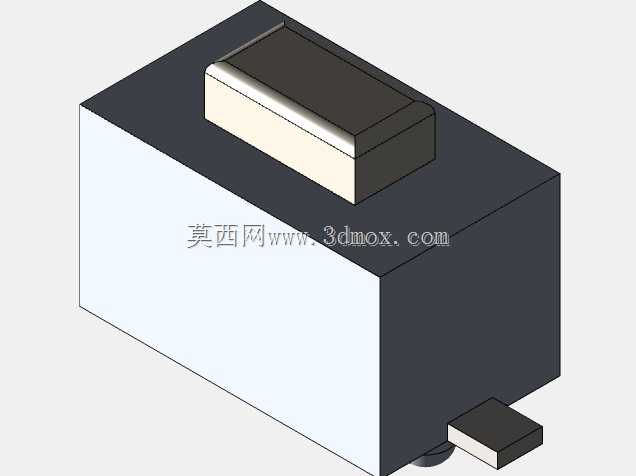

  在消费电子、工业控制板卡、小型家电的PCB布局设计中,贴片式轻触开关是人机交互回路里最基础也最容易被忽略的元器件,很多刚入行的结构工程师在做板件堆叠时,往往只关注接插件、芯片这类大尺寸元件的占位,忽略轻触开关的安装高度与操作行程,最后打样回来出现按键卡滞、按动无反馈、焊盘虚焊的问题,反而拖慢了整板的调试进度。这款3.5×6.0×4.3mm规格的SMD轻触开关,建模时完全按照实际量产元件的尺寸公差做了细节还原,主体基座采用耐高温工程塑料的实体特征,顶部按键的圆角、侧面的定位凸台、底部伸出的贴片焊脚都做了1:1的特征复刻,没有做简化处理,方便结构工程师在做整机布局时直接调取,不需要二次核对元件尺寸。从实际应用场景来看,这类小尺寸贴片轻触开关大多用在空间受限的板卡上,比如蓝牙耳机的功能按键、小型工控模块的设置按键、便携检测设备的触发按键,对安装空间的要求非常苛刻,不仅要考虑元件本身的长宽高占位,还要预留出按键按压时的下行行程空间,以及SMT过炉时元件周围的禁布区,避免焊盘旁边的走线过近导致连锡,或者顶部结构件和按键的间隙过小,导致运输过程中出现按键被持续按压的误触发问题。

  设计这类元件的三维模型时,首先要明确安装基准,这款模型以底部焊盘的贴合面作为Z向零点,长宽方向以元件本体的中心线作为基准,和PCB封装库的基准完全对齐,调取装配时不会出现偏移;其次是按键部分的活动行程,模型里预留了0.25mm的按动间隙,和实际元件的行程参数一致,做顶部按键结构的干涉检查时,可以直接模拟按压状态,验证按键帽和外壳开孔的配合间隙是否合理,不会出现按动时卡边的问题。

  从外形尺寸与安装边界来看,元件本体长度6.0mm、宽度3.5mm、本体基座高度3.2mm,顶部按键高出本体1.1mm,总高度4.3mm,底部两个贴片焊脚分别伸出本体两侧0.8mm,对应的PCB焊盘尺寸需要匹配焊脚的宽度与长度,焊盘之间的间距要符合SMT工艺的最小间距要求,避免过炉时出现立碑现象。很多工程师在选型时容易混淆同尺寸不同高度的轻触开关,比如把4.3mm高度的型号和3.5mm高度的型号搞混,最后装板后按键突出外壳的高度不符合设计预期,要么按键陷在外壳里不好操作,要么突出太多容易被误碰,这款模型把所有外形特征都做了明确的区分,基座的倒角、按键的分模线、焊脚的折弯角度都和实物一致,选型时可以直接和规格书的尺寸图做对照,不会出现选型错误。

  另外在做板件的抗震设计时,这类SMD元件的焊脚强度也是需要考虑的点,模型里还原了焊脚和本体结合处的圆角特征,在做有限元分析时,可以直接赋予对应的材料属性,模拟跌落、振动工况下焊脚的应力分布,提前优化焊盘的设计,比如增加焊盘的拖锡位,提升焊接后的结构强度,避免产品在运输或者使用过程中出现焊脚脱落的问题。不同于插件式轻触开关,贴片式的元件不需要在PCB上开孔,能够节省板件的布线空间,适合高密度布板的场景,但对应的对SMT贴装的精度要求也更高,模型里的定位特征可以用来做钢网开孔的参考,确保焊膏的印刷位置和焊脚完全对齐,减少焊接不良的概率。在做整机的装配公差链计算时,这款轻触开关的模型可以作为公差环里的一个组成环节,从PCB的安装定位,到开关的焊接高度公差,再到外壳按键的注塑公差,整条公差链的计算都可以基于模型的实际尺寸来做,不需要再手动查规格书累加尺寸,大幅提升设计效率,减少反复打样修改的次数。
