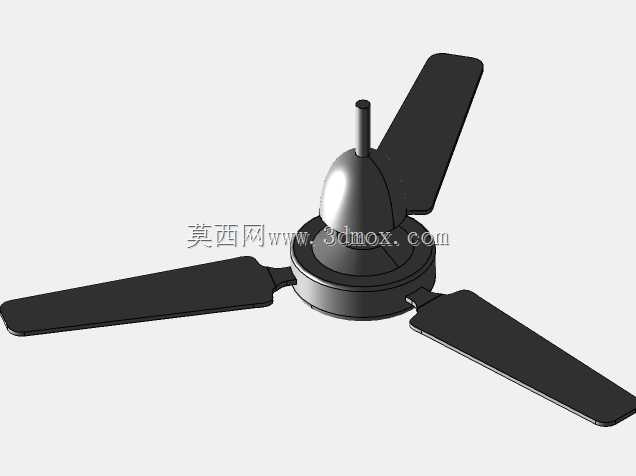

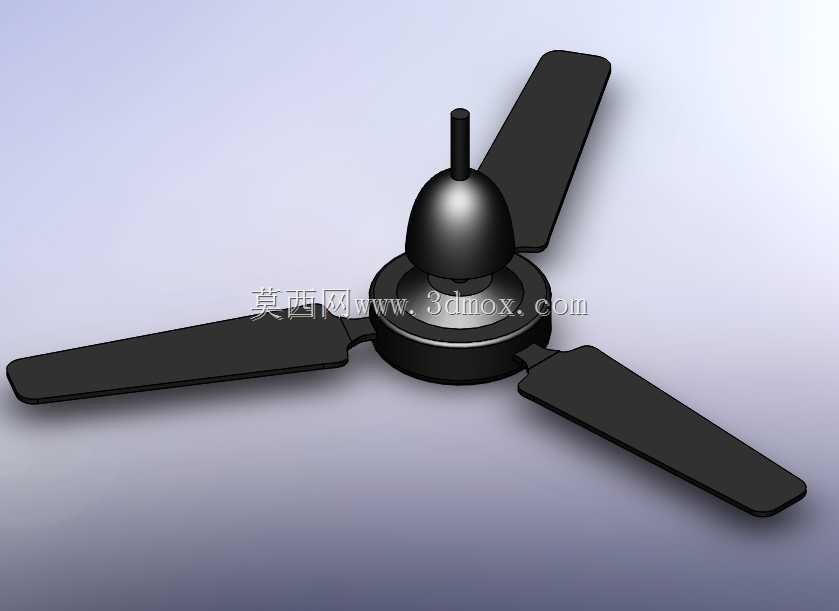

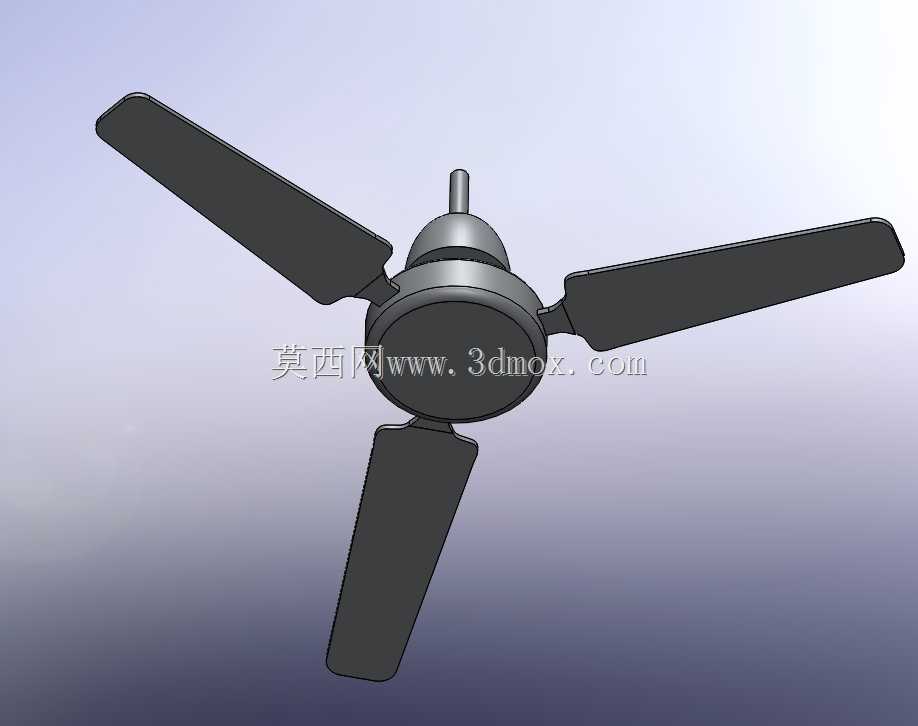

三叶吸顶式吊扇结构三维设计模型

　　日常民用与商用空间的空气循环场景中，吊扇是覆盖范围最广的通风设备之一，区别于台扇、落地扇的桌面或地面放置形式，吊扇依托建筑顶面安装，不占用地面与桌面使用空间，送风覆盖范围可覆盖半径3至5米的圆形区域，适配普通住宅客厅、卧室，以及小型商铺、办公区、食堂等大跨度层高空间的通风需求。这款三叶吊扇的结构设计，首先围绕安装可靠性做了核心结构规划，顶部的吊杆采用中空圆柱结构，内部预留走线空间，可直接将供电线路从吊顶预埋线管接入电机腔体，避免明线外露带来的安全隐患与美观问题，吊杆与顶部安装座的连接位置设计了防脱卡扣结构，配合螺栓锁紧后，可承受整机运行时的动载荷与长期悬挂的静载荷，安装边界要求顶面为混凝土预制顶面或加固后的龙骨吊顶，禁止直接固定在石膏板等轻质装饰面层上，避免长期运行震动导致脱落。

　　扇叶部分采用等宽平直翼型设计，三片扇叶沿电机壳体周向120度均匀分布，这种对称布局能最大程度抵消扇叶转动时的离心力不平衡问题，降低运行时的震动与噪音，扇叶与电机转子端盖的连接采用嵌入式卡槽加螺栓固定的形式，每个扇叶根部设置两个定位柱，先卡入端盖对应的定位孔完成预装定位，再通过两颗螺栓锁紧，既可以保证安装时三片扇叶的安装角度一致，避免因安装角度偏差导致的动平衡失效，也能在长期运行中防止扇叶受气流反作用力出现松动偏移。扇叶的外形尺寸经过匹配设计，单叶长度控制在整机回转半径的合理区间，运行时扇叶外缘与周边墙体、吊灯等障碍物的安全距离不小于30厘米，避免气流扰动带来的异常噪音与剐蹭风险。

　　中间的电机壳体采用流线型穹顶设计，上半部分为倒扣的半球形结构，表面做光滑圆弧过渡，既可以减少扇叶转动时上部的气流紊流，也能避免积灰落在壳体表面形成难以清理的死角，壳体下半部分与转子端盖配合的位置设计了环形密封槽，可加装防尘密封圈，阻挡灰尘、蚊虫进入电机内部，延长电机轴承的使用寿命。整机的重心完全落在吊杆的中心轴线上，安装完成后静态下无偏斜，运行时动平衡精度控制在合理区间，低速档位运行时几乎无明显晃动，高速档位下的震动幅度也控制在不会导致吊顶连接件松动的范围内。

　　从实际使用的功能角度看，这款吊扇的结构预留了调速器的接线适配空间，可适配常见的三档机械调速或变频调速模块，扇叶的角度设计兼顾了送风量与运行噪音，在常用转速下，送风气流为平缓的层流状态，不会出现直吹人体的强烈不适感，适合长时间开启改善室内空气循环。建模过程中对各个连接部位的配合公差做了模拟验证，吊杆与安装座的配合采用间隙配合公差，方便现场安装时的对位调整，扇叶与端盖的连接孔位做了同轴度校验，确保批量生产时的互换性，壳体的合模线位置设计在侧面隐蔽处，不会影响外观的整体性。对于结构设计从业者而言，这款模型可以作为小型悬挂式旋转电器的结构参考，其动平衡布局、安装连接结构、气流路径优化的设计思路，也可以迁移到其他吊顶安装的旋转类设备设计中，在建模时需要重点关注旋转部件的对称度校验，以及悬挂结构的载荷安全系数核算，避免出现结构强度不足或运行震动超标的问题。
