可3D打印新冠防护面罩结构设计

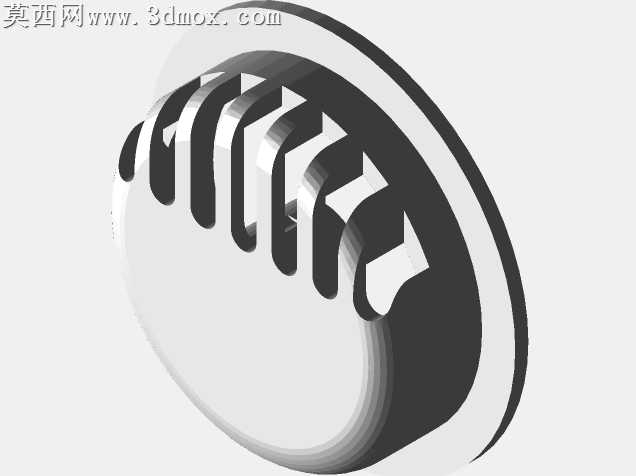

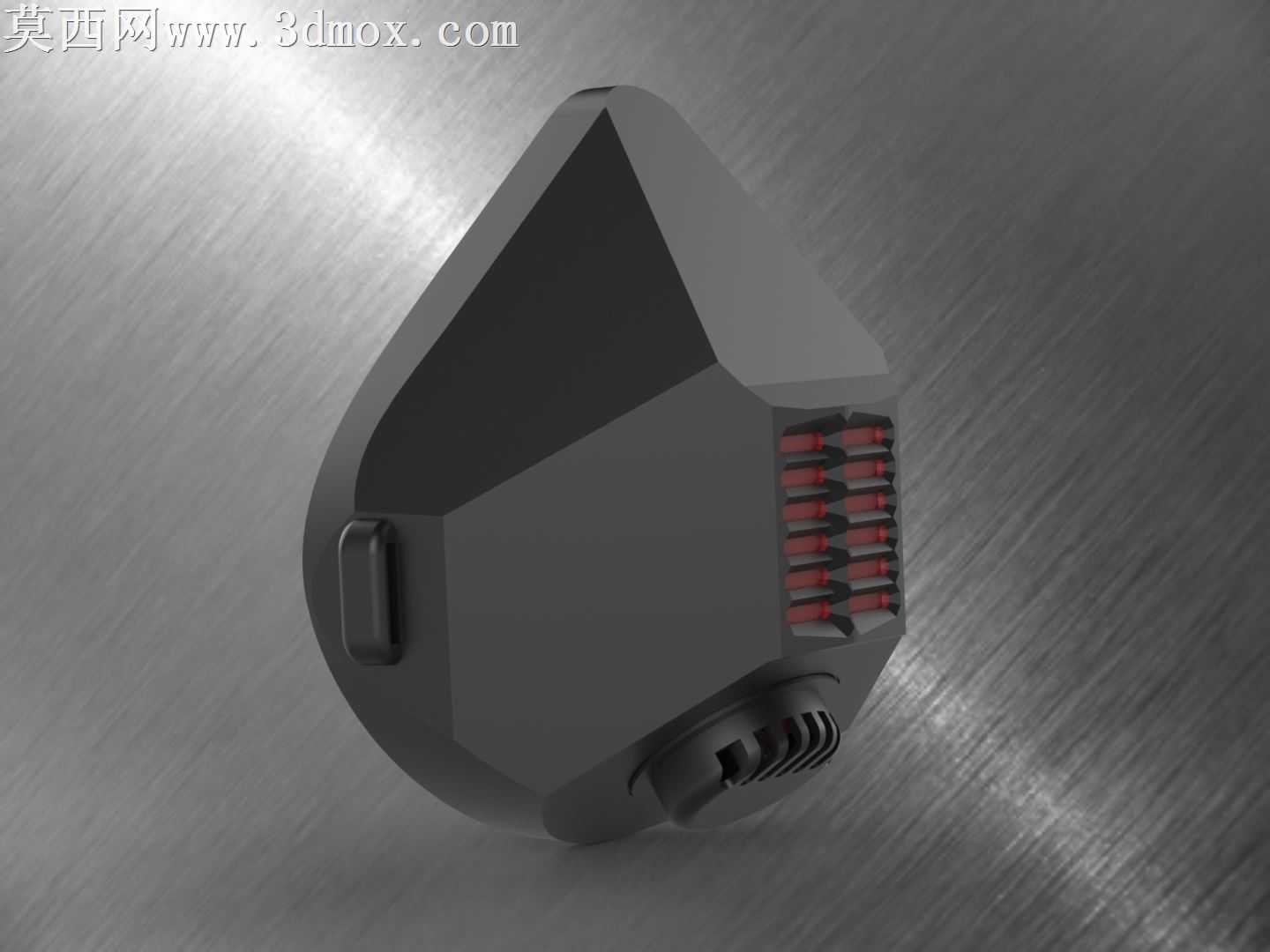

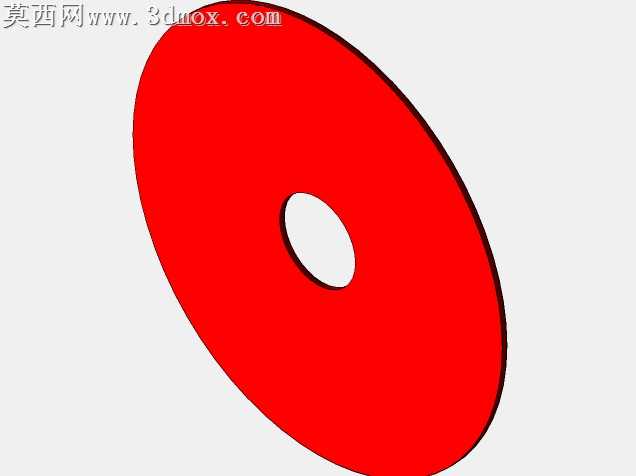

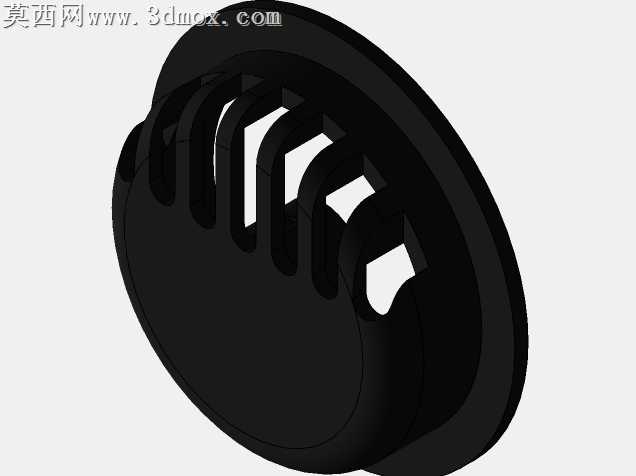

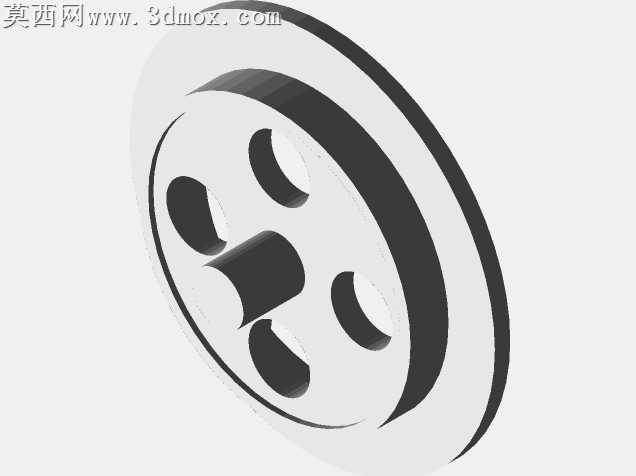

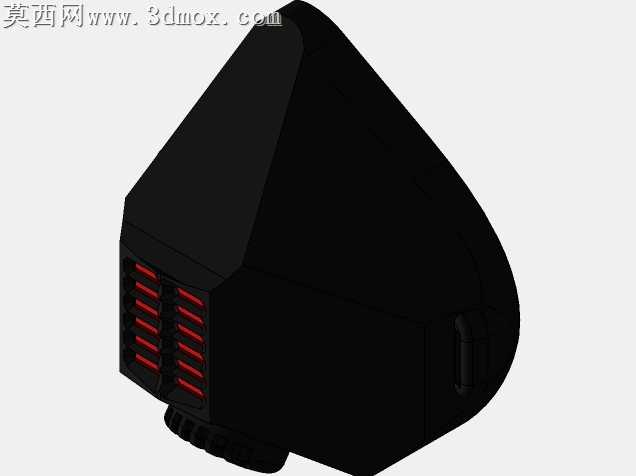

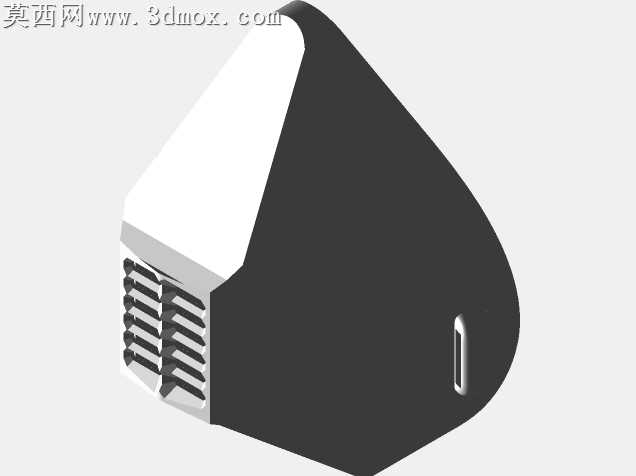

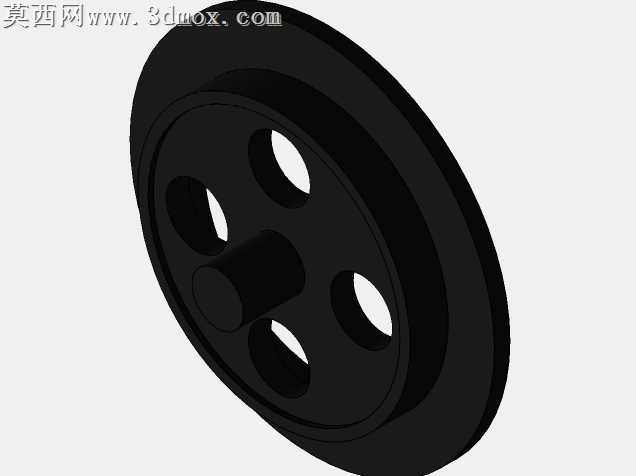

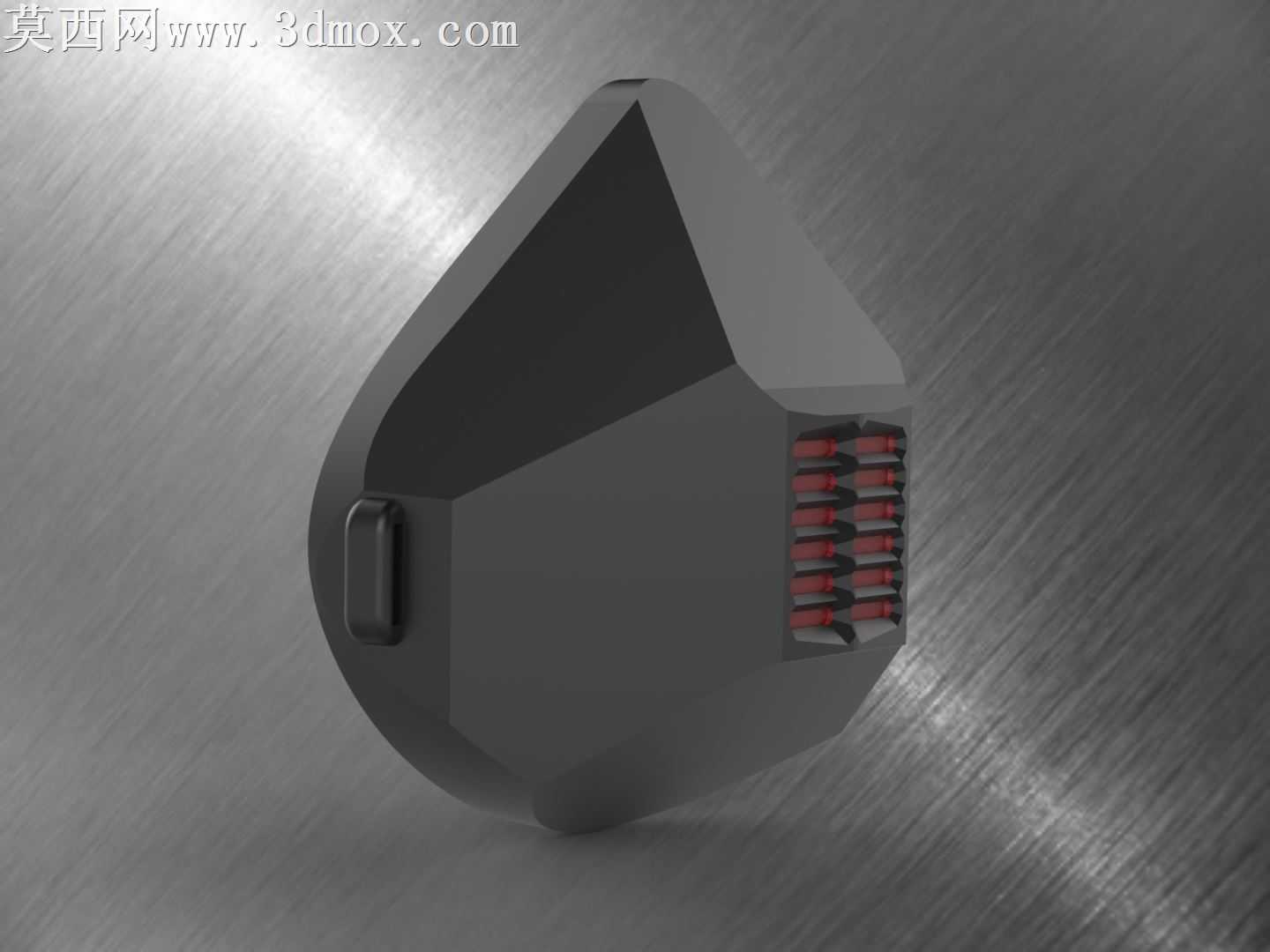

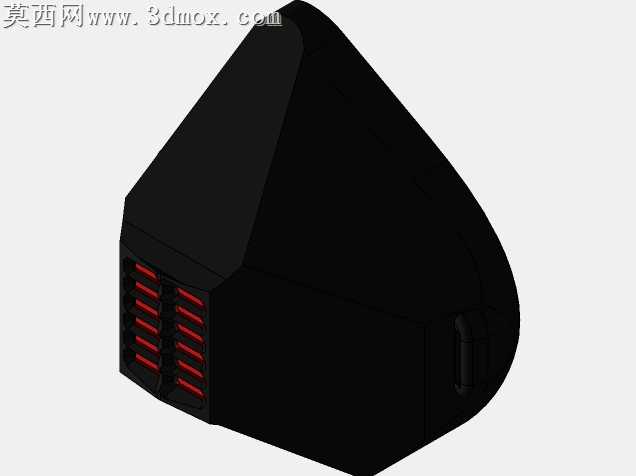

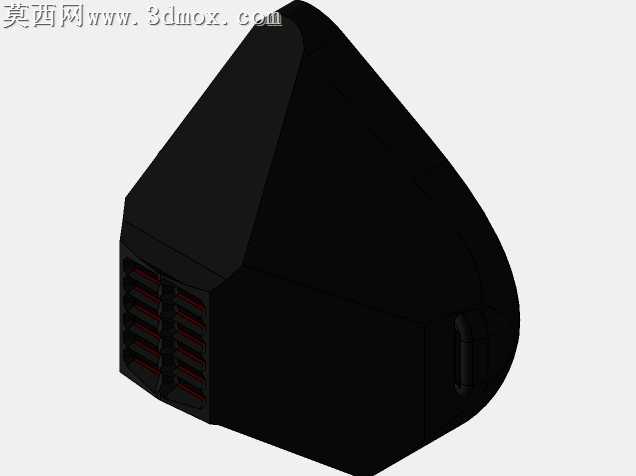

本作品为适配3D打印制作的呼吸防护面罩三维模型，整体采用SolidWorks完成全参数化建模，建模过程中针对FDM3D打印的工艺特性做了全流程适配优化，所有壁厚均设置为1.5-2.2mm的适配区间，无悬空角度大于45度的无支撑结构，无需额外添加复杂支撑即可完成桌面级3D打印制作，大幅降低普通用户的制作门槛。模型外观采用低多边形切面与流畅弧面结合的造型设计，既保证了面部贴合区域的曲面密封性，又通过棱角切面提升了打印成品的结构刚性，渲染阶段采用哑光黑色硬质塑料材质模拟打印成品的PLA耗材质感，呼气阀的弹性密封片采用半透明红色硅胶材质做区分，金属拉丝背景的渲染设置突出了模型的工业设计质感，明暗层次清晰地展现了面罩的外部轮廓与结构细节。结构设计上，面罩内侧预留了深度10mm的规整过滤层安装舱，可容纳多层可更换过滤材料，用户可根据手头现有材料灵活搭配过滤层组合，无需依赖专用替换滤材；呼气端设计了一体式单向呼气阀结构，阀片安装位做了加厚加固处理，阀座与面罩主体为一体化建模，避免分体装配带来的漏气风险，呼气时阀片可顺畅开启排出湿热废气，吸气时阀片自动闭合保证气流全部经过过滤层，有效提升佩戴时的呼吸顺畅度与防护可靠性。面罩边缘的贴合曲面参照人体面部轮廓做了弧度优化，可适配多数成年人的面部线条，两侧预留了绑带安装卡槽，可直接穿入弹性绑带完成佩戴固定，整体结构无多余零散部件，打印完成后仅需裁剪合适尺寸的过滤材料、裁切弹性阀片即可完成组装使用，设计思路围绕应急场景下的快速自制需求展开，在保证基础防护性能的前提下最大化简化制作流程，所有结构细节都经过打印可行性校验，避免出现打印失败、装配干涉的问题，同时对阀口的密封接触面做了平面度优化，保证阀片闭合时的密封效果，兼顾了结构实用性与制作便捷性。
