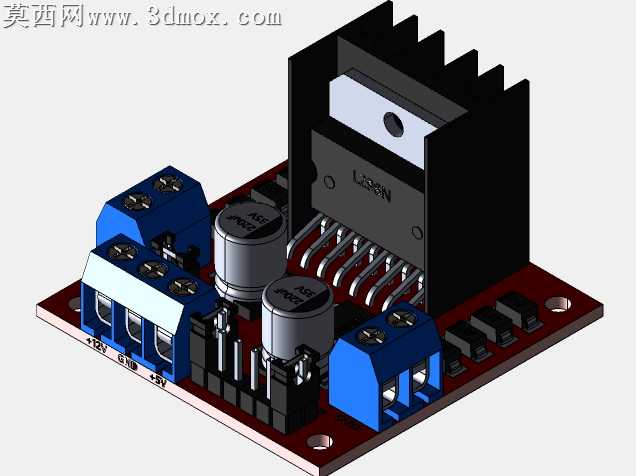

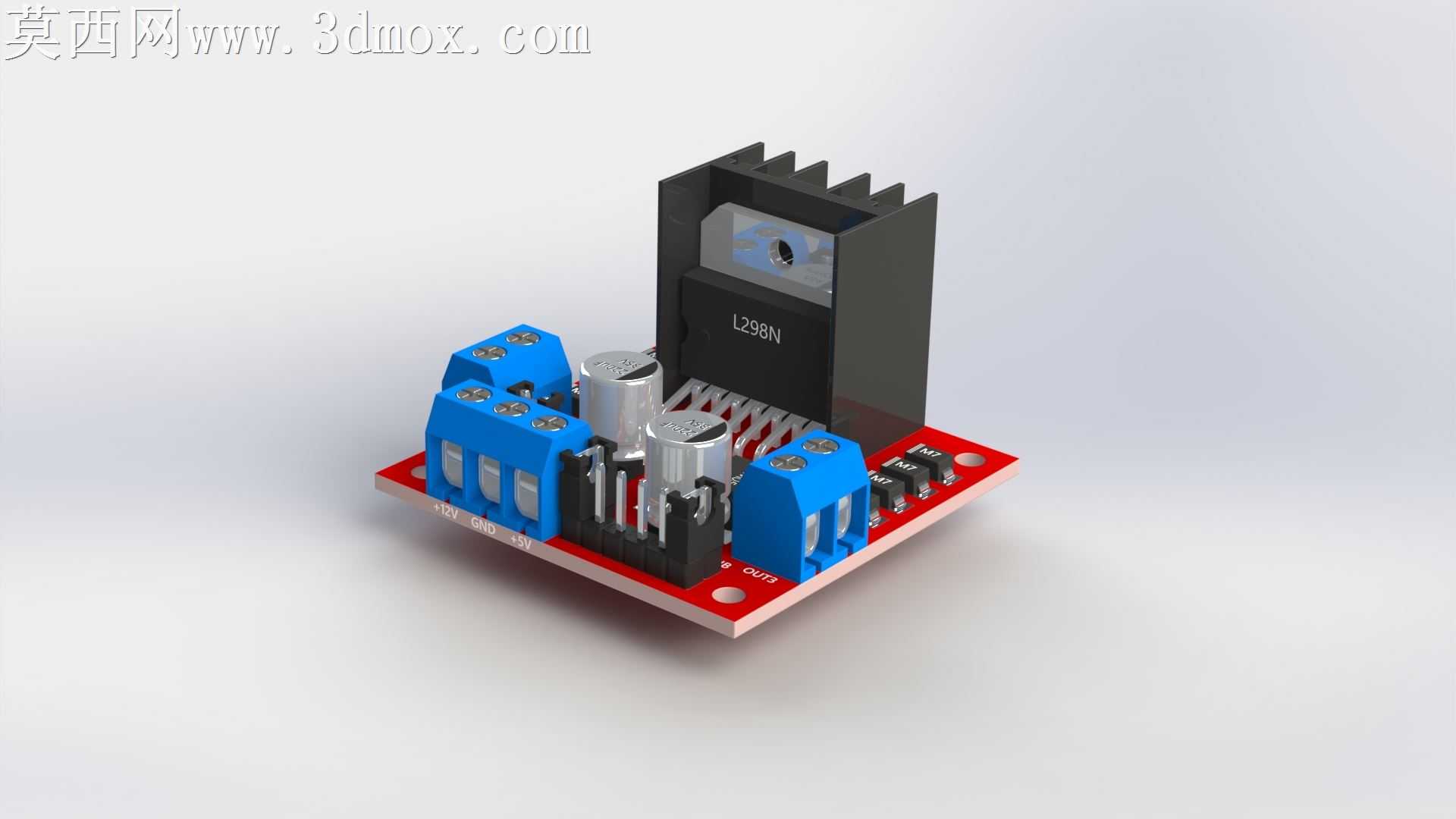

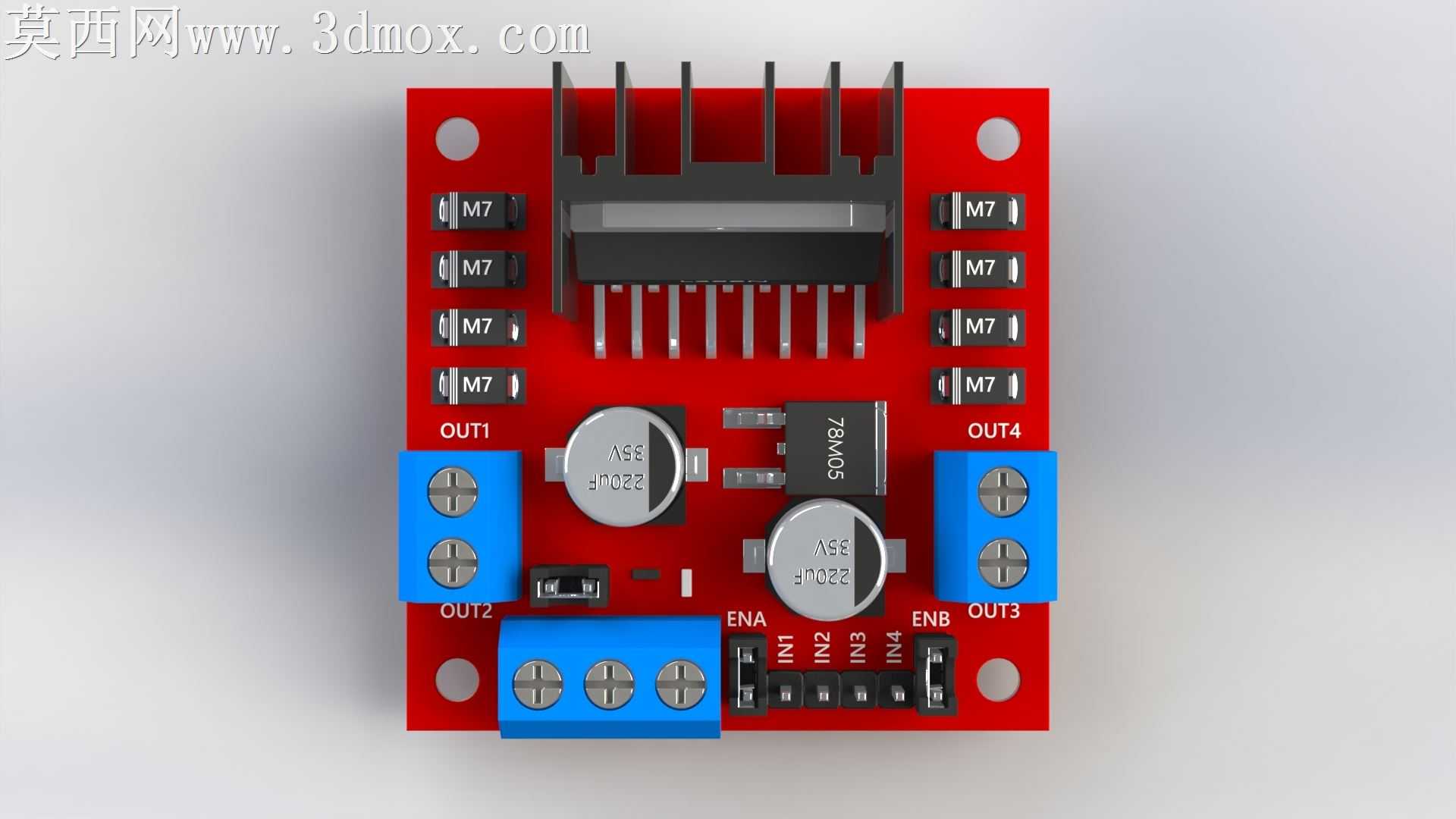

L298N双路电机驱动控制板三维建模

本作品为L298N电机驱动板的高精度三维建模成果，建模过程中严格参照实物的尺寸比例与结构布局，完整还原了驱动板的全部组成部件。首先针对红色PCB基板进行建模，精准复刻了基板的外形轮廓、安装孔位以及元件焊盘的布局位置，还原了PCB板边缘的倒角与定位缺口细节，确保基板与各元件的装配位置完全匹配。核心的L298N主控芯片模块建模时，还原了黑色塑封本体的外形、表面印刷的L298N标识，以及芯片背部的散热鳍片结构，对散热鳍片的齿距、厚度、整体高度都做了等比例还原，同时还原了芯片引脚的排布与形态，还原引脚与PCB板的焊接连接结构。板载的蓝色接线端子部分，分别还原了电源输入端子、两路电机输出端子的结构，包括端子的蓝色绝缘外壳、内部的金属导电件、接线螺丝的细节，还原端子上的接线标识位与固定卡扣结构，还原端子插装在PCB板上的装配关系。板载的铝电解电容元件，还原了圆柱形铝壳本体、顶部的防爆压痕、引脚的形态，以及电容表面的标识区域细节，还原两个不同容值电容的尺寸差异。同时建模还原了板载的稳压芯片、排针接口、指示灯、肖特基二极管等全部贴片与直插元件，对每个元件的外形、安装位置都做了精准匹配。材质渲染阶段，为PCB基板赋予红色阻焊层材质，还原阻焊层的哑光质感与表面丝印的纹理；为散热片赋予黑色金属磨砂材质，还原金属散热件的质感；为接线端子赋予蓝色硬质塑料材质，还原塑料外壳的轻微光泽；为电解电容赋予银色金属外壳与黑色塑封底座材质，还原不同元件的材质差异；为金属引脚、导电件赋予亮面金属材质，还原金属导电部件的反光特性。整体建模过程中严格遵循实物的装配逻辑，所有元件之间不存在干涉问题，各部件的连接关系清晰明确，可用于电子硬件结构展示、教学演示、产品装配模拟等场景，完整呈现了L298N电机驱动板的硬件结构特征。
