NewTechTeam7570ERC2020自适应机器人手爪原型

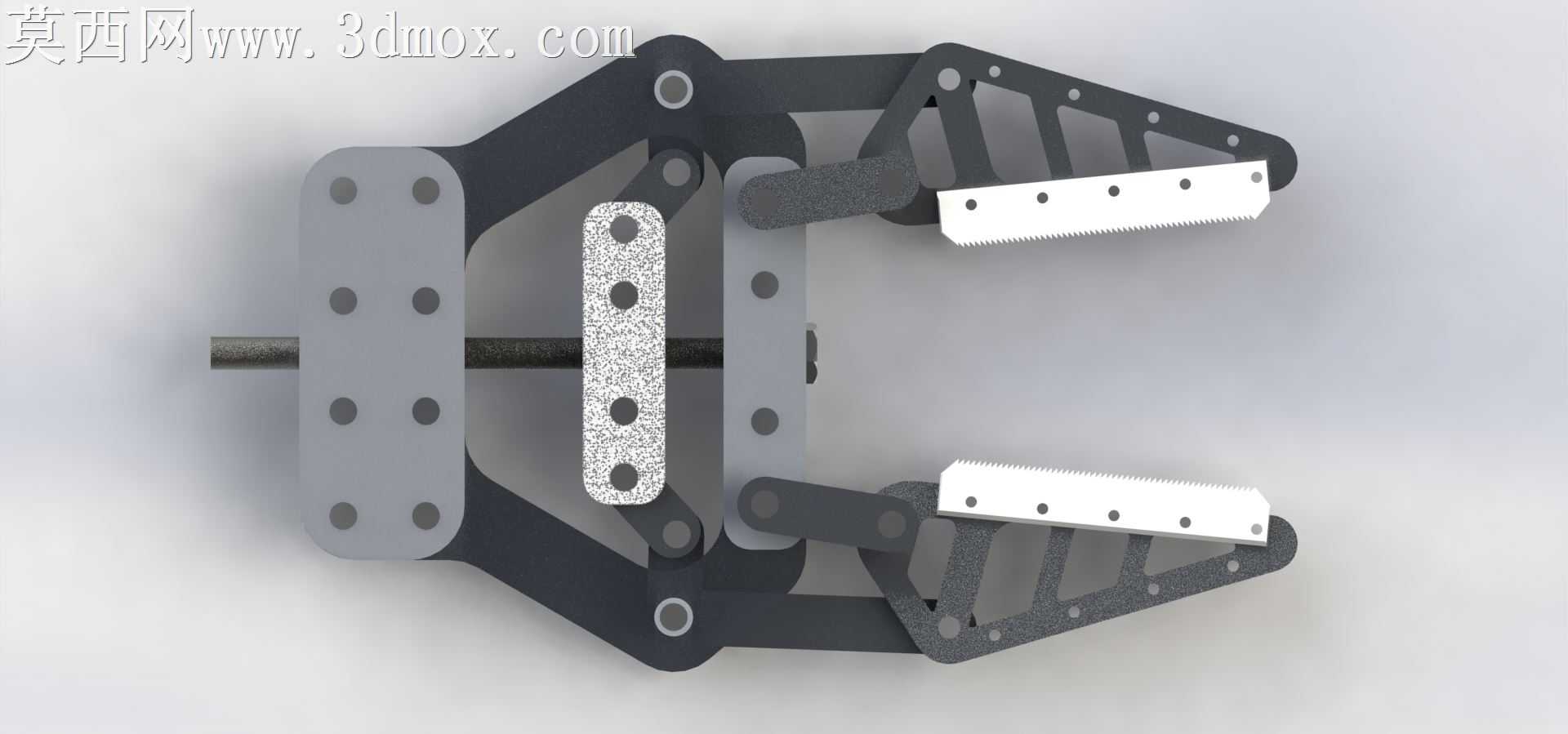

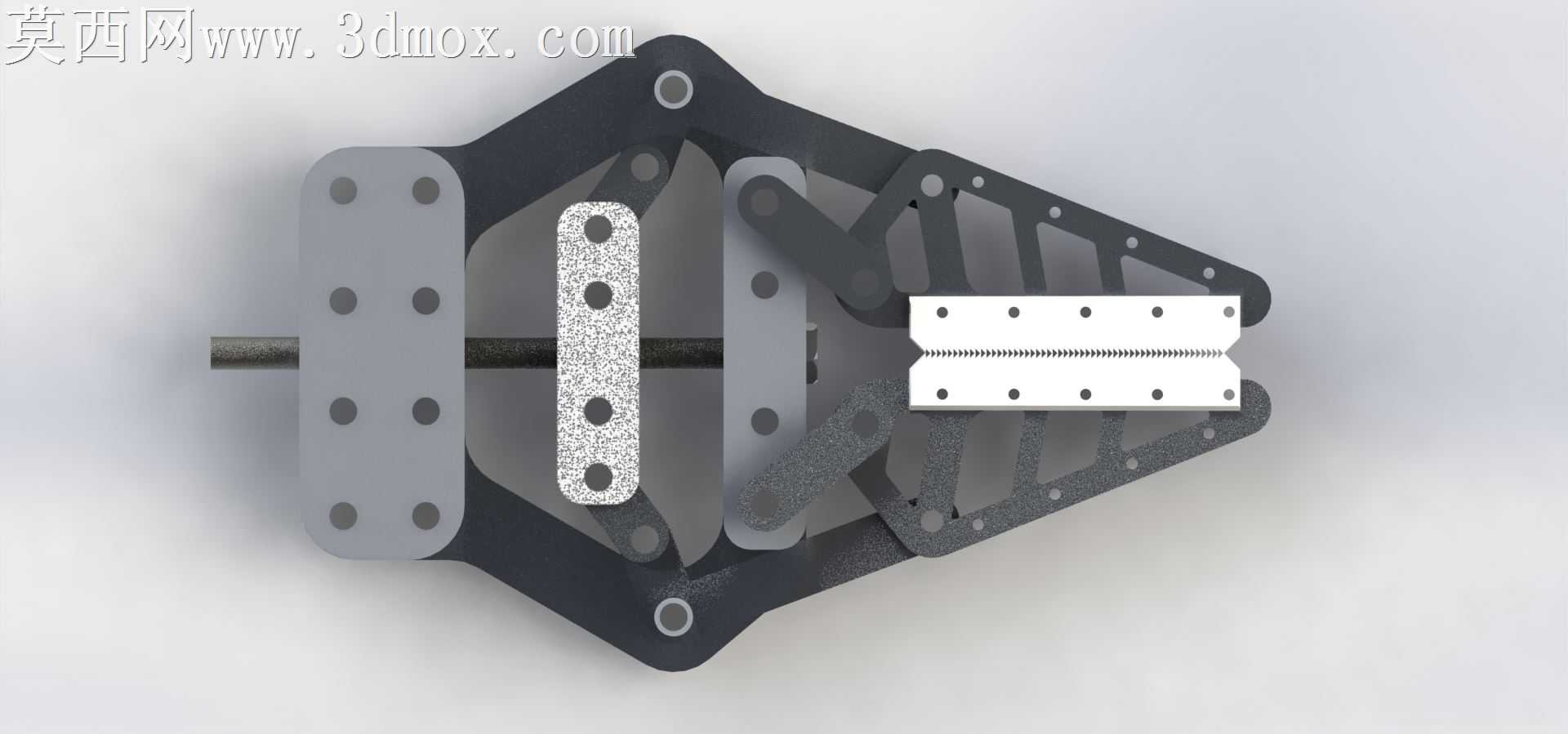

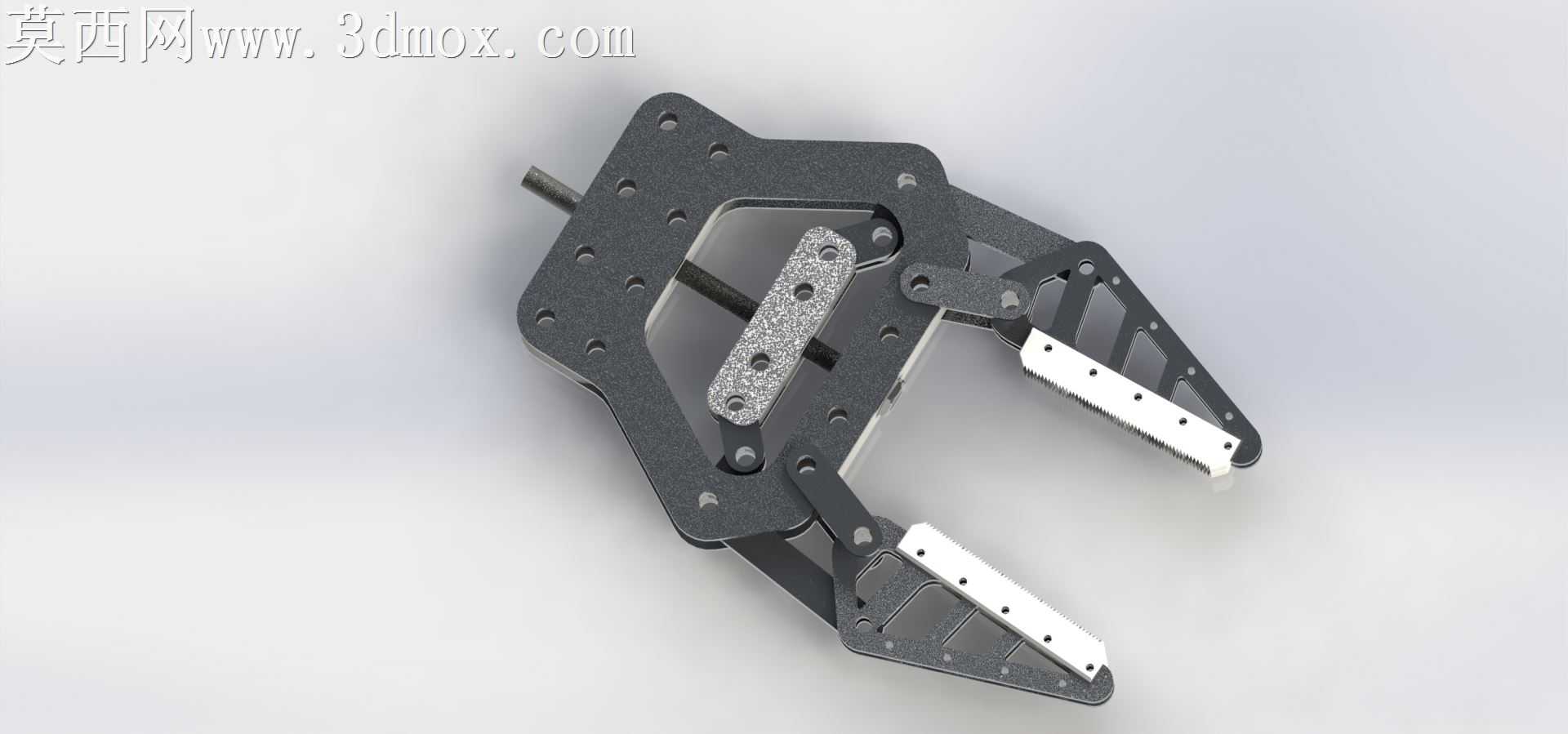

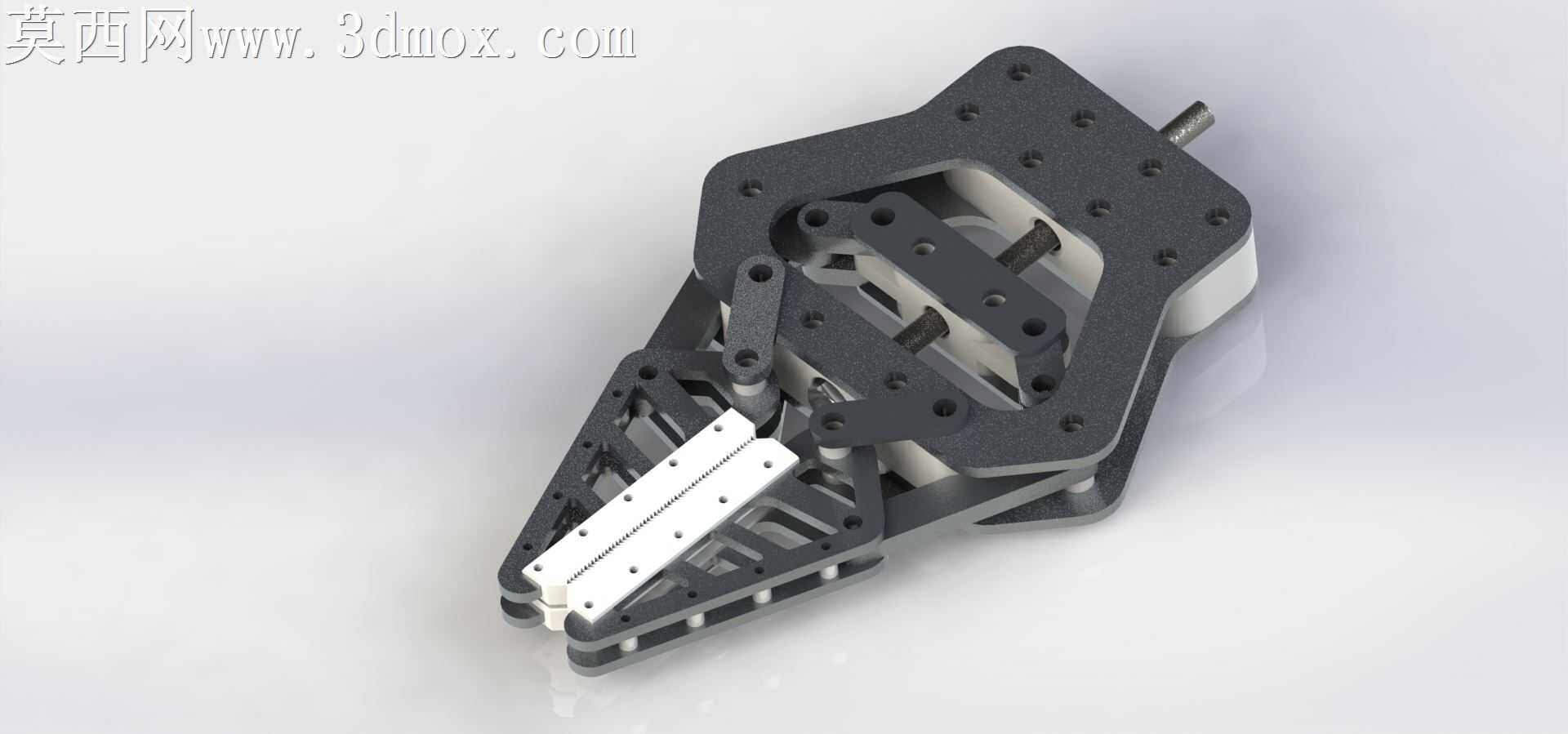

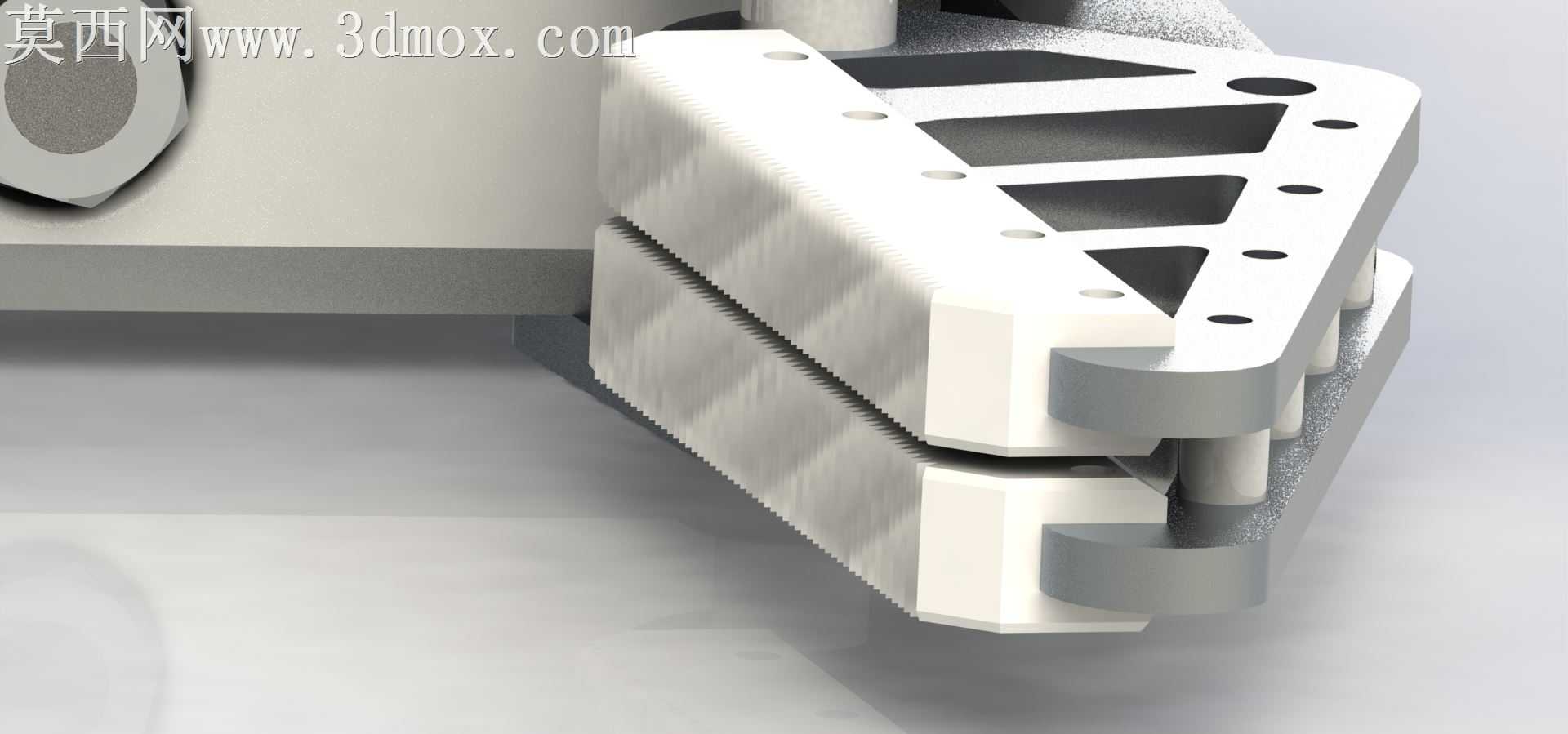

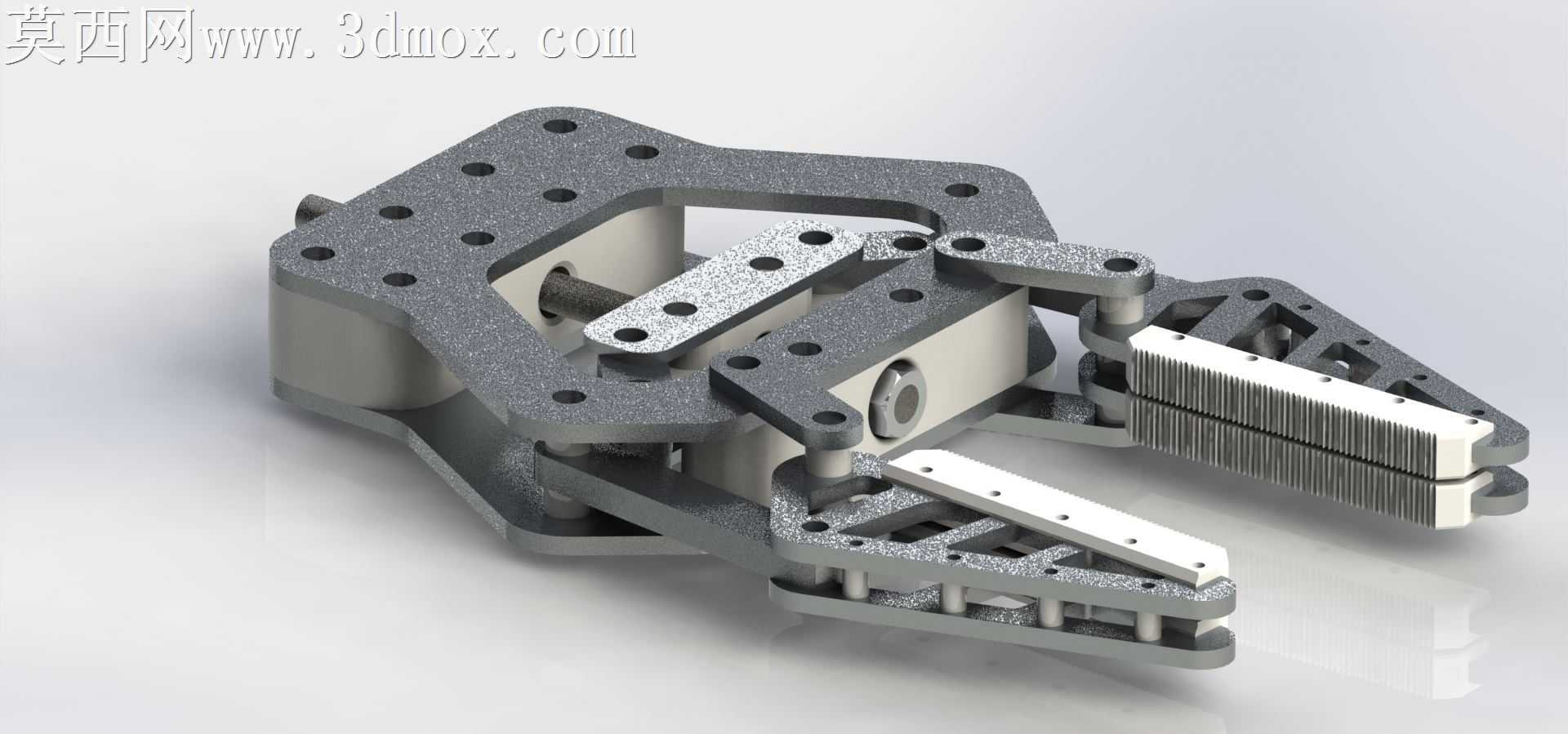

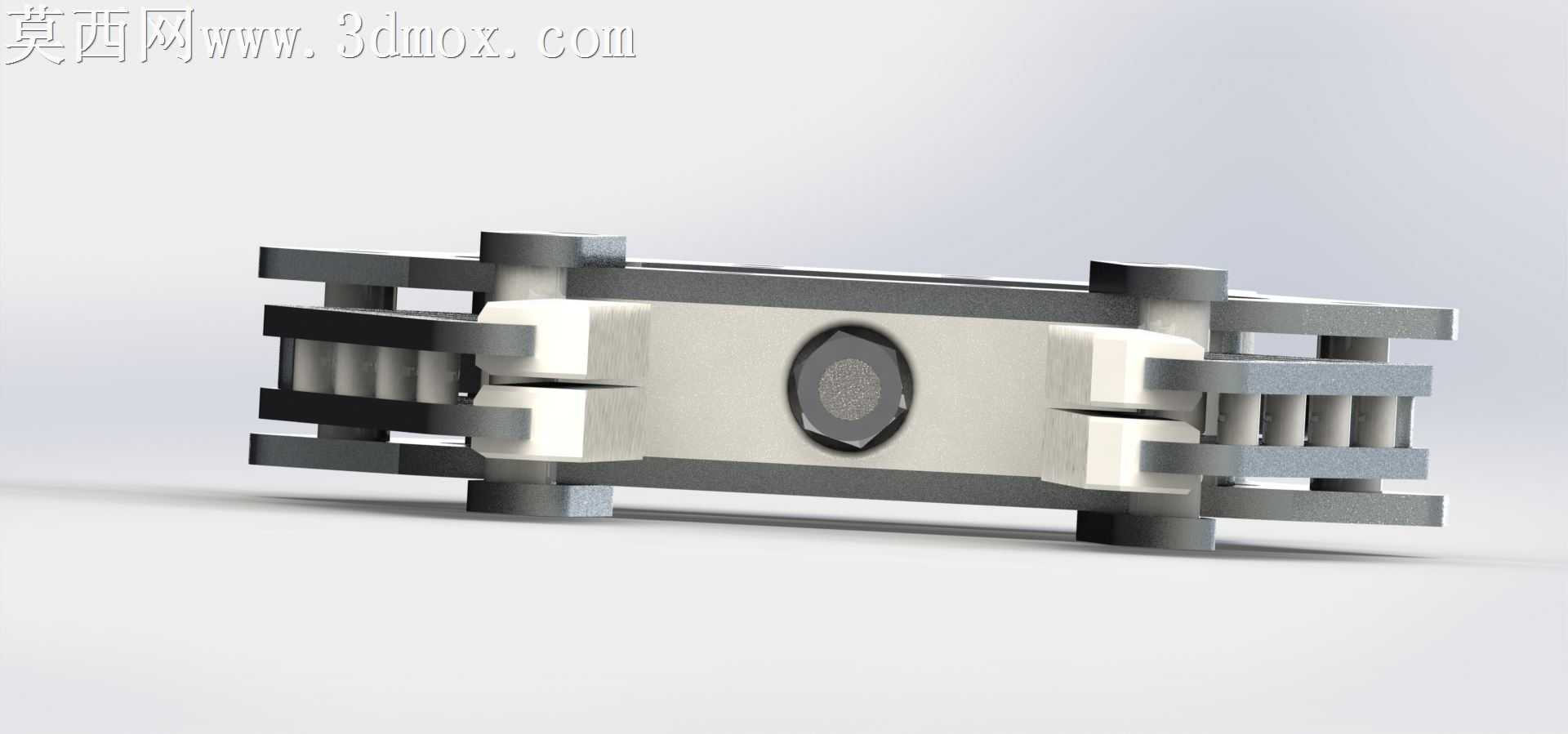

本作品为面向竞赛场景设计的自适应机器人手爪原型，整体采用三维参数化建模方式完成全结构搭建，建模过程中对每一处安装孔位、铰接转轴、传动间隙都做了精准的尺寸约束，确保各运动部件之间无干涉，可顺畅完成开合夹持动作。模型完成后通过渲染模块进行材质与光影调试，主体承载结构件赋予喷砂阳极氧化金属材质，还原铝合金机加工零件的细腻磨砂质感与金属光泽，铰接销轴、传动丝杆等部件赋予抛光不锈钢材质，模拟标准五金件的亮面金属效果，夹爪内侧的防滑接触条赋予带细密齿纹的耐磨工程塑料材质，既还原真实零件的材质区分，也通过光影反射突出结构的层次感与装配关系。结构设计上采用对称式双爪布局，主体承载框架做了轻量化镂空处理，在保证结构刚性的前提下降低整体重量，框架上预留的多组标准安装孔位可适配不同的机械臂末端安装接口，满足快速换装需求。传动部分采用丝杆驱动配合连杆联动的结构，可实现两个夹爪的同步开合动作，夹爪指段采用多段铰接设计，可根据被夹持物体的外形自适应调整贴合角度，无论是规则的方形零件、轴类零件还是不规则外形的物体，都能实现多点贴合夹持，搭配内侧的细密防滑齿纹，可有效提升夹持摩擦力，避免物体脱落。设计思路围绕竞赛场景的实用需求展开，兼顾结构刚性、轻量化、夹持适应性与装配便捷性，整体结构无冗余设计，所有零件均可通过常规机加工与3D打印方式制作，装配逻辑简单清晰，铰接处预留的轴承安装位可降低运动磨损，提升手爪的重复运动精度与使用寿命，可应用于机器人竞赛的物料搬运、物体分拣等任务场景，也可作为小型工业抓取末端的设计参考方案。
