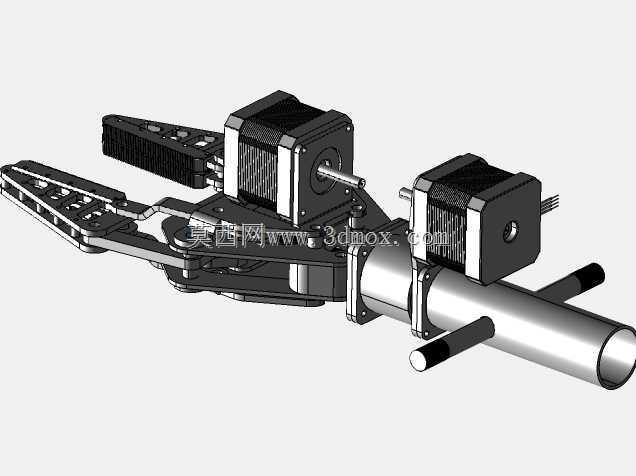

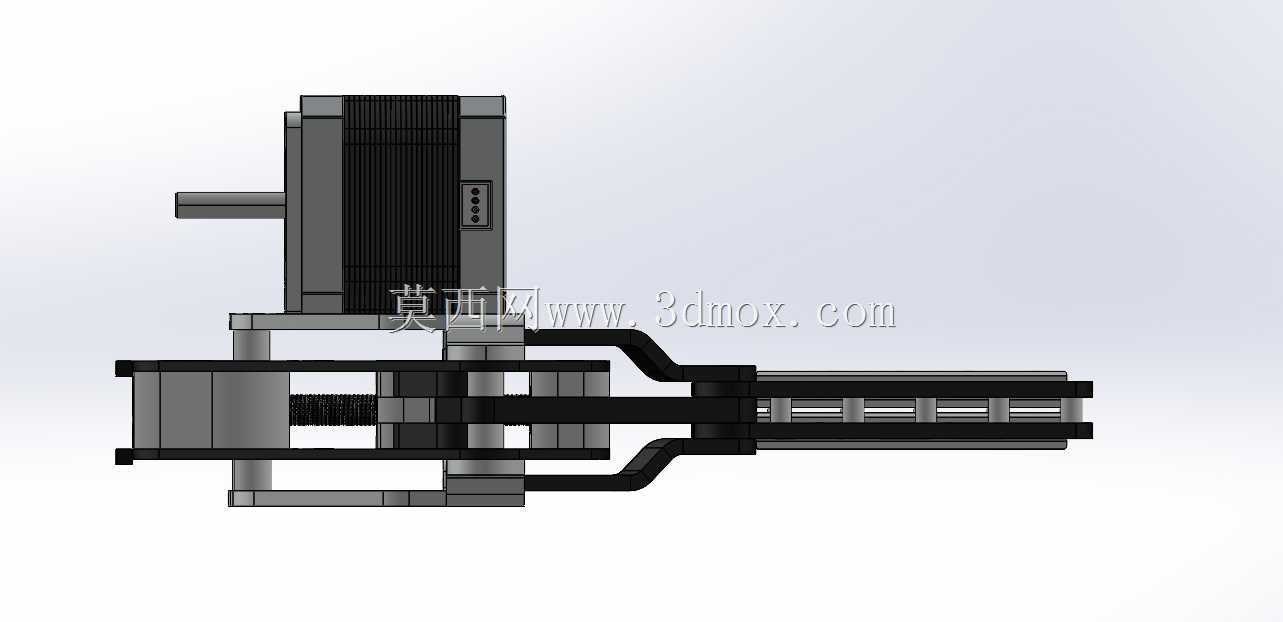

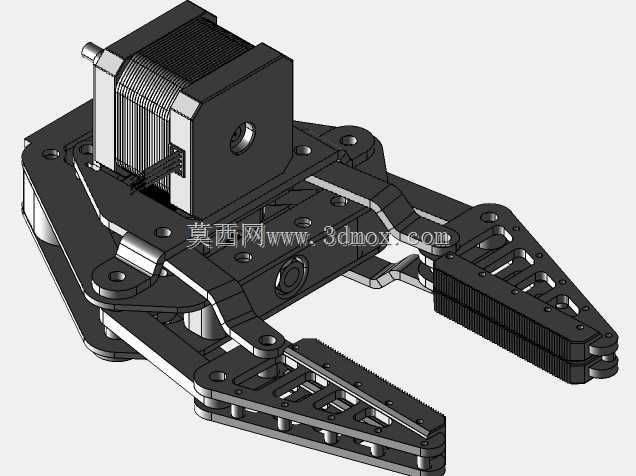

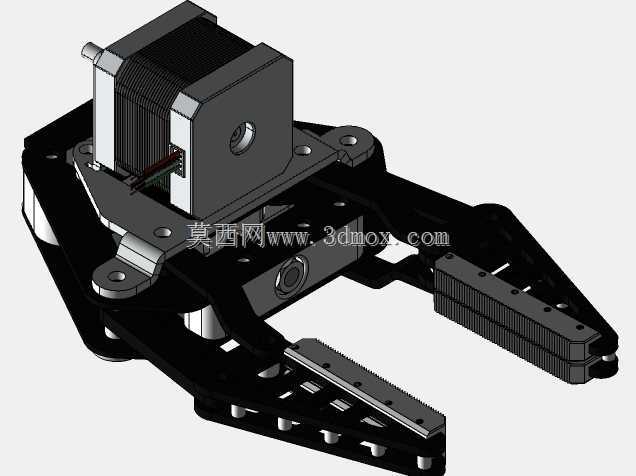

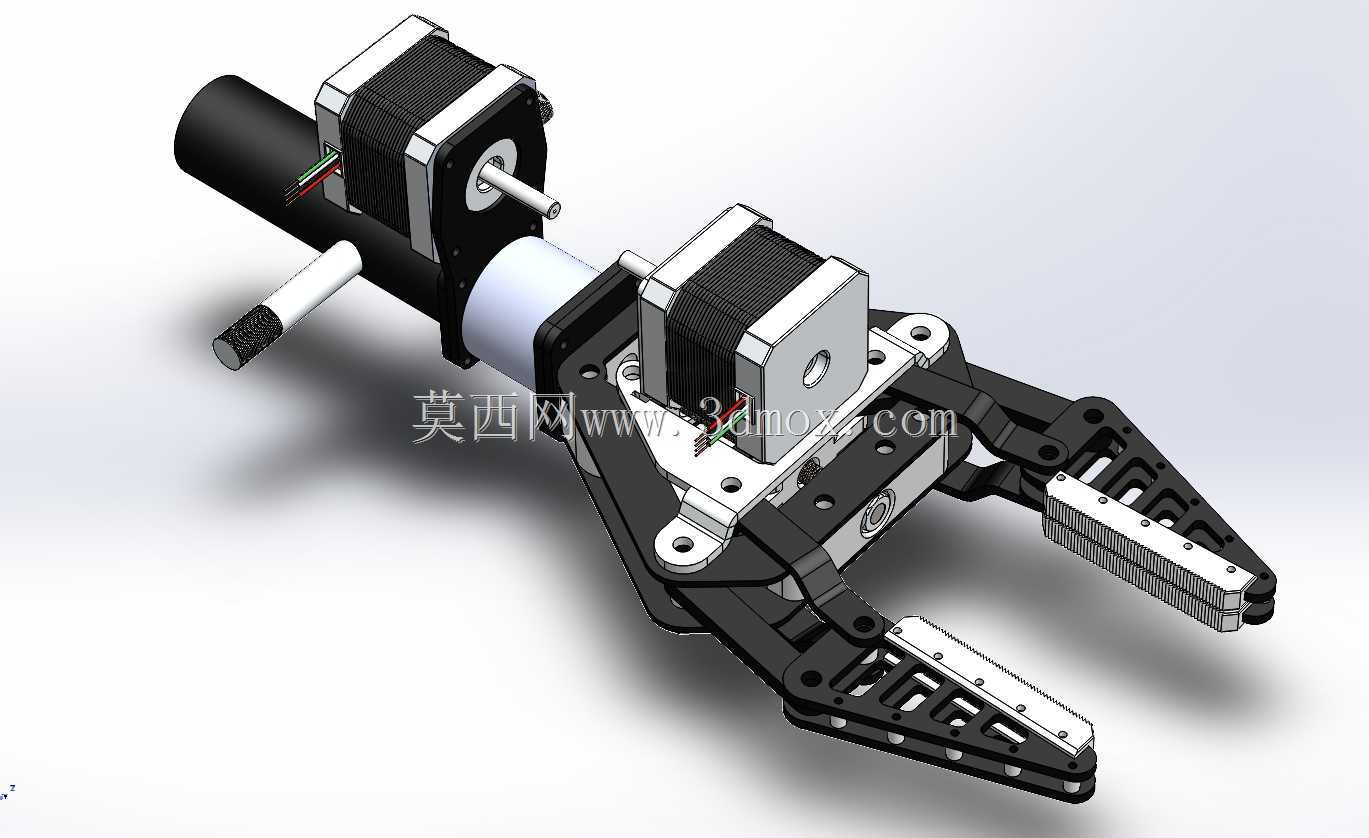

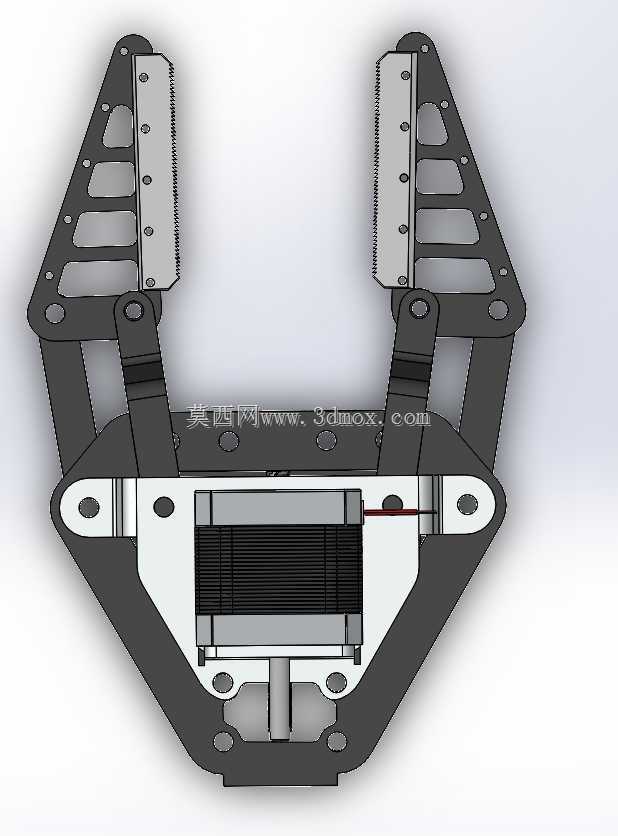

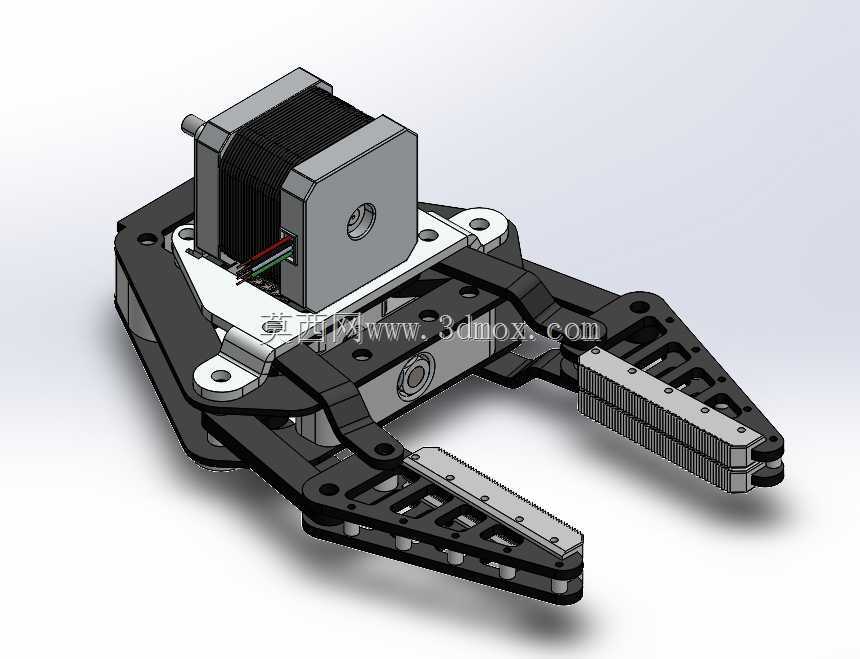

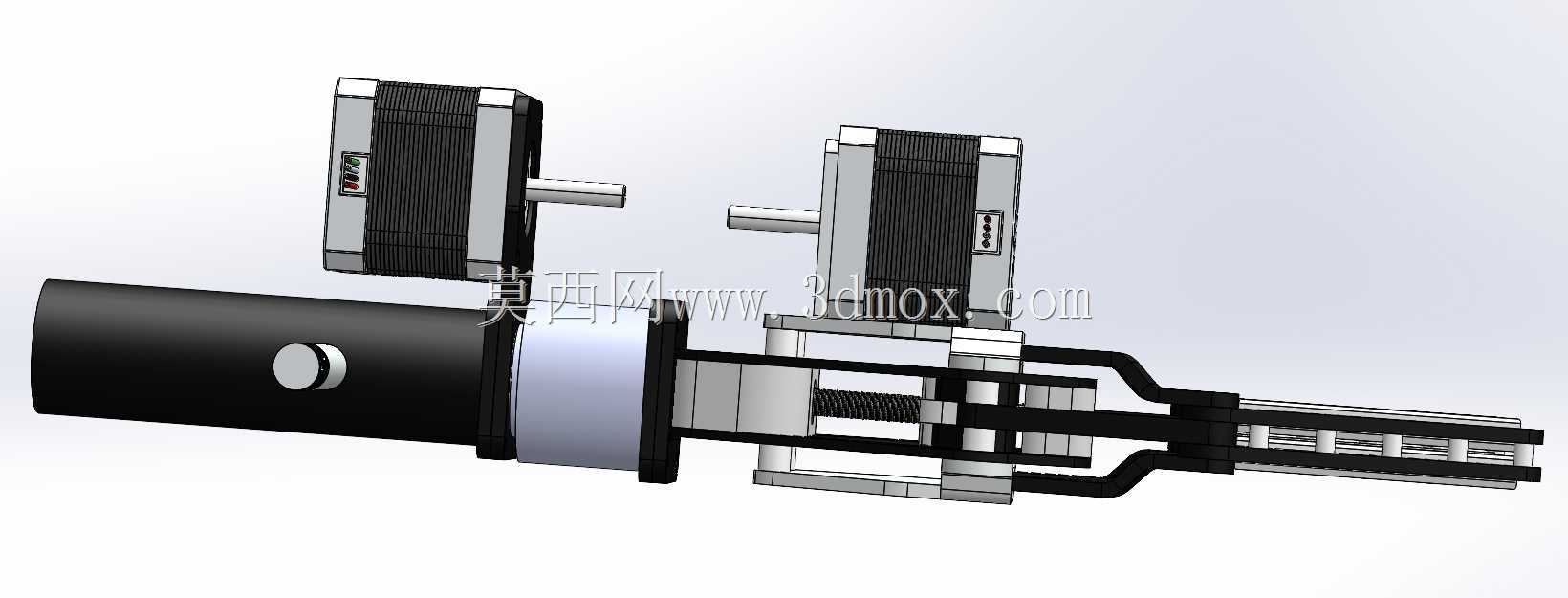

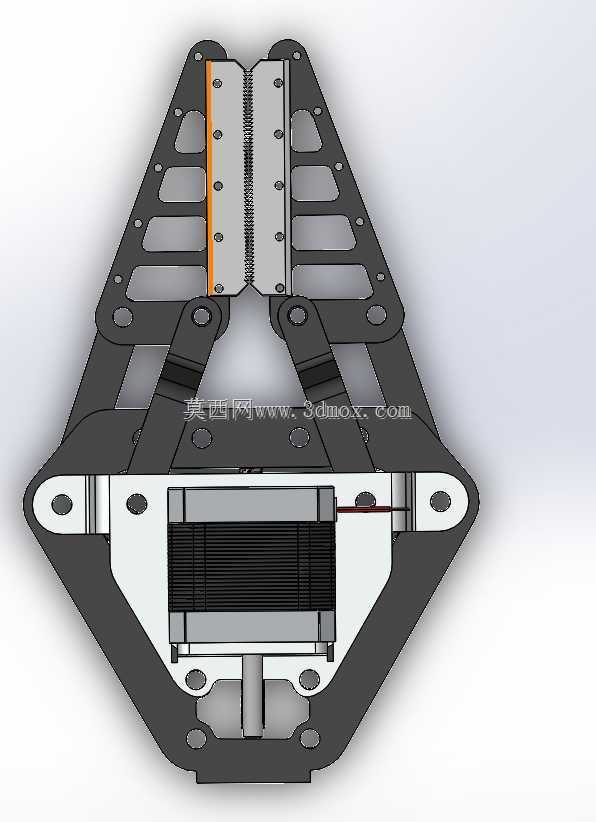

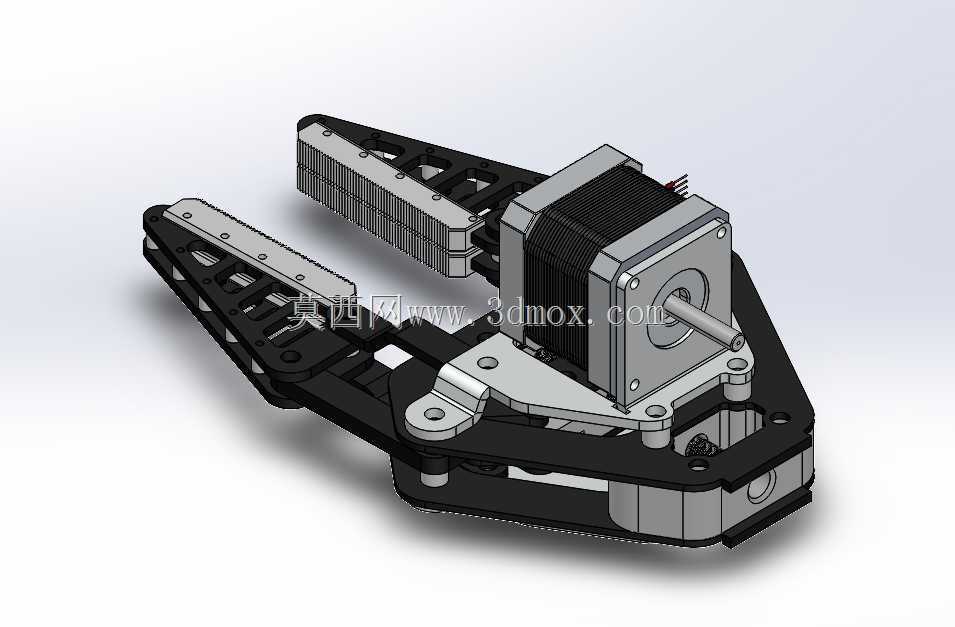

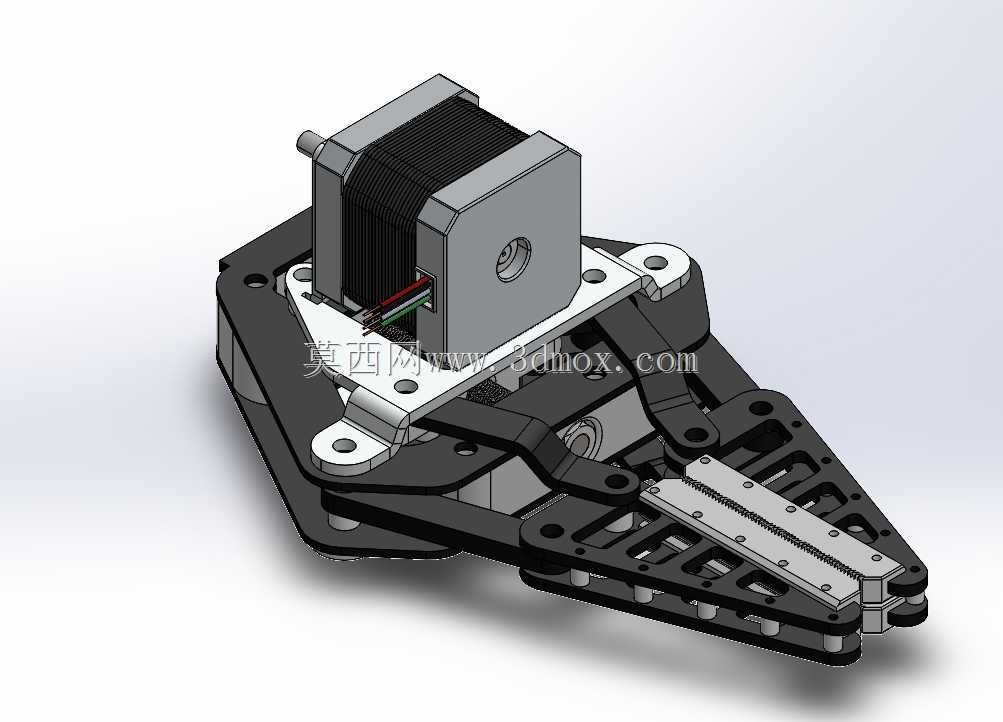

这款夹持末端结构的设计核心围绕竞赛场景下的快速响应、多形态工件适配需求展开,区别于工业场景中重载、固定节拍的夹爪设计,其整体框架采用镂空式轻量化构型,在保证结构刚性的前提下尽可能降低运动惯量,适配移动机器人平台上的负载上限要求。从安装边界来看,驱动端预留了标准步进电机的安装孔位,孔位间距匹配NEMA17规格电机的安装基准,安装面平面度公差控制在0.05mm以内,保证电机输出轴与夹爪传动机构的同轴度,避免传动过程中出现卡滞、偏磨问题。夹爪的整体闭合行程覆盖0至120mm的夹持范围,单指的平行运动精度在全行程内控制在0.1mm以内,可稳定夹持方形、柱形、带不规则凸起的异形工件,夹持接触面上预留了防滑齿纹安装槽,
可根据抓取工件的材质更换橡胶垫、硅胶条或者硬质金属摩擦片,适配不同摩擦系数的作业面需求。传动结构采用对称式连杆布局,将电机的旋转运动通过曲柄滑块结构转化为两侧夹指的同步平行开合,传动链路中所有铰接点均采用无油衬套作为转动副,减少竞赛场景下的维护频次,同时避免润滑脂溢出污染工件或者赛场场地。夹爪主体的结构件采用镂空式筋板设计,筋板厚度统一为3mm,在受力集中的铰接点位置做了局部加厚处理,加厚区域厚度达到6mm,通过应力仿真验证,在单侧夹指承受50N径向载荷的情况下,结构最大变形量不超过0.08mm,完全满足竞赛场景下抓取、搬运、放置作业的刚性要求。从实际应用场景出发,这类夹爪除了适配FRC、ERC类机器人竞赛场景外,
也可移植到轻型自动化分拣工位、教学实验平台上使用,其整体安装基准兼容通用的铝型材安装接口,不需要额外设计转接板即可快速固定到标准机器人法兰末端或者直线滑台的移动滑座上。设计过程中特意规避了复杂的定制化加工零件,除了标准紧固件、驱动电机外,所有结构件均可通过普通的激光切割、3D打印工艺完成加工,降低了小批量制作的成本与加工门槛,零件的装配公差链经过优化,单套夹爪的装配时间可控制在30分钟以内,不需要专用的工装夹具即可完成整机组装。夹爪的开合驱动通过步进电机的脉冲数控制开合度,不需要额外加装位置传感器即可实现夹持行程的开环控制,若需要更高精度的力控需求,也可在夹指内侧预留的传感器安装槽内加装薄膜压力传感器,实现夹持力的闭环控制,
适配易碎、易变形工件的抓取需求。在运动特性上,对称式的传动结构保证了两侧夹指的运动完全同步,不会出现单指偏斜导致的工件夹持错位问题,夹爪的开合速度可通过电机驱动参数调整,最快开合速度可达到0.2s完成全行程动作,满足竞赛场景下的快速作业节拍要求。夹爪的整体外轮廓在完全闭合状态下的最大宽度为160mm,完全张开状态下宽度为220mm,整体高度从安装基准面到夹爪最下端的尺寸为85mm,在安装到机器人末端时不会与周边的机架、其他执行机构产生运动干涉,设计阶段已经通过运动仿真验证了全行程范围内的运动包络,预留了足够的安全间隙。
