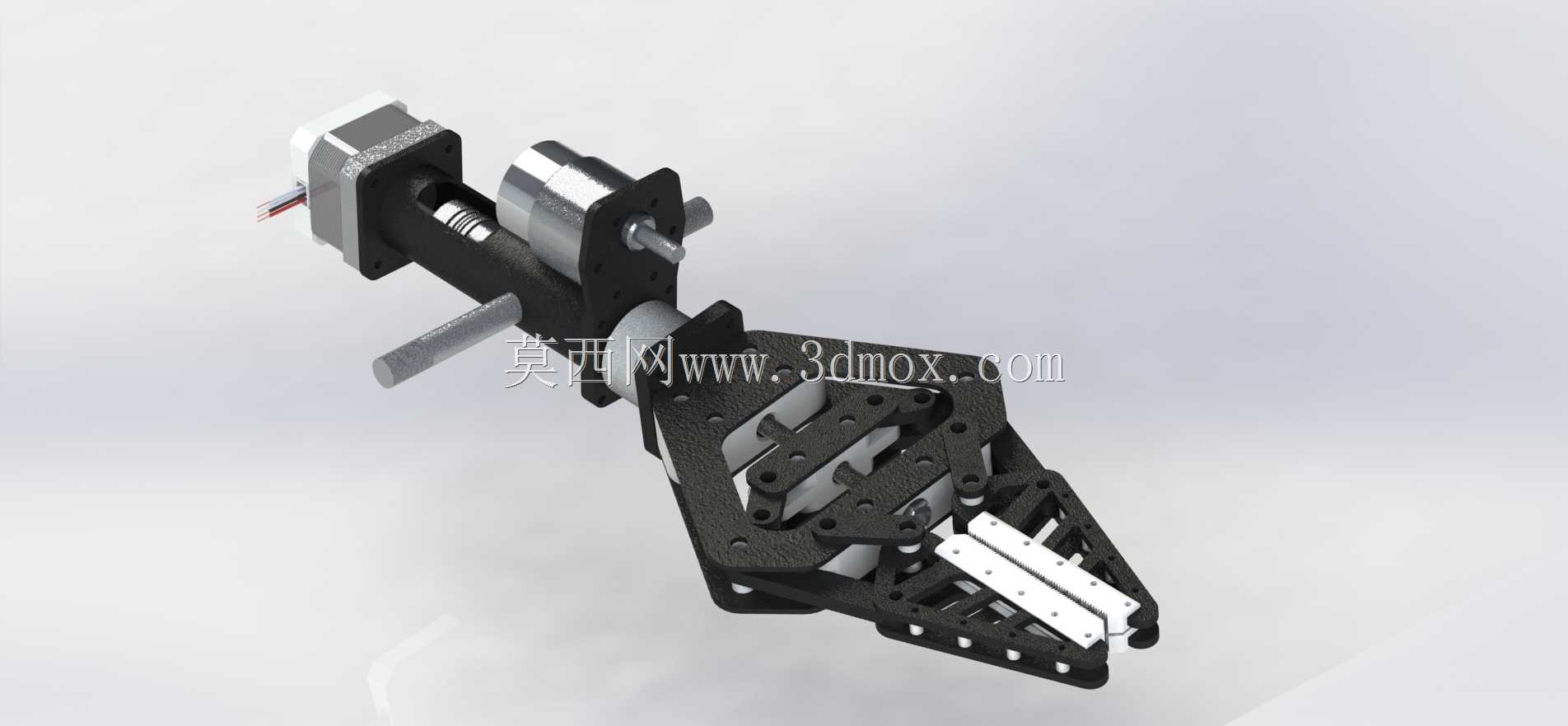

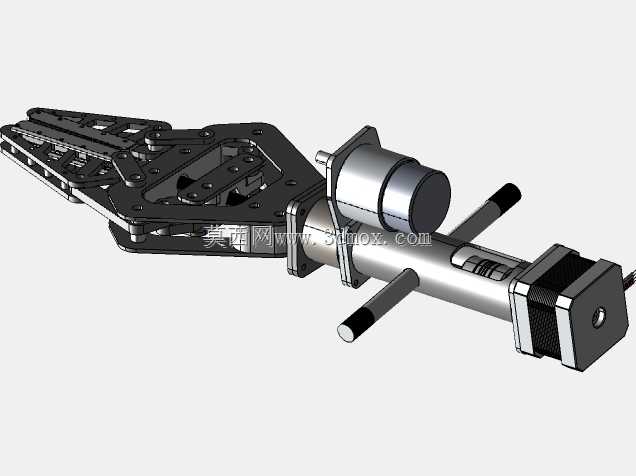

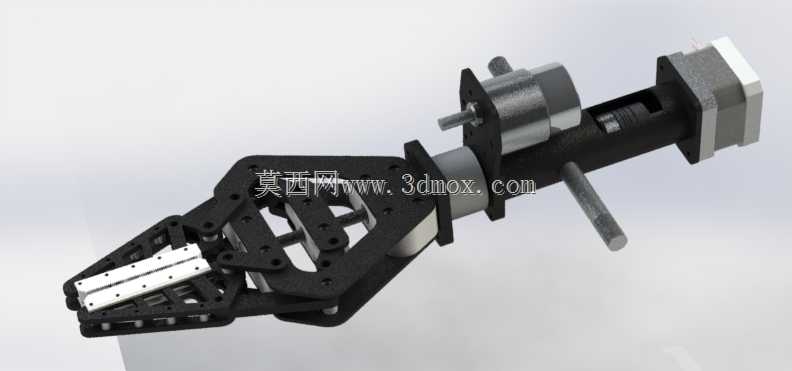

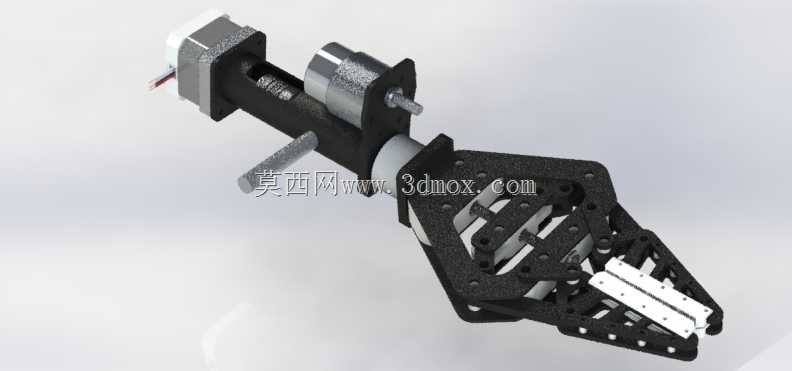

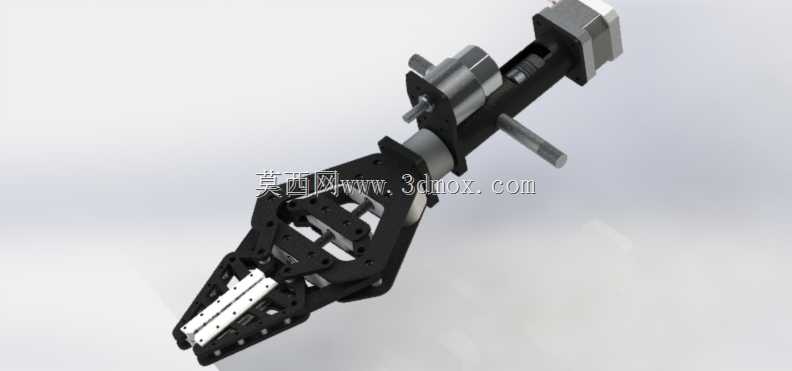

ERC竞赛级自适应夹持机械爪结构设计

竞赛场景下的夹持末端最怕的就是抓取刚性不足导致目标件脱落，这款机械爪在指节铰接处做了叠层限位设计，每片指架的镂空减重孔都避开了应力集中的弯折区域，哪怕高速移动下急停，夹指也不会出现侧向形变松脱。驱动端和夹爪主体的衔接位做了嵌套式轴座，步进电机的输出轴直接插入夹爪的传动腔，省去了额外的联轴器转接，既压缩了整体轴向长度，也消除了转接带来的回程间隙，传动响应速度比常规外接联轴器的结构快近三成。

指面贴装的防滑垫片做了沉头内嵌处理，螺丝孔位完全藏在垫片下方，不会突出接触面刮伤被抓取工件，夹指开合的行程限位直接做在传动螺杆的两端，靠硬限位锁死极限位置，不用额外加装光电开关，在紧凑的竞赛机器人末端空间里省出了传感器布线的位置。夹爪主体的框架采用一体化镂空结构，非受力区域的材料全部铣除，整体重量控制在同负载级别夹爪的六成以下，给机械臂的其他关节预留了更多负载余量。

传动腔内部的螺杆和螺母座做了间隙补偿设计，螺母座侧面开了微调缝，装配时可以靠顶丝微调啮合间隙，长时间使用磨损后也能快速补偿，不用直接更换整套传动件。夹爪和机械臂的安装法兰做了标准化孔位，兼容市面上主流竞赛机器人的臂端接口，不用额外做转接板就能直接换装。指节的铰接销采用卡簧限位，拆装的时候只需要一把卡簧钳就能完成指节更换，赛场上如果出现指节损坏，几十秒就能完成备件替换，不用拆解整个夹爪结构。

夹爪背面的走线槽做了内嵌式设计，电机的供电线和信号线全部藏在槽内，外面用薄盖板封死，机器人移动过程中不会出现线缆勾挂赛场障碍物的情况。传动部分的润滑槽直接开在螺母座内壁，装配时涂抹的润滑脂会储存在槽内，长时间高频开合也不会出现润滑脂流失干涩的问题，整个赛事周期内不用中途拆开补脂。夹指的开合角度做了等比传动设计，不管开合到什么行程，两侧夹指的角度始终对称，抓取不同尺寸的工件时都能保证对中精度，不会出现偏载夹歪的情况。
