麦克纳姆轮全向移动轮式机器人结构

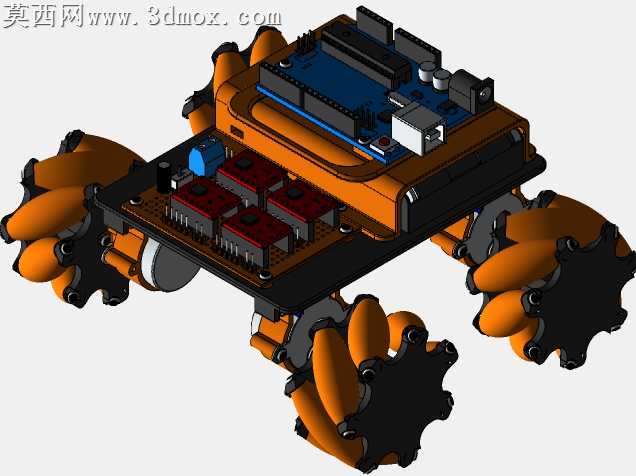

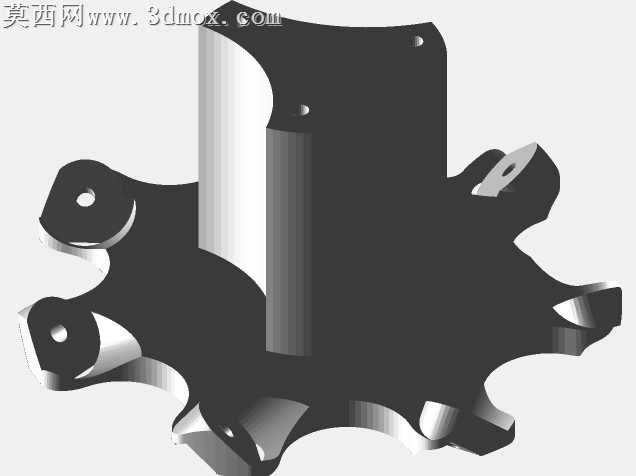

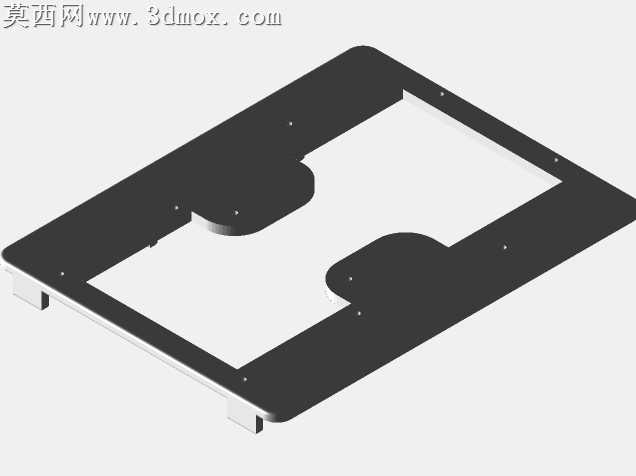

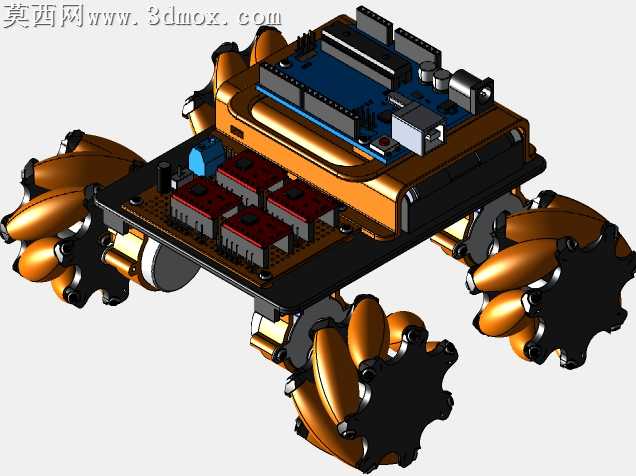

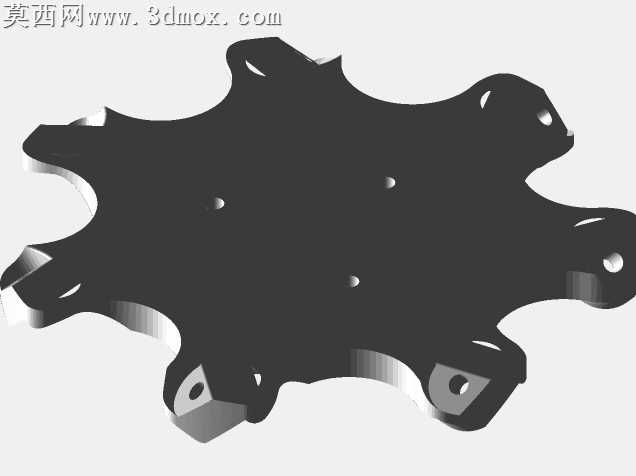

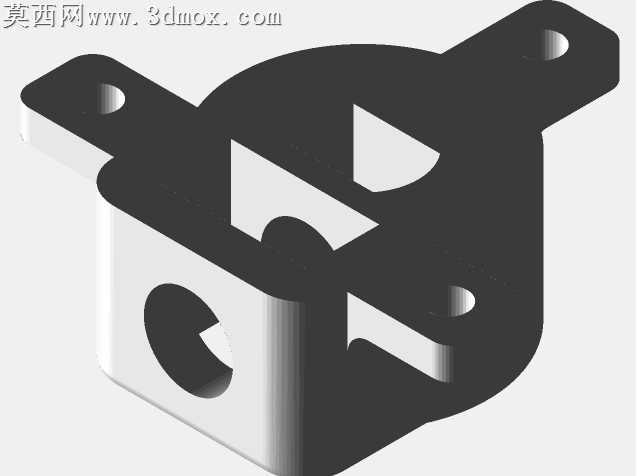

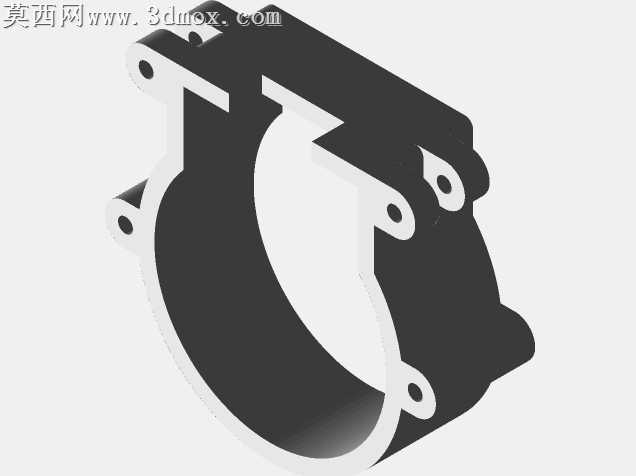

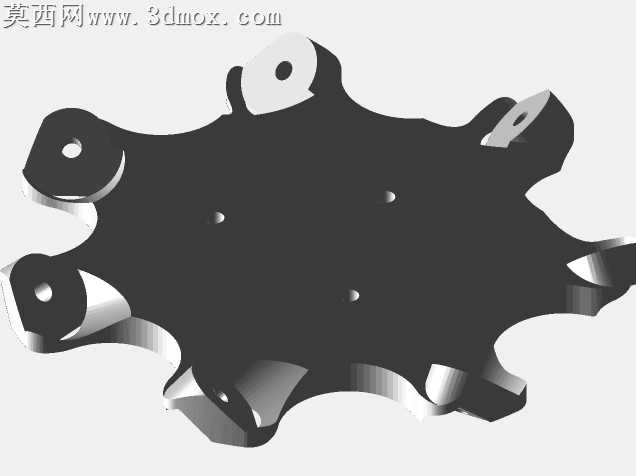

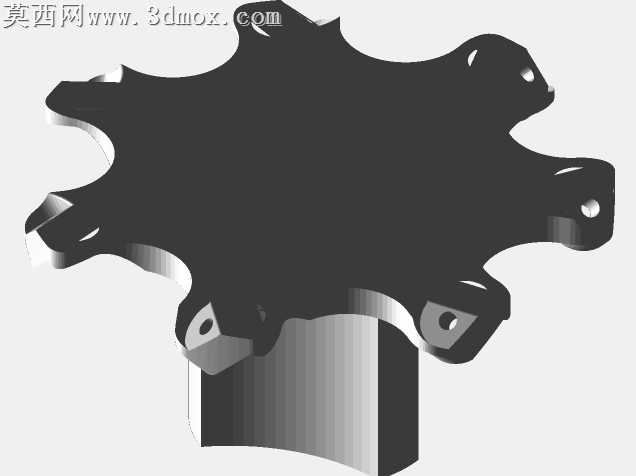

本作品为全向移动轮式机器人原型结构，在三维建模过程中遵循模块化设计思路完成整体搭建，首先完成底盘承载结构的建模，采用分层堆叠的布局逻辑，底层为轮组安装承载层，中层为驱动模块排布层，上层为控制主板安装层，各层之间通过标准紧固件完成定位连接，建模时严格还原各安装孔位的位置与尺寸，确保装配时各部件无干涉。轮组部分采用麦克纳姆轮结构，每个轮体由轮毂与多个呈角度分布的辊子组成，建模时单独完成单个辊子的曲面造型，通过圆周阵列完成整轮的辊子排布，还原麦克纳姆轮可实现横向、斜向、原地旋转等全向移动的结构特性，四个轮组分别布置在底盘四角，每个轮组对应独立的驱动安装位，可匹配独立驱动方案实现差速控制。中层驱动模块区域，建模时按照电路驱动板的实际外形完成安装槽与定位柱的设计，四个驱动模块呈矩形排布，预留出接线走线的空间，同时设计了电容等电子元件的安装位，还原电控部分的集成布局。上层控制板区域按照开源控制主板的外形尺寸完成安装定位结构，预留出接口对应的避让空间，包括电源接口、通讯接口等位置的开孔与避让槽，确保外接线路时无结构遮挡。材质渲染部分，轮体辊子采用橙色哑光橡胶材质，轮毂与底盘框架采用黑色哑光工程塑料材质，电路板部分采用深绿色PCB基材搭配银色焊盘、黑色电子元件的材质表现，控制主板上的接口部分还原金属接插件的金属质感，电容元件还原蓝色哑光外壳与银色引脚的材质差异，紧固件部分采用镀锌金属材质表现，整体渲染效果清晰区分不同部件的材质属性，直观呈现各部分的结构边界。整体结构设计兼顾原型验证的实用性，所有标准件安装位均采用通用规格，匹配常用的螺丝、螺栓螺母尺寸，无需定制特殊紧固件即可完成组装，各功能模块分区明确，既满足全向移动的运动功能需求，也预留了后续功能扩展的安装空间，可作为全向移动机器人开发的基础原型参考，建模过程中对各运动部件的活动间隙做了合理预留，确保轮组转动、辊子自转时无结构卡滞，完整还原麦克纳姆轮全向移动平台的机械结构特性与电控集成布局逻辑。
