输送式自动喷砂机结构设计方案

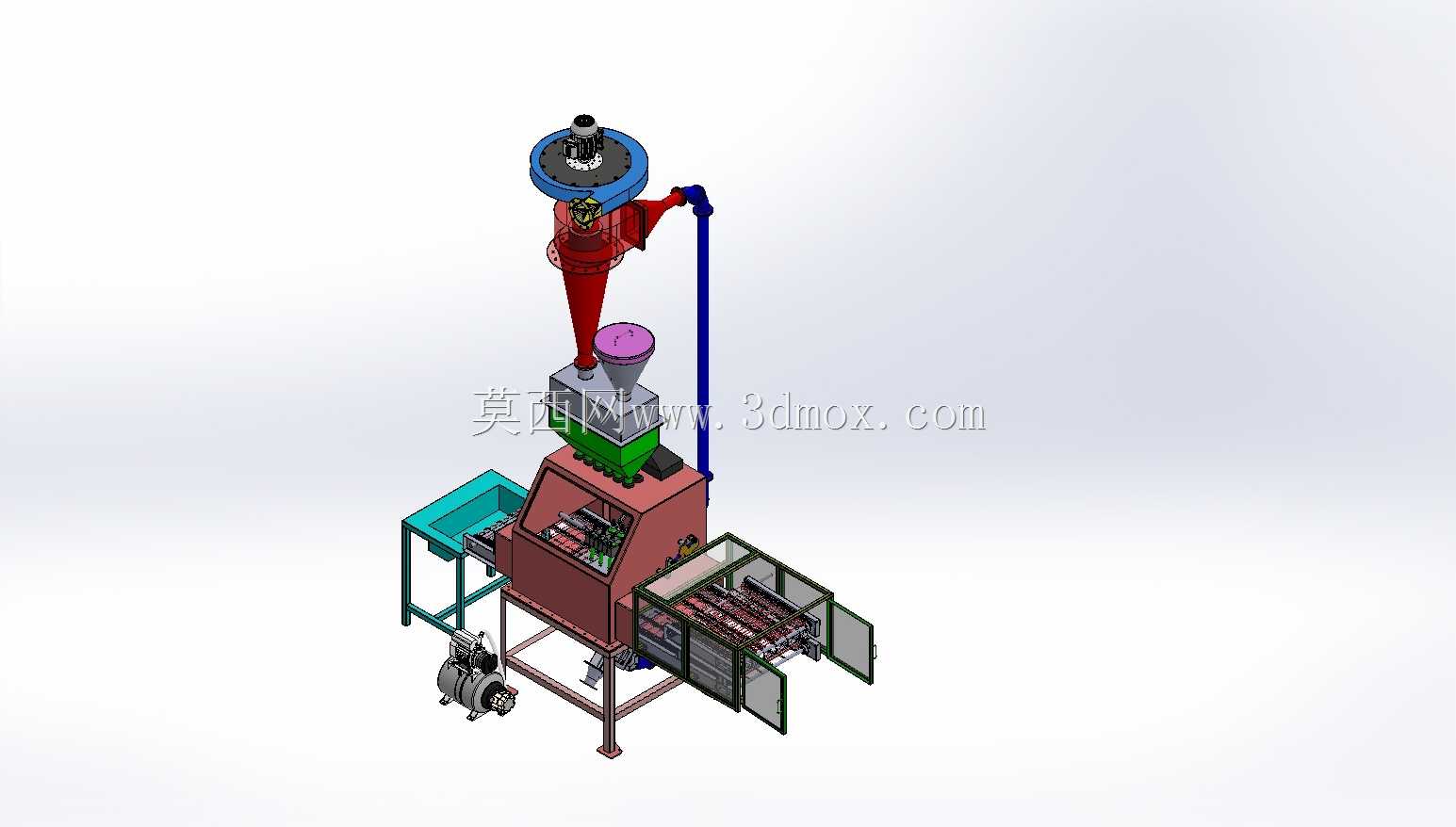

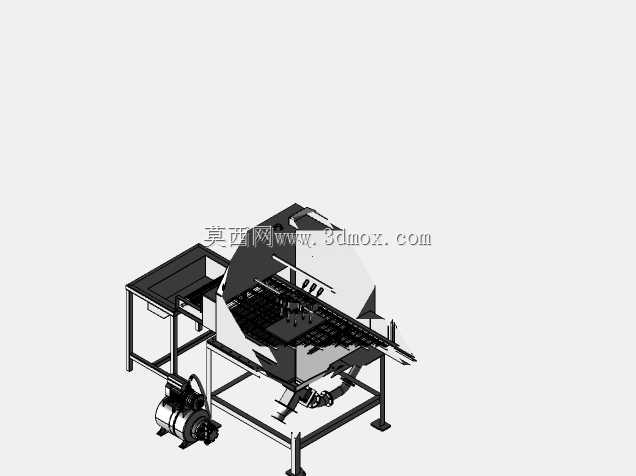

这款输送式自动喷砂机主要面向中小型金属工件的批量表面处理场景，广泛应用于五金冲压件、铸造毛坯、铝合金型材、焊接结构件的表面清理作业，可覆盖车间内工件除锈、氧化皮去除、涂装前粗化、旧漆层清除、焊接应力均匀化等核心生产工序，替代传统人工手持喷砂的作业模式，大幅降低密闭砂尘环境下的人工操作强度，同时避免人工喷砂作业中砂料喷射角度、走枪速度不稳定带来的表面处理效果不均问题。设备整体采用一体式机架承载结构，底部为方管焊接成型的支撑框架，框架底部预留可调式脚杯安装位，可适配车间内存在轻微高低差的硬化地面，安装时无需额外浇筑预埋基础，仅需将设备就位后调整脚杯高度保证机架水平即可完成安装定位，整体安装边界宽度适配常规车间2.4米宽的人行通道，长度方向预留输送线进出料延伸空间，可直接对接车间现有工件输送辊道，无需大幅改动现有生产线布局。设备核心功能区分为进料输送段、密闭喷砂舱、砂料分选回收段、除尘排风段四个部分，进料段采用网带式输送结构，网带间隙经过匹配设计，可保证砂料顺利下落回收的同时，不会卡滞尺寸较小的扁平类工件，输送速度可根据工件处理工艺要求无级调节，适配不同厚度、不同材质工件的喷砂时长需求。喷砂舱为全密闭焊接结构，舱门设置带观察窗的开合检修门，观察窗采用钢化夹胶玻璃制作，可承受高速砂粒的长期冲刷，舱内布置多组可调角度的喷砂枪组，枪组支架可根据工件外形尺寸调整喷射角度与前后位置，保证工件通过时各个外表面都能被均匀喷射覆盖，舱内底部设置倾斜导砂板，将喷射后落下的砂料与磨屑混合物导流至底部提升机构。砂料分选回收段采用旋风分离结构，可将可重复利用的合格砂料与破碎砂粒、金属磨屑、粉尘有效分离，合格砂料回流至储砂仓循环使用，废屑与粉尘则送入除尘段过滤处理，顶部的除尘单元采用滤筒过滤结构，可将排出气流的粉尘浓度控制在职业健康标准要求范围内，避免砂尘外泄污染车间环境。设备侧边配套设置工件上料辅助台，方便操作人员放置待处理工件，侧边外置的驱动组件采用模块化安装设计，后期维护时可直接拆卸检修，无需拆解设备主体结构，整体设计充分考虑了车间日常使用的维护便利性与作业安全性，所有转动部位均设置防护外罩，避免人员误触引发安全隐患。
