L298N双路步进电机驱动控制模块

在小型自动化装置、教学实验平台以及创客类机器人原型搭建场景中，步进电机的驱动控制是运动执行环节的核心部分，L298N作为一款成熟的双路H桥驱动方案，能够同时满足两路直流电机或者单路两相四线步进电机的驱动需求，是入门级运动控制场景中应用极为广泛的硬件模块。从实际工程使用的角度来看，这款控制模块的设计完全围绕现场安装、接线调试、散热可靠性三个核心维度展开，没有冗余的结构设计，所有布局都服务于快速部署与稳定运行的需求。

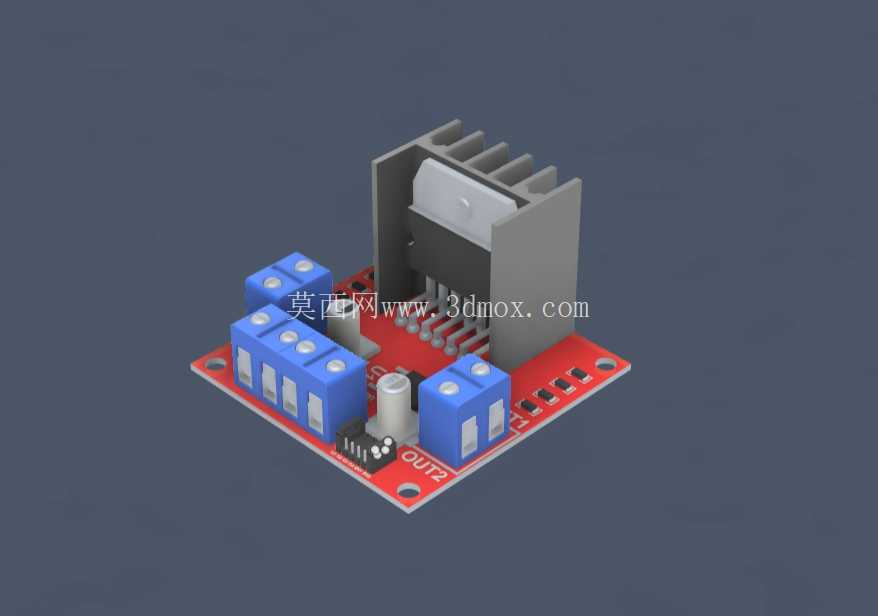

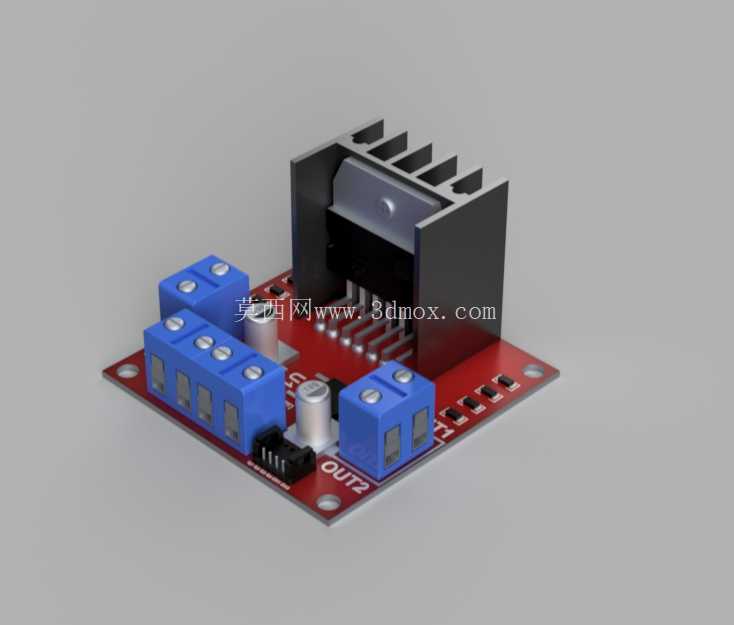

模块的核心功率器件采用立式安装的铝制散热片，直接贴合在L298N主芯片的散热面，在持续输出2A以内电流的工况下，能够通过自然对流将芯片结温控制在安全阈值内，避免长时间运行出现过热保护或者器件损坏的问题。PCB板采用红色阻焊工艺，板载的接线端子全部采用蓝色螺钉式接线座，区分功率回路与信号回路的接线位置：其中大电流的电源输入、电机输出端子采用大间距的接线座，能够适配18AWG以上的导线，满足大电流回路的载流要求；而逻辑控制侧的接线端子采用小间距排针，可直接对接单片机IO口或者arduino等开源控制板的引脚，减少接线时的错接概率。板上还预留了电源指示灯与状态指示灯，调试时可以直观判断模块供电状态与通道输出状态，无需额外外接测量设备就能快速排查接线故障。

从安装边界来看，模块整体为矩形板式结构，四个角预留了标准的M3安装孔位，孔位间距符合通用小型电子模块的安装规范，可以直接固定在亚克力支架、铝型材框架或者3D打印的安装座上，安装时不需要额外制作转接板，能够大幅缩短原型搭建的周期。模块的高度方向主要由散热片与接线端子的高度决定，散热片顶部距离PCB板面的高度控制在合理范围内，在多层堆叠安装的场景中，不会与上方的控制板产生结构干涉，接线端子的进线方向全部朝向板外侧，接线操作时不需要倾斜导线，在紧凑的安装空间内也能完成导线的固定与拆卸。

功能特性上，这款控制模块支持标准的逻辑电平输入，能够直接兼容5V单片机的IO输出电平，不需要额外做电平转换，板载的5V稳压输出可以在输入电压满足要求的情况下，直接给外接的控制板供电，减少系统中额外电源模块的数量，简化整体接线。H桥的驱动架构支持电机的正反转控制、PWM调速，在驱动步进电机时，可以通过两路控制信号的时序配合，实现整步、半步的驱动模式，满足小型负载的精准位置控制需求，比如小型机械臂的关节驱动、智能小车的行进控制、自动化云台的角度调整等场景都能适配。

设计思路上，这款模块没有追求过高的性能参数，而是瞄准通用入门级运动控制场景的核心需求，把可靠性、易用性放在首位：功率回路的走线做了加宽处理，大电流路径上的铜箔面积足够承载额定电流，避免长时间工作时走线过热；信号回路与功率回路做了基本的分区布局，减少大电流开关时对逻辑信号的干扰；所有接线端子的丝印标识清晰，电源正负极、电机通道、控制引脚的标识直接印在PCB板面上，即使是第一次接触该模块的调试人员，也能对照丝印快速完成接线，不需要反复查阅手册确认引脚定义。

在实际选型使用时，需要注意模块的输入电压范围适配7V-12V的常见直流供电，匹配小型步进电机、直流减速电机的额定电压区间，不需要额外配置调压模块；安装时散热片尽量保持竖直方向，利于空气流通提升散热效率，如果是长时间满负载运行的场景，也可以在散热片上额外加装小型轴流风扇，进一步提升散热能力，拓展模块的负载适用范围。模块的输出端没有额外加装续流保护的话，在驱动感性负载时要注意避免输出端短路，防止损坏功率芯片，不过常规使用场景下，只要按照规范接线，这款模块的稳定性足够支撑教学实验、原型验证、小型民用自动化装置的长期运行需求。
