微型金属齿轮减速N20电机结构设计

做小型智能装备结构选型的时候，N20这类微型金属齿轮减速电机是绕不开的核心驱动件，很多刚入行的结构工程师容易只看标称扭矩参数忽略安装边界和传动细节，实际落地项目里踩坑的情况不在少数。先从实际应用场景说起，这类小尺寸减速电机的适配场景非常集中，常见于桌面级小型机械传动模组、智能门锁的锁舌驱动结构、小型云台的角度调整机构、教育类机器人的轮组驱动、微型电动玩具的动力输出、小型自动阀门的启闭驱动，还有部分便携医疗设备的微量推送机构里，都能看到同结构电机的身影，核心原因就是它在极小的安装空间里，能通过齿轮组把直流电机的高转速降下来，输出足够驱动小负载的扭矩，同时保持较低的运行噪音和稳定的传动效率。

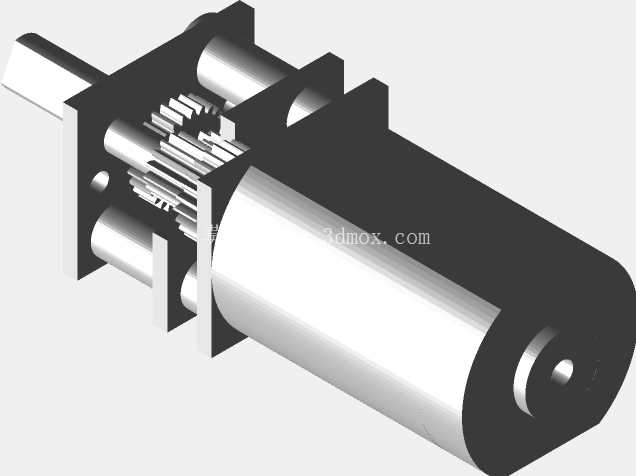

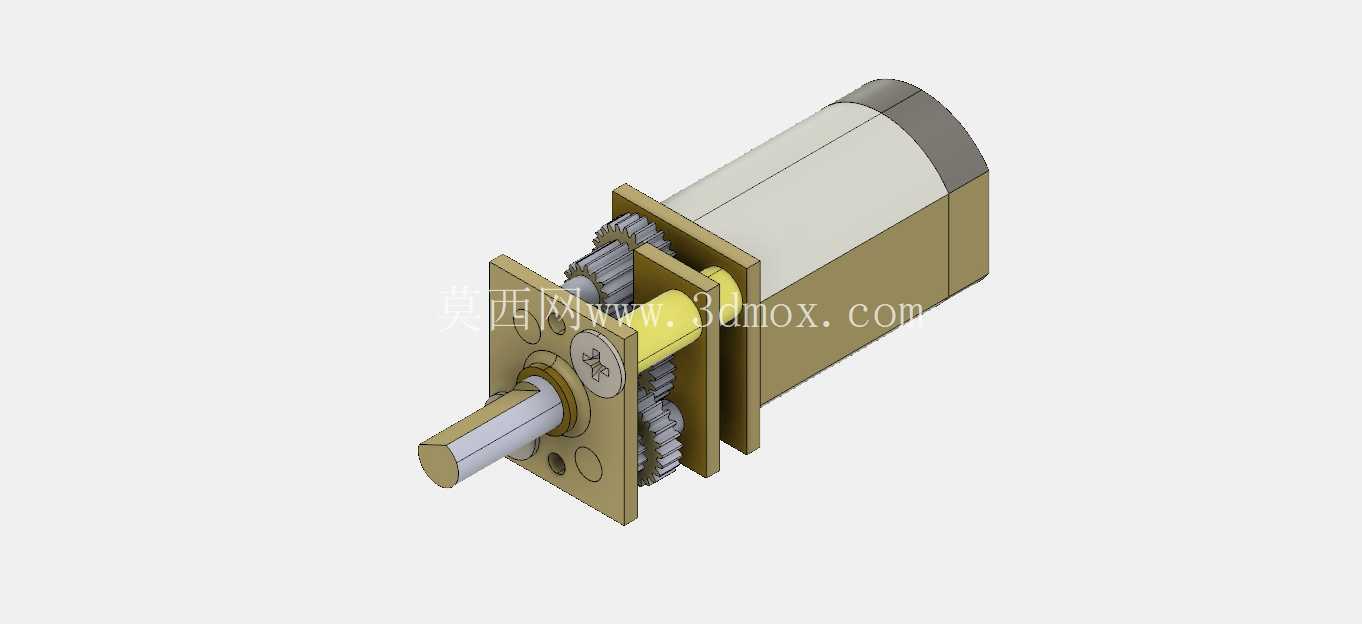

从结构设计的逻辑来看，这款电机的整体布局是典型的平行轴直齿减速结构，前端的减速箱部分和后端的直流驱动电机本体采用同轴嵌套的装配方式，输出轴从减速箱前端面中心伸出，整个传动链的齿轮全部采用金属材质切削加工，和常见的塑料齿轮减速款相比，金属齿轮的抗过载能力更强，在频繁正反转、瞬时冲击负载的工况下，不容易出现打齿、滑齿的失效问题，传动精度的保持性也更好，适合需要长期反复启停的使用场景。设计的时候首先要考虑的是安装边界，这类电机的本体外径通常控制在12mm左右，加上减速箱的总长度根据减速比不同略有差异，整体安装位的预留空间不需要太大，前端的安装法兰上预留了两个对称的定位安装孔，孔位的中心距是标准化尺寸，结构设计时可以直接在安装板上对应位置打定位孔，用M1.6或者M2的小螺丝就能完成固定，不需要额外设计复杂的安装支架，能大幅缩小整个驱动模组的体积。输出轴的直径通常是3mm，轴端做了D型切边处理，和配套的传动轮、摇臂装配的时候，不需要额外做防转结构，靠D型面的平面配合就能传递扭矩，避免长时间运行出现轴和连接件打滑的问题。

再说到功能特性层面，这款减速电机的齿轮组采用多级直齿传动布局，每一级的齿轮啮合间隙都控制在很小的范围内，空载启动电压低，在额定电压下运行平稳，不会出现明显的抖动或者窜动。和普通的N20直流电机不带减速箱的版本相比，带金属齿轮减速的版本输出扭矩能提升几十倍，完全能满足小型机构的驱动需求，同时转速降到适合机构运行的区间，不会因为转速过高导致机构动作过快失控。设计建模的时候，要特别注意齿轮之间的中心距公差，每一级传动的主动轮和从动轮的中心距偏差不能超过0.02mm，否则要么啮合过紧导致运行阻力变大、空载电流升高，长时间运行发热严重；要么啮合间隙过大，传动回程差变大，定位精度达不到设计要求，运行的时候还会产生明显的齿轮啮合噪音。另外减速箱的壳体采用金属机加工成型，和后端的电机外壳配合的时候，要保证同轴度，不然整个齿轮组的啮合会出现偏载，局部轮齿受力过大，大幅缩短使用寿命。

实际选型和建模的时候还要注意接线端的预留空间，电机后端的两个接线焊片要留出足够的接线空间，不要和周边的结构件产生干涉，同时如果是用在有绝缘要求的场景里，还要在焊片位置预留绝缘片的安装位，避免焊片和周边金属结构接触短路。另外输出轴的伸出长度要根据实际连接的传动件厚度来确定，不要留过长的伸出量，不然轴端受到径向力的时候，容易把轴顶弯，或者导致最靠近输出端的齿轮轴承受力过大，加速磨损。很多新手做结构设计的时候，容易把输出轴的径向负载算得过大，实际上这类微型减速电机的输出轴能承受的径向力是有限的，设计的时候如果有径向负载，要尽量在靠近输出端的位置加辅助支撑轴承，不要让齿轮轴直接承受过大的径向力，不然很容易出现断轴或者齿轮磨损过快的问题。

从三维建模的细节来说，整个模型要还原每一级齿轮的齿形参数、安装法兰的孔位尺寸、输出轴的D型切边尺寸、电机本体的外径和总长度，还有减速箱壳体的固定螺丝位置，这些尺寸都是实际装配的时候会用到的关键尺寸，建模的时候不能随意简化，不然导出工程图或者做装配干涉检查的时候，很容易出现尺寸不匹配的问题。比如齿轮的齿顶圆、齿根圆尺寸要和实际选型的模数对应，安装孔的位置度要符合实际产品的公差要求，输出轴的D型面的平面位置和深度要准确，这样装配的时候对应的连接件才能顺利装上去，不会出现装不上或者配合间隙过大的问题。另外整个电机的外形圆角、壳体的接缝位置也要准确还原，做产品外观渲染的时候，才能和实际产品的外观保持一致，不会出现模型和实物脱节的情况。

在实际项目应用里，这类微型减速电机的供电电压通常有3V、6V、12V等几个常规规格，不同电压对应的空载转速和额定扭矩都有差异，结构设计的时候要根据实际的负载大小、动作速度要求来选对应的减速比和电压规格，建模的时候可以把这些参数做成可调的配置参数，方便后续不同项目选型的时候直接调用，不用每次都重新建模。还要注意的是，电机的运行噪音和齿轮的加工精度、装配精度直接相关，建模的时候把齿轮的精度等级对应的公差考虑进去，后续生产装配的时候才能把噪音控制在可接受的范围内，尤其是用在消费类电子产品里的时候，噪音指标是非常重要的考核项，不能只考虑扭矩和转速参数，忽略噪音的影响。
