带塑料齿轮减速与行走轮的BO电机结构

项目分类:电机 发布时间:2026-01-21 ID:1129458
  • 带塑料齿轮减速与行走轮的BO电机结构
  • 带塑料齿轮减速与行走轮的BO电机结构
  • 带塑料齿轮减速与行走轮的BO电机结构
  • 带塑料齿轮减速与行走轮的BO电机结构
  • 带塑料齿轮减速与行走轮的BO电机结构

在小型移动机器人、教育类竞赛小车、桌面级智能巡检装置的驱动方案选型中,这类集成了塑料齿轮减速组与配套行走轮的BO电机,是小负载低速行走场景里应用极广的动力单元。不同于常规外露输出轴的微型电机,这套结构直接将减速输出端与行走轮做了适配性整合,省去了设计人员额外做轮轴连接、传动匹配的重复工作,能大幅缩短小型移动类设备的开发周期。从实际应用场景来看,这类电机轮组常见于WRO机器人竞赛、学生科创项目的小车底盘、轻载AGV导引小车、桌面级移动演示装置中,适配的负载通常在单轮1kg以内,行走速度控制在0.1-0.5m/s区间,刚好匹配小型装置的行走精度与扭矩需求。

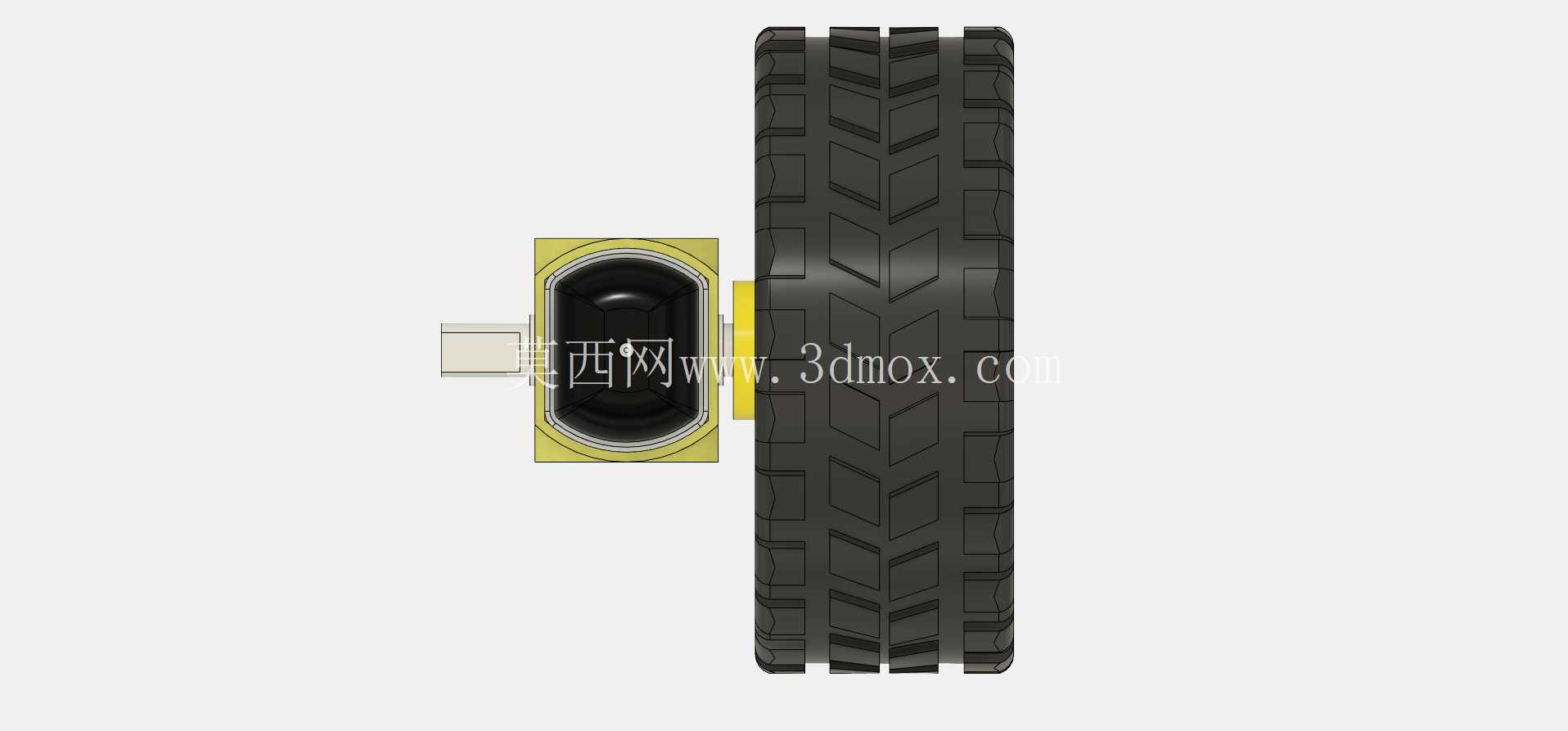

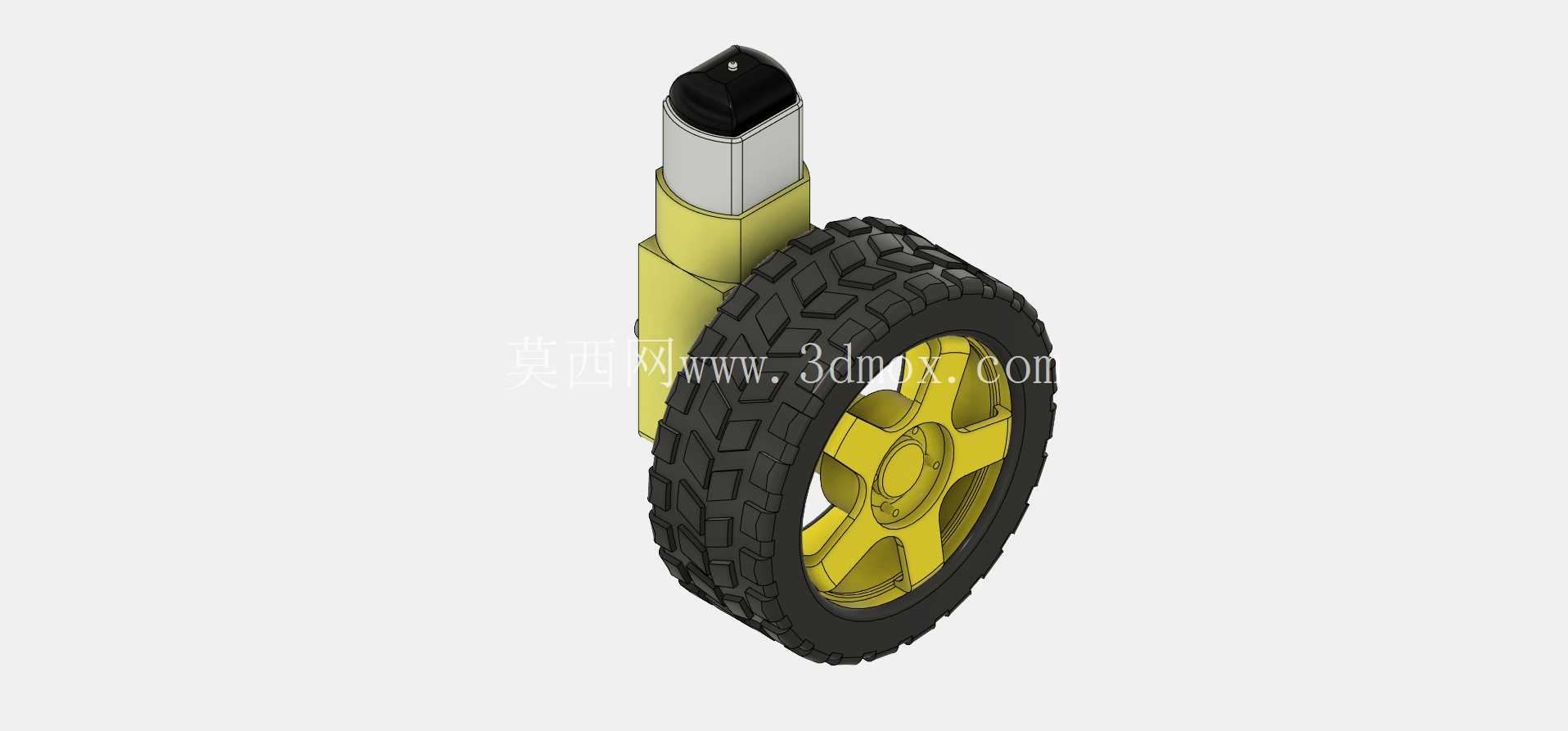

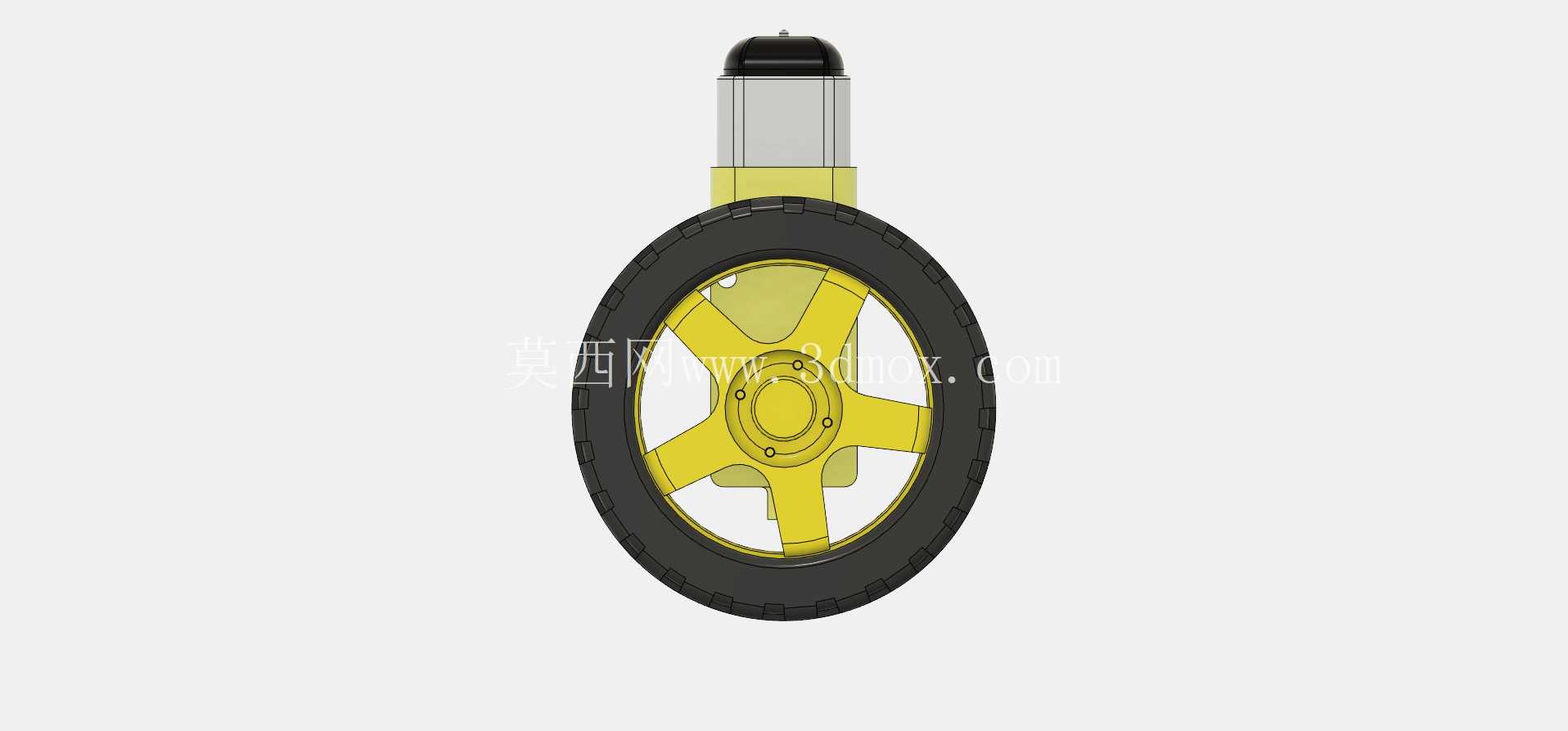

从功能特性上看,这套结构的核心是BO电机本体搭配一级塑料齿轮减速结构,电机本体的高速输出通过塑料齿轮组做扭矩放大与转速降低,最终输出的扭矩足够驱动配套的橡胶纹理轮胎在平整桌面、PVC场地、哑光瓷砖等常见竞赛与实验场景地面行走,轮胎表面的深纹防滑结构能提供足够的静摩擦力,避免起步、转向时出现打滑丢步的问题。黄色的轮毂结构做了与减速输出轴的卡位设计,不需要额外的顶丝、联轴器就能实现周向固定,安装时只需要将轮毂对准输出端卡位压入即可,装配效率远高于常规的轴键连接或者顶丝固定结构,非常适合学生群体、快速原型开发场景的装配需求。

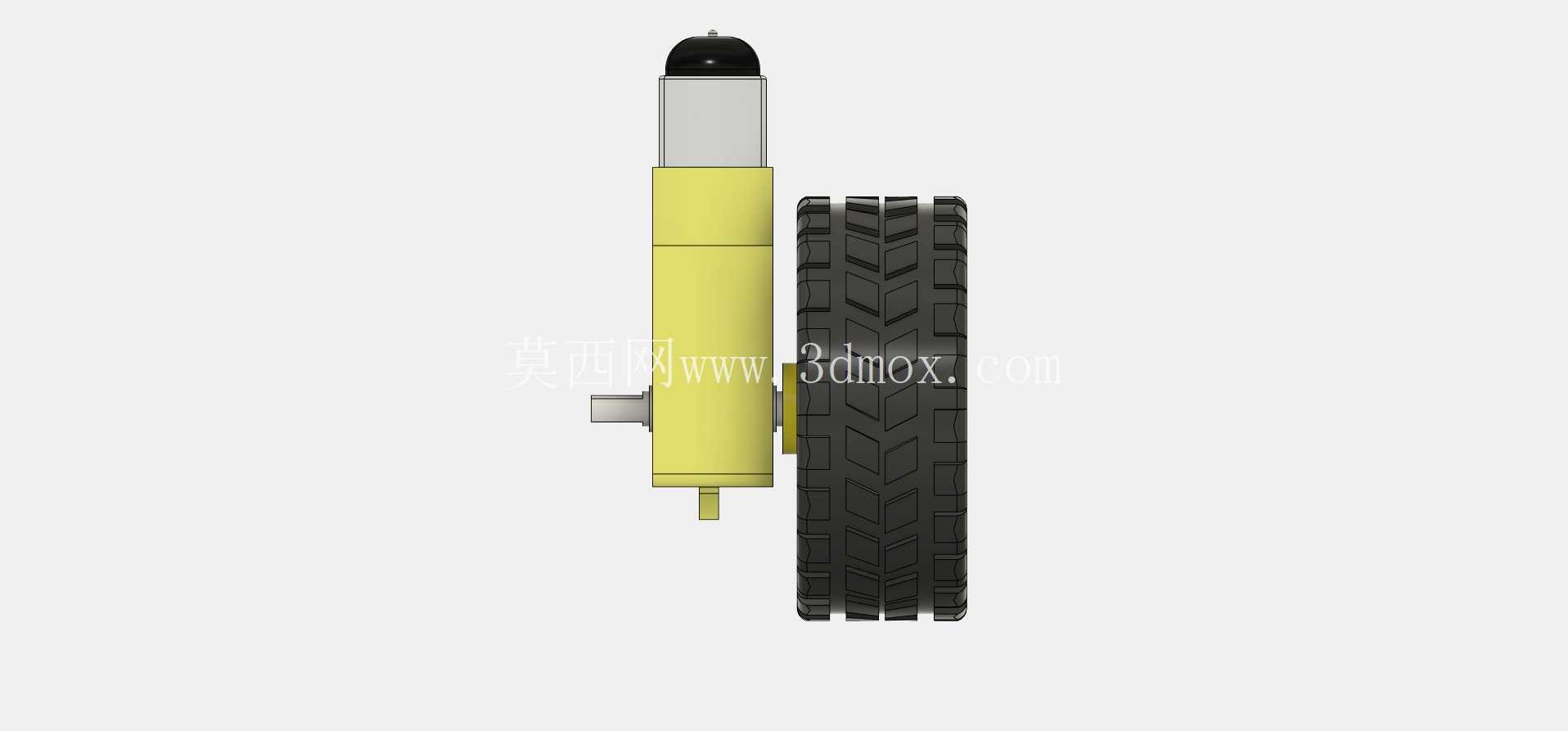

设计思路上,这套结构充分考虑了小型移动装置的安装空间限制,电机本体采用扁方形的安装截面,侧面预留了两个标准安装孔位,孔位间距匹配常用的2mm、3mm厚度亚克力、铝板底盘的安装孔距,设计人员在做底盘布局时,只需要按照电机本体的安装截面预留避让空间,在对应孔位位置打通孔即可完成固定,不需要额外设计复杂的电机安装座。电机的输出轴与轮组的中心保持同轴,安装后轮组的外轮廓不会超出电机本体的侧面过多,双轮对称布置时,两个电机的安装间距可以压缩到最小,能有效缩小底盘的整体宽度,适配小型化的设备设计需求。

从安装边界与尺寸细节来看,电机本体的轴向长度从尾部接线端到输出端卡位的尺寸,刚好适配30-50mm宽度的底盘安装空间,轮组的外径尺寸经过匹配,安装后底盘离地间隙保持在5-8mm区间,既不会因为间隙过小导致底盘剐蹭地面,也不会因为间隙过大造成设备重心偏高、行走时侧翻。塑料齿轮的模数选择兼顾了传动强度与运行噪音,在额定电压下运行时,齿轮啮合的噪音控制在40分贝以内,不会对室内演示、竞赛场景造成噪音干扰。轮胎采用软质橡胶材质,压入黄色塑料轮毂后做了周向防脱卡位,长时间正反转运行也不会出现轮胎与轮毂相对滑动的问题。轮毂的中心孔与减速输出轴的配合采用过渡配合,手动压入即可完成装配,不需要额外工具,拆卸时也可以用小型拔具轻松取下,方便后期维护更换。

在结构建模的细节处理上,电机本体的安装孔位做了沉头设计,使用M2或者M2.5的螺丝固定时,螺丝头部不会突出电机安装面,避免底盘安装时出现干涉。电机尾部的接线端预留了焊线空间,建模时保留了接线端的避让槽,方便设计人员布线时不会与底盘结构产生挤压。轮组的转动部分做了同心度校验,旋转时的径向跳动控制在0.2mm以内,保证小车行走时不会出现走偏、抖动的问题。塑料齿轮的齿形采用渐开线圆柱直齿设计,传动效率高,加工难度低,适合开模批量生产,也方便3D打印做替换件,当齿轮出现磨损时,使用者可以直接打印对应模数的齿轮进行更换,不需要更换整个电机单元,降低了后期使用成本。
