高精密仿生机器人腿部机械结构

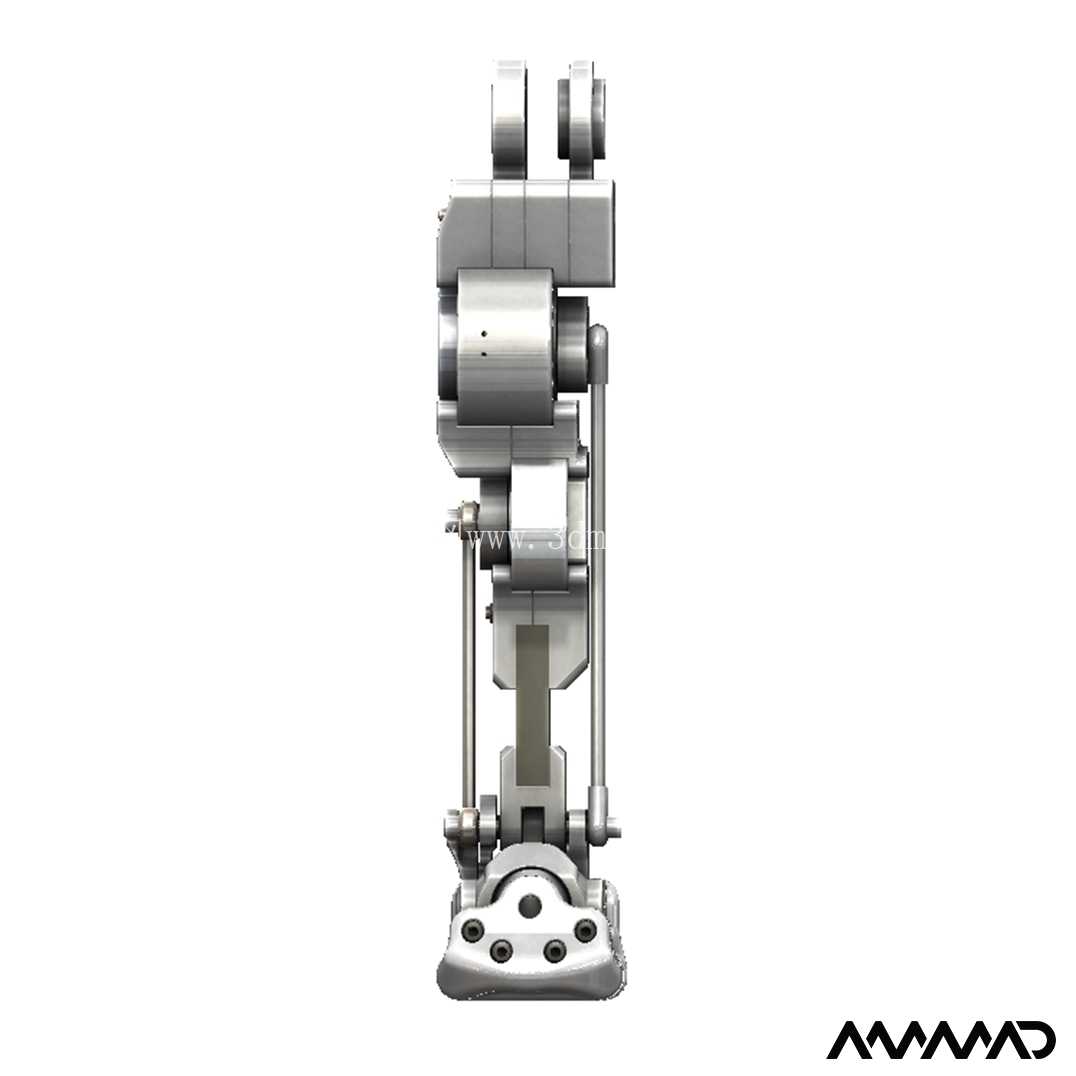

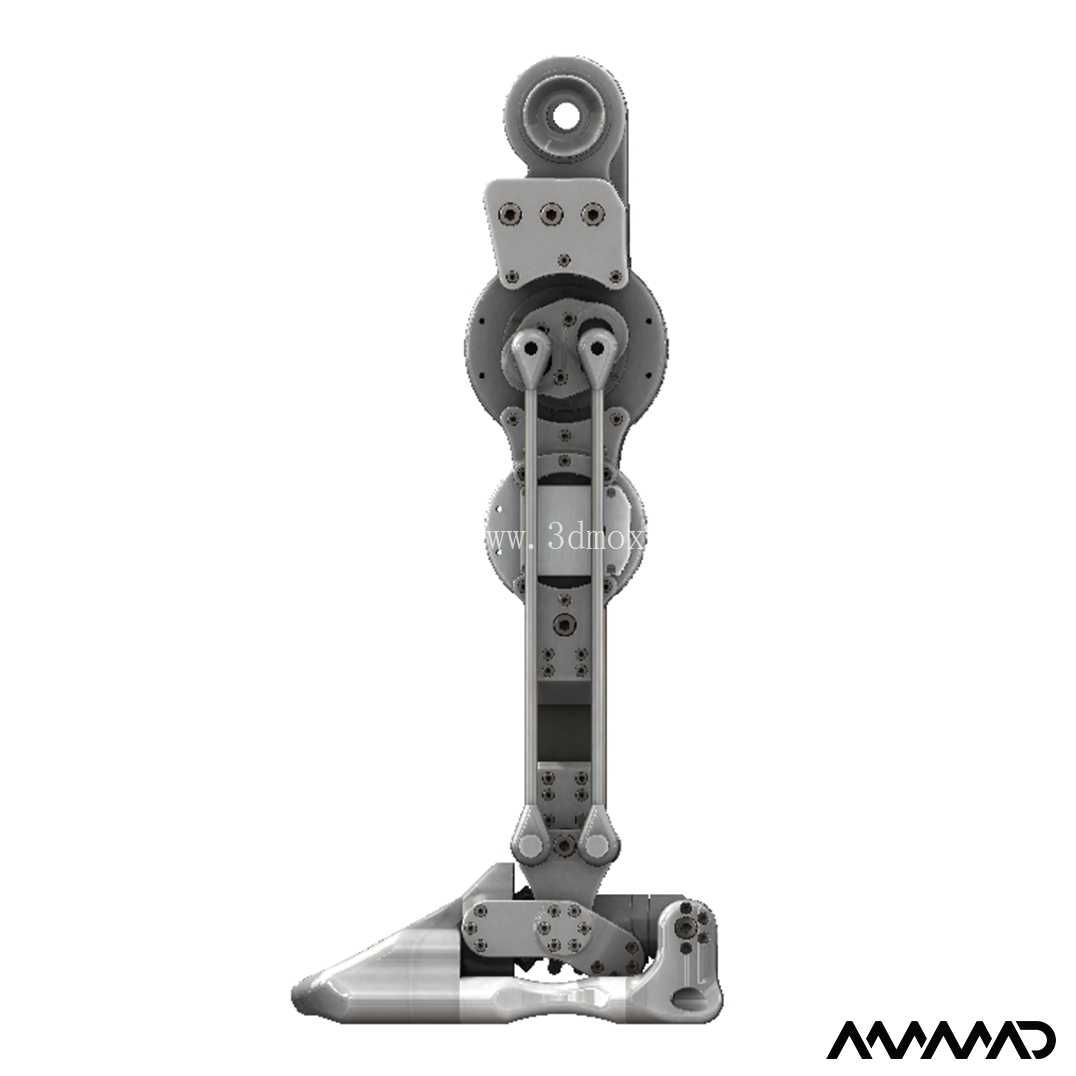

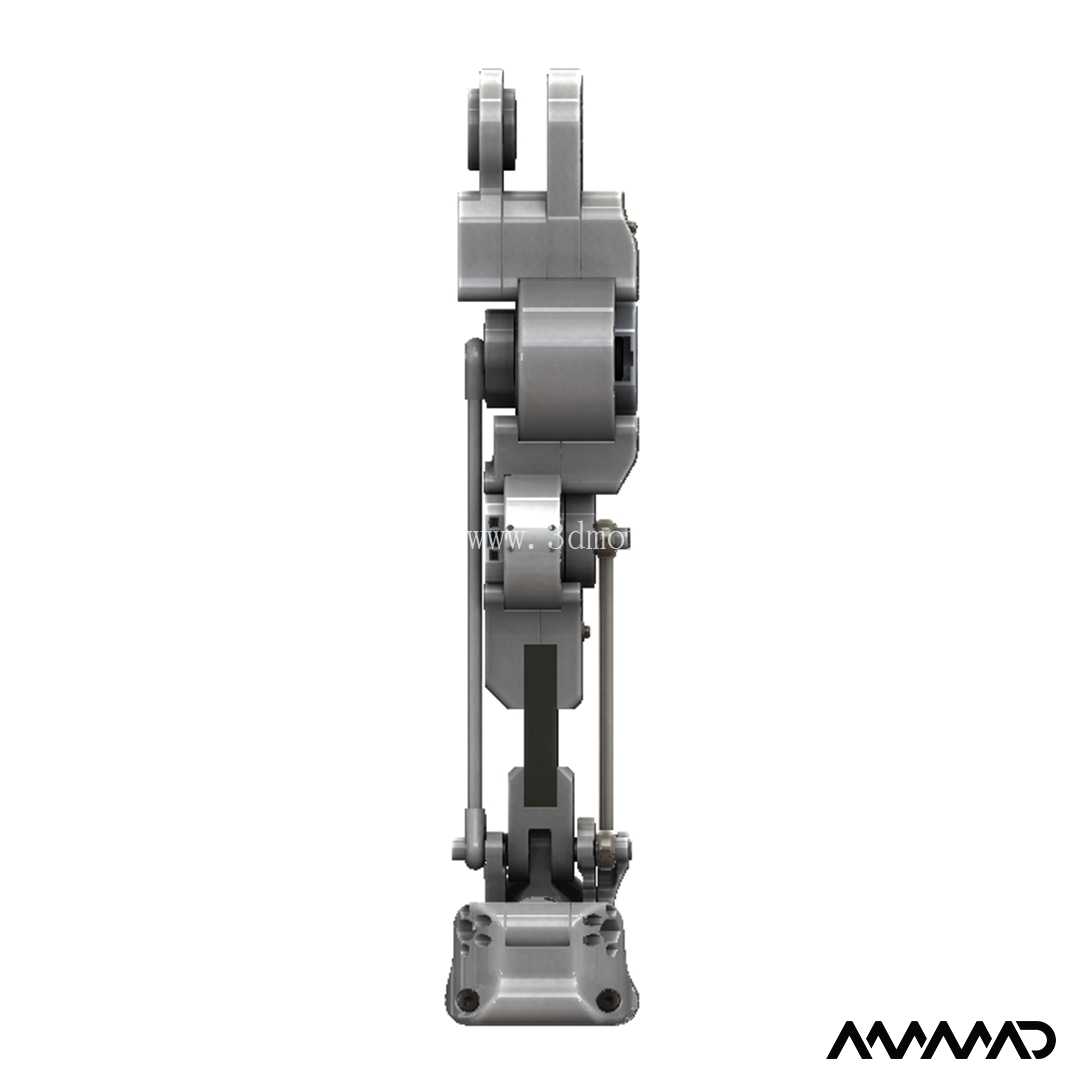

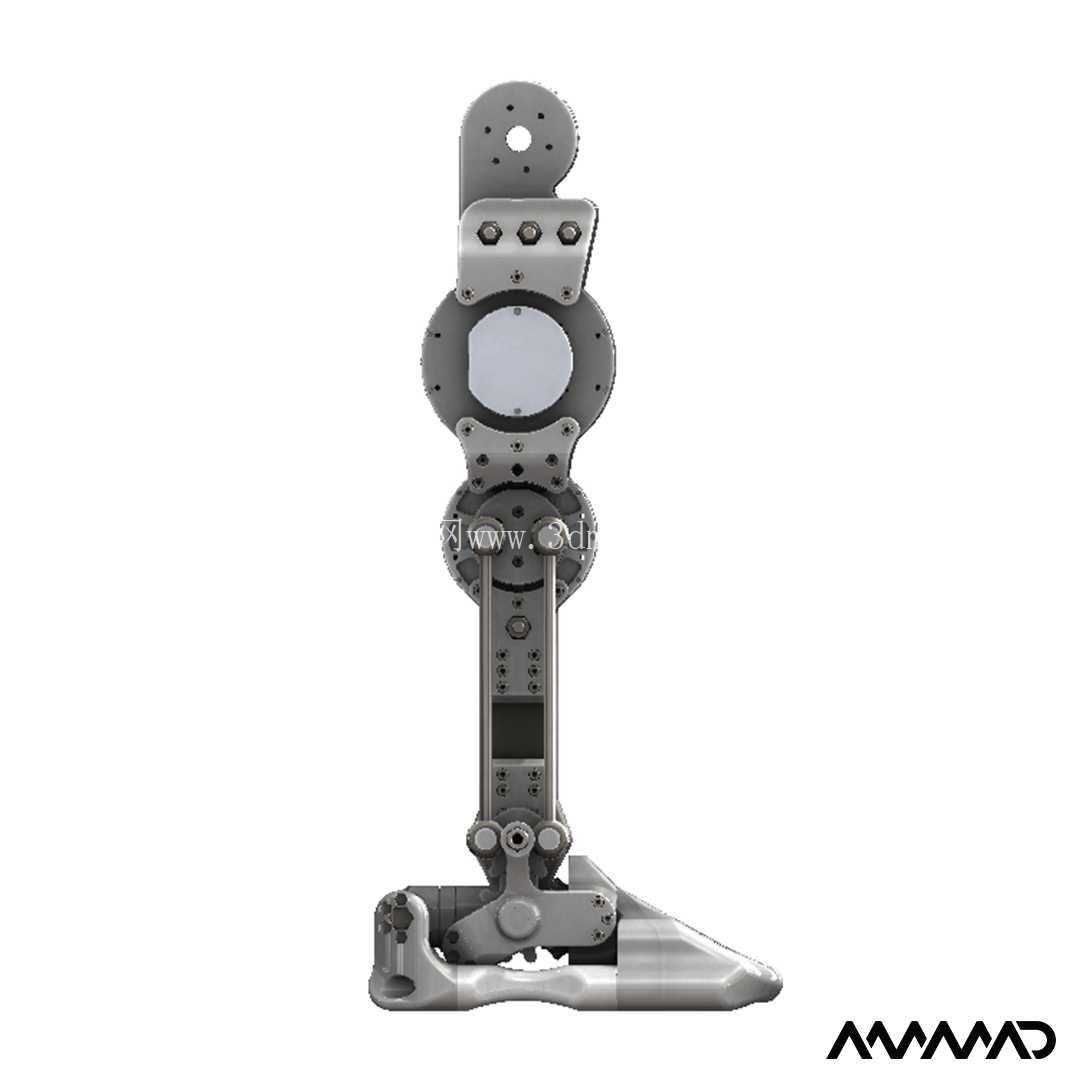

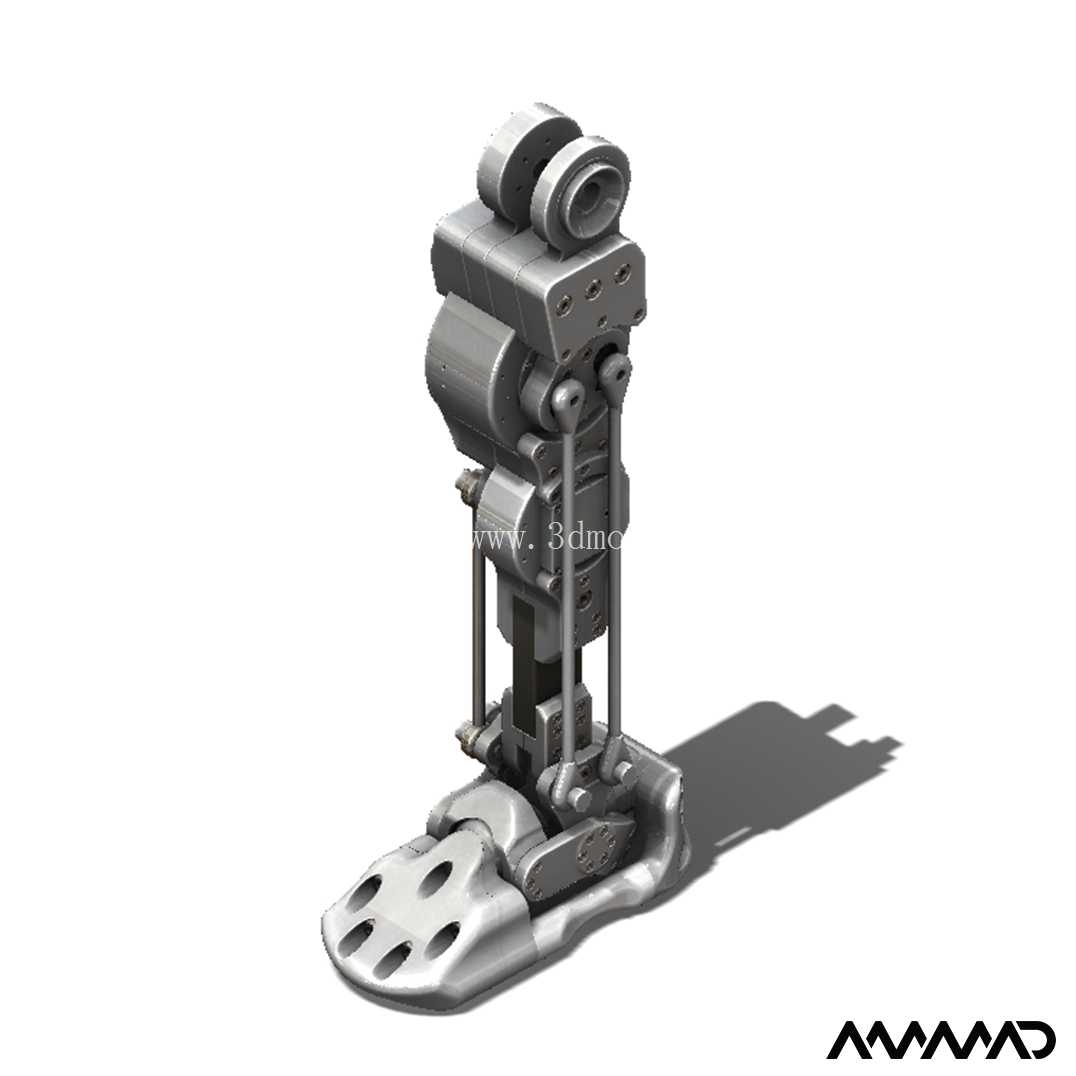

在下肢康复外骨骼、人形双足机器人、工业重载行走作业平台的研发环节，腿部机械结构的设计合理性直接决定了整机的负载能力、行走平顺性与地形适应表现，这套仿生机械腿结构正是针对上述场景的结构验证需求完成的全装配建模。不同于简化的概念演示模型，这套结构完整覆盖了从髋部连接端到足底支撑端的全部运动副与传动组件，建模阶段完全参照实际人形下肢的运动自由度分配逻辑，髋部设置两个正交转动副适配行走过程中的摆腿、侧倾动作，膝关节采用单轴转动副搭配限位结构，避免过伸造成的结构损坏，踝部则设置两个方向的转动自由度，可在不平整地面接触时自动调整足底贴合角度，降低行走过程中的冲击载荷。

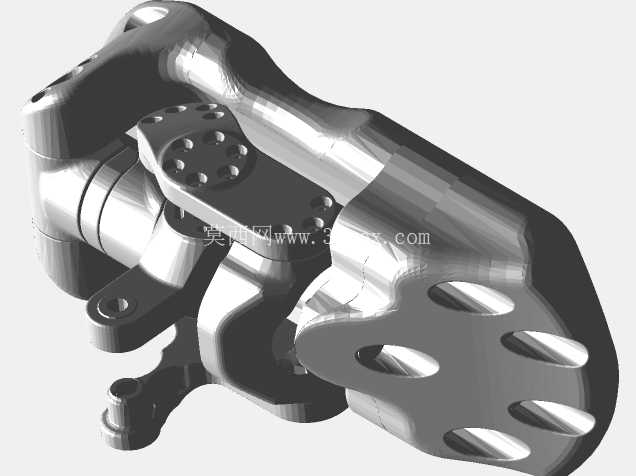

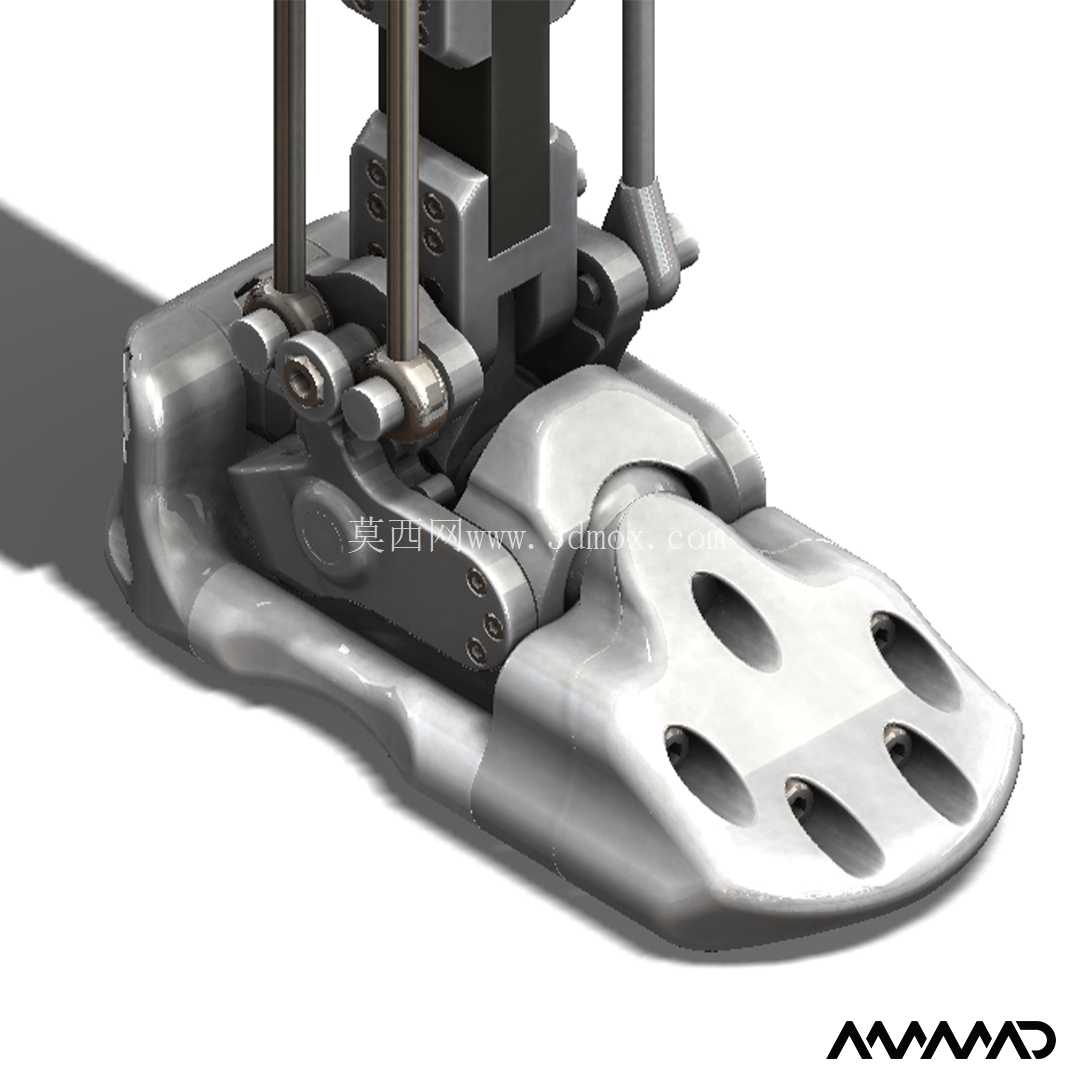

从功能实现逻辑来看，这套结构的动力传递路径完全贴合工程实际应用需求，各关节的执行器安装位预留了标准的连接接口，可适配不同规格的伺服驱动单元，腿部连杆部分采用镂空式结构设计，在保证结构刚性满足额定负载要求的前提下，尽可能降低腿部运动部件的自重，减少驱动端的动力损耗。足底部分设置了多组均匀分布的安装孔位，既可以直接加装防滑接触垫用于常规平地行走测试，也可以外接六维力传感器，采集行走过程中地面对足部的反作用力数据，为步态控制算法的迭代提供硬件层面的支撑。

设计过程中优先考虑了实际装配的工艺可行性，所有转动副位置都预留了标准轴承的安装位，连杆之间的连接采用通用紧固件接口，没有出现无法加工的异形一体结构，研发人员拿到模型后可直接导出各零件的工程图用于机加工或者3D打印打样。在安装边界的设定上，髋部顶端的连接法兰采用通用的安装孔距，可直接对接多数人形机器人的躯干主体框架，不需要额外做转接件设计；腿部各关节的运动行程都做了实际工况下的干涉检查，在最大摆腿角度、最大屈膝角度下，各零部件之间不会出现运动碰撞，可满足常规行走、上下台阶、小幅度跨越障碍的动作需求。

从结构刚性的设计细节来看，腿部主要承力部件的壁厚、加强筋布局都参照了重载工业机器人的结构设计标准，在额定负载下的结构变形量控制在行走精度允许的范围内，不会因为刚性不足导致行走过程中出现定位偏差。关节处的连杆连接采用了对称式双拉杆结构，相比单侧边的传动设计，受力更加均匀，可有效抵消单侧受力带来的侧向弯矩，延长关节轴承的使用寿命。整套模型的装配层级清晰，从子装配体到单个零件的命名逻辑符合机械设计的通用规范，结构工程师可直接在此基础上根据自身的负载要求、驱动选型调整各部件的尺寸参数，不需要从零开始搭建基础结构，可大幅缩短行走类机器人产品的前期研发周期，也可作为机械原理教学环节的具象化演示案例，帮助学习者理解下肢仿生机构的运动逻辑与力传递路径。
