人员消杀用防疫喷雾消毒通道结构设计

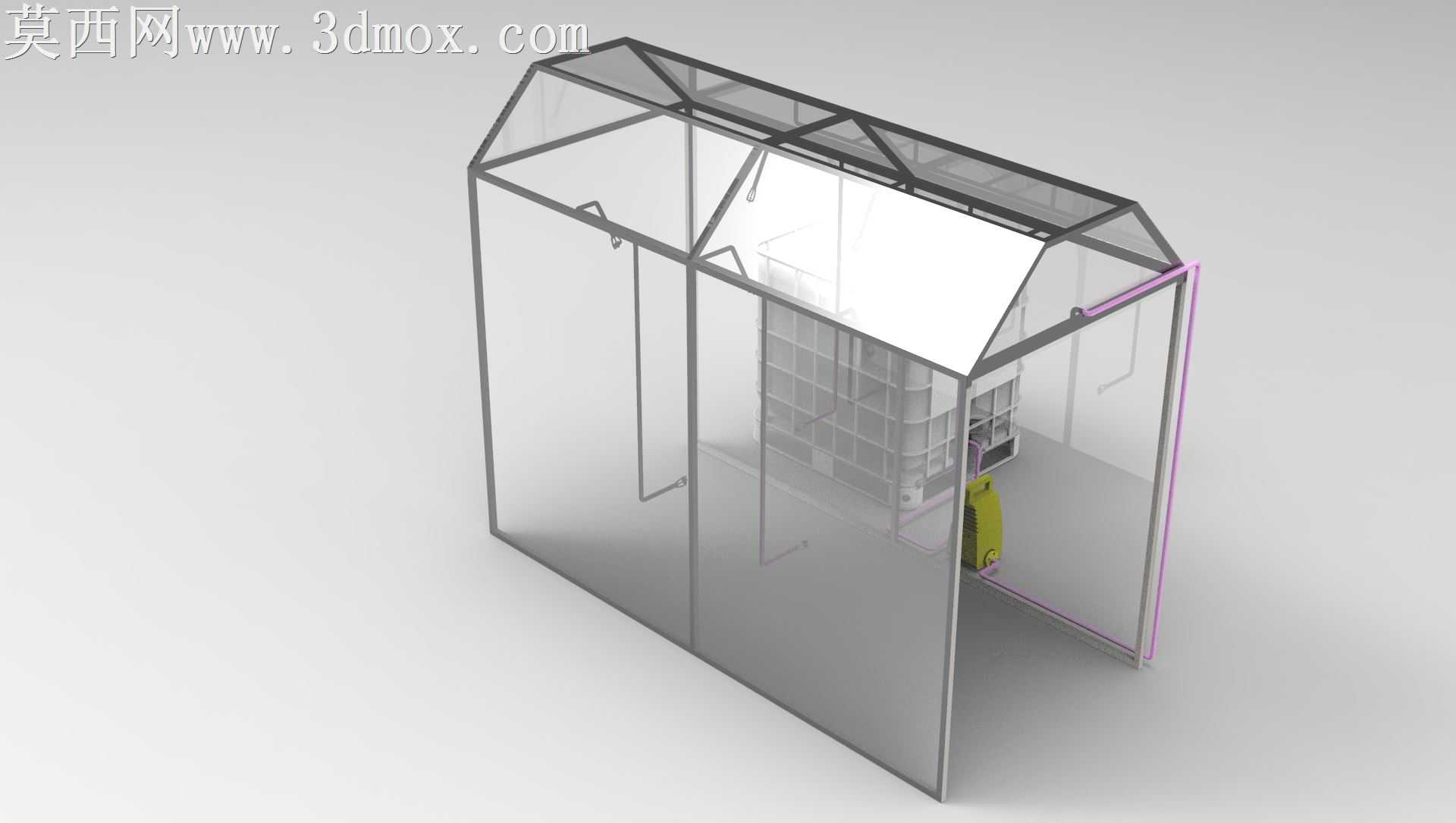

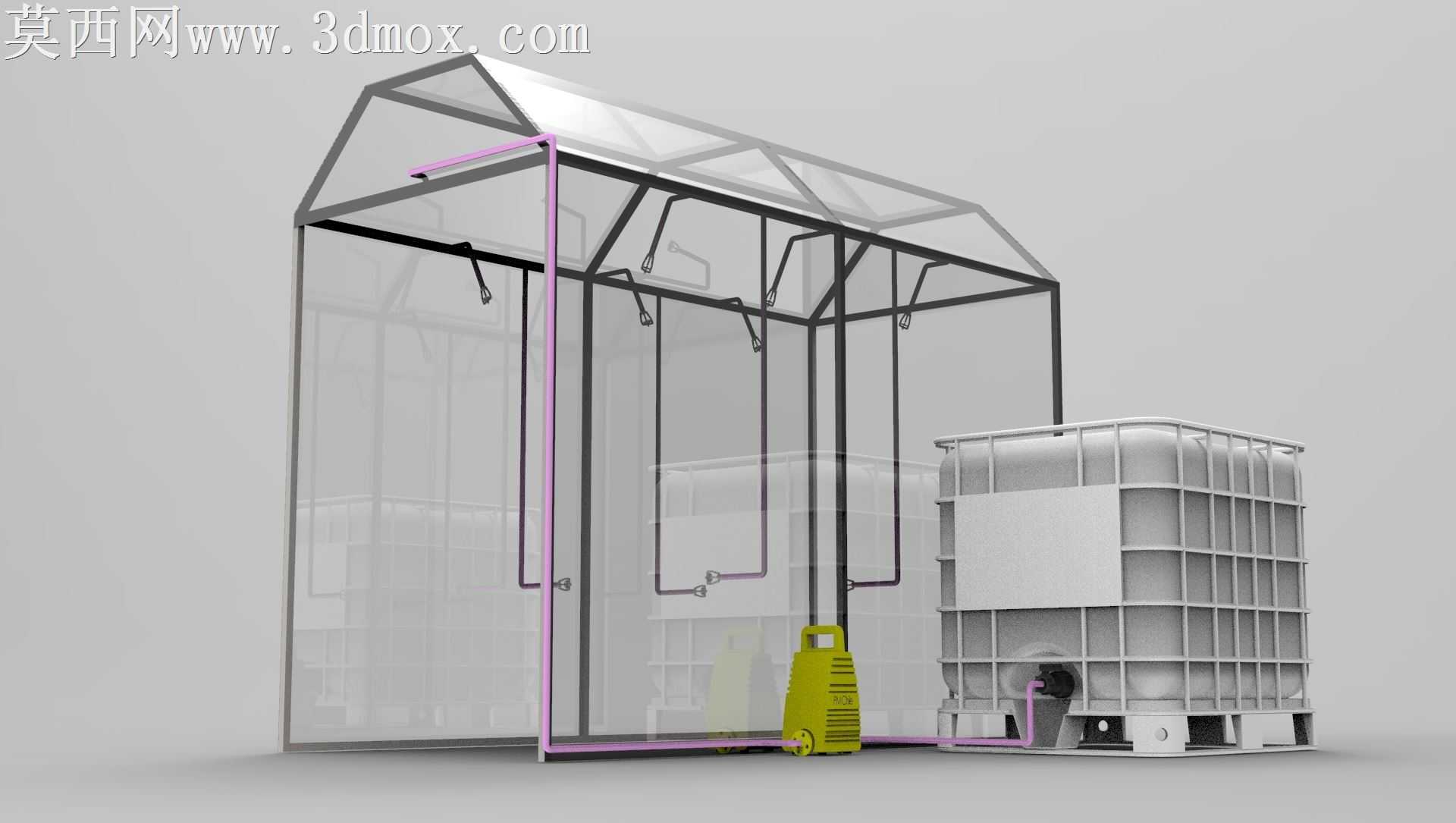

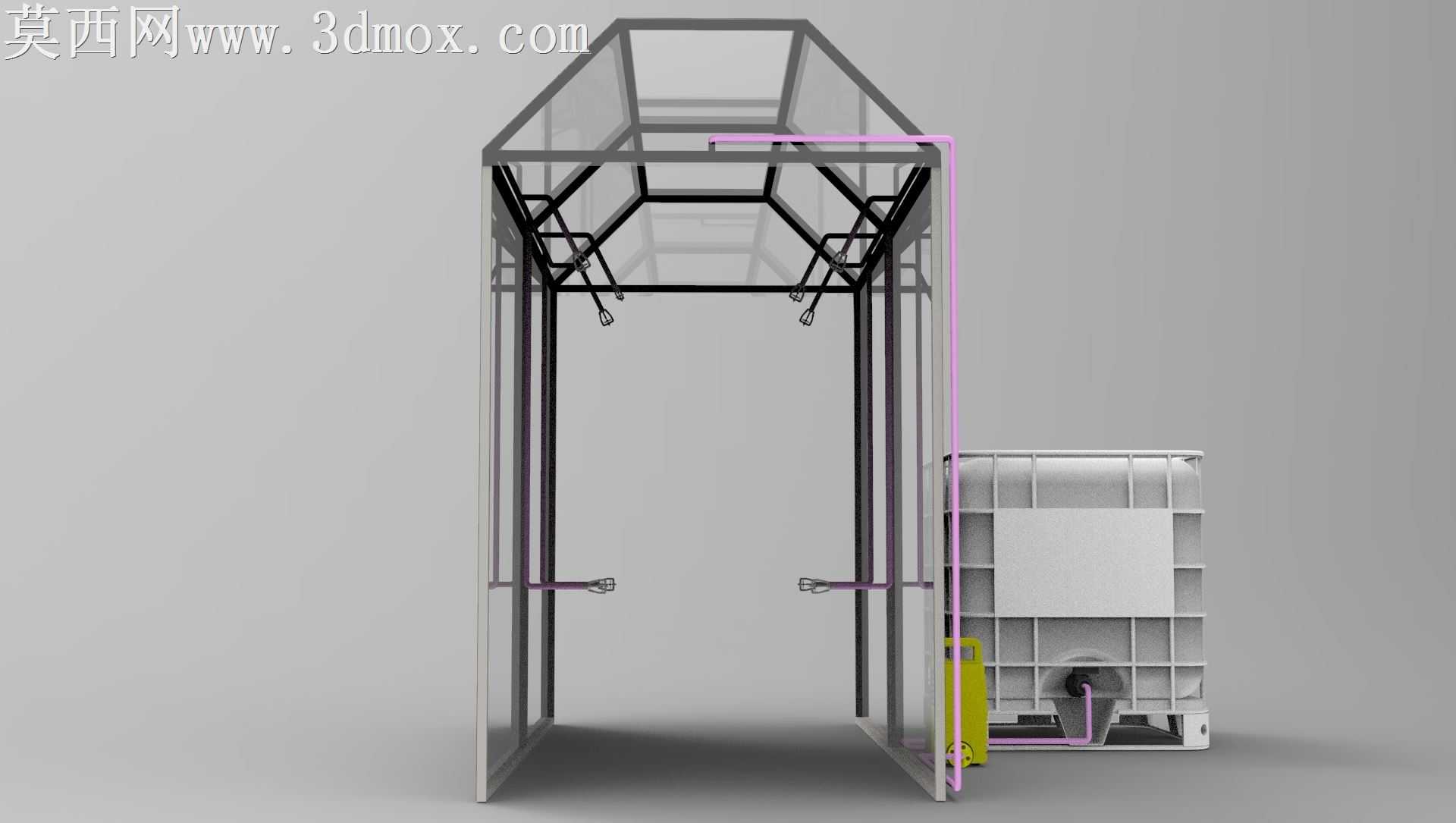

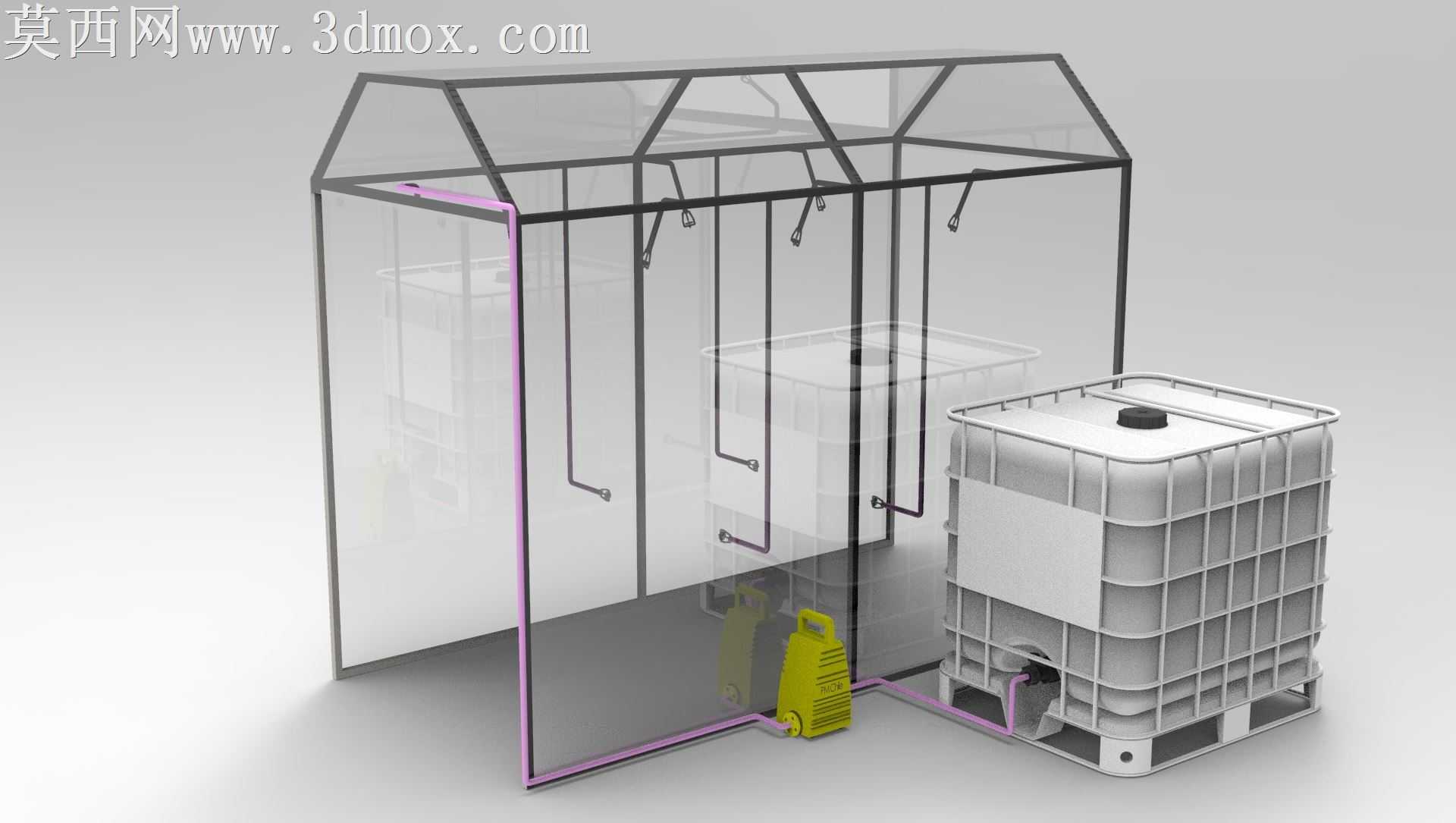

本作品为防疫场景使用的人员消毒卫生隧道三维模型，整体采用模块化的结构设计思路，在三维建模过程中优先保障结构的可落地性，所有部件尺寸均参考实际消杀场景的通行需求设定，隧道主体采用人字形坡顶的框架式结构，框架型材采用标准方管规格建模，外围围挡采用半透明的PC耐力板材质进行渲染表现，既能够清晰展示内部的管路布设结构，也还原了实际设备的通透视觉效果。模型内部完整布设了消杀流体输送管路，沿隧道框架的立柱、顶梁走向排布，共设置10个雾化喷洒点，建模时严格匹配75巴压力水力喷射的参数要求，采用1/2英寸规格的输送管道结构，管路连接部位的接头、固定卡扣均做了精细化建模，还原真实管路装配的细节。配套的储液单元采用标准IBC吨桶结构建模，完整还原吨桶的外部金属防护框架、顶部注液口、底部出液接口的结构细节，吨桶与隧道管路之间的连接管路、配套的增压泵单元也做了完整的结构呈现，增压泵的外壳、散热结构、进出液接口均按照实际民用消杀增压泵的外观参数建模。渲染阶段采用哑光工业质感的材质表现，金属框架赋予磨砂黑的金属材质，输送管路区分主路与支路采用不同的色彩材质区分，方便查看流体走向，储液吨桶采用半透明白色塑料材质搭配深灰色金属防护框架，地面采用浅灰色哑光水泥材质，整体光影采用柔和的室内漫反射光效，既突出设备的结构轮廓，也不会产生过强的反光遮挡结构细节。设计过程中充分考虑设备的实际使用逻辑，隧道内部预留了充足的人员通行空间，喷洒点的布设角度经过调整，能够覆盖通行人员的全身消杀范围，储液单元放置在隧道入口侧方，不占用通行空间，管路走线沿框架排布避免外露剐蹭，整体结构紧凑合理，可直接用于防疫消杀设备的方案展示、结构优化参考。
