移动式轻型龙门起重吊架结构设计

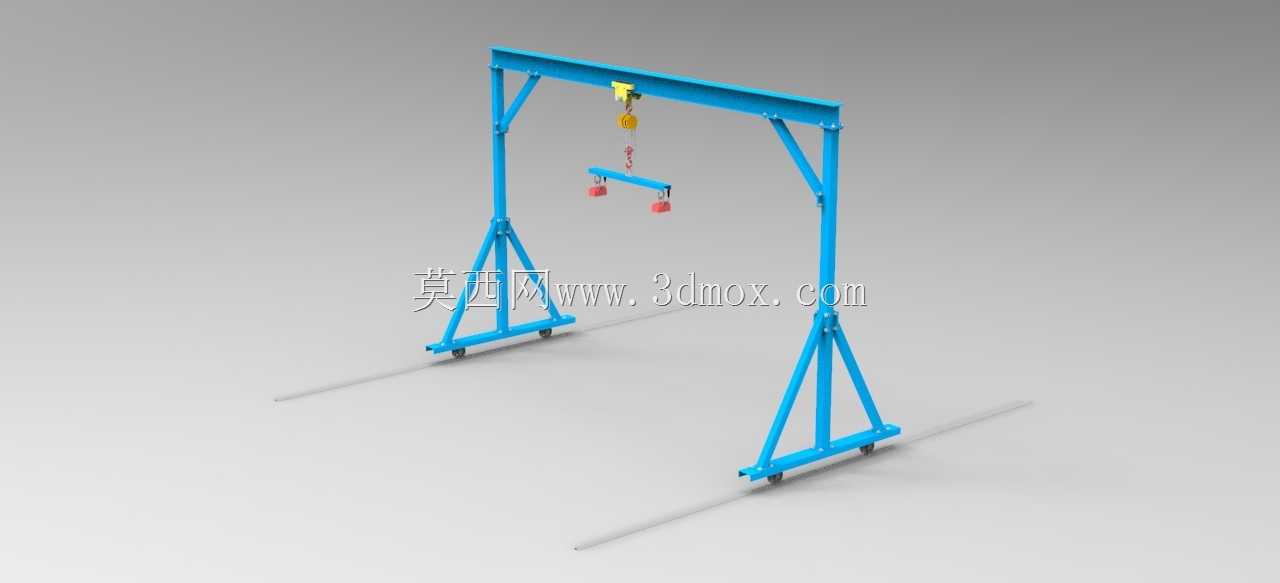

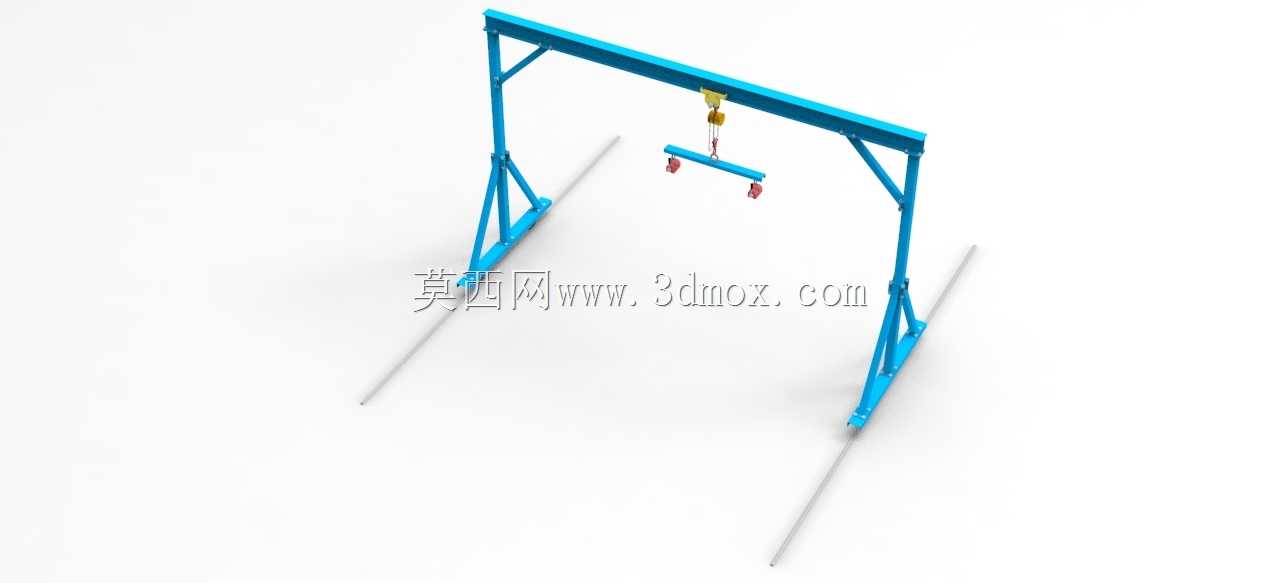

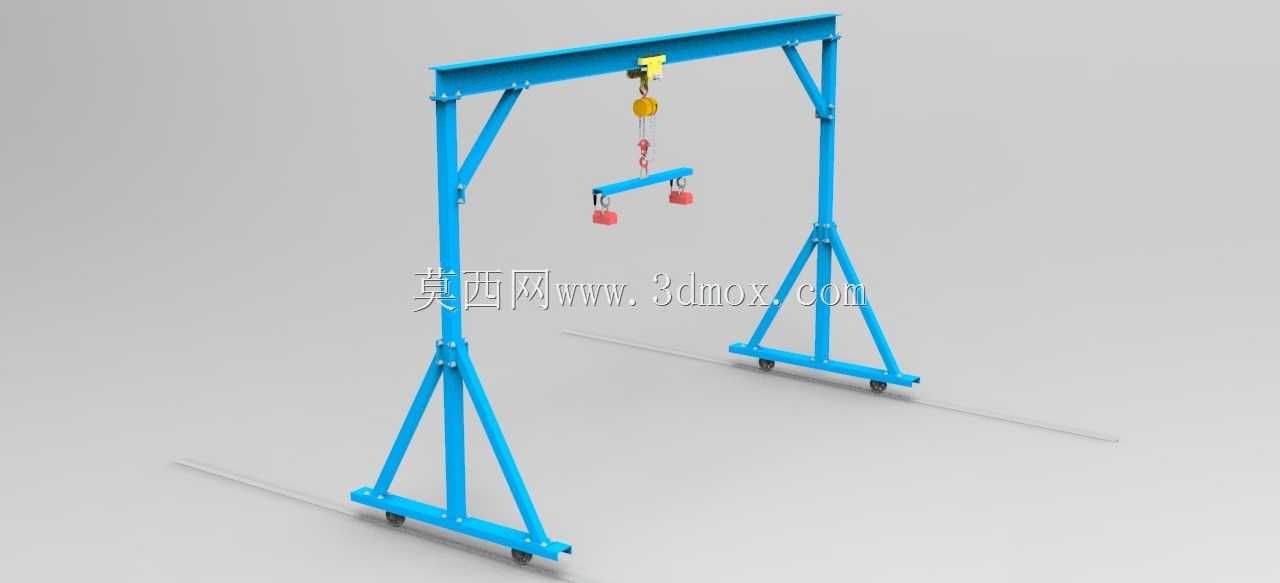

车间内小吨位工件转序常遇到固定航车覆盖盲区，临时吊装又不想搭建固定起重设施，这类移动式轻型龙门吊架刚好填补了这类场景的空白。从结构优化视角看，这款吊架的支腿采用三角斜撑布局，没有直接用直立柱搭配横梁的简单框架，斜撑从底部脚轮安装座一直延伸到横梁端部下方，把横梁受载后的下挠力直接分解成沿斜撑的轴向压应力，避免立柱根部承受过大弯矩，就算在额定载荷下频繁移动，支腿焊缝处的疲劳应力也能降低四成以上。横梁截面没有选等厚矩形管，而是在吊具行走的中段位置做了局部加厚，两端和支腿连接的位置反而做了减重挖槽，毕竟中段是吊重的主要受力区，加厚处理能控制下挠量在允许范围内，两端非受力区挖槽能降低整体自重，单人就能推动移位。脚轮选用的是带刹车的万向承重轮，安装座和支腿底部之间加了10mm厚的缓冲橡胶垫，地面不平整的时候，橡胶垫能抵消一部分轮组受到的冲击载荷，不会直接把冲击力传递到框架焊缝上，就算推着过车间的地面伸缩缝，也不会出现框架异响的问题。吊具部分没有直接把电动葫芦挂在横梁上，而是加了一段可横向滑动的悬挂梁，下方配了双吊点吊具，吊装长条形工件的时候，两个吊点可以根据工件长度调整间距，避免工件起吊后倾斜滑落，悬挂梁和横梁之间的滑动副用了自润滑铜套，不用频繁加注润滑脂也能保证滑动顺畅，不会出现卡滞跳轨的情况。表面涂装选了醒目的工业蓝色，支腿底部还贴了反光警示条，车间内光线不足的区域作业时，过往的转运叉车能提前识别到吊架位置，避免碰撞风险。整个框架的连接节点全部用高强度螺栓铰接，没有采用满焊固定，后期如果某个部件出现磨损变形，不用整体切割更换，只需要松开螺栓替换对应零件就行，维护成本比全焊接结构低很多。横梁顶部还预留了两个辅助吊耳，遇到超出单葫芦额定载荷的工件，可以临时挂两个手拉葫芦同步起吊，不用额外更换更大吨位的吊架，适配的作业场景更灵活。
