铰接式悬臂起重设备结构设计

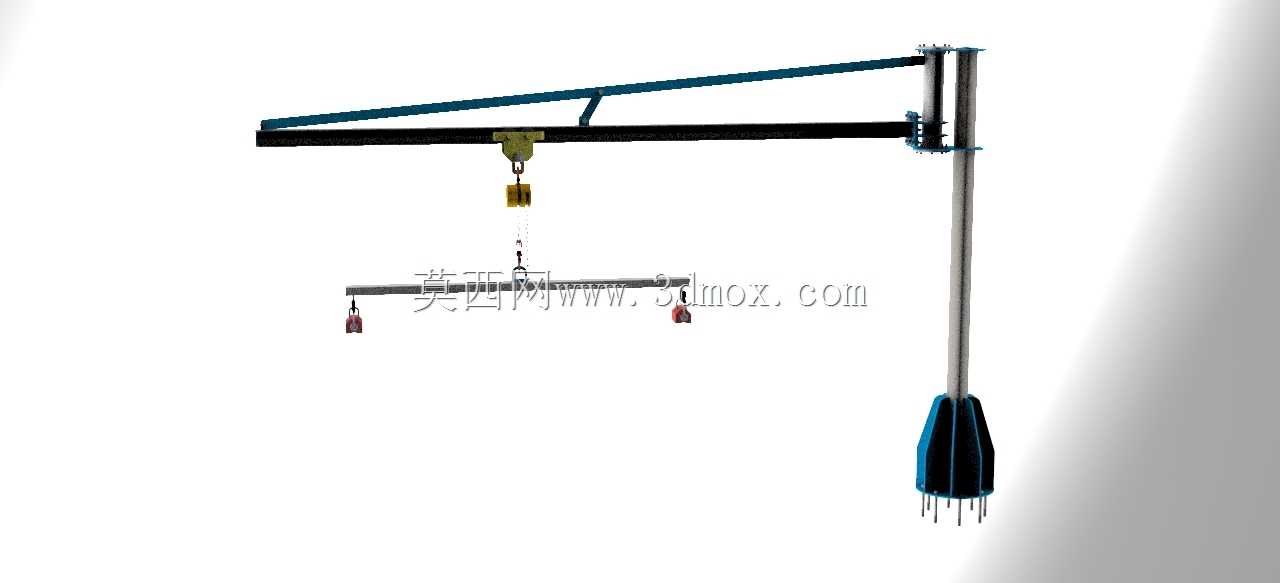

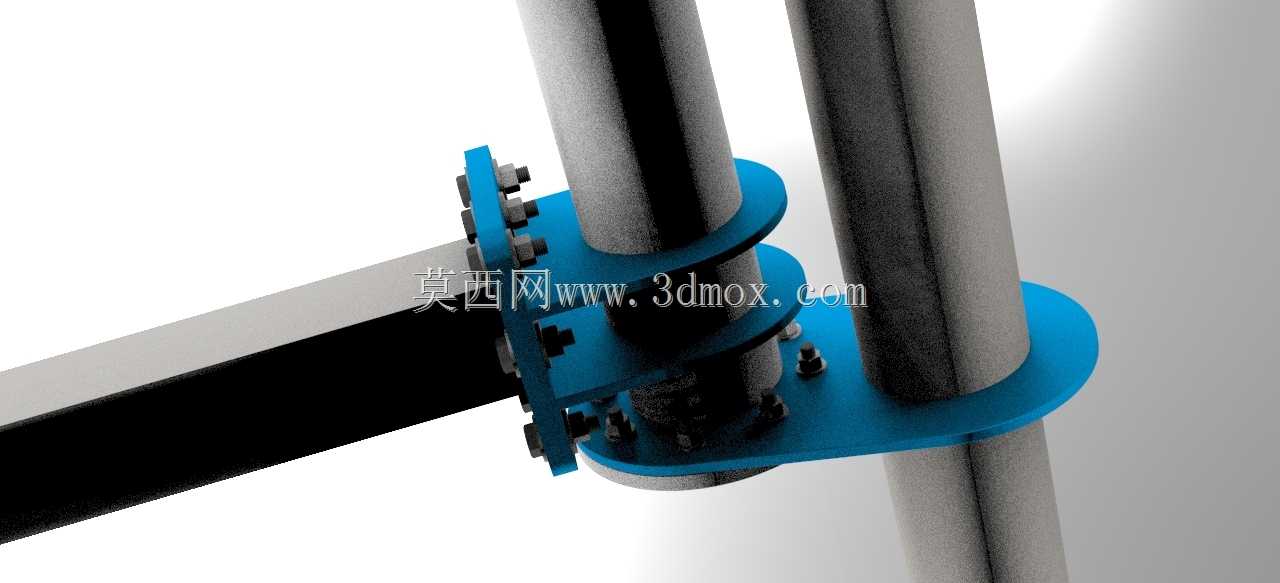

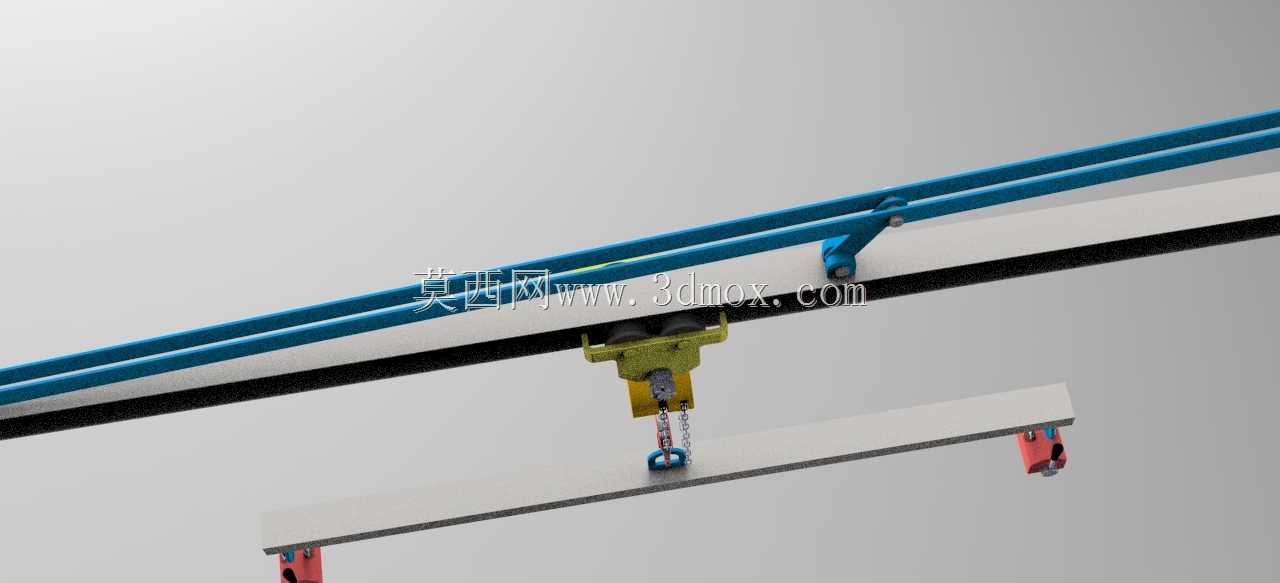

车间现场小吨位定点吊装作业里，传统悬臂吊常出现立柱根部焊缝疲劳开裂、悬臂回转卡滞、吊重时臂端下挠超差的问题，这套铰接式悬臂结构在设计阶段就针对这些现场痛点做了针对性的结构适配。立柱底部采用的是带锚栓预埋的法兰式基座，锚栓排布避开了混凝土基础的钢筋密集区，基座法兰板上预留的长圆孔能抵消现场土建施工的预埋位置偏差，不用在安装阶段额外扩孔破坏基座结构强度。悬臂和立柱的铰接位置没有采用常规的整段式回转支承，而是用上下两组带自润滑衬套的铰接销轴配合，衬套选用的是铜基镶嵌石墨材质，日常工况下不用频繁加注润滑脂，也能在多粉尘的车间环境里保持回转顺畅，不会因为粉尘卡滞导致回转阻力陡增。悬臂的变截面设计没有做等规格型材通长布置，靠近铰接端的臂身截面高度比臂端高出三分之一，在吊重额定载荷时，臂端下挠量控制在允许范围内的同时，整段悬臂的自重比等截面设计降低了近两成，也减轻了立柱的侧向载荷负担。吊具行走的轨道直接集成在悬臂下翼缘内侧，没有额外加装外挂轨道，减少了装配时的轨道找正工序，轨道两端的缓冲止挡和臂身焊接为一体，不会因为长期碰撞出现螺栓松动脱落的隐患。起升葫芦的挂点采用了铰接式吊耳，能在吊重出现小幅偏摆时自动调整受力角度，避免葫芦挂钩承受额外的侧向弯矩，延长葫芦的使用寿命。斜拉撑的两端连接点都做了铰接处理，不会因为悬臂的微小变形在斜撑和臂身的连接焊缝处产生应力集中，长期交变载荷下焊缝开裂的风险大幅降低。立柱中段的走线槽内置在立柱型材的空腔内，外部没有裸露的线缆，避免吊装作业时货物剐蹭线缆造成破损，也让整体外观更整洁。这套结构所有的连接销轴都预留了润滑注油通道，日常维护时不用拆解结构就能完成润滑保养，适配车间里长期高频次的小吨位吊装转运需求，不管是机加工车间的工件上下料，还是装配工位的部件转运，都能稳定适配作业需求。
