MIR200自主移动联合作业平台结构设计

这款移动作业平台的设计初衷，是解决离散制造车间内工位间物料转运、产线边物料补给、柔性产线工位切换的自动化流转需求，区别于传统固定路径的输送设备，它不需要预埋磁条、铺设轨道，能够在已有生产场景中快速部署，适配车间动态变化的物流路径，不会对现有车间地面布局造成改造负担。从实际落地场景来看，这类平台常搭载顶升模块、辊筒输送模块、协作机械臂模块，既可以完成车间内原材料从缓存区到加工工位的点对点转运，也能作为移动作业工位，配合加工设备完成工件上下料、工序间周转，在3C电子组装、汽车零部件加工、医药仓储分拣等场景中，能够替代人工完成重复的短距离物料搬运工作，降低人工转运过程中的磕碰风险，同时适配多品种小批量生产模式下频繁调整的物流路径需求。

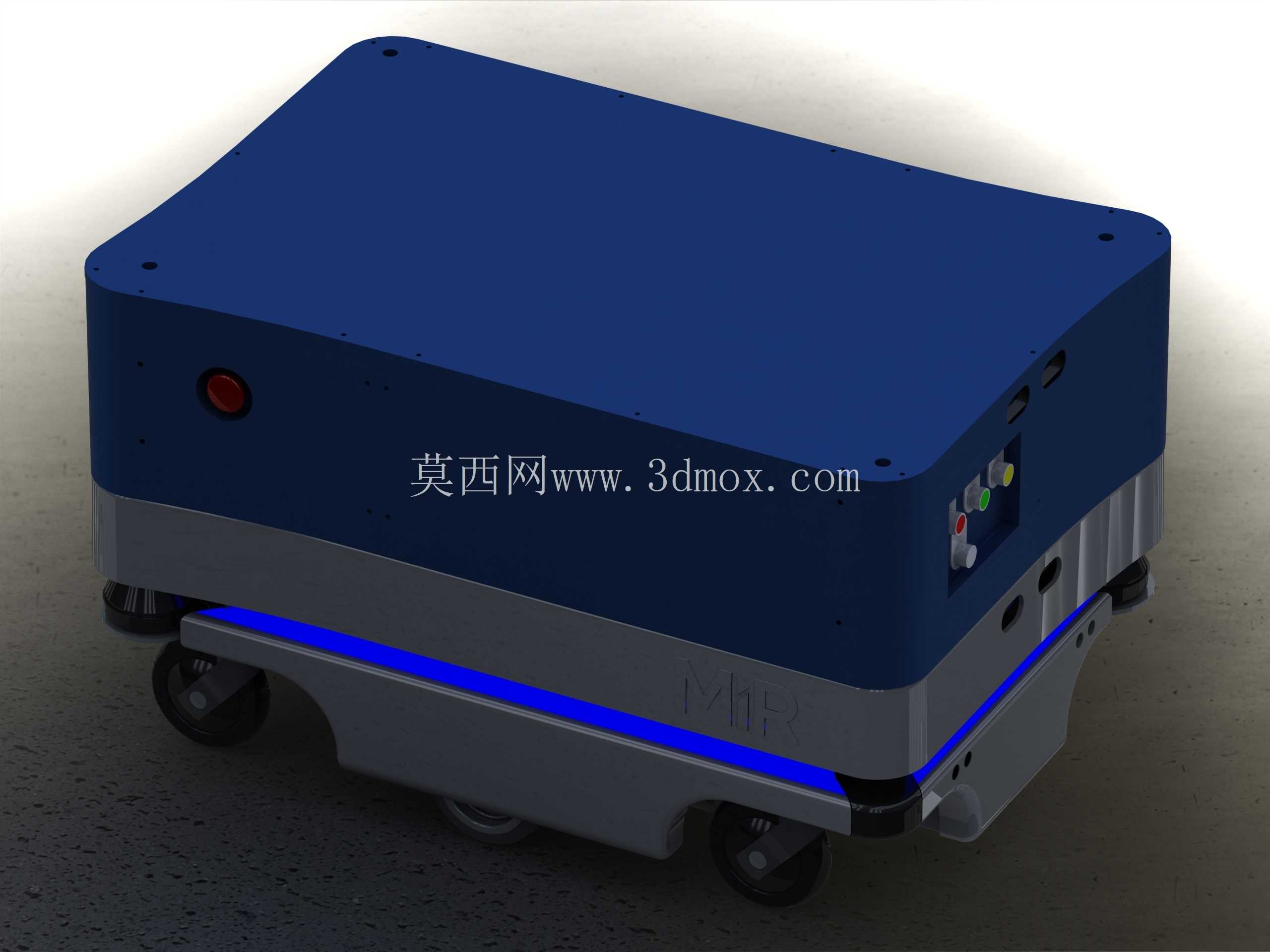

从结构设计思路来看，整机采用上下分层的模块化布局，下层为行走驱动与动力舱，集成差速驱动轮组、从动万向轮、动力电池组、导航传感模块、安全避障组件，上层为标准化安装平面，预留了统一的安装孔位与电气接口，能够快速对接不同功能的上层作业模块，不需要对底盘结构做二次改造，大幅缩短不同场景下的适配周期。底盘侧边设置的蓝色灯带为状态指示区，能够通过不同的灯光颜色、闪烁频率反馈设备的运行状态、故障信息、转向提示，方便车间现场人员快速识别设备状态；端部设置的操作面板集成了急停按钮、状态指示灯、手动操作接口，在设备调试、异常处理时，现场人员可以快速完成操作干预，不需要额外连接调试终端。

尺寸设计上，整机宽度控制在585毫米，长度898毫米，高度537毫米，这个尺寸边界是经过多场景适配验证的：585毫米的宽度能够顺利通过车间常见的600毫米宽通道门、电梯轿厢入口，不会在通行时发生剐蹭；898毫米的长度保证了原地转向时的回转半径控制在极小范围，在狭窄的产线边通道也能完成转向、掉头动作，不需要预留过大的通行空间；537毫米的整机高度，既保证了下层动力舱有足够的空间容纳电池、驱动组件与控制模块，也让上层搭载模块后的整体重心控制在安全范围内，避免加减速、转向时发生侧翻风险，同时这个高度也适配多数产线边的接料高度，不需要额外设置过高的转接工位。

行走结构上采用差速驱动布局，两个驱动轮对称布置在底盘中部靠前位置，前后端分别设置从动万向轮，这种布局既保证了行走时的牵引力足够，也能实现零半径原地转向，在狭小空间内的机动性远优于阿克曼转向结构；底盘底部的传感器布置覆盖了360度全周检测范围，能够识别行进路径上的障碍物、人员，及时做出减速、停止动作，满足车间内人机混行场景下的安全要求。上层安装平面的平面度、孔位位置度都按照通用工装安装标准设计，不管是搭载辊筒输送线对接产线传送带，还是搭载顶升模块对接料架，亦或是搭载协作机器人完成移动作业，都能保证安装精度，避免出现对接偏差。

在结构强度设计上，底盘框架采用钣金折弯焊接结构，在保证整体刚度的前提下控制整机自重，上层承载平面能够满足额定负载下的形变要求，不会因为长期承载出现平面凹陷、框架变形的问题；侧边的外壳采用分体式快拆设计，日常维护时只需要拆开对应位置的侧板，就能快速接触到内部的电池、控制器、驱动模块，不需要整体拆解外壳，大幅降低日常维护的时间成本。端部预留的电气接口区域做了防护处理，能够适应车间内多粉尘、偶尔有切削液飞溅的工况，避免接口进灰、进水导致的接触不良问题。

从实际使用的角度看，这类移动平台的设计核心是通用性与适配性，不需要针对特定场景做专属定制，只需要更换上层模块就能适配不同的作业需求，对于需要逐步推进产线自动化改造的中小制造车间来说，这种模块化的设计能够降低初期投入成本，后续可以根据产线调整灵活更换功能模块，不需要重新采购整套移动设备。同时紧凑的尺寸设计让它能够适配多数已建成的老车间，不需要对车间通道、工位布局做大规模改造，就能快速投入使用，这也是这类小型移动平台在离散制造场景中被广泛应用的核心原因。
