标准20英尺货运集装箱三维结构设计

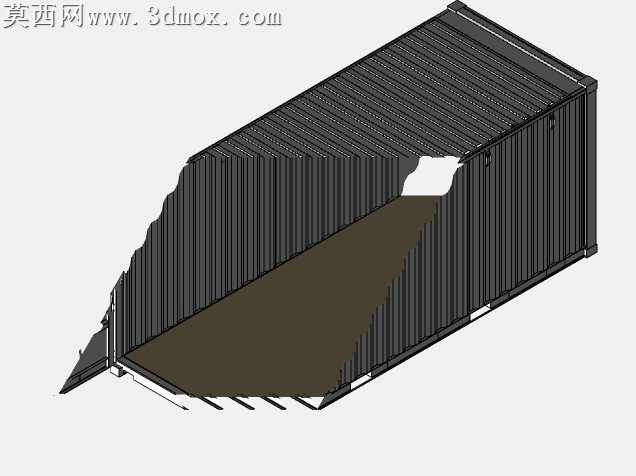

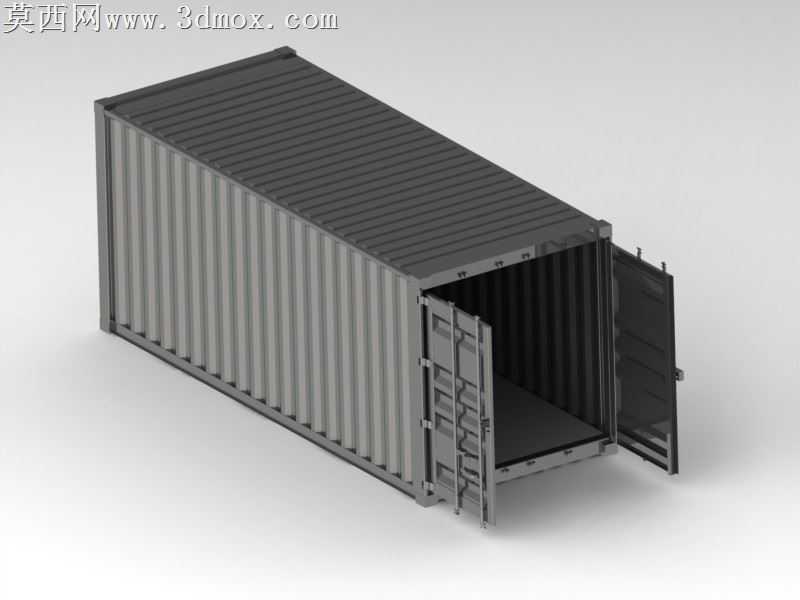

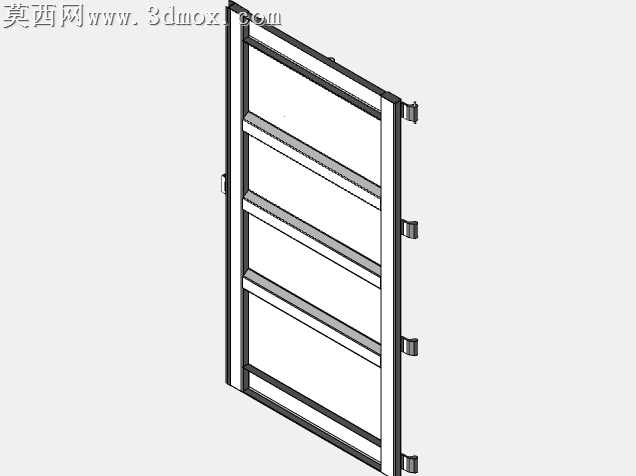

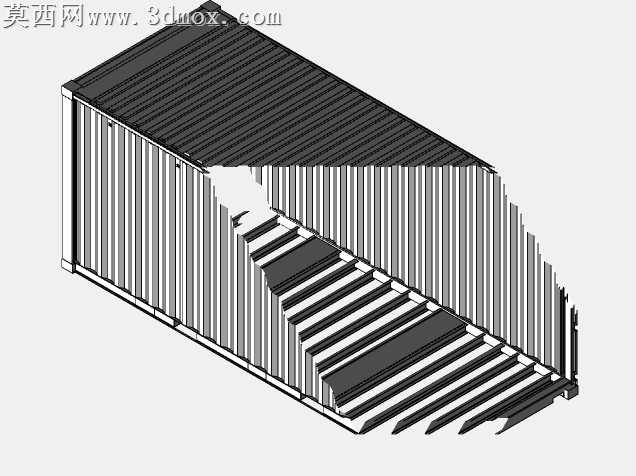

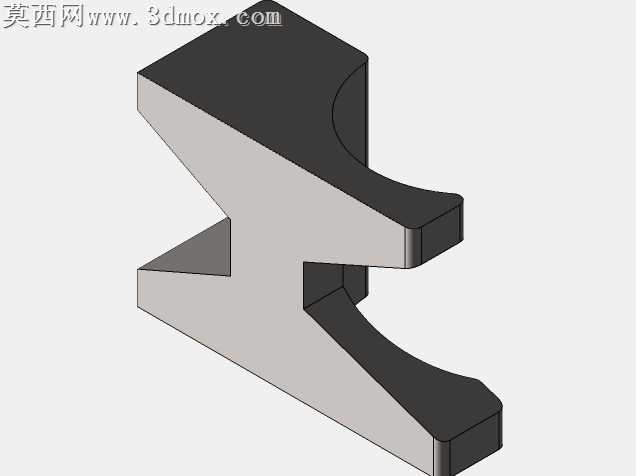

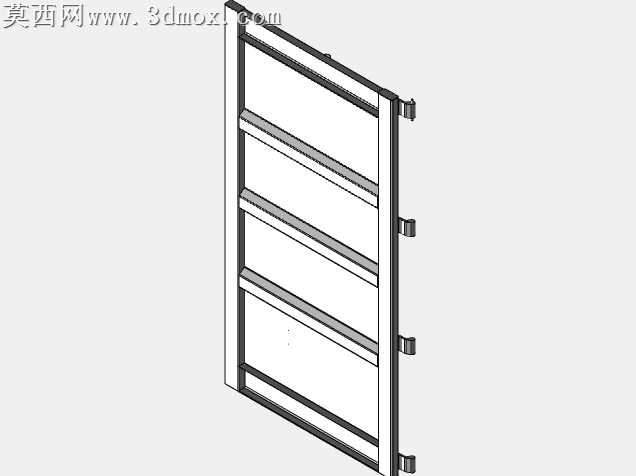

本作品为标准20英尺干货集装箱的三维参数化设计成果，建模阶段严格遵循国际通用集装箱尺寸规范，以SolidWorks为核心建模工具，采用自顶向下的设计思路完成整体结构搭建。建模过程中首先确定集装箱的外部轮廓基准，依次构建底架、侧壁、顶板、端门四大核心组成部分，对每一处结构细节都做了精准还原：侧壁采用常规集装箱的波纹压型钢板结构，建模时通过钣金特征生成波纹形态，还原了压型板的加强筋作用，既保证箱体结构强度，也还原了真实集装箱的外观特征；顶板设计为带微拱的波纹钢板结构，预留了顶板与侧壁、端框的连接装配位，还原了实际生产中的铆接、焊接装配逻辑。端门部分为双开对开门结构，完整还原了门铰链、锁杆、锁座、门把手、门封胶条等细节部件，每一处锁具的配合关系都按照实际产品的运动逻辑做了装配约束，可模拟真实的开门、关门动作，清晰展示集装箱端门的启闭结构原理。底架部分还原了底横梁、木地板承托结构、角件等核心承重部件，八个角件完全按照标准集装箱角件的尺寸参数建模，可适配通用的吊具、锁具连接需求，符合集装箱多式联运的结构要求。材质渲染阶段，箱体主体采用哑光银灰色金属材质模拟耐候钢表面的涂装效果，端门部分采用深灰色哑光金属材质区分，内部腔体做了深色哑光处理模拟空箱内部的视觉效果，渲染时采用柔和的漫反射光照，清晰呈现波纹板的光影层次与结构立体感，整体模型结构完整，装配关系清晰，无多余冗余特征，各部件之间的配合间隙符合实际产品的公差要求，可用于物流装备结构教学、集装箱相关场景搭建、货运方案可视化演示等场景，能够直观展示标准干货集装箱的内部空间布局与外部结构特征，帮助使用者快速理解集装箱的结构组成与设计逻辑。
