VEGAPULS SR68雷达液位计结构设计

　　在化工储罐、粮油仓储、水处理沉淀池这类需要连续监测料位液位的场景里，非接触式测量设备的选型一直是工程人员重点考量的环节，VEGAPULS SR68作为高频雷达物位测量设备，其结构设计完全围绕现场复杂工况的适配性展开。从实际使用场景来看，这款设备可适配常压到中压的密闭储罐、开口料仓，能应对带有轻微粉尘、挥发雾气的测量环境，不需要和被测介质直接接触，避免了粘稠介质粘附、腐蚀性介质侵蚀测量元件的问题，相比接触式的导波雷达、浮球液位计，后期维护的工作量大幅降低。

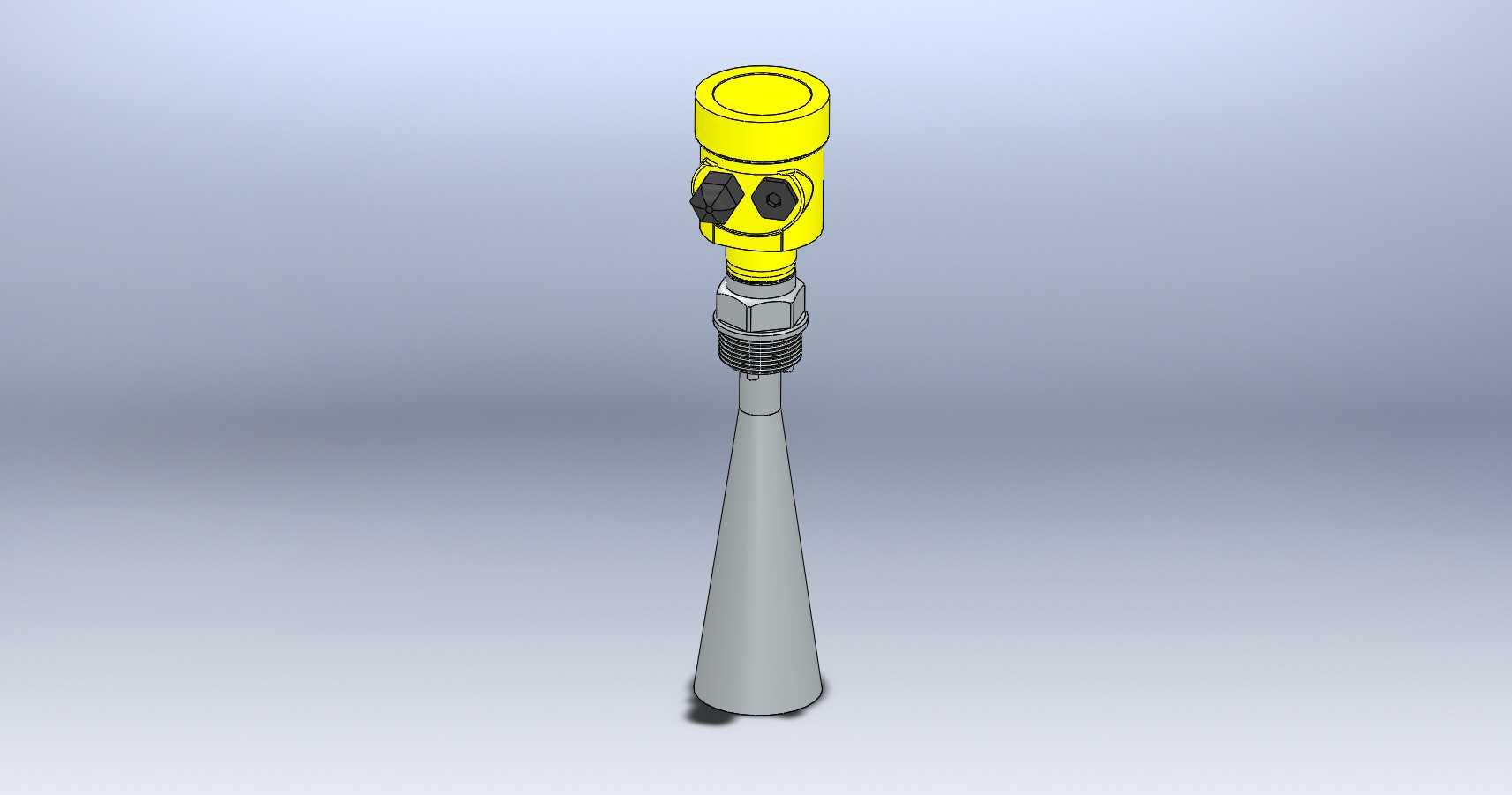

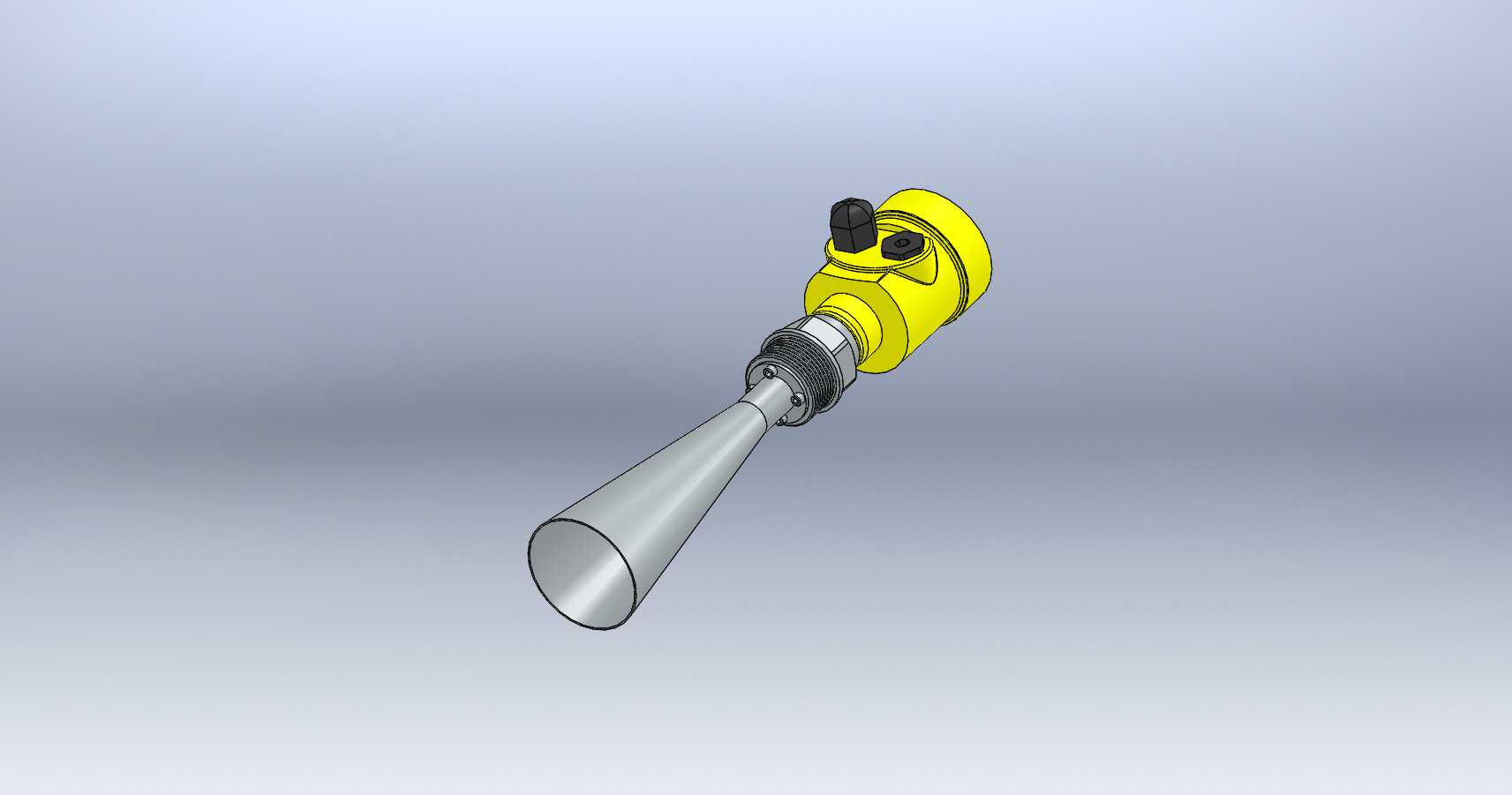

　　从功能实现的结构逻辑来看，设备上部的黄色壳体部分是核心电子仓，内部集成了高频信号发射、接收与处理模块，壳体顶部的两个接线端口分别负责电源接入与信号输出，端口采用螺纹压紧式密封结构，配合壳体端面的密封胶圈，可满足户外安装的防护要求，电子仓外壳采用压铸铝材质做喷塑处理，兼顾散热性能与抗腐蚀能力，壳体侧面的凸起结构是安装对位标记，方便现场安装时调整天线朝向，避免罐内障碍物遮挡信号路径。下部的锥形喇叭天线是信号收发的关键结构，锥角的设计经过匹配计算，既能够保证信号波束的集中性，减少罐壁、内部搅拌装置对回波的干扰，又能让天线表面不易积灰挂料，即使在有少量冷凝水顺着天线流下的工况下，也不会造成信号的大幅衰减。天线与电子仓连接的部位是过程连接段，带有标准外螺纹结构，可适配不同规格的安装法兰或者螺纹接头，满足不同储罐的安装接口要求，连接段内部做了信号屏蔽处理，避免设备自身的电路干扰影响测量精度。

　　从三维建模的设计思路来看，建模时需要优先保证安装接口的尺寸精度，过程连接螺纹的大径、螺距，喇叭天线的口径、锥度长度，电子仓的外径、接线端口的位置尺寸，都需要和实际产品的安装边界保持一致，这样导出的模型才能直接用于设备布局、安装支架设计、储罐开孔校核的工作中。建模时可以将模型拆分为电子仓上盖、电子仓主体、接线端子、过程连接座、喇叭天线几个独立的子零件，既还原实际产品的装配关系，也方便后续做装配干涉检查。外形尺寸上，这款设备的整体长度随喇叭天线的规格不同有所区分，常规工况使用的标准喇叭天线版本，整体长度控制在三百毫米级别，电子仓部分的最大外径在一百毫米左右，安装时需要在储罐顶部预留足够的操作空间，方便后期接线与调试，天线伸入罐内的部分不需要额外加装护罩，只要保证喇叭口正对着被测物料表面，避开罐内的进料流、搅拌桨叶即可。

　　在实际工程选型配套中，这款设备的安装法兰通常根据储罐的耐压等级选配，常压储罐可以选用平板法兰，中压工况需要选用对应压力等级的对焊法兰，建模时如果是做整厂的三维布局，可以根据项目实际选用的法兰规格替换对应接口零件，不需要改动上部电子仓与天线部分的结构。设备的信号输出采用标准工业信号，可直接接入厂区的DCS系统，所以建模时不需要还原内部电路板的细节，只要保证外部安装尺寸、接口位置准确，就能够满足工程设计的使用需求。另外，设备的壳体上带有可视化的调试窗口吗？不，这款型号的调试是通过外接手操器或者远程通讯完成，所以壳体外部没有突出的显示屏幕，整体外轮廓更加规整，也减少了外部突出部件造成的密封薄弱点。在做安装支架设计时，需要考虑设备的整体重量，这款设备整体重量不到两千克，采用厚度两毫米的碳钢折弯支架就可以满足承重要求，支架的安装孔需要和电子仓侧面的安装螺孔位置对应，保证安装后设备的天线保持竖直向下，倾斜角度不能超过三度，否则会造成信号反射路径偏移，影响测量的准确性。

　　从结构细节来看，喇叭天线的壁厚控制在两毫米左右，采用不锈钢材质拉伸成型，表面做抛光处理，减少物料粘附的可能，天线和过程连接座之间采用焊接固定，焊缝处做平滑打磨，避免出现尖角造成信号反射。电子仓的上下盖之间采用螺纹连接加密封圈的结构，不需要额外的螺栓紧固，现场拆装调试更加方便，接线端口的防水接头采用尼龙材质，可适配不同外径的电缆，保证接线后的密封性能。在三维建模过程中，这些细节结构的还原能够帮助设计人员更好地评估现场安装的可行性，比如在空间狭小的罐顶安装时，能够提前判断拆装电子仓上盖是否会和周边的管道、护栏发生干涉，接线时电缆的弯曲半径是否满足要求，避免现场安装时才发现空间不足的问题。
