多圈光学空心轴传感装置结构设计

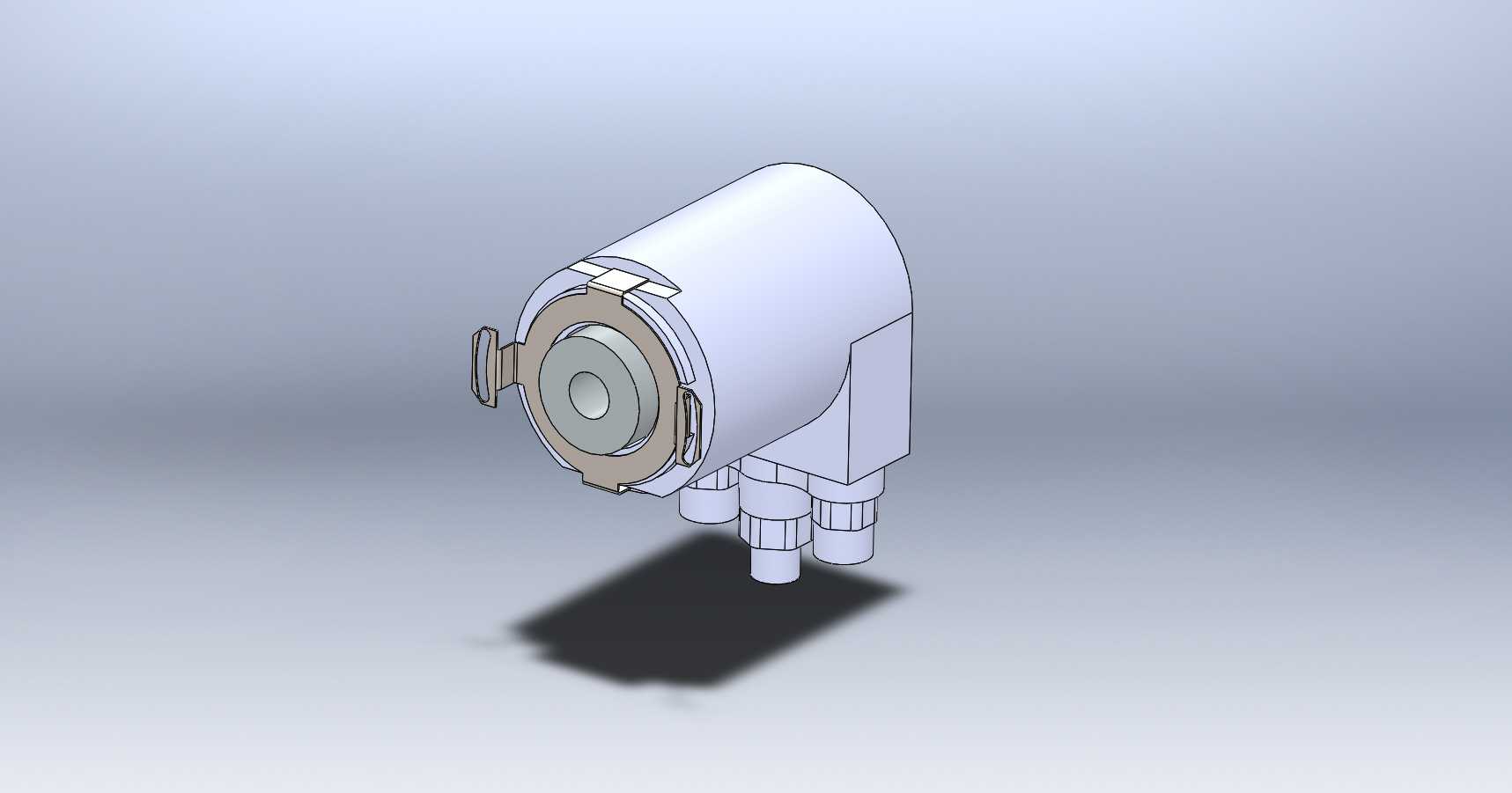

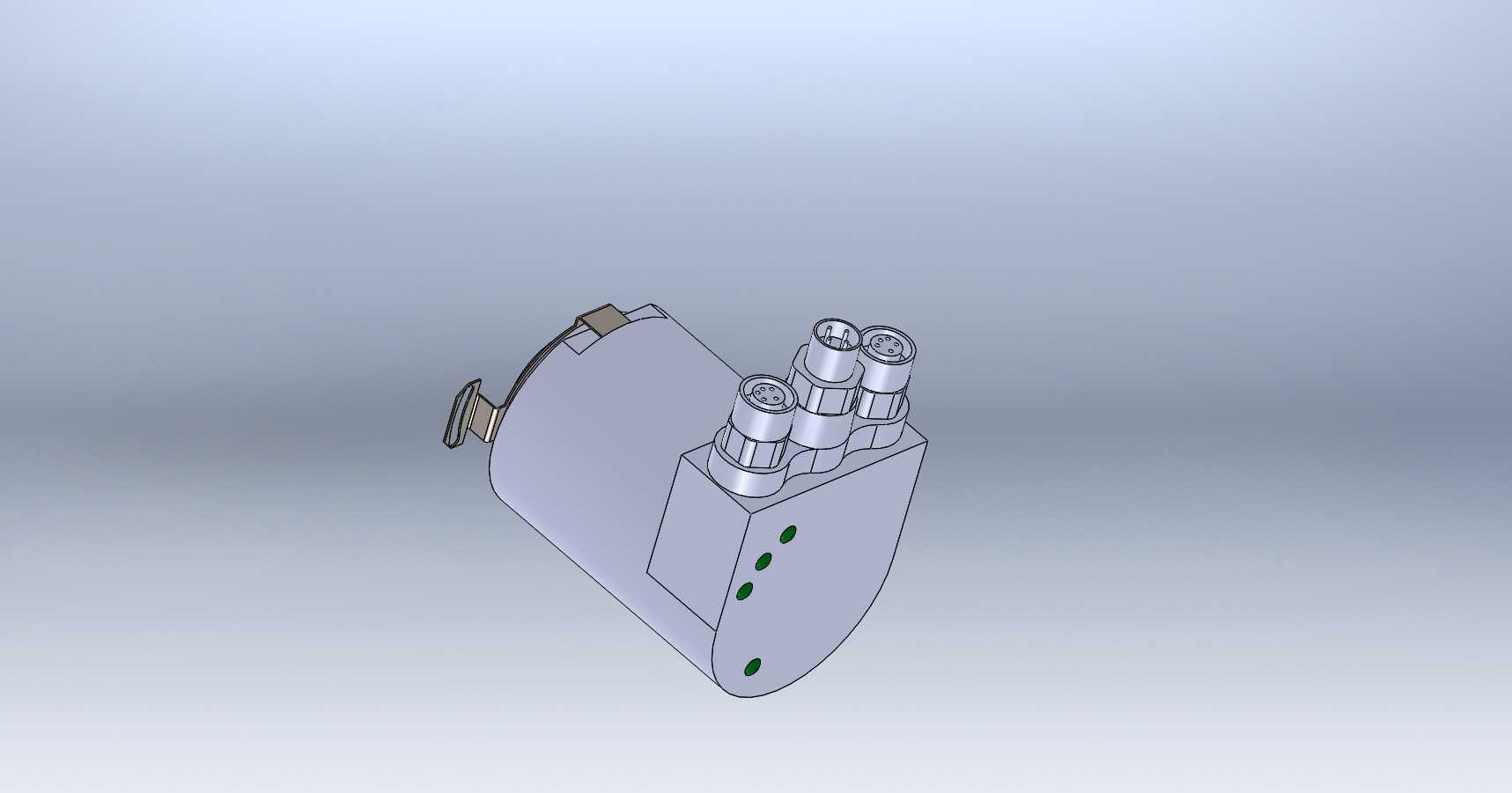

　　在工业自动化产线的旋转工位检测场景中，这类多圈光学空心轴传感装置的应用覆盖了大量需要持续采集旋转位置、圈数信号的工位，比如包装机械的送膜辊轴传动、机床主轴的转速与位置反馈、自动化仓储堆垛机的行走轮轴转角检测，甚至是风电设备偏航系统的旋转角度采集，都需要这类能够穿轴安装的传感部件来完成信号采集。不同于实心轴的传感元件，空心轴的结构设计可以直接套在被测转轴上，省去了额外的联轴器连接结构，既减少了安装占用的轴向空间，也避免了联轴器安装同轴度误差带来的检测精度偏差，这一点在紧凑型设备的结构布局中优势格外明显。从结构设计的角度来看，这款传感装置的主体采用半圆弧端盖的柱形壳体，壳体侧面预留的三个航空插头接口分别对应电源输入、

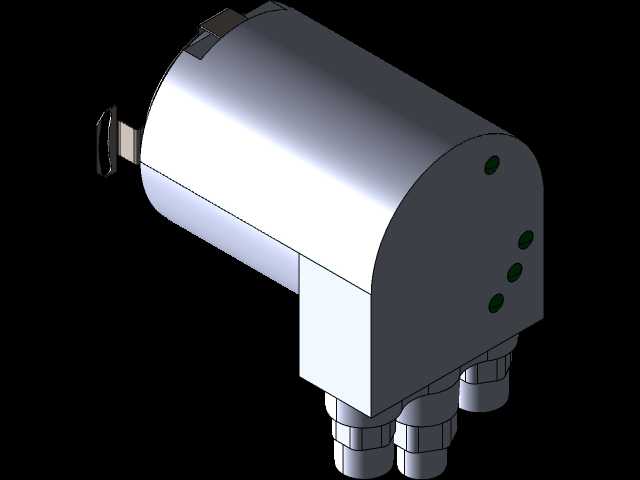

　　PROFINET总线信号输出、冗余信号传输通道，接口采用标准M12规格的螺纹连接结构，能够在车间多粉尘、少量切削液飞溅的工况下保证连接可靠性，避免信号接触不良的问题。壳体侧面排布的四个指示灯孔位，分别对应电源状态、总线通讯、信号正常、故障报警四个状态指示，现场运维人员不需要打开电气柜，直接在设备旁就能观察传感装置的运行状态，大幅降低了日常巡检的工作量。设计过程中，壳体的安装基准面做了0.02mm的平面度公差要求，保证安装时传感装置与被测转轴的同轴度控制在允许范围内，避免空心轴内部的光学码盘与读头之间出现剐蹭，影响检测精度甚至损坏内部光学元件。空心轴的内孔直径适配行业通用的20mm、25mm标准转轴尺寸，安装时不需要额外加工转接轴套，

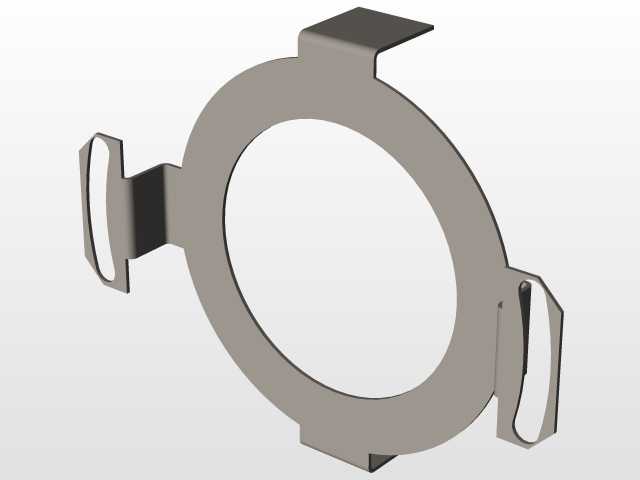

　　只要将传感装置套入转轴后，通过壳体侧面的顶丝完成周向固定，再将壳体上的安装耳片与设备支架连接完成防转固定即可，整个安装过程不需要复杂的工装调整，普通装配人员按照作业指导书就能完成安装调试。内部的光学检测组件采用非接触式的读头设计，码盘与读头之间保留0.2mm的均匀间隙，转轴旋转过程中没有机械接触磨损，相比接触式的电位器类传感元件，使用寿命能够提升数倍，也不会出现长期使用后接触磨损导致的信号漂移问题。多圈检测的功能设计可以在设备断电重启后，依然准确记录转轴的累计旋转圈数，不需要设备开机后重新执行回零操作，这对于一些不允许随意回零的连续生产工位来说，能够大幅减少设备重启后的对位调整时间，提升产线的运行效率。在安装边界的尺寸控制上，

　　整个传感装置的轴向总长度控制在120mm以内，径向最大尺寸不超过80mm，在设计设备结构时，只需要在转轴端部预留出对应的安装空间，不需要额外扩大设备的整体布局尺寸，对于老设备的传感部件升级改造也十分友好，不需要对原有设备的结构做大规模改动就能完成替换。壳体的材质选用压铸铝合金，表面做阳极氧化处理，既保证了结构强度，能够承受车间日常作业中的轻微磕碰，也具备不错的抗电磁干扰能力，避免车间内变频器、伺服电机工作时产生的电磁干扰影响信号传输的稳定性。在实际选型应用时，需要注意被测转轴的径向跳动量不能超过0.1mm，否则长期运行可能会导致内部码盘与读头的间隙变化，影响检测信号的稳定性；安装时顶丝的锁紧扭矩要控制在推荐范围内，避免扭矩过大导致空心轴变形，影响转轴的正常转动。这类带PROFINET总线接口的传感装置，可以直接接入工厂的工业以太网总线系统，不需要额外加装信号转换模块，能够直接将位置、圈数信号传输给PLC控制系统，简化了电气接线的工作量，也减少了中间信号转换环节带来的误差，在当前主流的智能工厂产线搭建中，这类总线型传感部件的应用占比正在逐年提升。
