四轴CNC路由器加工主轴组件结构设计

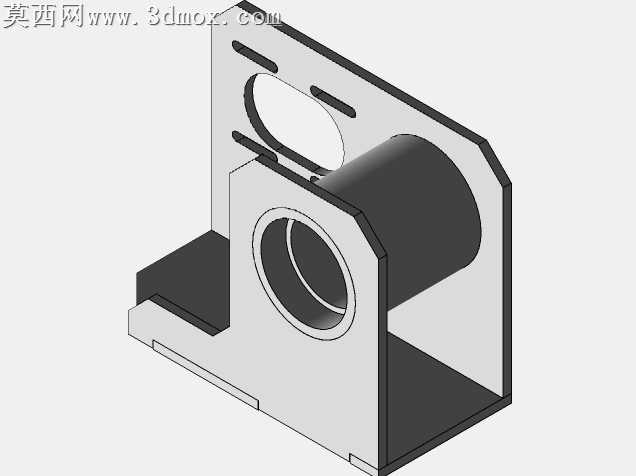

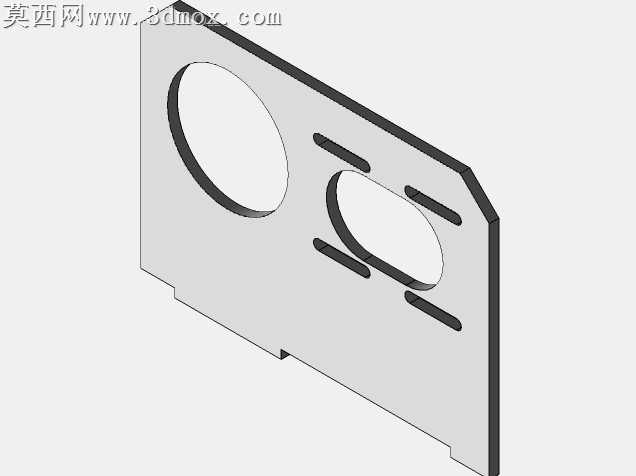

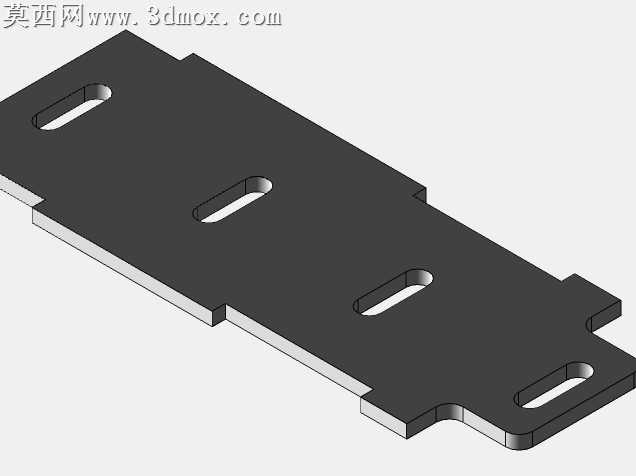

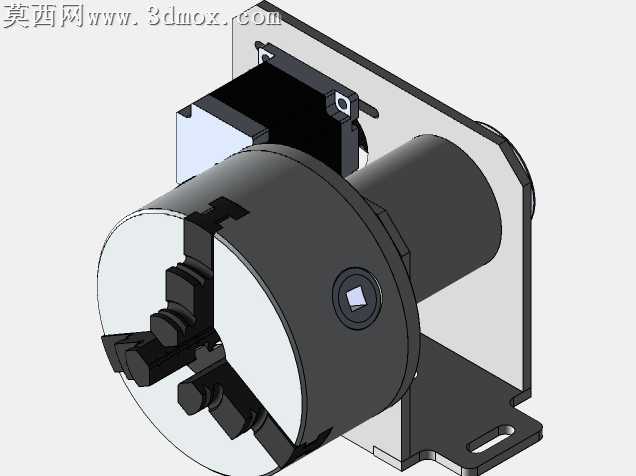

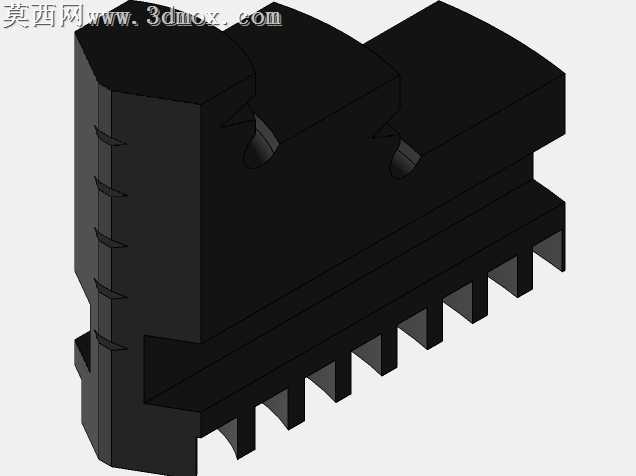

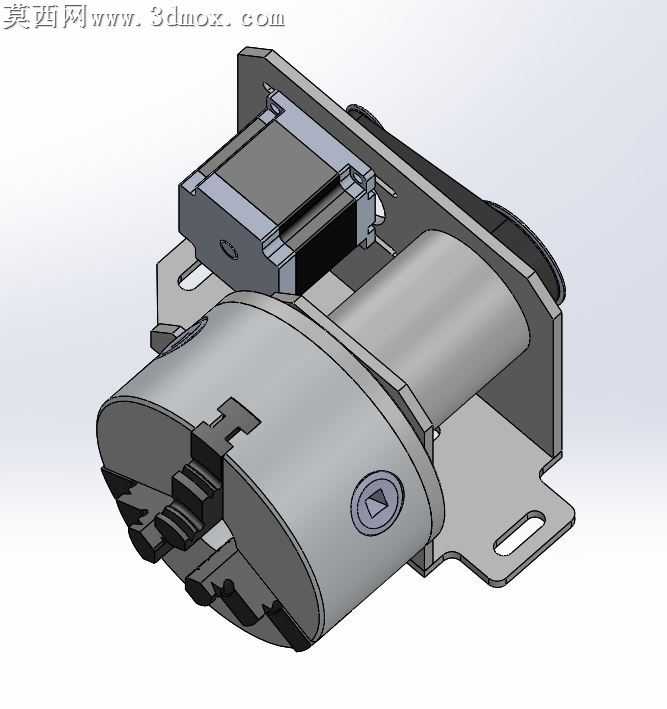

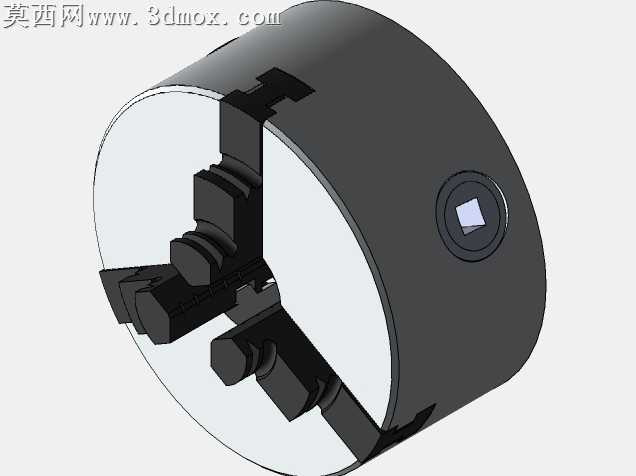

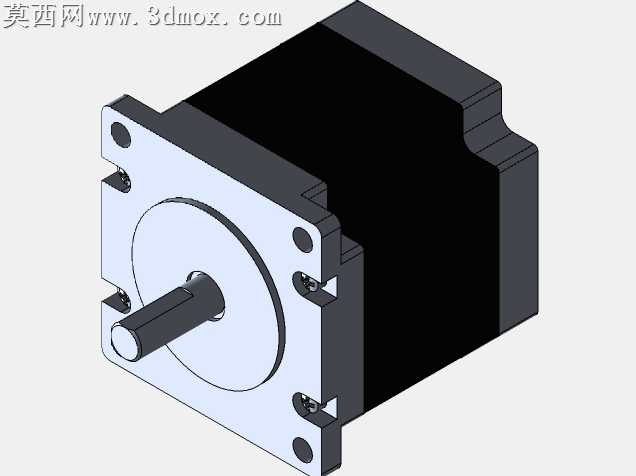

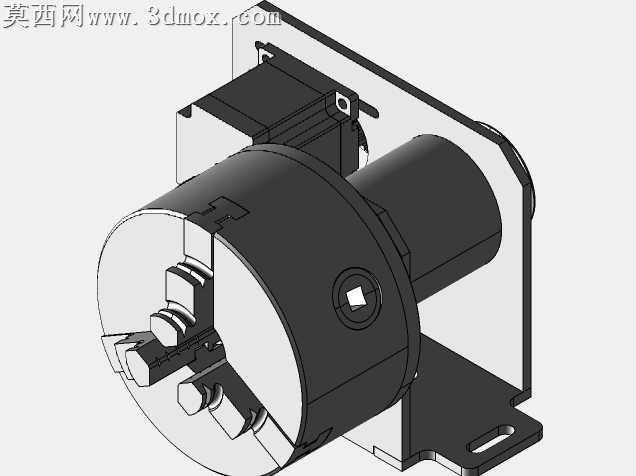

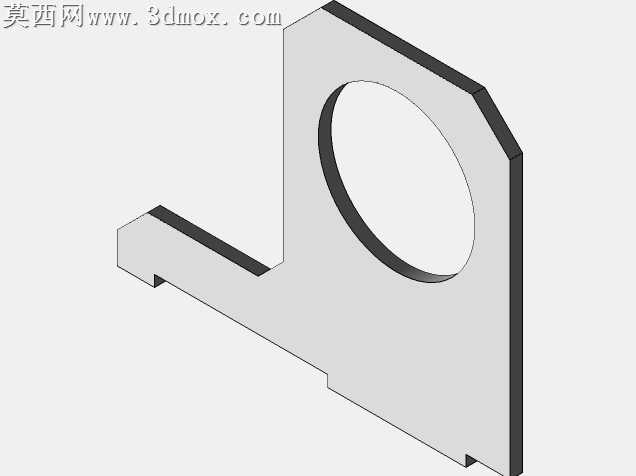

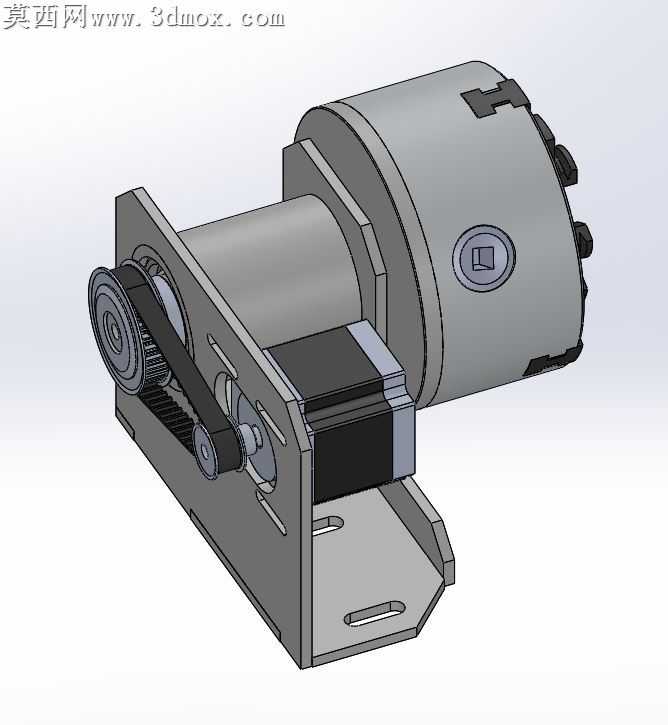

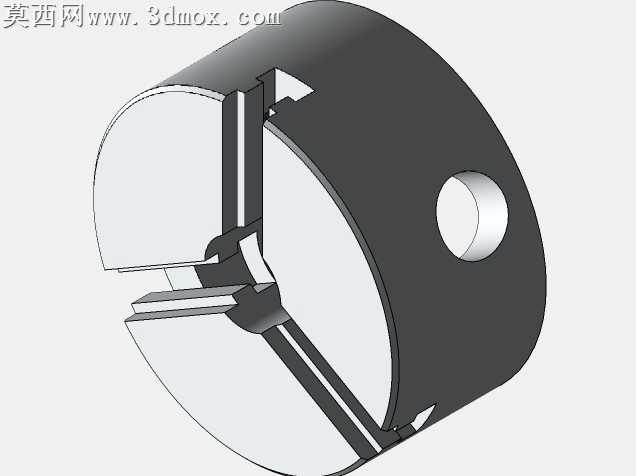

本模型为四轴CNC路由器的核心加工执行组件，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工装配的公差配合要求，对每一处连接结构、运动部件都做了精准的尺寸约束，确保各零件装配后不存在干涉问题。模型整体采用分层装配逻辑构建，首先完成核心筒状加工主体的建模，对主体前端的夹装定位结构做了细节还原，包括多瓣式夹头的卡槽结构、锁紧配合的凸起卡位，都按照实际加工部件的功能结构做了1:1复刻，保证夹头装夹刀具时的锁紧结构逻辑符合实际机械原理。其次完成驱动单元的建模，将驱动模块与主体传动部位的连接结构做了精准匹配，驱动模块的安装定位槽、固定孔位都与主体后端的连接位完全对应，还原了动力传输的结构路径。模型的安装支架部分采用钣金折弯结构的建模逻辑，还原了支架的折弯圆角、安装腰型孔、支撑加强筋结构，腰型孔的设计可实现组件安装时的位置微调，满足实际设备装配时的位置校准需求。材质渲染方面，对主体金属外壳赋予了哑光磨砂金属材质，还原铝合金机加工部件的表面质感，驱动模块部分做了深色工程塑料与金属结合的材质区分，支架部分赋予镀锌钣金的材质效果，夹头部位做了发黑处理的金属材质表现，不同材质的粗糙度、反光度参数都经过反复调试，让整体渲染效果贴近真实工业部件的视觉表现。结构设计上充分考虑了组件的实用性，主体侧面设置的操作标识位做了凹陷建模处理，还原实际部件的标识安装结构，各部件的连接螺丝孔位都做了沉头孔设计，保证螺丝安装后不会突出部件表面影响装配。整体建模过程中对运动部件的活动行程做了限位结构的还原，确保夹头的锁紧、驱动轴的传动都符合实际机械运动逻辑，没有出现结构穿模、运动路径冲突的问题，完整还原了四轴CNC路由器加工头的全部结构细节，可用于设备结构展示、装配教学、改装设计参考等场景。
