三爪自定心卡盘机床夹持工装结构

该三爪自定心卡盘是机床加工领域应用极为广泛的工件夹持核心部件，主要适配普通车床、经济型数控车床、外圆磨床、内圆磨床以及分度头等加工设备，也可搭配专用工装转接板用于铣床、钻床的辅助装夹作业，承担回转类、盘类、短轴类工件的装夹定位功能，是金属切削加工环节保障工件同轴度、装夹稳定性的关键工装。在实际生产场景中，这类卡盘可直接装夹直径在适配范围内的圆形、正三边形、正六边形等规则截面工件，通过三个卡爪的同步径向移动实现自动定心，无需操作人员反复找正工件中心，能够大幅缩短单件装夹的辅助工时，尤其适合中小批量回转类零件的批量加工场景，在通用机械加工、五金零件制造、汽车零部件粗精加工、教学实训设备配套等领域都有极高的普及率。

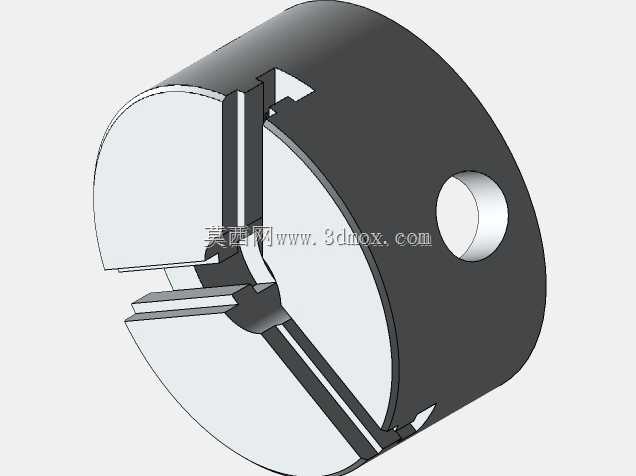

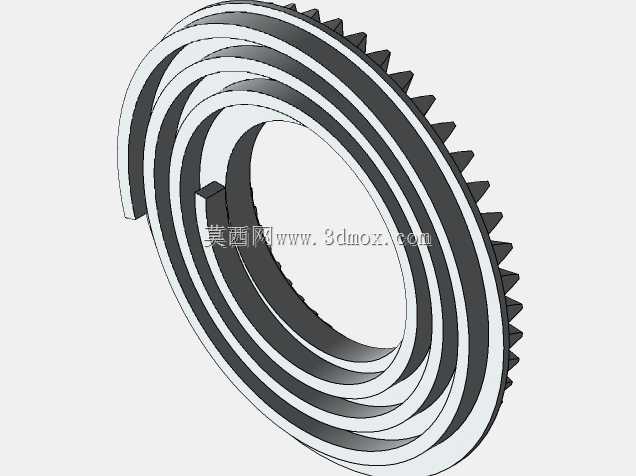

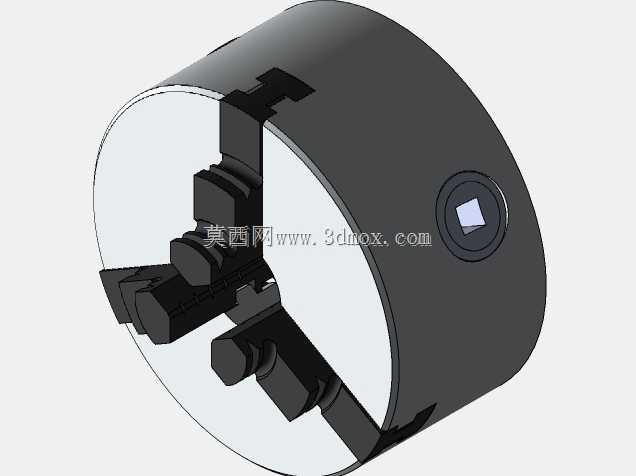

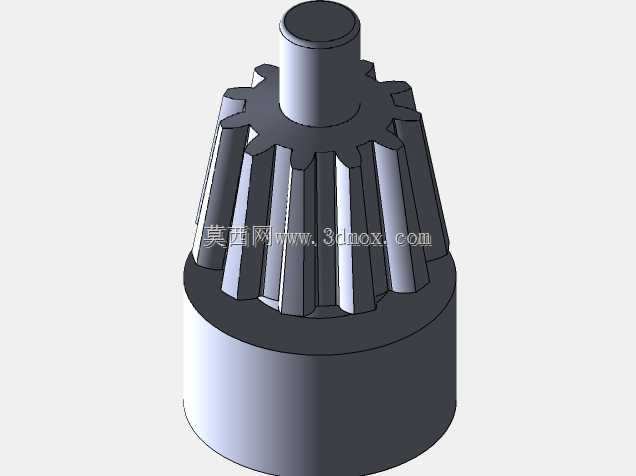

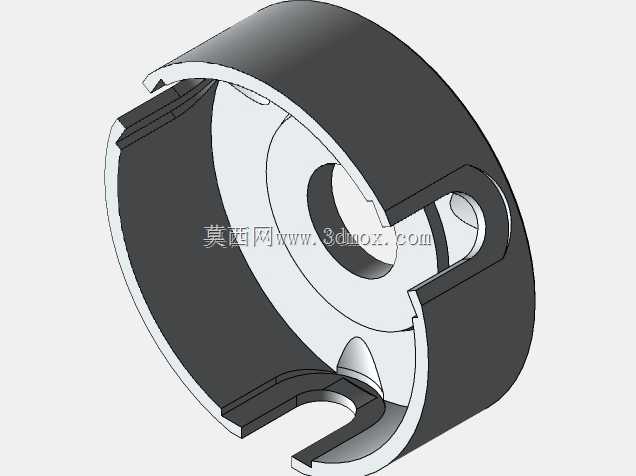

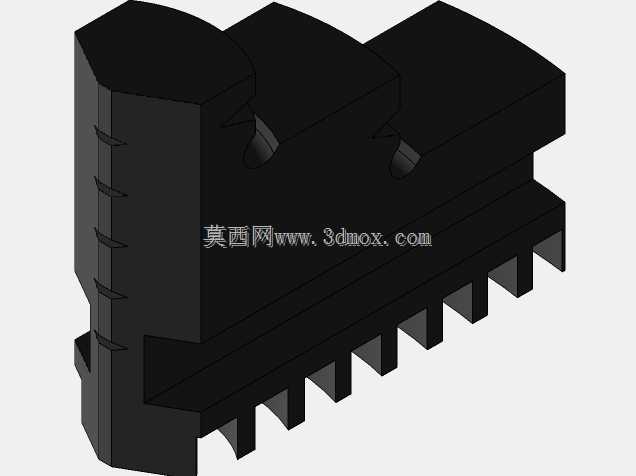

从功能特性来看，该卡盘采用盘形主体内置大螺距平面螺纹的传动结构，三个卡爪等距嵌装在盘体正面的径向T型导槽内，当使用卡盘扳手插入盘体侧方的方孔转动时，会带动内部的伞齿轮与平面螺纹副传动，驱动三个卡爪沿导槽同步做向心或离心移动，实现对工件的夹紧与松开，其自定心精度可满足常规IT7-IT8级加工的同轴度要求，卡爪采用可拆卸式结构，可根据装夹需求换装正爪、反爪，分别适配小直径工件的内撑装夹、大直径工件的外夹装夹，拓展装夹尺寸范围。

在设计思路上，该卡盘优先保障装夹刚性与传动可靠性，盘体采用高强度铸铁整体铸造成型后经时效处理消除内应力，避免长期使用出现形变导致定心精度下降；导槽部位经高频淬火处理提升耐磨性能，延长卡盘的使用寿命；内部螺纹副采用大升角设计兼顾传动效率与自锁性能，夹紧工件后可在切削载荷作用下保持锁止状态，不会因切削振动出现卡爪松动退夹的问题。外形与安装边界方面，该卡盘为标准短圆柱连接结构，盘体背面设置有与机床主轴端盖适配的止口与安装螺栓孔位，可直接适配对应规格的机床主轴法兰，安装时无需额外制作转接件；盘体整体为圆柱形结构，径向尺寸与装夹直径范围匹配，侧方扳手孔位置预留了足够的扳手操作空间，正面卡爪行程覆盖常规加工工件的直径区间，安装后卡盘的回转外径不会超出机床主轴的安全防护范围，可直接配套标准卡盘防护罩使用，满足机床安全操作的规范要求。
