带移动机架的滚筒式物料分离鼓结构

　　在散料处理的各类生产场景中，颗粒与粉状混合物料的分级分选是极为常见的工序环节，这款滚筒式分离鼓的结构设计，正是针对中小批量散料的连续分选需求开发，可适配食品加工、农副产品处理、小型化工原料筛分、固废初步分拣等多类场景，相比平面振动筛分设备，滚筒式结构的物料通过性更强，不易出现网孔堵塞的问题，尤其适合含一定湿度、易粘连的混合物料分选作业。

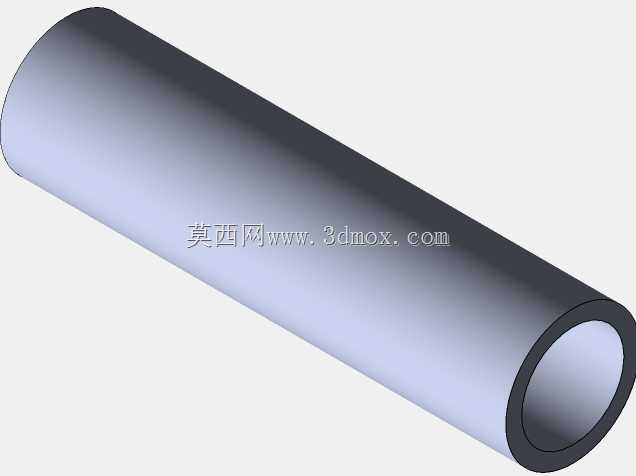

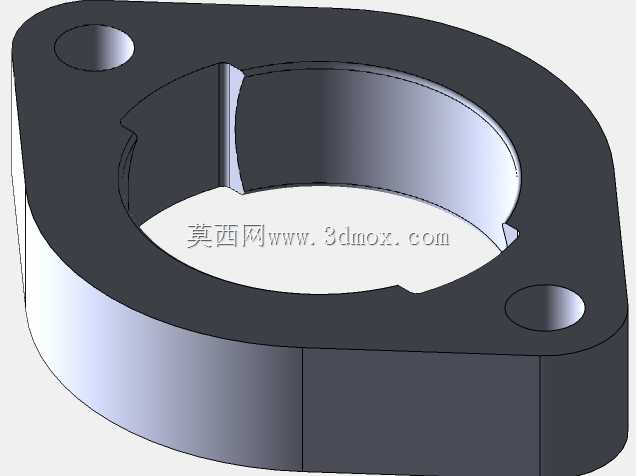

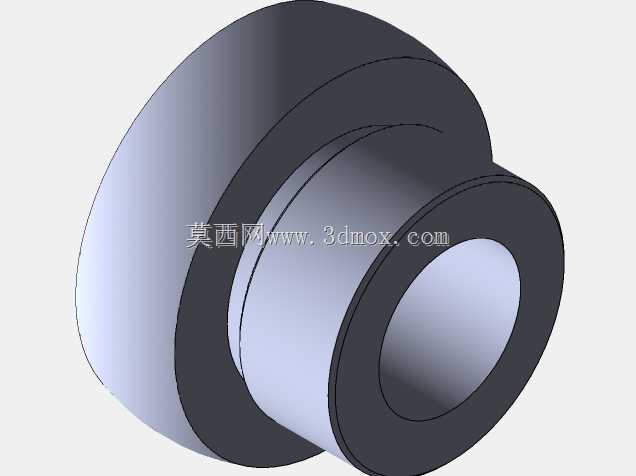

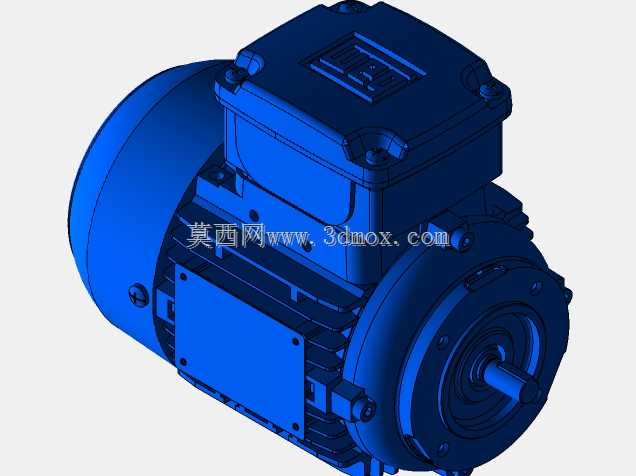

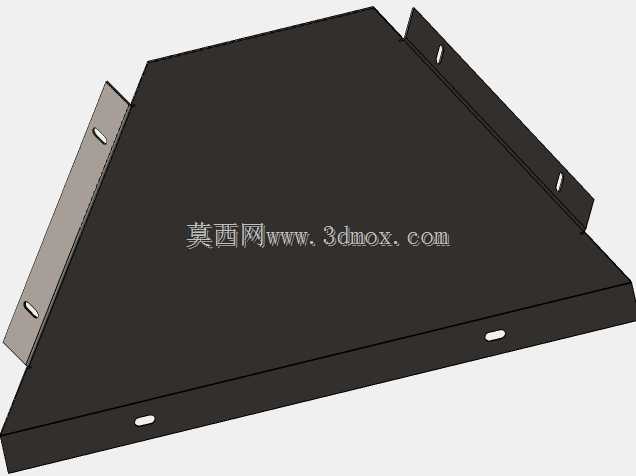

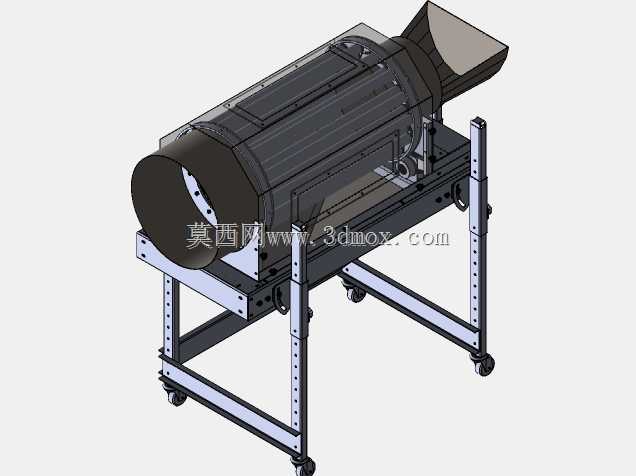

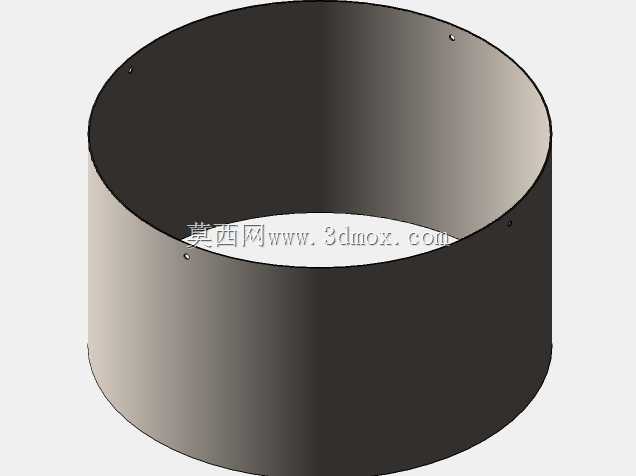

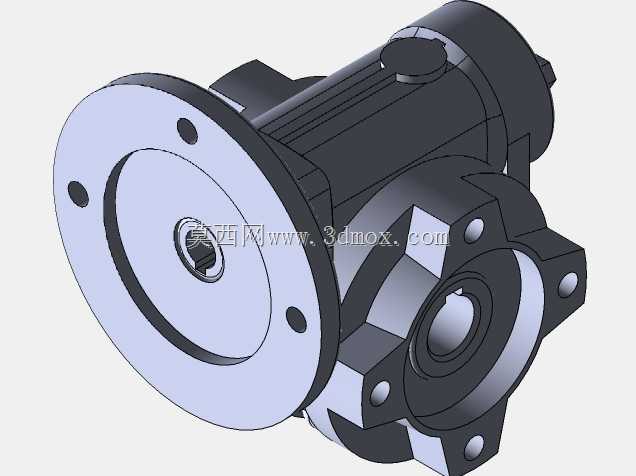

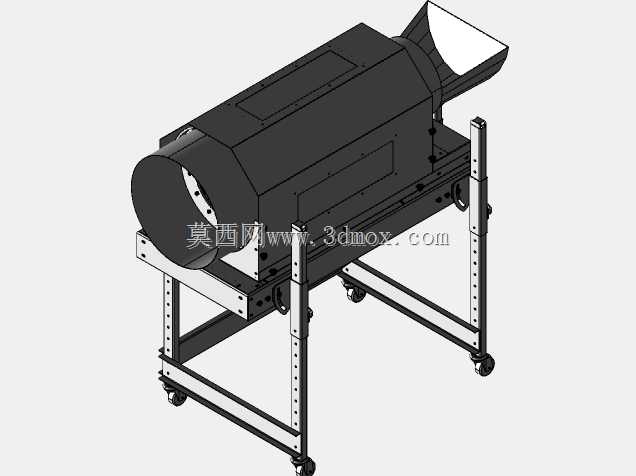

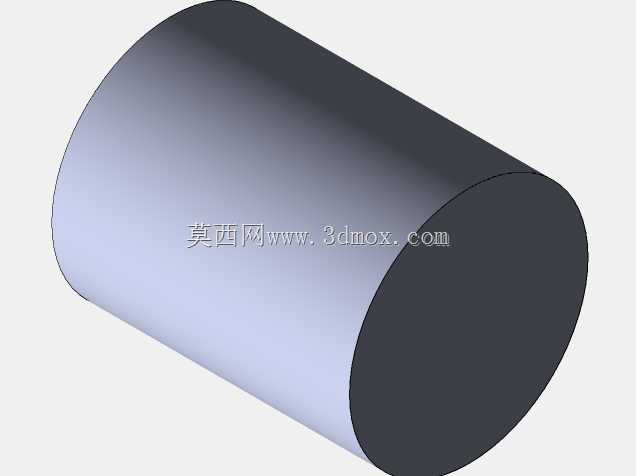

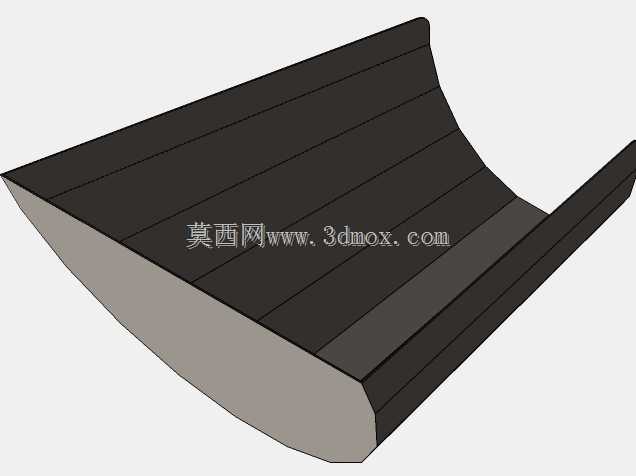

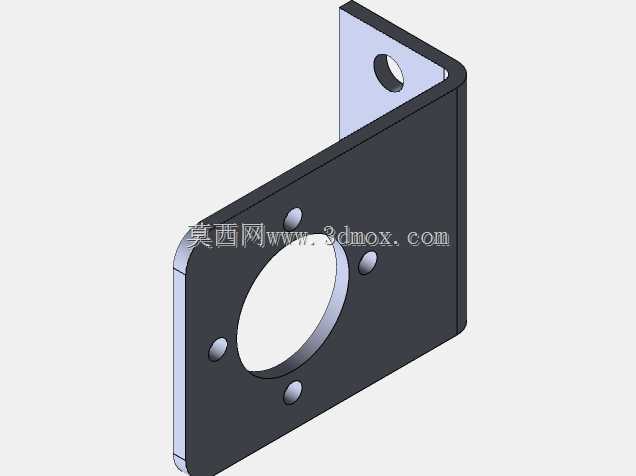

　　从整体结构来看，设备核心为卧式布置的圆柱形滚筒筛体，滚筒一端为大口径进料端，另一端设置倾斜导料出料槽，筛体通过两端的支撑轴座固定在两侧立式安装板上，动力传递组件隐藏在滚筒端盖内侧，可通过外接减速驱动单元带动滚筒以恒定低转速转动，物料从进料端进入滚筒内部后，随滚筒转动不断翻滚，粒径小于筛网孔径的物料会透过筛网落入下方接料区域，大粒径物料则沿滚筒轴向倾斜角度逐步向出料端移动，最终从导料槽排出，完成不同粒径物料的自动分离。

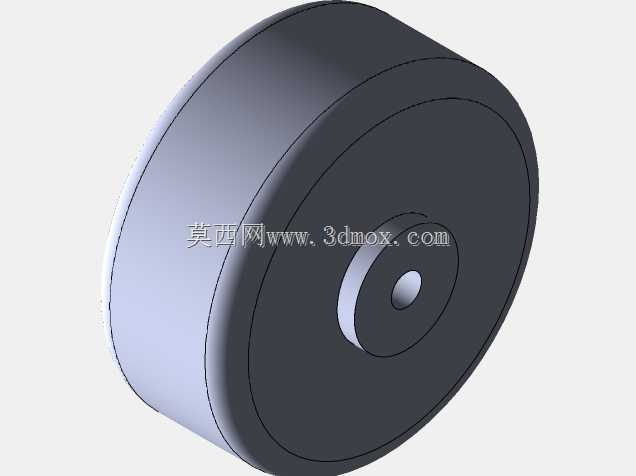

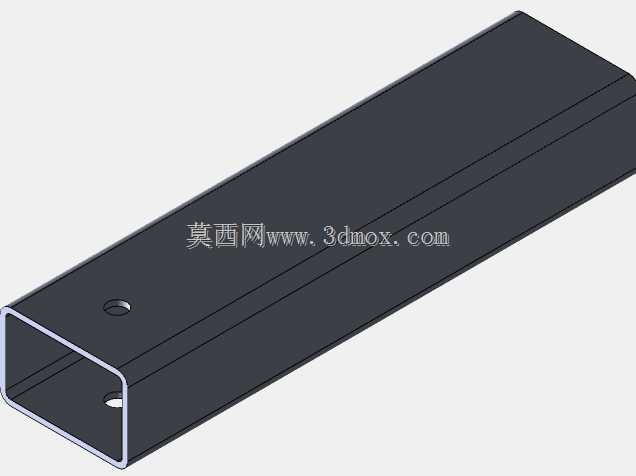

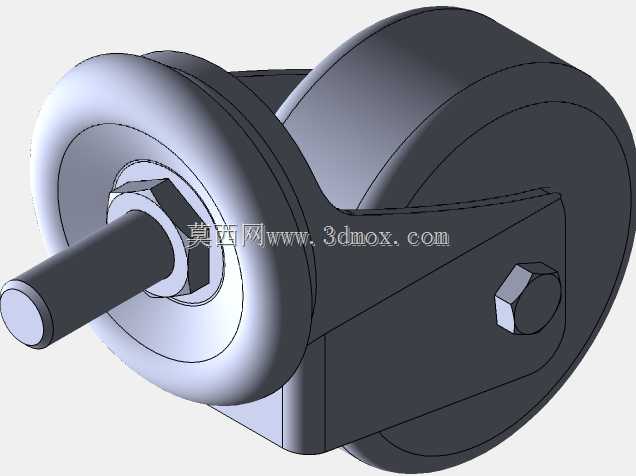

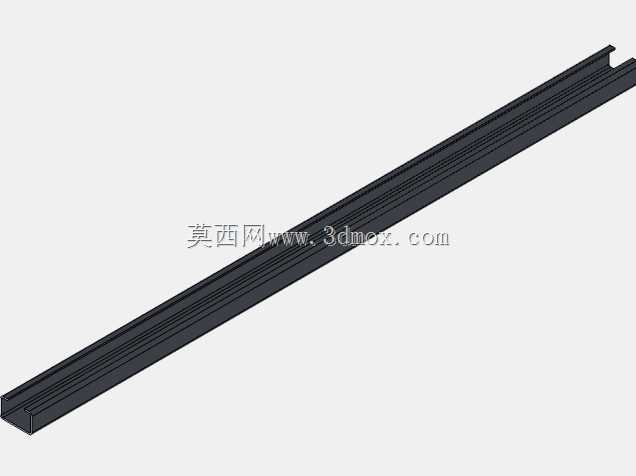

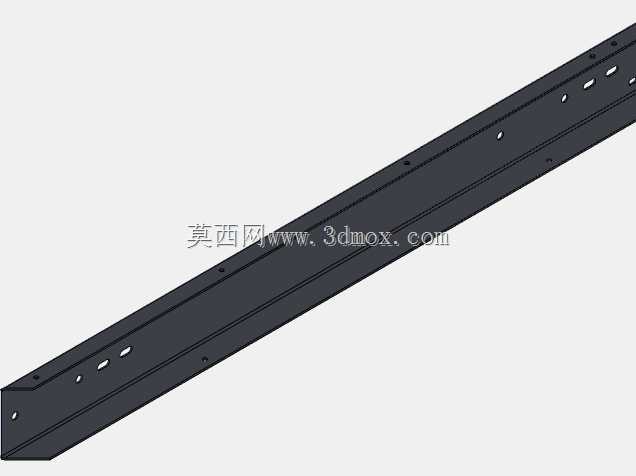

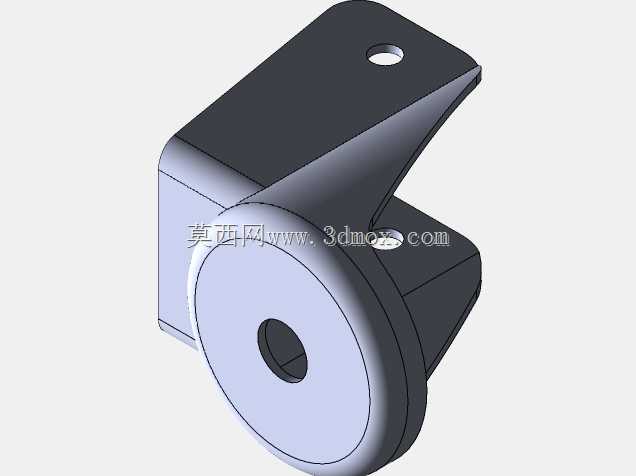

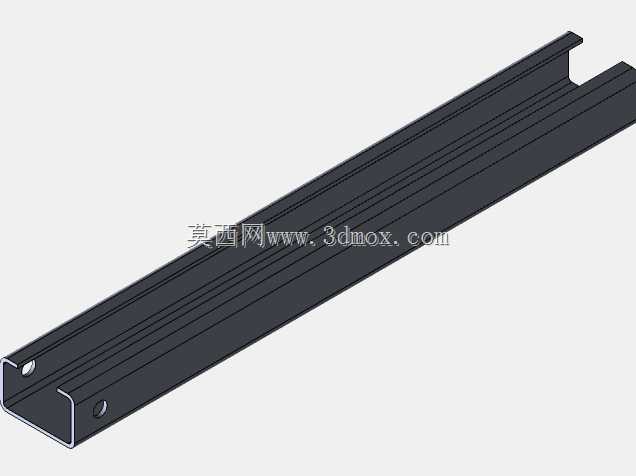

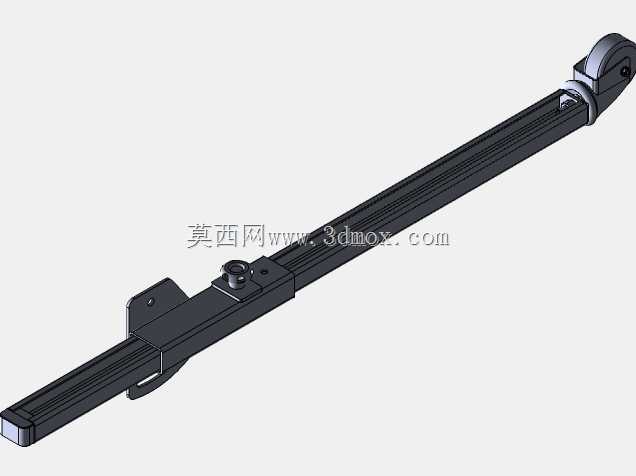

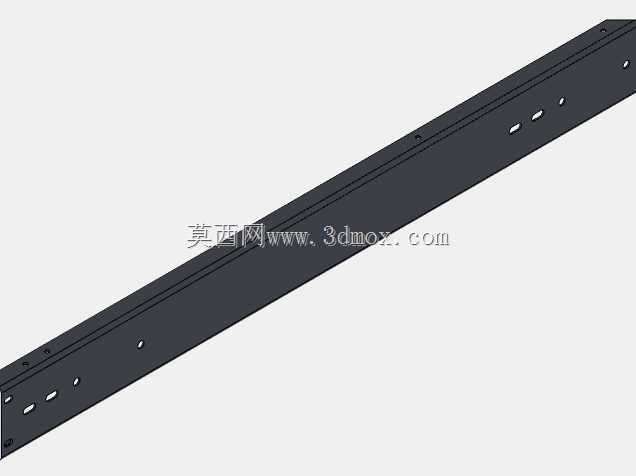

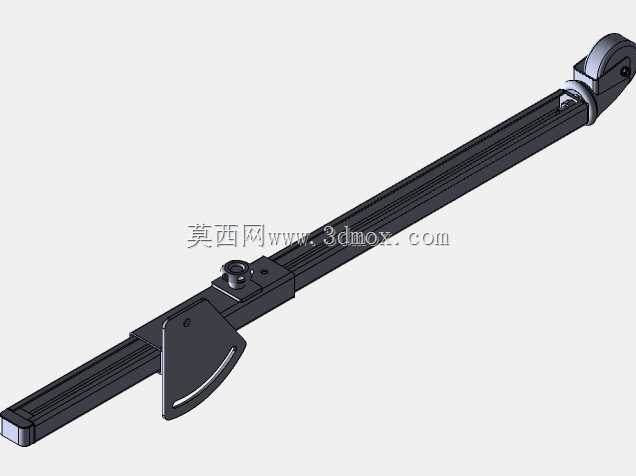

　　支撑部分采用铝型材搭建的双层框架结构，两侧立式支撑立柱上开设等间距调节孔位，可根据实际接料容器的高度、现场作业的操作高度需求，灵活调整滚筒筛体的安装高度，适配不同的产线对接要求；框架底部安装四个带刹车功能的万向脚轮，既可以在车间内灵活推移设备，切换不同作业点位，到位后踩下刹车即可固定设备位置，无需额外打膨胀螺栓做地面固定，适合多工位轮换作业的小型生产车间、实验室中试场景使用。

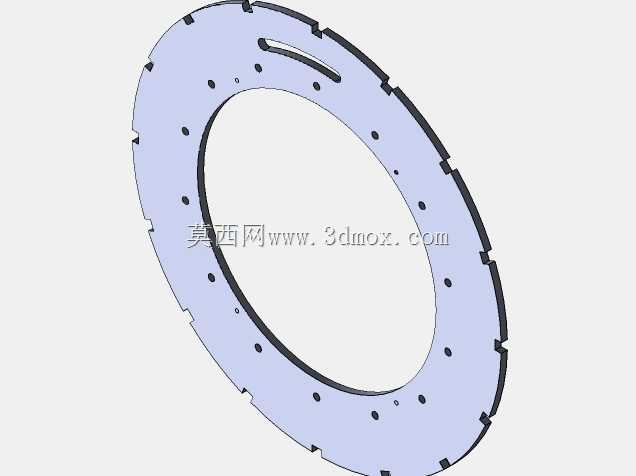

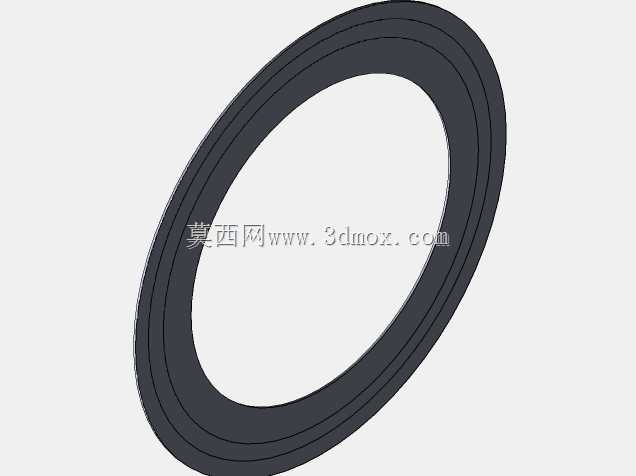

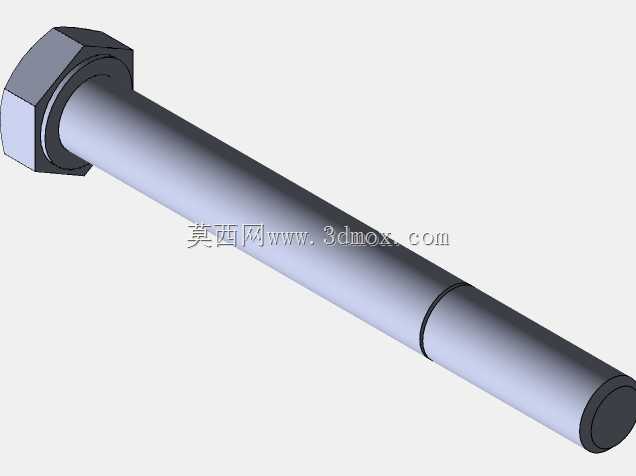

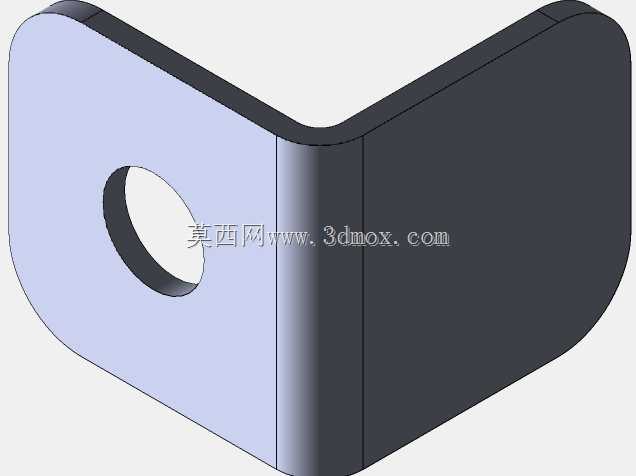

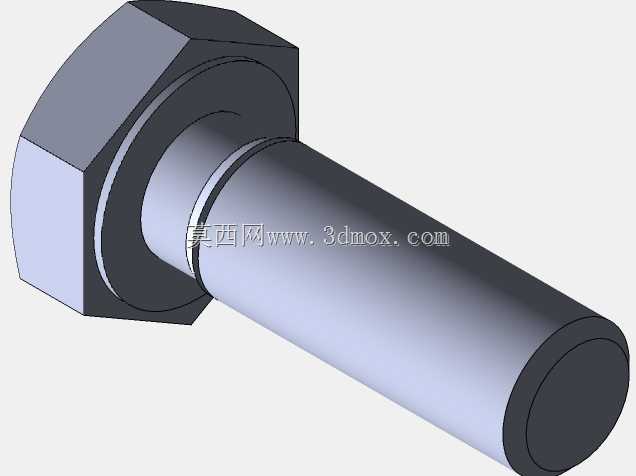

　　设计过程中重点考量了设备的维护便捷性，滚筒筛网采用分片式快装结构，松开端盖的快拆紧固件即可更换不同孔径的筛网，适配不同粒径的分选需求，无需整体拆解滚筒主体；框架的铝型材连接采用标准角件与T型螺栓固定，所有连接点位都预留了工具操作空间，日常检修、部件更换时无需特殊工装即可完成拆装。滚筒的转动密封位置采用间隙式挡料结构，避免细粉料从转轴位置泄漏，同时不会因为密封件的摩擦增加转动阻力，降低驱动单元的负载损耗。

　　安装边界方面，设备整体为卧式长方体布局，底部框架的长宽尺寸控制在1.2米×0.6米范围内，常规安装状态下整机高度在1.1米左右，调整立柱安装高度后最高可将筛体抬升至1.4米的操作高度，设备总重量控制在合理范围，单人即可推动移位；安装时仅需保证地面基本平整，脚轮刹车锁定后即可稳定运行，无需额外的基础施工，对接上下游设备时，可通过调整机架高度让进料端与上游出料溜槽对齐，出料导料槽可直接对接下游输送设备或者接料桶，适配性较强。

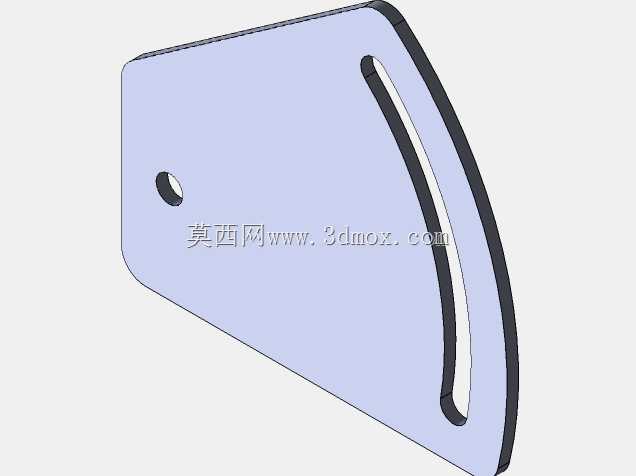

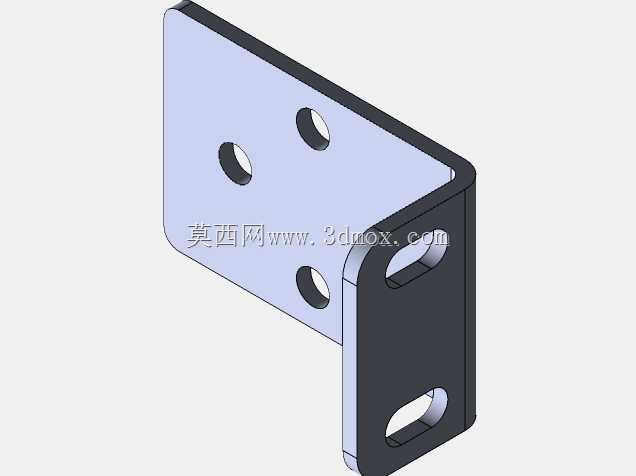

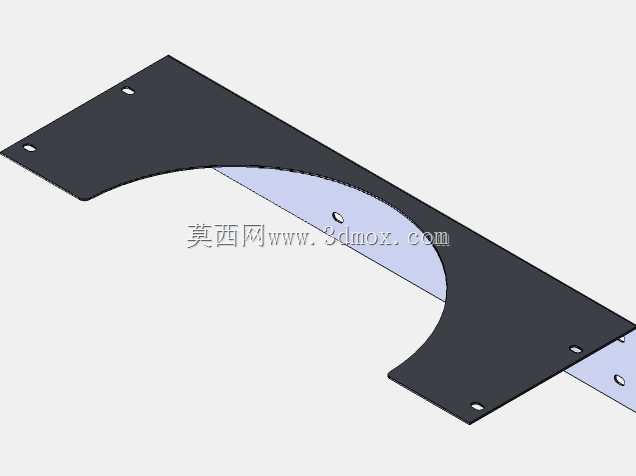

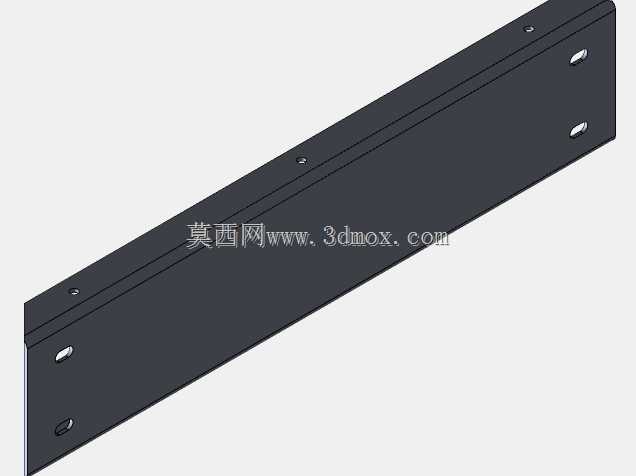

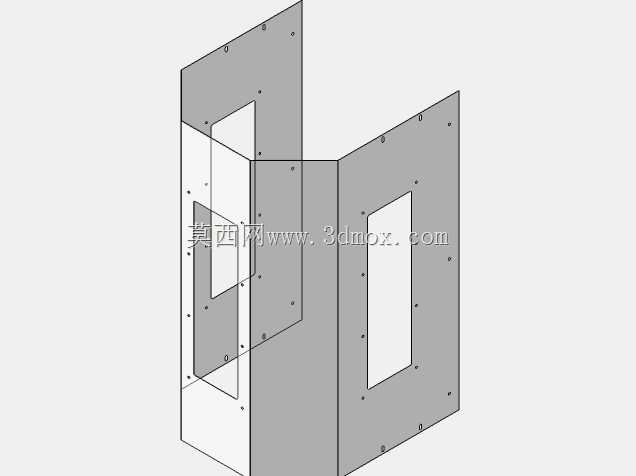

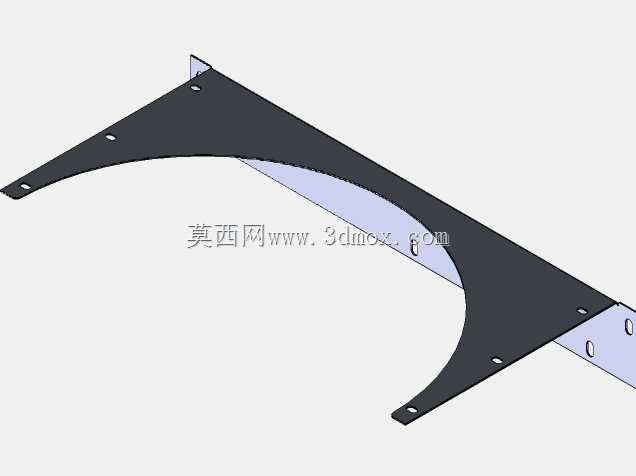

　　从结构合理性来看，滚筒的倾斜角度设置为3度，既保证物料有足够的轴向移动速度，避免物料在滚筒内部堆积，又不会因为倾角过大导致物料停留时间过短、筛分不充分；两侧支撑板采用加厚钢板折弯成型，足够承受滚筒满料运行时的动载荷，长时间运行不会出现支撑板变形的问题；框架底部的横向支撑梁做了加强处理，可在下方放置接料斗或者小型输送装置，承接筛下物料，整体结构没有冗余设计，所有部件都服务于物料分选的核心功能，同时兼顾了移动灵活性与安装调试的便捷性，适合中小规模生产场景的散料分选作业使用。
