八辐式机器人行走轮结构设计

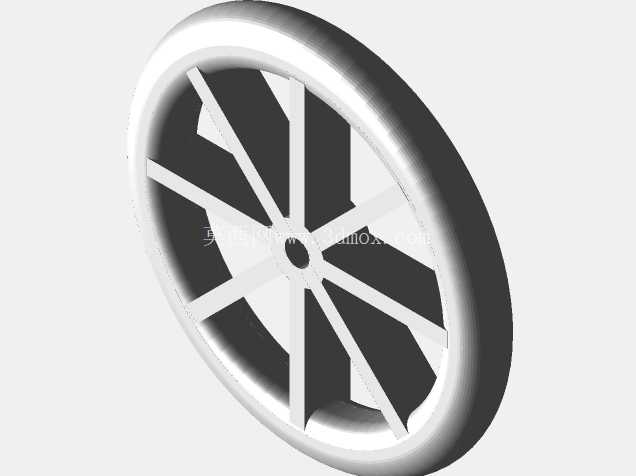

　　这款轮体结构主要面向小型移动机器人的行走场景设计，适配桌面级巡检机器人、小型教育演示机器人、轻载AGV转运单元这类对轮体自重、转动惯量有明确要求的移动设备，在实验室物料转运、教学演示平台搭建、小型服务机器人行走机构选型中都能适配。从实际使用需求出发，轮体采用八根对称分布的辐条支撑结构，而非实心轮盘设计，核心考量是在保证轮体径向承载能力的前提下，尽可能降低轮体自身重量，减少行走驱动电机的负载扭矩需求，同时辐条之间的镂空区域可以降低轮体转动惯量，让机器人的启停、转向动作响应更灵敏，避免实心轮惯量过大带来的启停滞后、转向打滑问题。

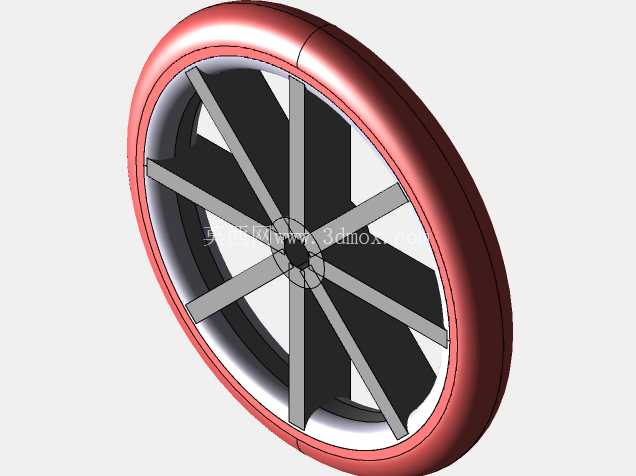

　　轮体外圈采用圆角过渡的环形胎面结构，胎面宽度经过匹配计算，既能够保证与地面接触时有足够的附着面积，减少光滑地面上的打滑概率，又不会因为胎面过宽增大转向时的摩擦阻力，适配室内环氧地坪、PVC地板、硬质木板等常见的室内平整地面场景，不适合在碎石、坑洼等非平整户外路面使用。尺寸参数上，轮体整体直径为120毫米，中心轴孔直径为8毫米，这个轴径尺寸可以直接适配市面上多数小型直流减速电机、舵机的输出轴规格，安装时不需要额外加装轴套转接，降低了机构集成的复杂度；轴孔与辐条的连接位置做了加厚的轮毂过渡设计，能够分散轴孔位置的应力集中，避免轮体在受到侧向冲击力或者启动扭矩突变时，出现轮毂开裂、辐条根部断裂的问题。

　　设计过程中，轮体的各部分壁厚做了均匀化处理，辐条的截面采用矩形结构，厚度从轮毂位置到轮圈位置保持一致，既方便注塑成型时的熔体流动，减少缩孔、缺料等成型缺陷，也能保证每根辐条的受力均匀，不会出现单根辐条应力过大的情况。轮圈与外圈胎面的连接位置做了嵌入式的卡槽结构，如果后续需要更换不同材质的胎面，比如防滑橡胶圈、静音硅胶圈，可以直接将胎面卡入轮圈的卡槽内，不需要额外粘接固定，方便后期维护更换。

　　从安装边界来看，轮体的轴向厚度控制在合理范围内，安装时轮体内侧与电机安装座之间只需要预留2-3毫米的间隙，就可以避免轮体转动时与机架发生摩擦干涉，不需要额外设计复杂的避让结构；中心轴孔位置可以根据实际需求加装紧定螺丝孔，用来将轮体与电机输出轴锁紧，防止转动过程中轮体与轴发生相对滑动，保证动力传输的可靠性。在结构验证阶段，这种八辐对称结构的动平衡表现优于三辐、五辐这类非偶数辐条的结构，轮体在额定转速下转动时不会出现明显的径向跳动，能够减少行走过程中的机身震动，提升机器人移动时的平稳性，对于搭载了精密传感器的巡检类机器人来说，平稳的行走结构可以降低震动对传感器采集精度的影响。另外，轮体的轮缘位置做了微小的圆角倒角处理，没有尖锐的棱角，一方面可以避免安装过程中划伤操作人员，另一方面也能减少轮体碰到障碍物时的应力集中，降低磕碰导致轮缘崩缺的概率。整体结构没有复杂的曲面特征，所有特征都采用规则的拉伸、阵列方式生成，不管是采用3D打印打样验证，还是开模批量注塑生产，都有较好的工艺适配性，不需要设计复杂的模具抽芯结构，能够降低生产制造成本。
