FRC竞赛机器人信号灯固定安装座结构

在竞技类机器人的结构搭建过程中，状态指示部件的安装可靠性直接影响赛事过程中设备状态的可视化反馈效率，这款安装座正是针对FRC赛事机器人的RSL信号灯安装需求开发的专用固定结构。从实际赛场应用场景来看，竞技机器人在运行过程中会伴随频繁的启停、急转、机构动作带来的持续振动，常规的粘接、扎带固定方式很容易出现信号灯移位、脱落的问题，不仅会导致裁判与操作人员无法准确获取机器人运行状态，还可能因为脱落部件干扰行走机构或操作端执行器，引发赛事故障甚至安全隐患，因此专门设计适配特定安装界面的刚性固定座，是机器人结构设计中容易被忽略但直接影响运行稳定性的细节。

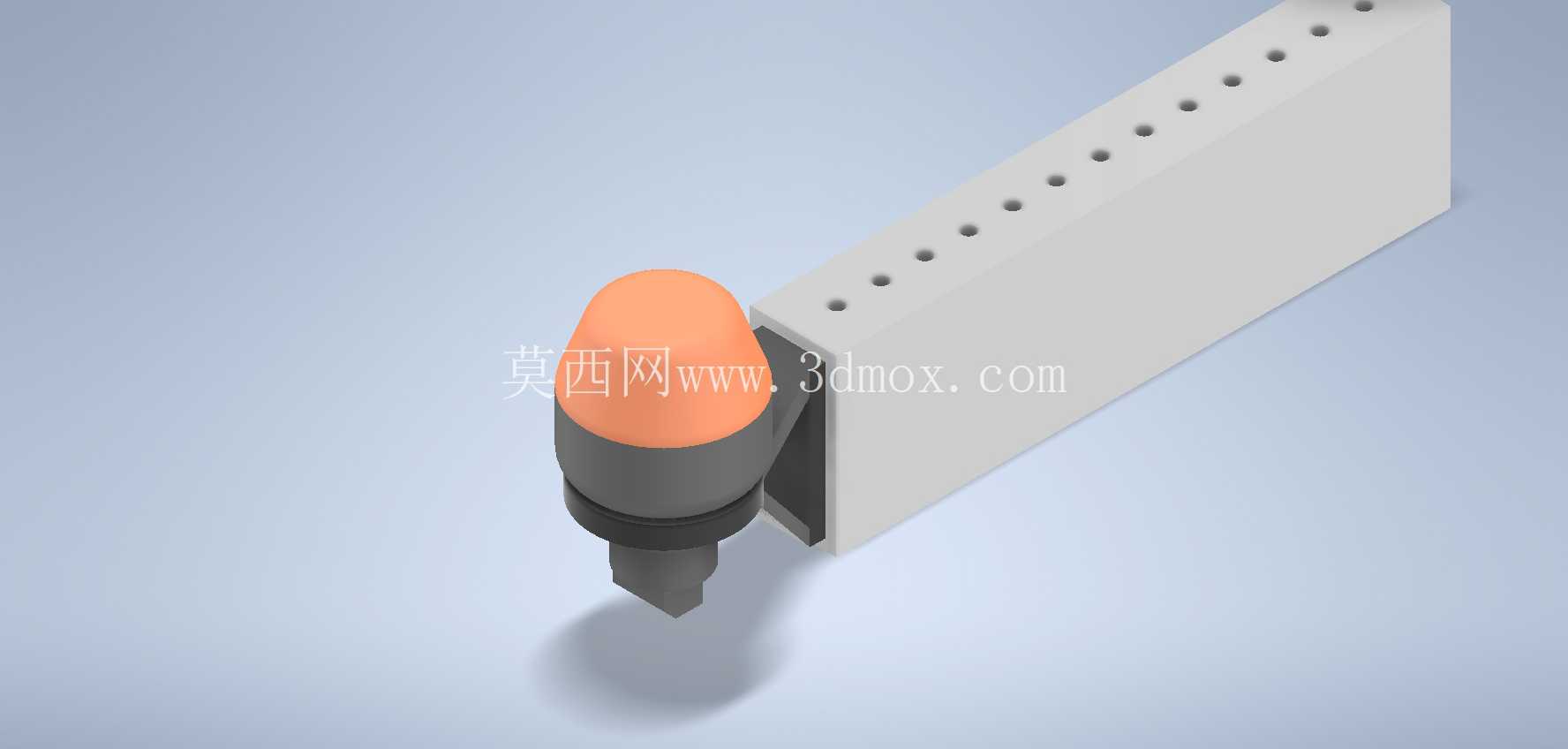

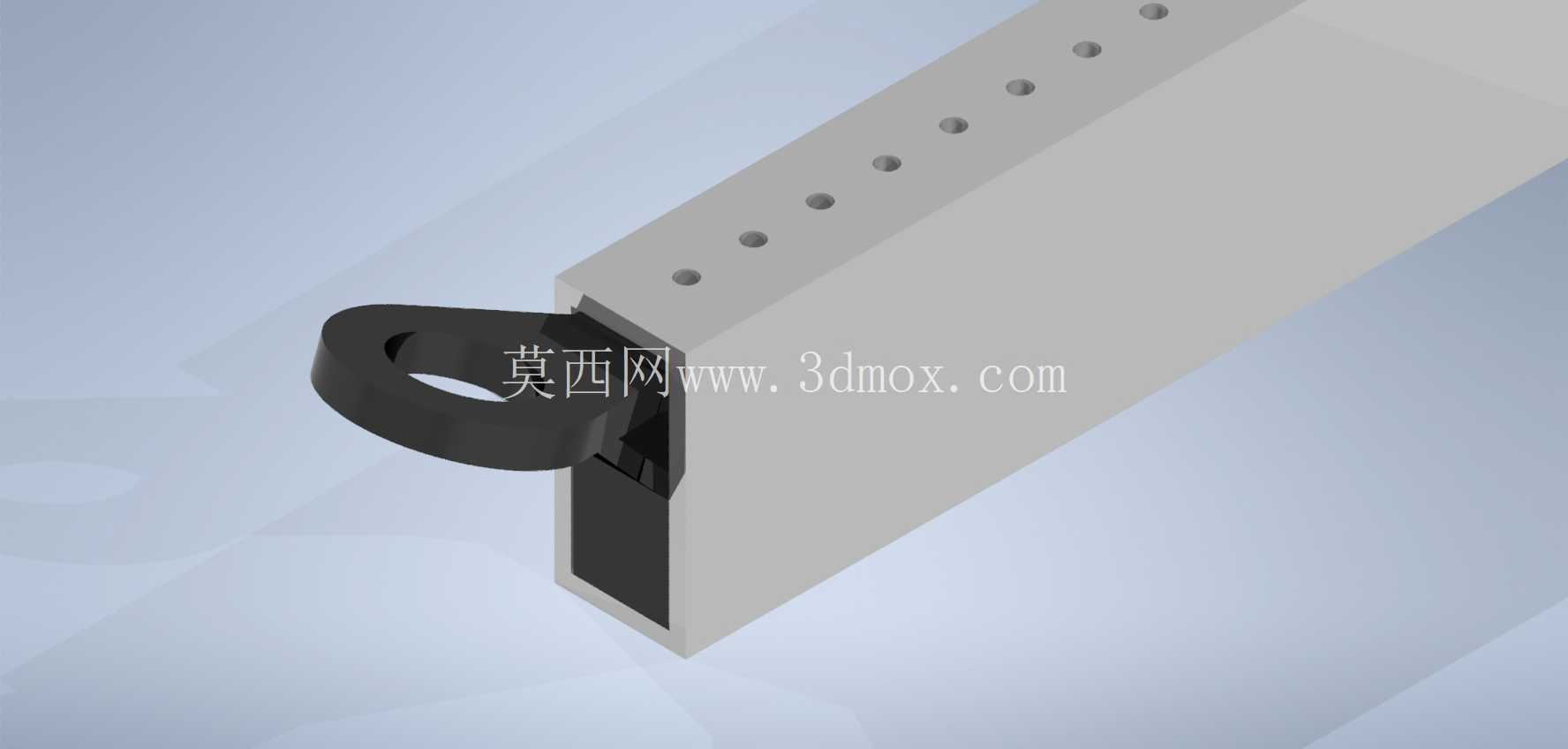

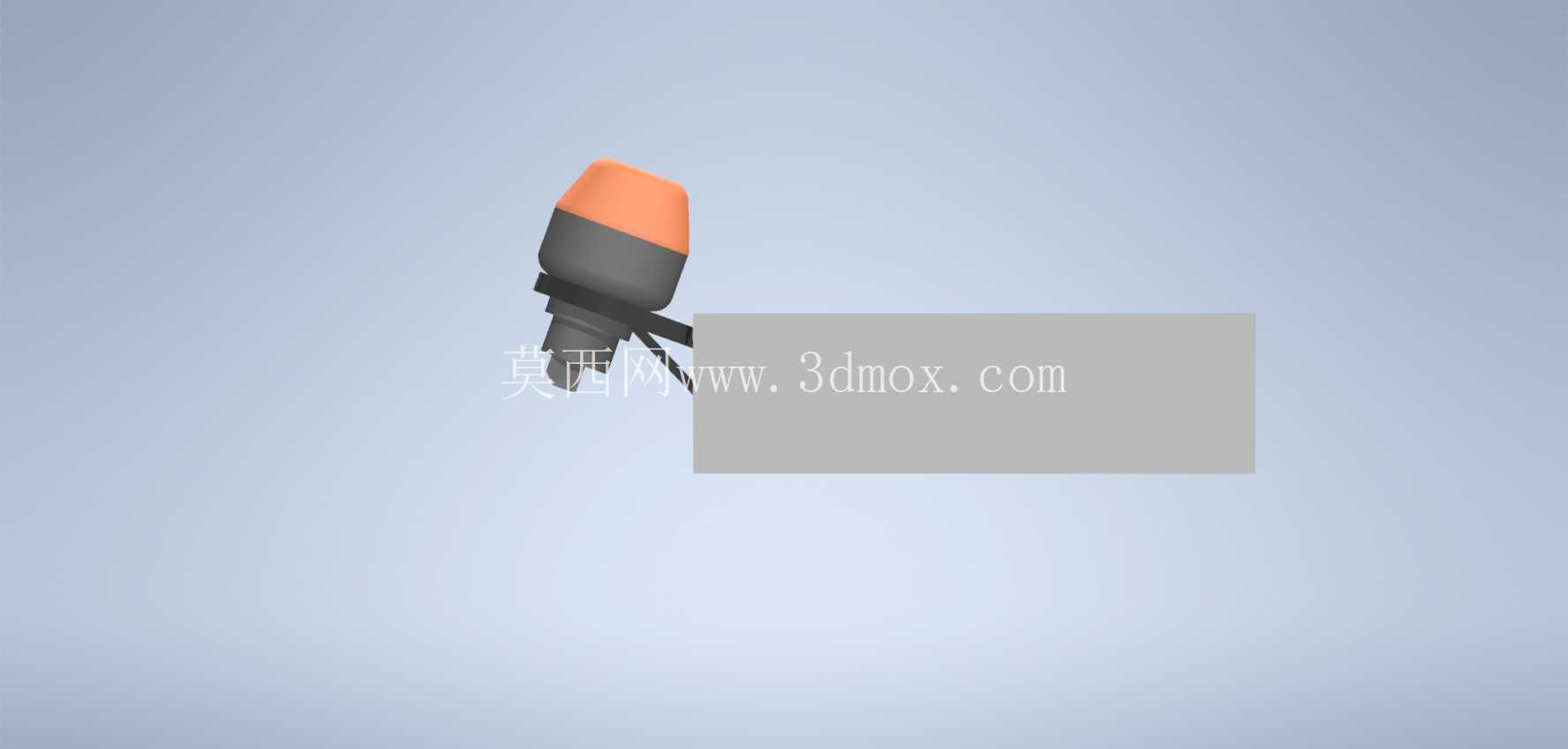

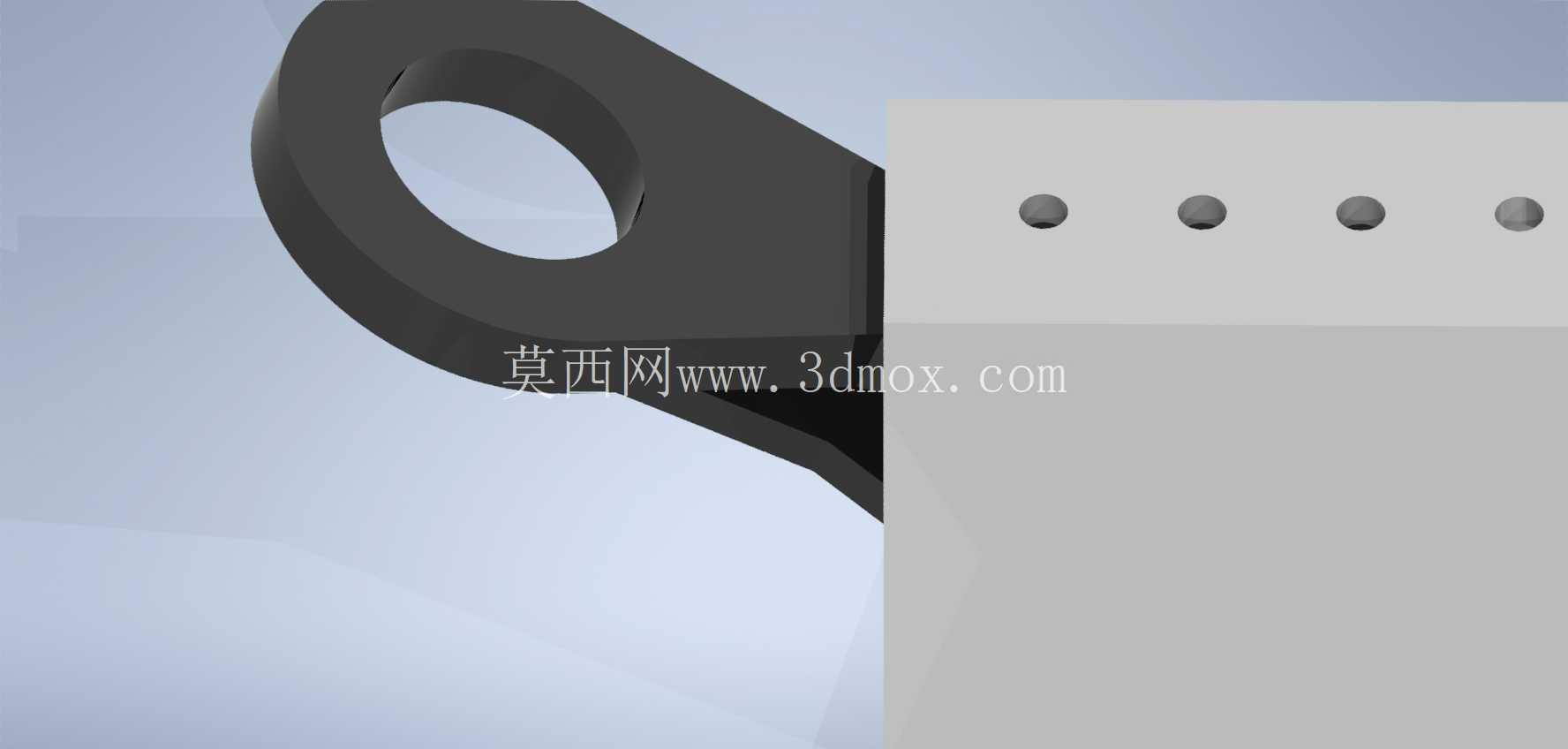

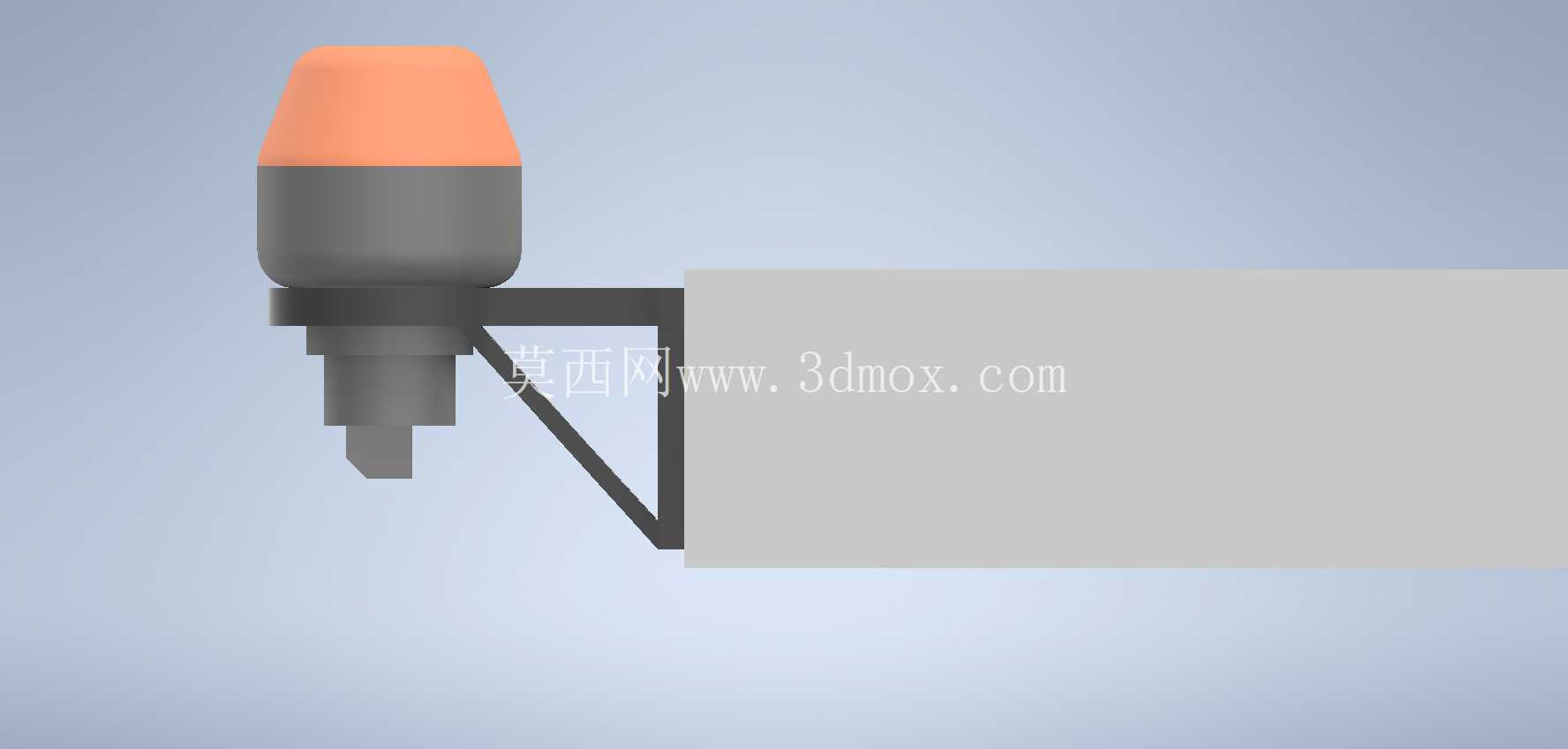

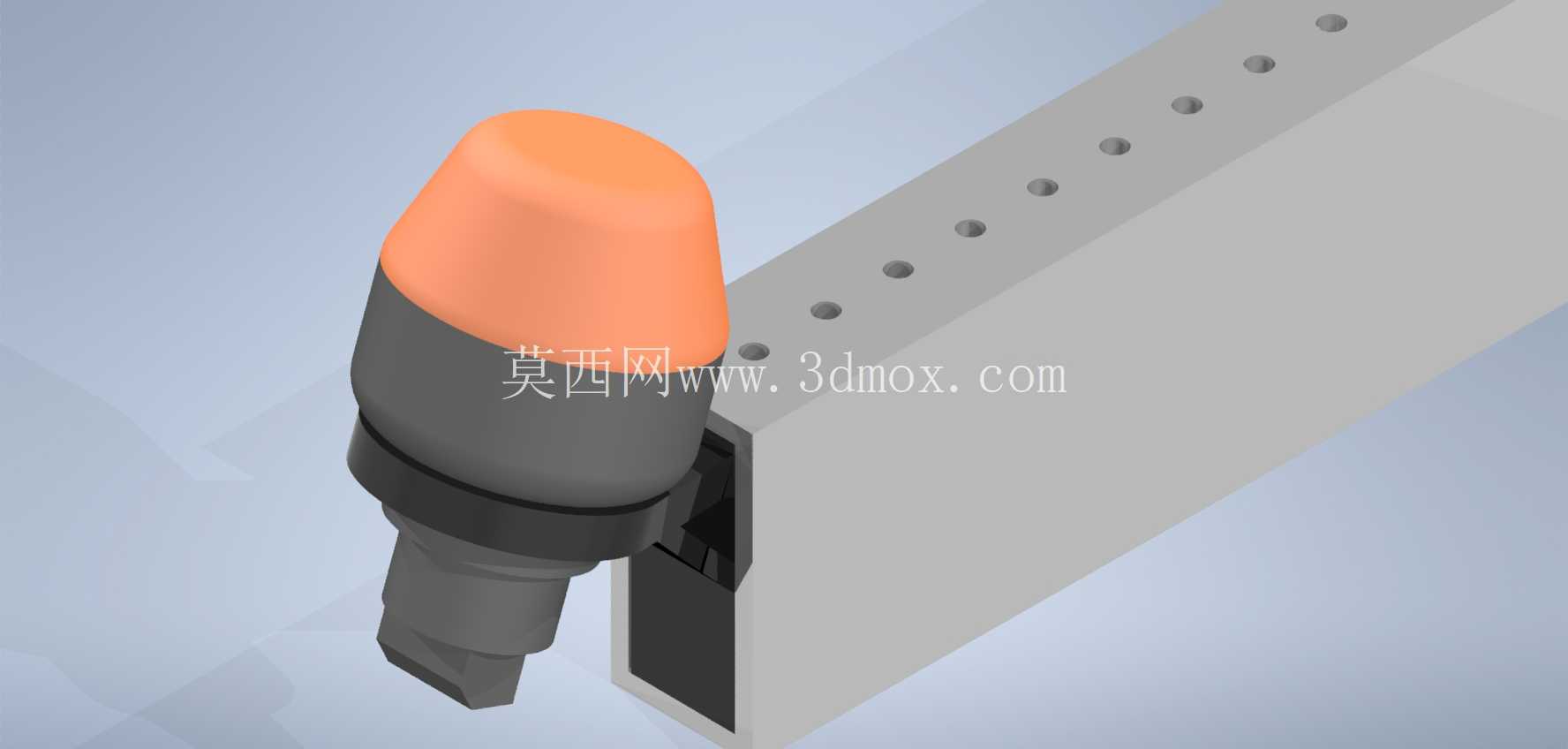

这款安装座的功能设计完全围绕现场安装的实际需求展开，一端的圆形通孔为信号灯安装位，孔位尺寸与RSL信号灯的柱体安装端完全匹配，安装时信号灯柱体穿入孔内后可通过侧面顶丝或者粘接方式完成周向与轴向固定，保证信号灯的指示方向始终朝向操作人员与裁判观测位，不会因为机器人运行振动出现角度偏转。另一端的方形适配端面，专门匹配1x2英寸规格、壁厚1/8英寸的矩形铝管安装界面——这类矩形铝管是FRC机器人搭建中最常用的结构型材，搭建底盘、上层支架、操作机构安装架时都会大量使用，安装座的方形端面可以直接套入铝管端部，或者贴合在铝管的安装平面上，通过侧面的紧固螺钉完成与型材的刚性连接，不需要额外制作转接板，也不需要对现有铝管结构做二次切割、打孔修改，能大幅缩短现场搭建与调整的时间。

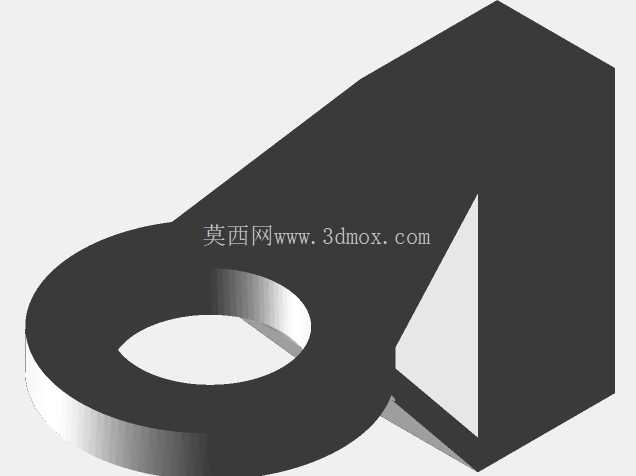

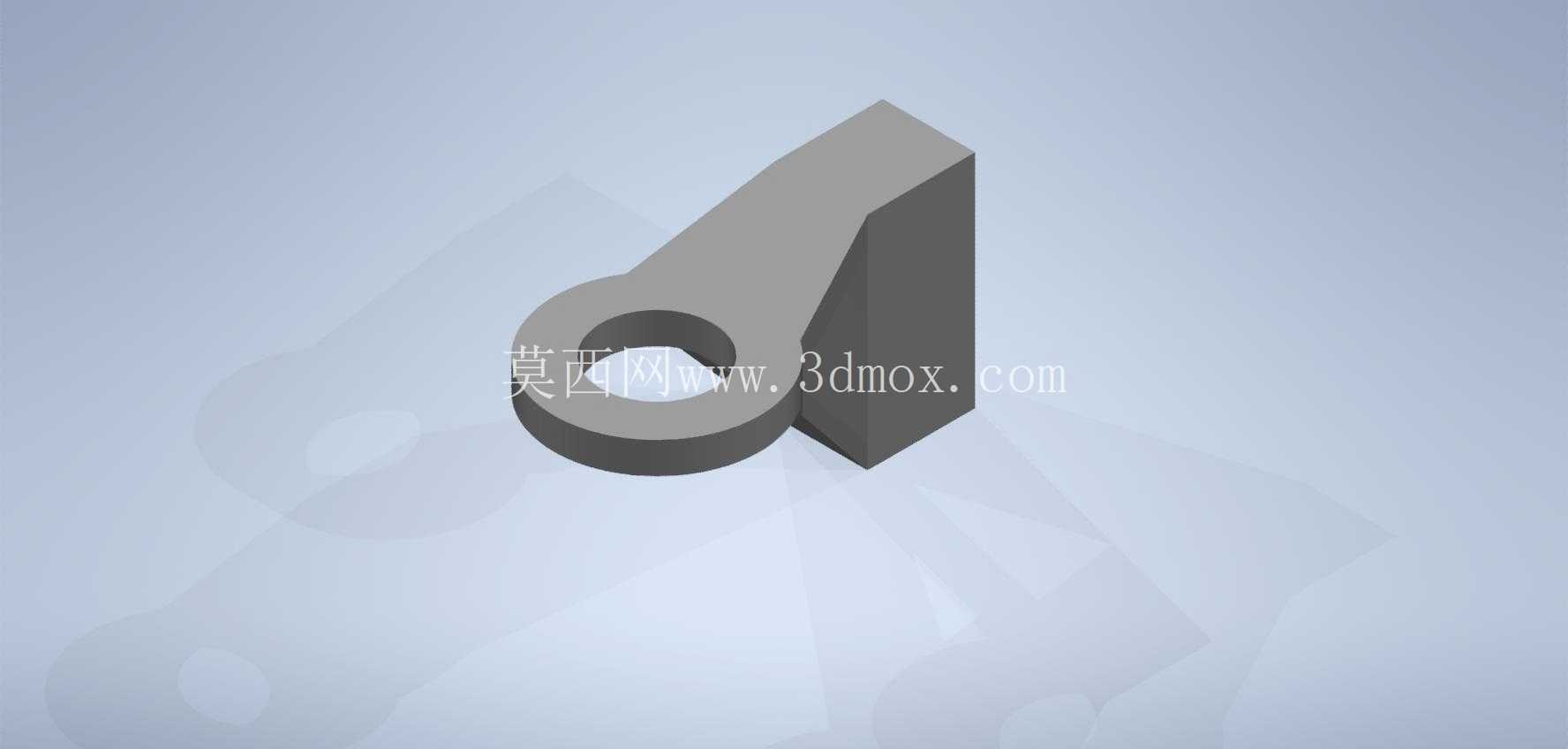

从设计思路上看，这款结构没有采用多余的冗余设计，整体采用一体化构型，没有拼接、装配的分体部件，完全适配PLA类3D打印工艺的成型要求，打印时不需要添加支撑结构，摆放角度合适的情况下可以直接打印成型，打印完成后只需要简单去除毛边即可投入使用，非常适合参赛队伍在备赛阶段快速迭代、小批量制作。结构的过渡区域采用了大圆弧过渡设计，避免直角位置出现应力集中——毕竟竞技机器人在碰撞、急停时，安装座会承受较大的惯性冲击，圆弧过渡可以有效分散应力，避免打印件在层间位置出现断裂。同时整个安装座的壁厚做了均匀化处理，既保证了安装位置的结构强度，又尽可能控制了整体重量，不会给机器人带来额外的负载负担，符合竞技机器人轻量化设计的核心要求。

在安装边界的尺寸控制上，圆形安装孔的同轴度公差控制在0.2mm以内，保证信号灯装入后不会出现松旷，孔的深度刚好覆盖信号灯柱体的安装段，不会因为孔深过浅导致固定长度不足，也不会因为孔深过深顶到信号灯内部的电路结构。方形适配端的内轮廓尺寸比对应规格的矩形铝管外轮廓大0.3mm，属于3D打印工艺下的合理间隙值，既可以保证安装座能顺利套入铝管端部，又不会因为间隙过大导致安装后出现晃动。整个安装座的外轮廓没有突出的尖锐棱角，所有边缘都做了小倒角处理，避免安装调试过程中划伤操作人员，也符合赛事对机器人结构外露边缘的安全要求。

实际使用过程中，这类安装座可以根据信号灯的布置位置，直接固定在机器人底盘的侧边铝管、上层机构的支架铝管上，不需要改变现有机器人的主体结构布局，当需要调整信号灯位置时，只需要松开铝管上的紧固螺钉，就可以沿着铝管轴向滑动调整安装位置，调整到位后重新锁紧即可，维护调整的效率非常高。针对不同的安装需求，同构型的安装座还可以根据实际铝管的规格调整方形端的尺寸，或者调整圆形安装孔的朝向，适配不同角度的信号灯安装需求，整体结构的拓展性很强，除了赛事机器人的信号灯安装外，也可以适配其他小型工业设备、教学实验平台的状态指示灯安装场景，只要安装界面的型材规格、信号灯尺寸匹配，都可以直接使用或者做简单参数调整后使用。
