齿轮联动式小型机械抓取执行机构

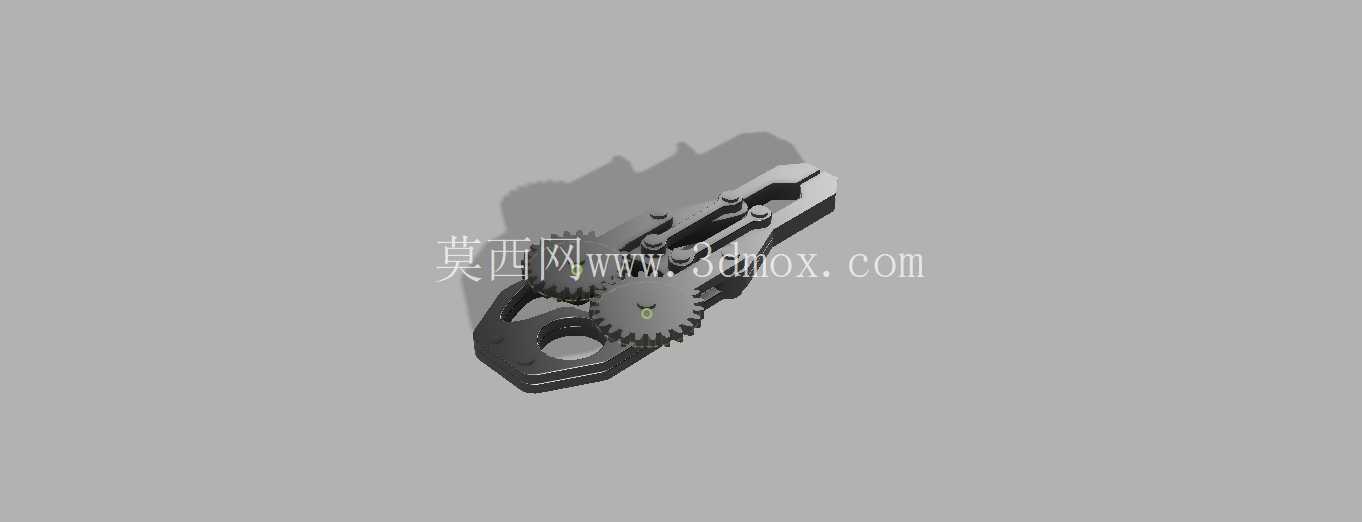

　　这类齿轮联动的小型抓取机构，常被集成在轻载自动化分拣工位、实验室样本转移设备、小型装配工作站的执行末端，替代人工完成重复性的夹取、转移、定位动作，尤其适配尺寸规整、重量在百克级以内的小型工件处理场景，相比气动夹爪无需布设气路管线，仅通过单路旋转输入即可完成开合动作，在紧凑安装空间内的适配性更强。从结构逻辑来看，整套机构的动力输入直接作用在主动齿轮上，通过齿轮啮合带动两侧夹臂的同步反向转动，无需额外设置同步连杆即可保证两侧夹持面的对中精度，避免了传统连杆式夹爪长期运行后连杆铰接点磨损带来的夹持偏移问题；夹臂的开合行程通过齿轮的啮合齿数比控制，设计阶段可根据目标夹持工件的尺寸范围调整齿轮分度圆直径与齿数以匹配行程需求，无需改动整体安装基座的轮廓尺寸。

　　夹臂末端的夹持面做了内凹仿形处理，针对柱状、薄片状工件都能形成稳定的多点接触，夹持接触位置预留了防滑嵌条的安装槽，实际使用时可根据被夹持工件的材质更换橡胶、聚氨酯或者金属防滑垫，避免夹伤工件表面或者出现夹持滑脱的问题；机构主体的基座采用一体化镂空设计，在保证结构刚性的前提下尽可能降低整体自重，降低对前端搭载机械臂的负载要求，基座上预留的两个安装孔可直接通过螺栓固定在标准滑台或者机械臂法兰上，安装孔的孔位间距匹配常见的30mm、40mm标准安装孔距，无需额外制作转接板即可完成装配。

　　整套机构的运动副全部采用铰接轴加耐磨衬套的结构，衬套选用自润滑材质，日常运行无需频繁加注润滑脂即可保证转动顺畅，铰接轴的端部设置了防松卡簧，避免长期往复转动过程中轴体窜动脱出；齿轮的啮合侧隙控制在0.02mm以内，既保证转动过程无卡滞，也能避免侧隙过大带来的夹持位置误差，夹臂完全闭合时的夹持力可通过输入扭矩进行调节，针对易碎工件可降低输入扭矩控制夹持力，针对较重工件可提升输入扭矩保证夹持可靠性。

　　在安装边界上，整套机构闭合状态下的最大外轮廓宽度不超过60mm，长度方向从安装面到夹臂末端的距离不超过85mm，厚度方向控制在20mm以内，可伸入狭窄的工装间隙内完成取放动作，适配电子元器件装配、小型五金件分拣、实验室耗材转移等对安装空间有严格限制的场景；机构的所有外露棱角都做了R2以上的圆角处理，避免运行过程中剐蹭周边设备或者操作人员，夹臂的开合极限位置设置了硬限位凸台，避免齿轮转动超程导致的齿牙脱啮问题。设计阶段针对不同的使用场景，还可在夹臂末端更换不同的仿形夹头，比如针对圆形工件更换V型槽夹头，针对薄片工件更换平口夹头，夹头与夹臂之间采用快拆式螺钉固定，更换过程无需拆解整套机构，可快速适配不同的生产任务切换需求；整套机构的受力部件均做了有限元强度校核，在额定夹持力下的最大变形量不超过0.01mm，可保证长期重复夹持的位置精度，适配对定位精度有一定要求的装配工位使用。
