战术护目镜零件注塑模具结构设计

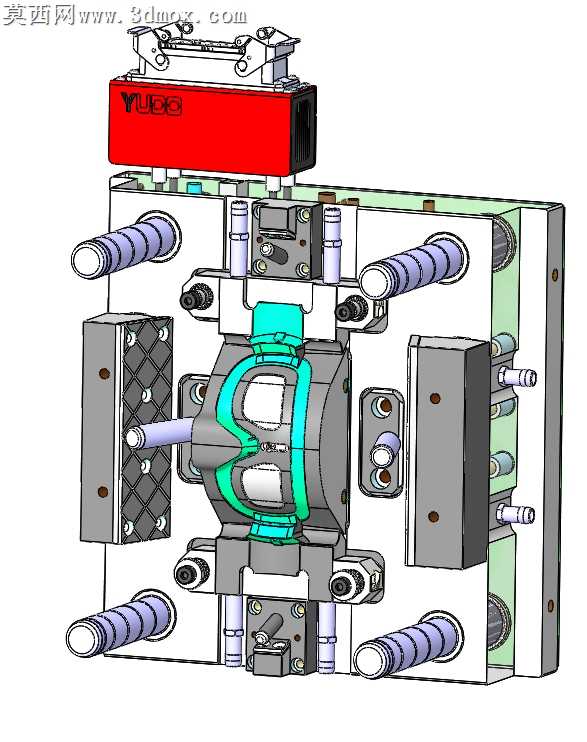

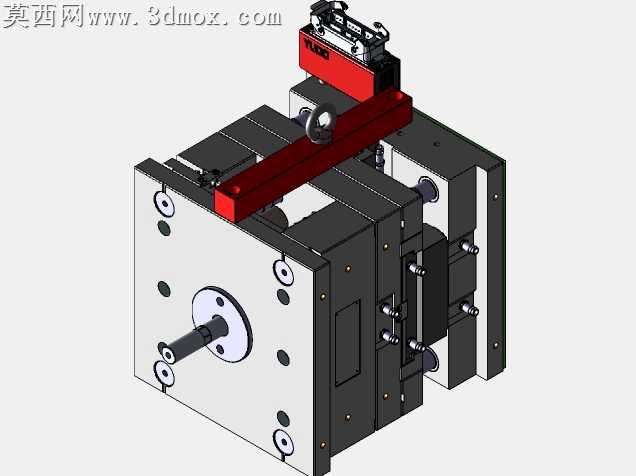

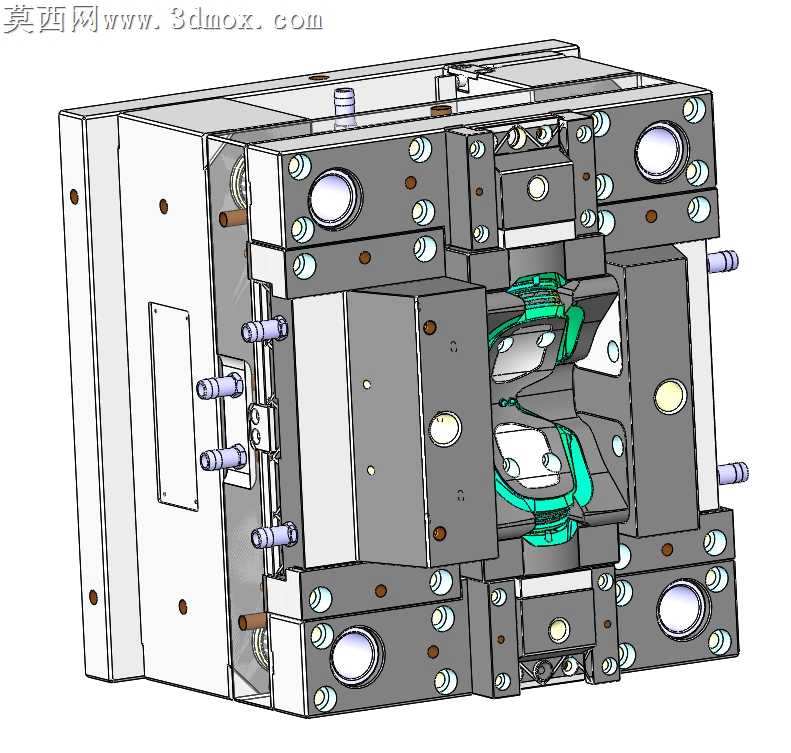

本套战术护目镜零件注塑模具采用三维参数化建模完成整体结构搭建，建模过程中严格遵循注塑模具设计规范，对各部件的装配公差、配合间隙进行精准设定，确保后续开模、合模动作顺畅无干涉。模型渲染阶段针对不同部件赋予差异化材质表现：热流道系统部件采用哑光金属红材质，直观区分热流道区域；模架主体采用中碳钢质感材质，表面做轻微磨砂处理还原真实钢材质感；导柱、导套等导向部件采用亮面镀铬材质，突出其高精度加工的表面特性；成型型腔部分针对护目镜的曲面轮廓做了精细化处理，型腔表面模拟抛光后的镜面效果，对应护目镜零件的透明光学件成型需求，保证成型后零件的表面光洁度。结构设计上，本模具采用一模一腔布局，针对护目镜零件的复杂曲面轮廓，设置了多组侧向抽芯机构，解决零件侧面凹槽、卡扣结构的脱模难题，抽芯滑块采用斜导柱驱动方式，配合定位珠、锁紧块保证抽芯行程精准、合模时锁紧可靠。冷却系统采用环绕式水路设计，在型腔、型芯周边均匀布置冷却水道，水道接口采用标准快插接头结构，保证冷却介质循环顺畅，有效缩短成型周期，减少零件翘曲变形风险。顶出系统采用顶杆、推块组合顶出方式，针对护目镜零件的薄壁曲面区域，合理分布顶出点位，避免顶出过程中零件出现顶白、变形问题。热流道系统采用针阀式热嘴结构，可精准控制浇口开闭，减少浇口痕迹，保证护目镜零件的外观质量，同时减少流道凝料浪费，提升生产效率。整体建模过程中对每一个螺丝、销钉、弹簧等标准件都做了等比例还原，各部件的装配关系完全符合实际模具生产的装配逻辑，可直接用于模具设计参考、结构教学演示以及生产加工前的结构验证，帮助设计人员提前排查结构干涉、行程不足等潜在问题，缩短模具开发周期，降低试模成本。
