面罩注塑成型掩模模具结构设计

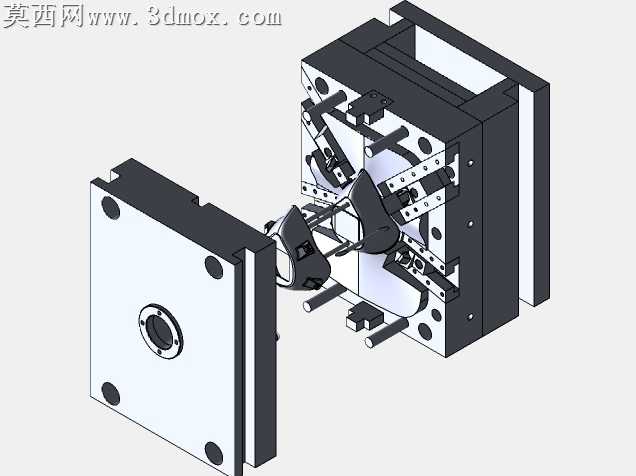

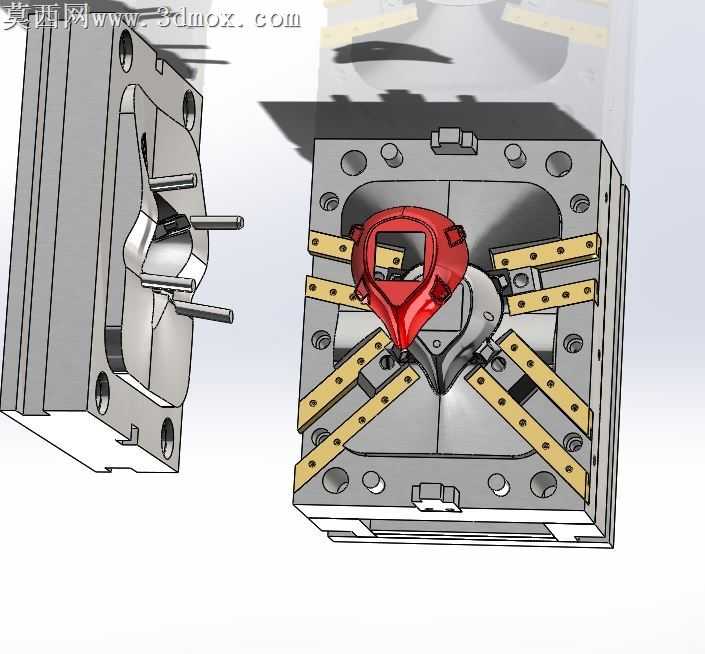

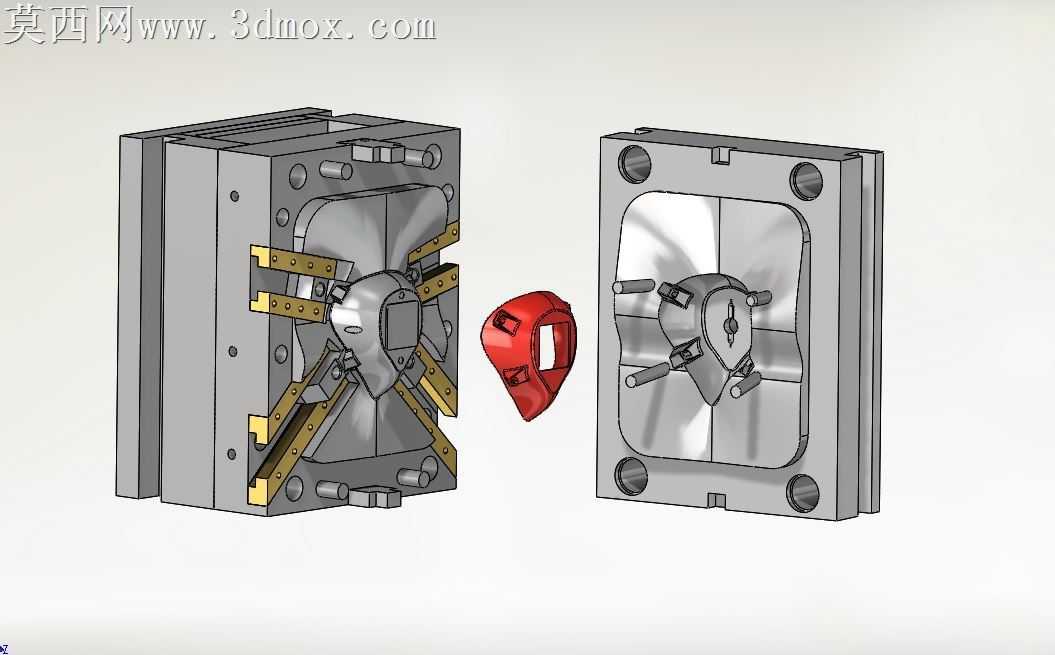

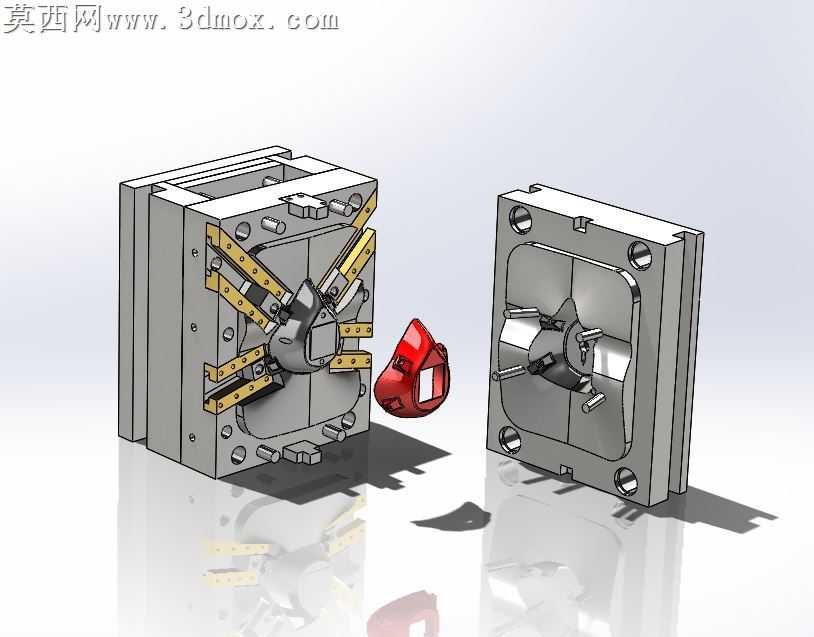

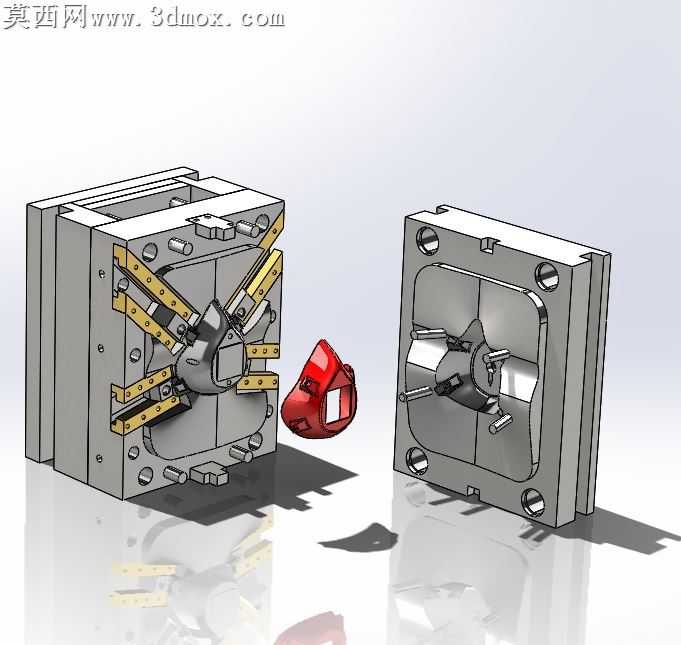

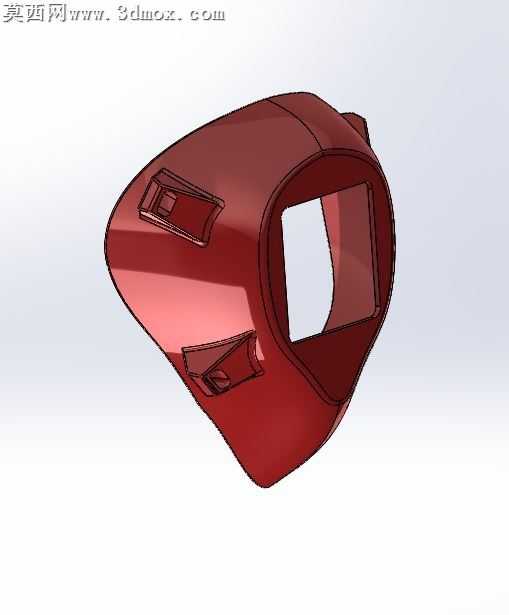

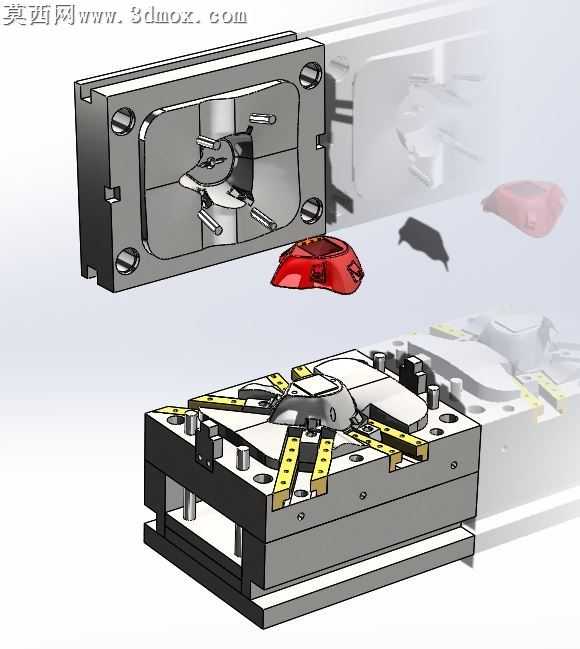

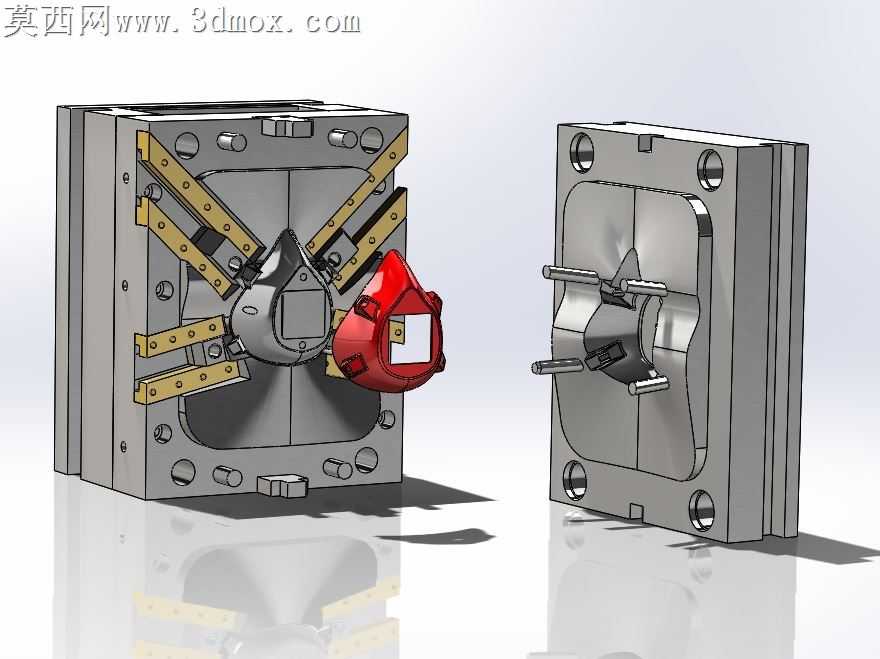

本作品为面罩注塑成型用掩模模具的三维设计成果，整体通过专业三维建模软件完成全参数化构建，建模过程严格遵循注塑模具设计的行业规范，对模具的定模、动模两大核心部分进行了1:1等比例还原，完整呈现了模具的合模、开模状态下的结构形态。渲染阶段采用工业级写实渲染方案，为模具金属基体赋予了磨砂合金钢材质，还原了模具钢材特有的哑光金属质感与细微的表面加工纹理，对模具上的导向柱、紧固螺栓孔、冷却水路接口等细节结构做了材质区分，导向柱部分添加了镀铬亮面材质效果，清晰展现出配合面的加工精度；成型后的面罩塑件采用半透明红色硬质塑料材质，模拟实际注塑生产中常用的面罩原料质感，通过光影投射效果直观展现出塑件与模具型腔的贴合匹配关系。结构设计上，定模侧设置了多组斜向定位压条，采用黄铜材质做区分，用于合模过程中的精准导向与锁紧，避免注塑过程中出现飞边、错位等成型缺陷；动模侧的型腔完全复刻面罩的外部轮廓，内部设置了多组型芯结构，用于成型面罩的安装孔位与内部镂空结构，导向柱采用四角对称布局，保证开模合模过程的运动平稳性，模具模板上预留了标准的模架安装孔、冷却水路接口与顶出机构让位空间，可直接适配标准模架进行后续的生产加工。设计思路围绕面罩塑件的成型需求展开，针对面罩带有不规则曲面、侧孔与镂空结构的特点，采用了分体式型腔设计，将复杂的曲面轮廓拆分到定模与动模两侧，降低加工难度同时保证成型精度，斜向锁紧结构的设计能够承受注塑过程中的型腔内压力，避免型腔涨开导致的塑件尺寸超差，整体结构紧凑，各部件之间的配合间隙经过参数化校核，既满足注塑成型的工艺要求，也兼顾了模具加工与后期维护的便利性，完整还原了注塑模具从设计到落地生产的结构逻辑，可作为同类面罩类塑件模具设计的参考案例。
