塔型小风扇支架注塑模具结构设计

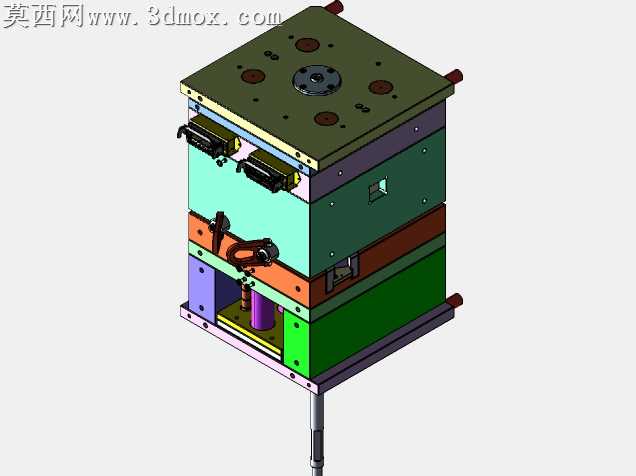

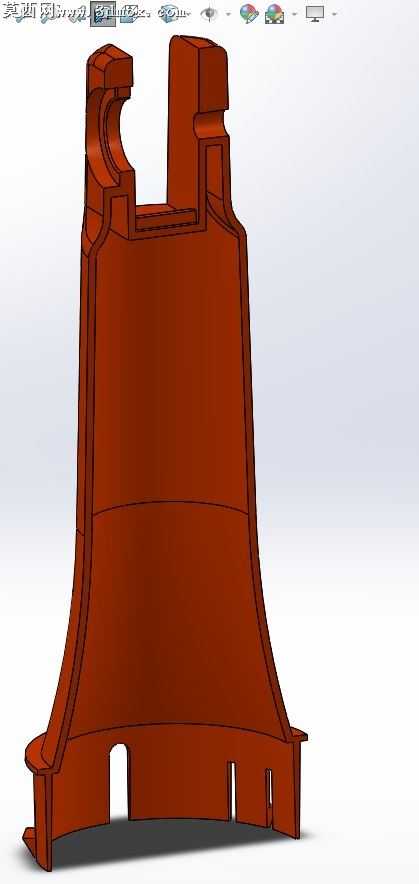

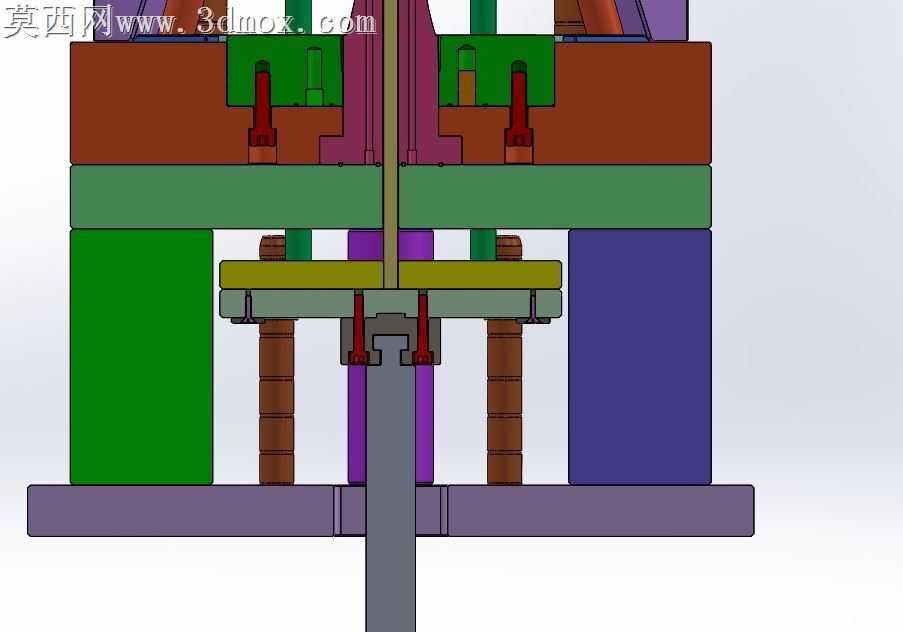

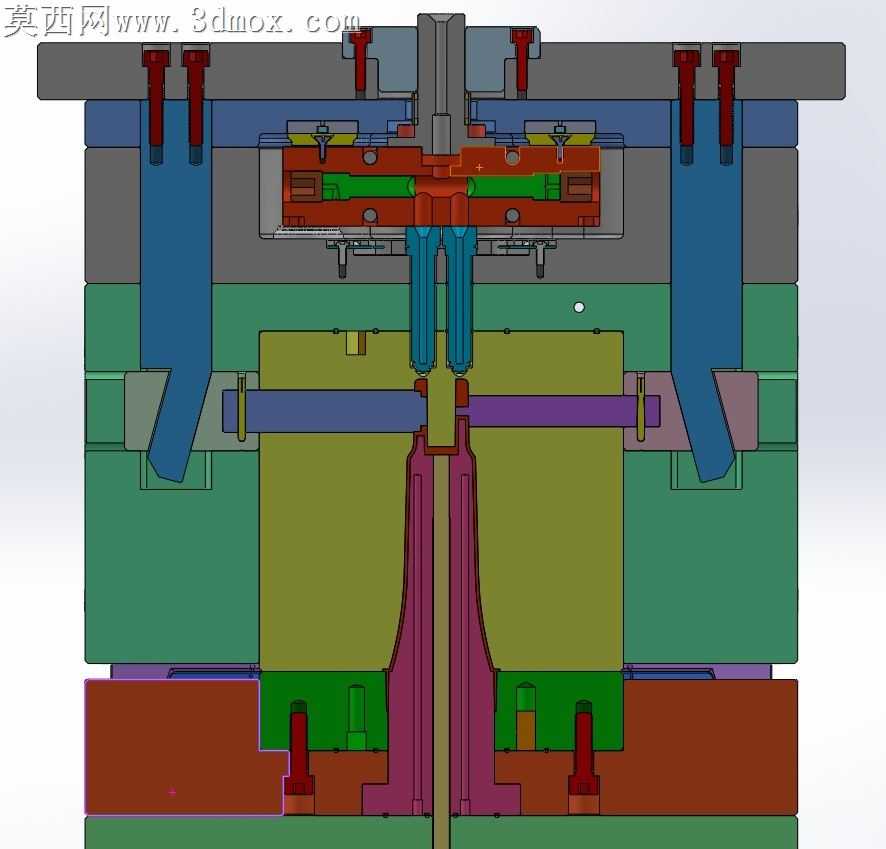

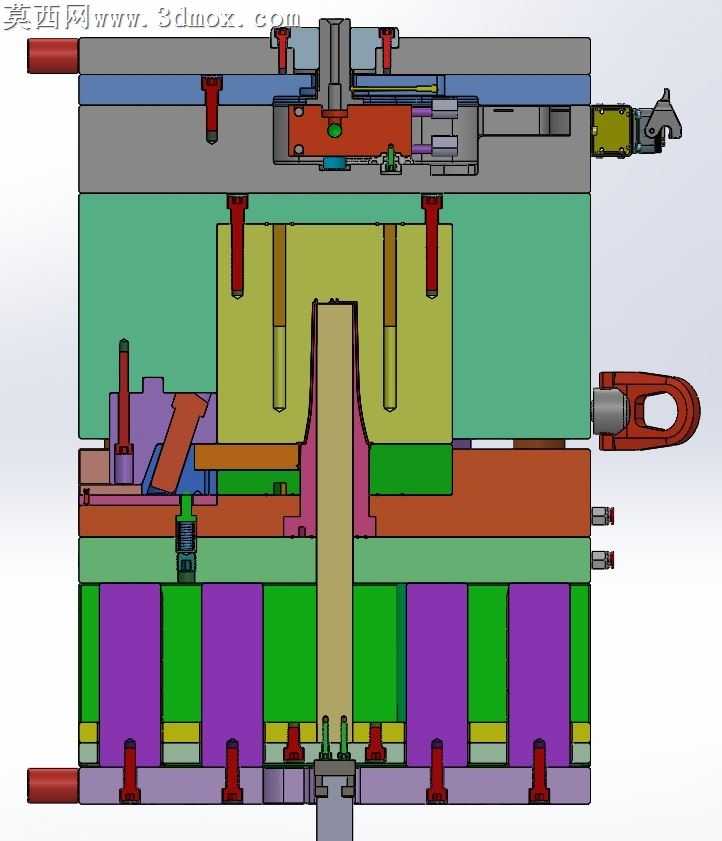

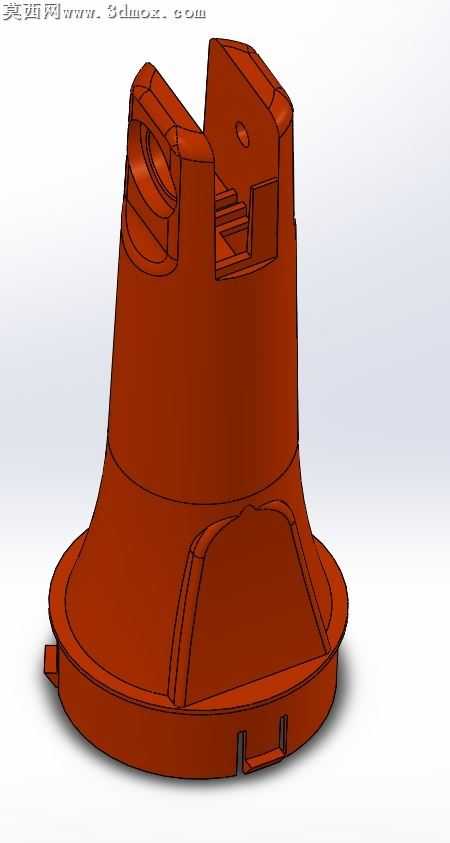

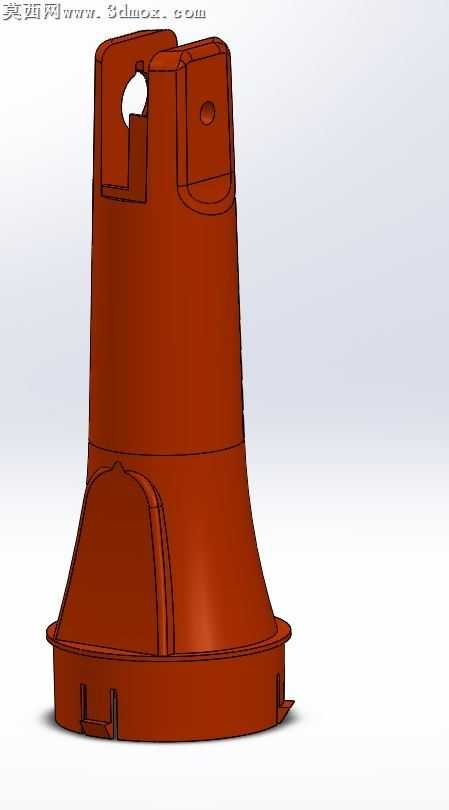

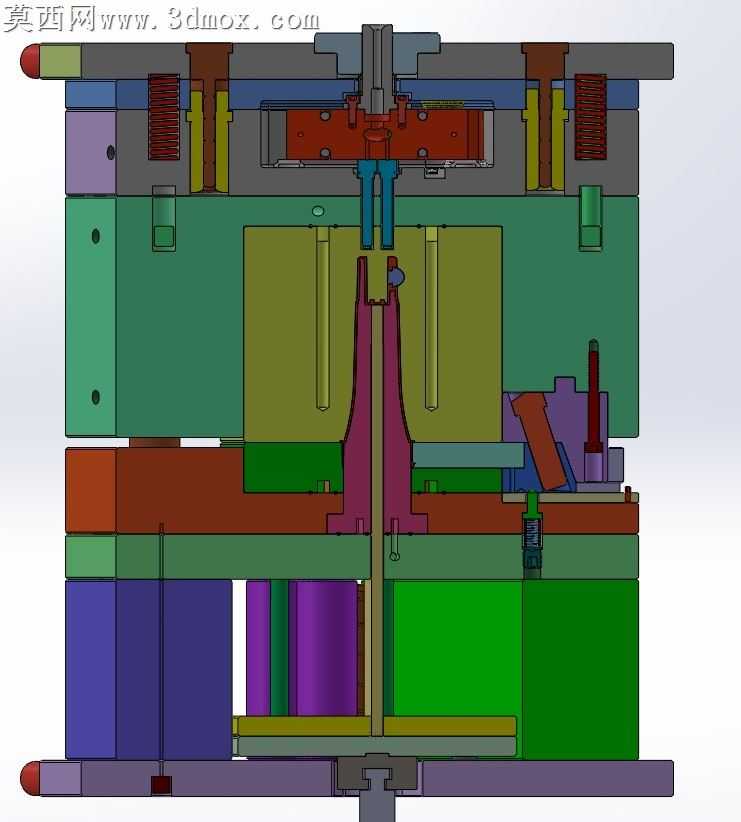

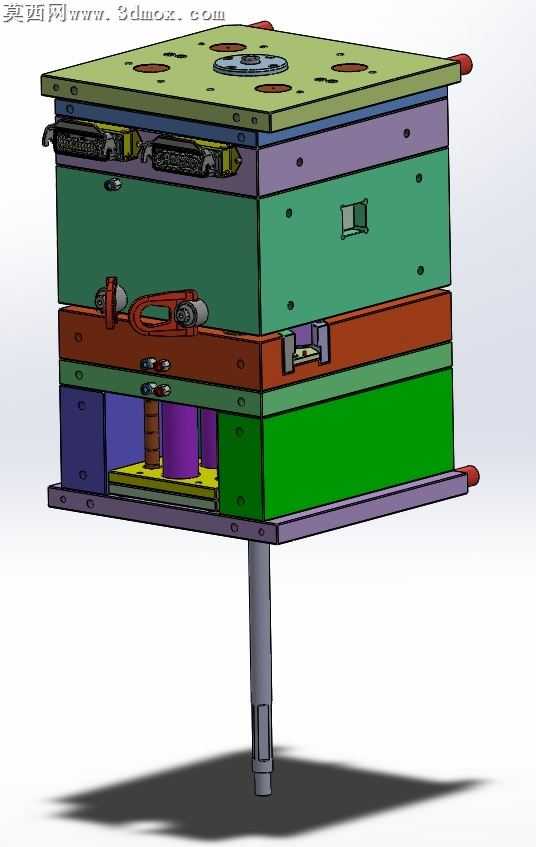

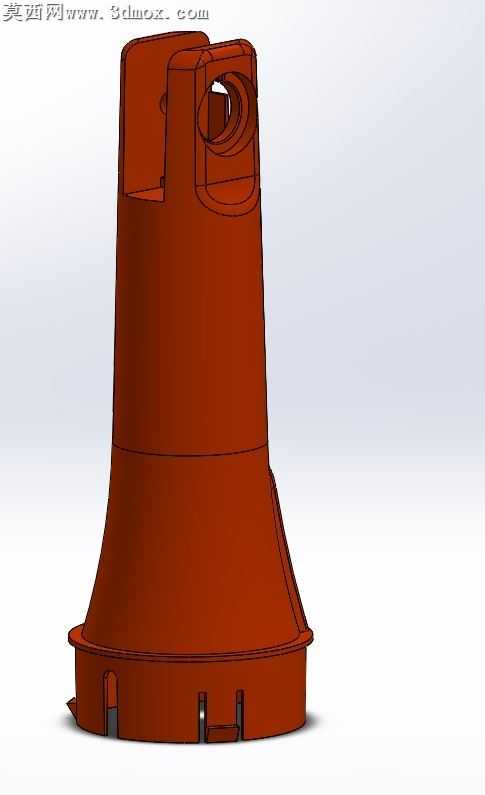

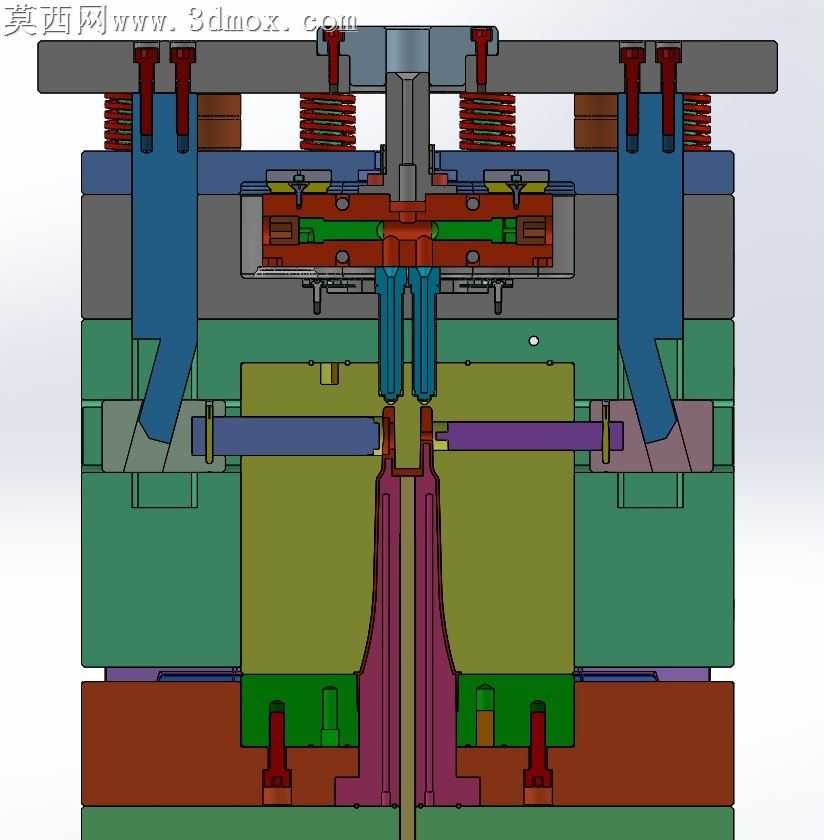

本套模型为塔型小风扇支架的注塑成型模具，采用三维参数化建模完成全结构搭建，建模过程中严格遵循注塑模具设计规范，对模架各层板、成型零部件、导向定位机构、侧向抽芯组件、顶出复位结构、浇注冷却系统均做了完整的实体还原，模型分层清晰，各零部件可独立拆解查看，便于理解模具的开合模动作逻辑与装配关系。渲染阶段采用分层赋色方案，对不同功能的模板、机构零件赋予差异化的高辨识度色彩，模架各层板分别采用浅绿、紫、棕、深绿、蓝紫等区分，运动部件如锁模扣、斜导柱、顶杆、支撑柱等采用红、棕、金属灰等色彩突出，既保证整体视觉层次分明，也能让查看者快速识别不同功能模块的位置与形态。材质设置上，针对模具钢零件赋予金属磨砂质感，对导套、导柱等摩擦配合件赋予抛光金属材质，对密封件、紧固件等标准件赋予对应工业材质属性，还原真实模具的材质观感。结构设计上，本模具采用标准三板式模架结构，适配塔型小风扇支架的塑件结构特征，设置了精准的型腔成型区域，保证支架的塔型支撑结构、安装卡扣位、连接孔位的成型精度；侧向抽芯机构针对塑件侧面的倒扣结构设计，开合模过程中可同步完成抽芯与复位动作，避免脱模时拉伤塑件表面；顶出系统采用顶杆与推板结合的组合顶出方式，保证顶出力均匀分布，防止薄壁支架塑件在顶出过程中出现变形、顶白缺陷；冷却系统围绕型腔轮廓排布循环水路，可保证模温均匀，有效缩短成型周期，减少塑件因冷却不均产生的翘曲变形；导向定位系统采用导柱导套配合精定位块的方案，保证合模过程中动定模的对中精度，避免出现错模、飞边等成型缺陷。整体设计思路围绕小风扇支架的塑件结构特性与注塑成型工艺需求展开，在保证模具结构强度、动作可靠性的前提下，优化了各机构的布局，兼顾了模具的加工工艺性与后期维护便利性，完整还原了注塑模具从浇注、成型、冷却到脱模的全流程结构逻辑。
