手机壳体精密注塑成型模具结构设计

　　这套模具针对消费电子类薄壁壳体零件的量产需求开发，核心服务于通讯终端产品的结构件注塑成型工序，适配量产车间卧式注塑机的安装接口，可直接完成手机类外壳的批量注塑生产。从实际生产场景来看，这类壳体零件壁厚普遍在1.2-1.8mm区间，表面不允许出现熔接痕、缩印、飞边等外观缺陷，同时要满足后续喷涂、组装的尺寸公差要求，因此模具在结构设计阶段就围绕成型精度、生产效率、成型良率三个核心维度做了针对性布局。

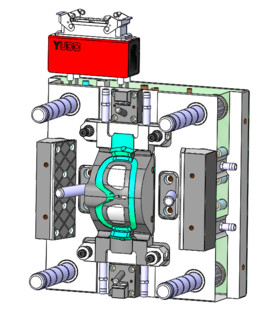

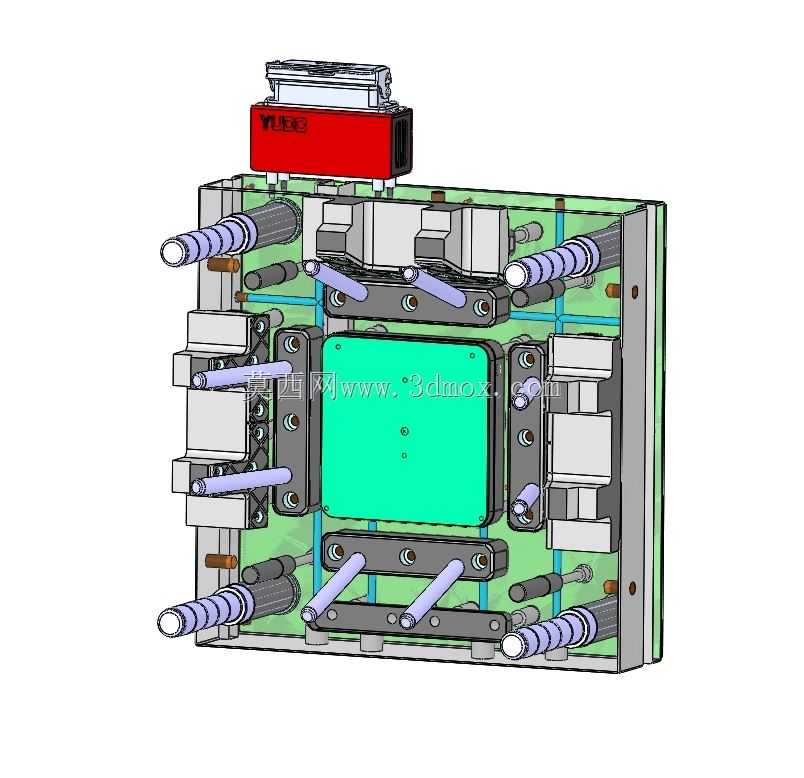

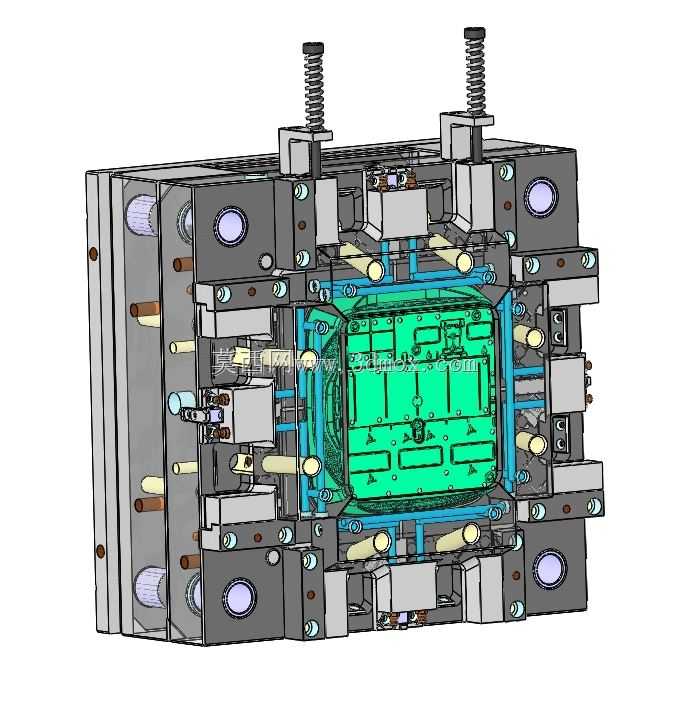

　　模具采用一模一腔的结构排布，型腔部分直接对应壳体的外观面，做了整体式镶件设计，避免拼接缝在产品表面留下印痕，型腔钢材选用预硬镜面模具钢，抛光后表面粗糙度可达Ra0.2以下，满足壳体外观面的高光要求。型芯部分对应壳体的内部结构，针对壳体内部的卡扣柱、加强筋、定位槽等细小特征，做了分体式小镶件拼接结构，既方便后续加工时的电极放电作业，也能在量产过程中出现局部磨损时快速更换镶件，减少模具维修的停机时间。

　　浇注系统采用侧浇口进料，浇口位置选在壳体非外观面的侧边边缘，浇口截面尺寸做了渐变处理，从主流道末端到浇口口部逐步收窄，既能保证熔融塑料在型腔内的填充速度均匀，也能在开模后让浇口凝料和产品自动分离，减少后续人工修剪浇口的工序。流道截面采用圆形设计，相比梯形流道能减少塑料熔体的压力损失，让熔体在填充过程中温度分布更均匀，避免壳体不同区域因冷却速率差异产生内应力，导致后续组装时出现翘曲变形。

　　冷却系统围绕型腔和型芯做了分层环绕布局，冷却水道距离型腔壁的距离统一控制在15-20mm区间，水道直径选用10mm规格，保证冷却水的流量充足且不会距离型腔过近导致壁面温差过大。针对壳体上的深筋、螺柱等热量容易积聚的部位，单独设计了隔水片式冷却回路，让冷却水直接在对应镶件内部循环，带走局部积聚的热量，保证整个产品在成型后冷却速率一致，将成型周期控制在合理区间，同时避免局部冷却不足导致的缩痕缺陷。

　　脱模机构采用顶针+推块组合的方式，针对壳体边缘的刚性较好的区域布置矩形推块，顶出力分布均匀，不会在产品表面留下明显顶痕；针对内部的螺柱、加强筋位置布置圆顶针，对应位置的顶针做了端面防滑处理，避免顶出时产品和顶针发生相对滑动导致顶白。脱模行程做了限位设计，顶出距离刚好能让产品完全脱离型芯，不会出现过度顶出导致产品变形的问题，同时复位机构采用复位杆+弹簧的双重复位结构，合模时能保证顶出板完全回到初始位置，避免合模时顶针和型腔发生碰撞损坏模具。

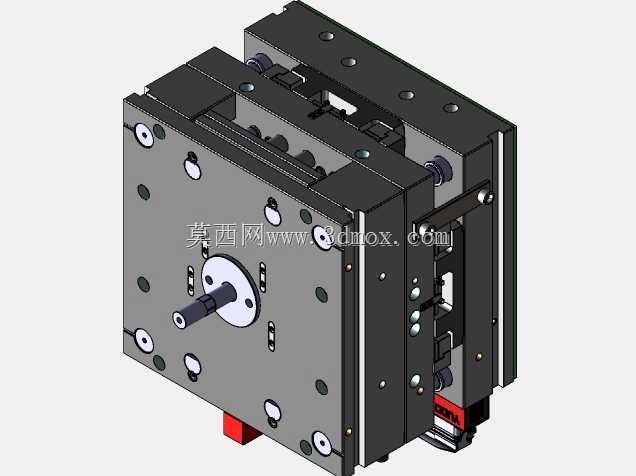

　　模具的导向定位系统除了常规的导柱导套之外，在型腔和型芯的四周额外布置了4组精定位块，定位精度控制在0.02mm以内，保证合模时型腔和型芯的同轴度，避免出现产品壁厚不均、错位飞边的问题。模具的安装尺寸完全适配行业通用的200吨级卧式注塑机的拉杆间距、定位圈尺寸、浇口套球面半径参数，上机后不需要额外做转接工装就能直接安装调试，适配多数电子结构件生产车间的现有设备条件。

　　从实际成型工艺适配性来看，这套模具针对ABS、PC+ABS等常用的壳体类塑料原料的成型特性做了参数适配，流道和浇口的尺寸能满足不同熔体指数原料的填充要求，冷却回路的布局也能适配不同原料的成型温度区间，不需要对模具结构做大幅修改就能切换生产不同牌号的原料，适合多品种小批量到中大批量的壳体类零件生产场景。模具的所有活动部件都做了润滑槽设计，量产过程中定期补充润滑脂就能保证长期稳定运行，减少卡滞、磨损等故障的发生概率。
