四轴建模器预孔带孔弹性连接座结构

在桌面级四轴加工、小型雕刻设备的轴系扭矩传递场景中，这类带预开孔的弹性连接结构，主要用于解决轴系同轴度偏差带来的传动卡滞、扭矩冲击问题。不少小型四轴转台在装配时，受支架加工公差、轴件装配误差影响，驱动端与负载端很难做到完全同轴，硬连接状态下长期运行会加剧轴承磨损，甚至出现轴件抱死的情况，这类带开槽的弹性连接结构，正是通过自身的微量形变来补偿径向、角向的装配偏差，保证扭矩传递的平顺性。

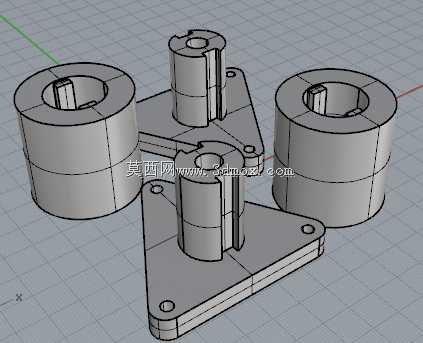

从结构设计来看，该组件采用三角安装基板搭配两组同轴弹性套筒的布局，套筒侧壁开有贯通的轴向开槽，端部预留10mm的缺口结构，套筒内孔加工有定位卡槽，可与轴端的平键配合实现周向固定，避免传动过程中出现打滑。三角基板的三个角位预留了沉头安装孔，安装时可通过螺栓直接固定在设备的安装基准面上，安装孔的孔位公差按照H7级精度设计，能保证装配后两组套筒的同轴度控制在0.02mm以内，满足小型精密传动的精度要求。

设计过程中，弹性套筒的壁厚经过反复校核，壁厚过薄会导致扭矩传递刚性不足，大切削负载下容易出现形变过量导致传动丢步，壁厚过厚则会丧失弹性补偿能力，无法抵消装配偏差带来的附加应力。套筒端部的预开孔设计，一方面是为了方便轴件插入时的导向，另一方面也能在弹性形变时提供足够的变形余量，避免开槽根部出现应力集中导致的结构断裂。实际使用时，这类连接结构多用于小型泡沫雕刻机、桌面级四轴建模器的轴系连接，可适配直径匹配的驱动轴与负载轴，安装时无需额外加工复杂的定位结构，只需将轴件插入套筒内孔，通过侧面的顶丝或者内孔的键槽完成固定即可，装配难度低，后期维护更换也十分便捷。

从安装边界来看，三角基板的轮廓尺寸适配多数小型四轴转台的安装面，套筒的伸出高度经过优化，不会与设备的其他运动部件产生干涉，开槽的长度覆盖套筒70%的轴向长度，可提供足够的弹性补偿量，同时保证足够的传动刚性，在传递常规雕刻、建模作业的扭矩时，不会出现明显的扭转形变，能保证轴系传动的精度稳定性。
