线性致动器驱动大回转机械手腕结构

　　在工业自动化产线的末端执行环节，手腕部件作为连接机械臂主体与作业端执行器的核心衔接结构，其回转范围、负载承载能力与传动精度，直接决定了整套设备的作业适配性。这款采用线性致动器作为动力源的机械手腕结构，跳出了传统回转关节依赖伺服电机搭配谐波减速器直接驱动的常规设计思路，通过直线运动到回转运动的转换机构，实现了远超常规关节的大范围回转角度输出，能够适配多姿态翻转、复杂轨迹避让类的作业需求。

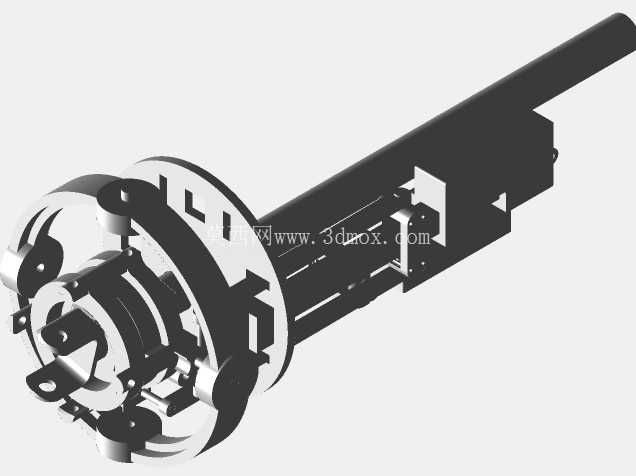

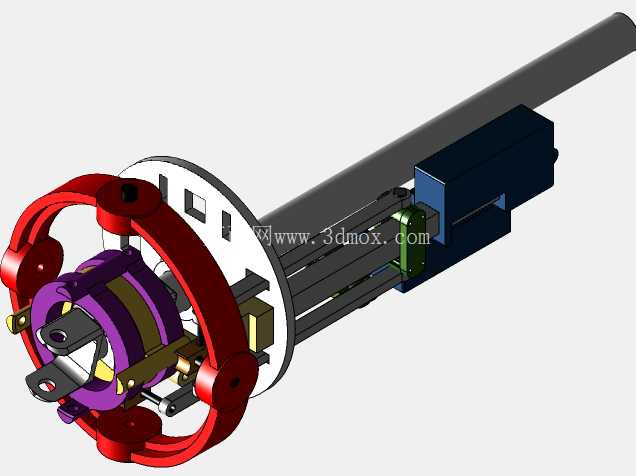

　　从结构布局来看，该手腕的动力输入段采用长轴式线性致动器集成设计，将驱动单元与传动转换段做同轴排布，有效压缩了关节的径向安装尺寸，在安装边界上，其轴向总长适配常规六轴机械臂末端的法兰安装孔位，径向最大轮廓直径可兼容多数标准快换接头的安装尺寸，无需额外设计过渡转接板即可完成与主流臂体的对接。传动转换段采用多组拨叉与限位滑槽配合的结构，将线性致动器的直线推程转化为输出法兰的回转运动，相比传统齿轮啮合传动，这种结构不存在侧隙累积问题，在频繁正反转的作业场景下，能够保持更稳定的位置重复精度，同时滑槽的行程限位可以直接作为机械硬限位，无需额外加装限位开关即可避免关节过转损坏。

　　输出端采用多孔位法兰设计，可适配夹爪、吸盘、焊枪等多种末端执行器的安装需求，法兰端面的定位销孔能够保证执行器换装后的重复定位精度，减少二次校准的工作量。在实际应用场景中，这类大回转范围的手腕结构尤其适合电子元器件装配、异形工件分拣、复杂曲面喷涂等需要末端执行器做大角度姿态调整的工位，比如在3C产品的外壳组装工序中，手腕可以带动夹爪完成工件的翻转、对位、多角度压合动作，无需臂体做大范围姿态调整即可完成全工序作业，有效减少了臂体的运动行程，提升了整体节拍效率。

　　从结构设计的细节来看，该手腕的传动段采用分体式壳体设计，壳体上预留的检修窗口可以在不拆解整体结构的情况下完成内部传动副的润滑与磨损检查，降低了后期维护的工作量；内部的传动受力件均采用对称式布局，在承受偏载负载时能够将力均匀分散到两侧支撑轴承上，避免单侧受力过大导致的轴承过早磨损，提升了关节的负载寿命。需要注意的是，由于采用线性致动器作为动力源，其回转速度与输出扭矩的匹配需要结合实际作业负载做参数匹配，在大负载作业场景下需要对应选用更大推程力的致动器单元，同时在传动滑槽处加装耐磨衬套，以降低长期往复运动带来的磨损量。该结构的设计思路也为小空间内的大角度回转关节设计提供了参考方向，相比传统的直驱回转关节，这种直线转回转的结构可以将动力单元沿臂体轴向布置，进一步缩小关节处的径向尺寸，让机械臂能够进入更狭窄的作业空间完成操作，在精密装配、狭小空间检修类的特种作业场景下具备独特的结构优势。
