ESP32平台步进电机双轮平衡机器人结构

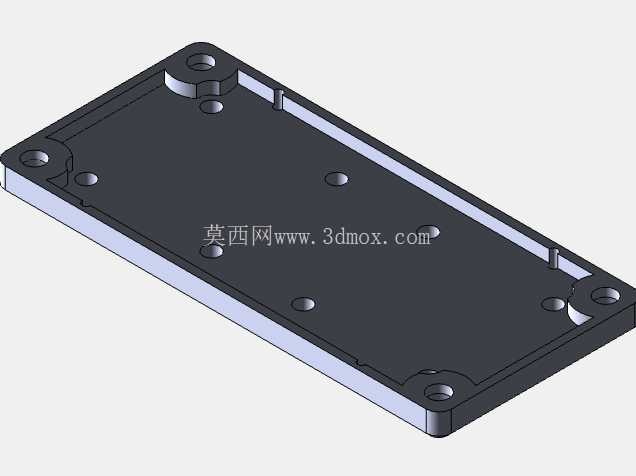

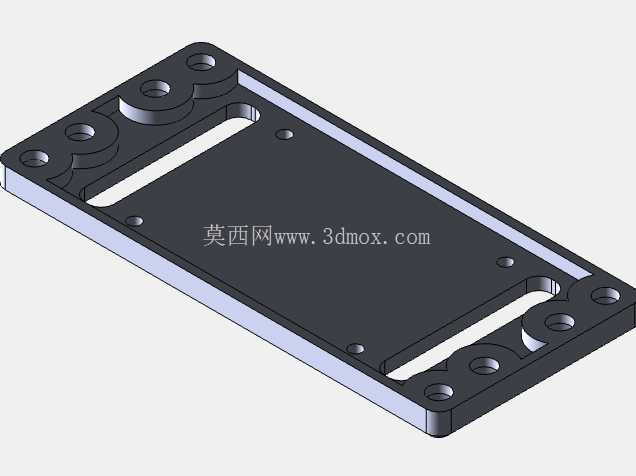

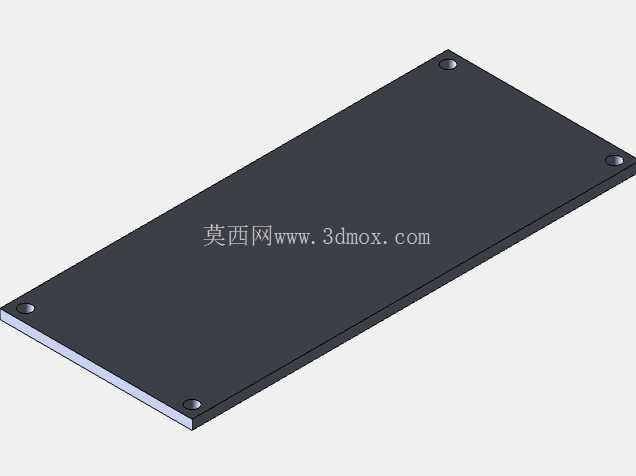

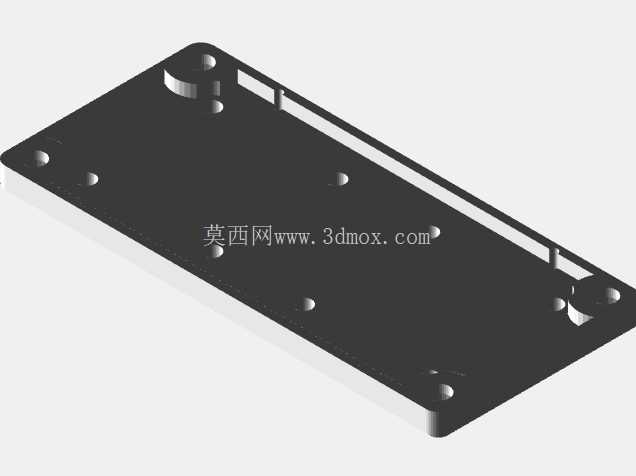

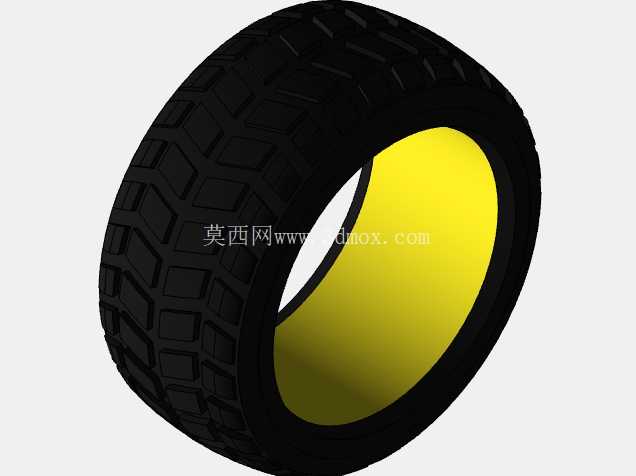

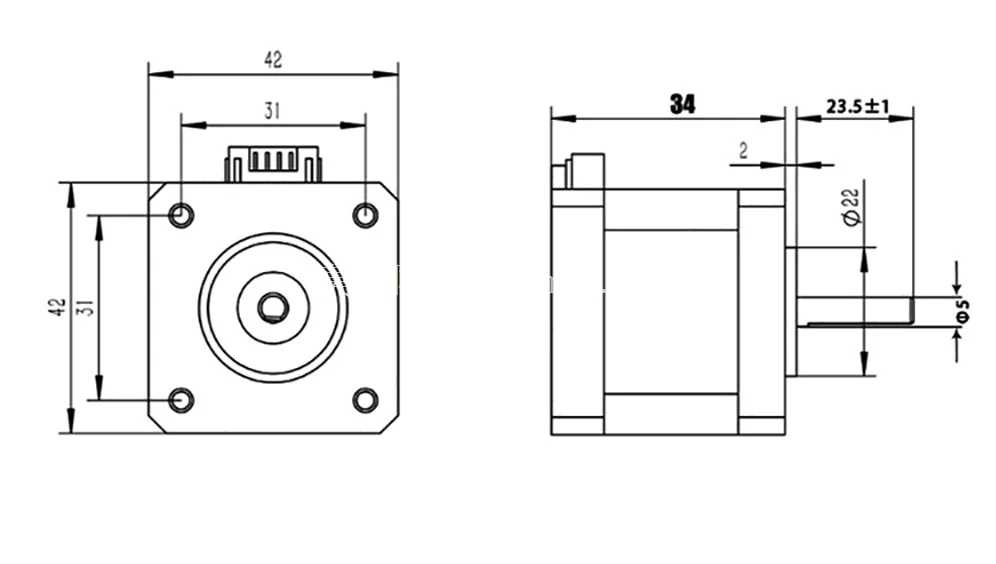

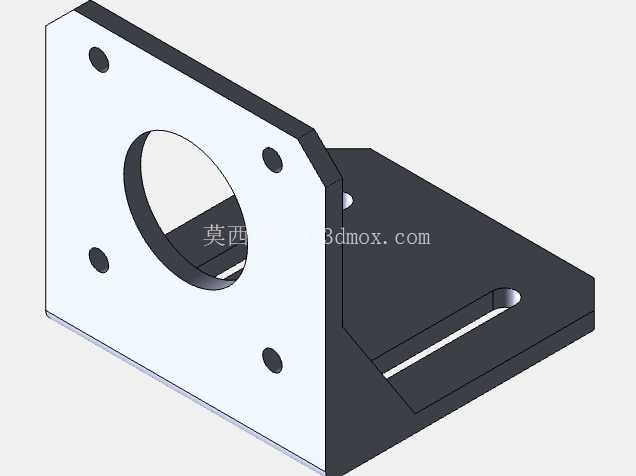

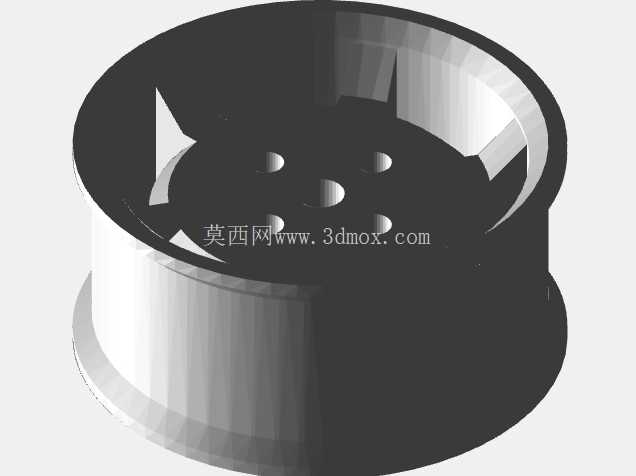

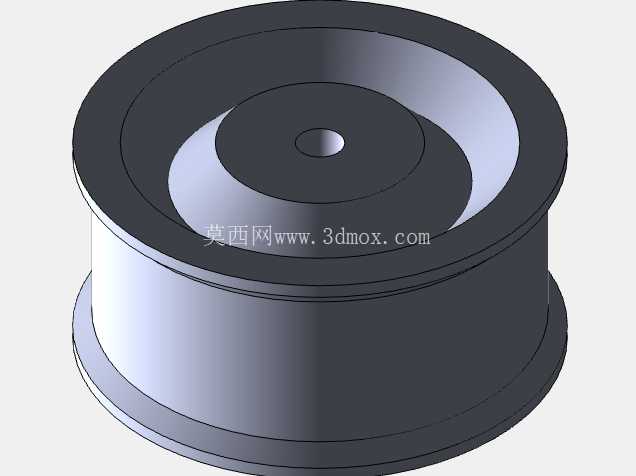

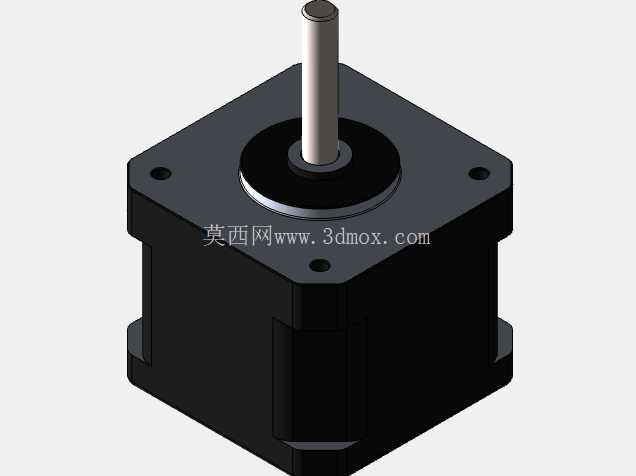

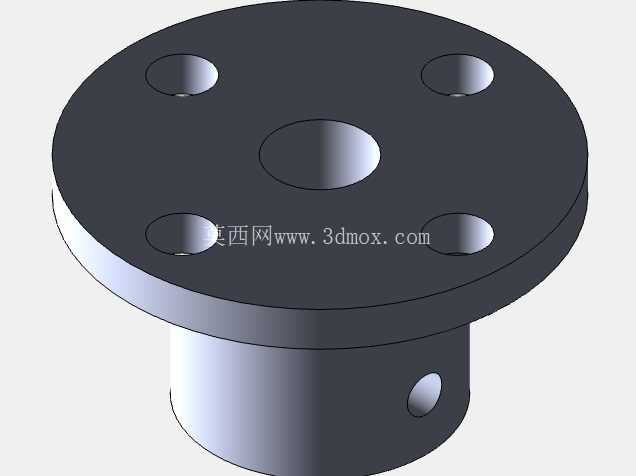

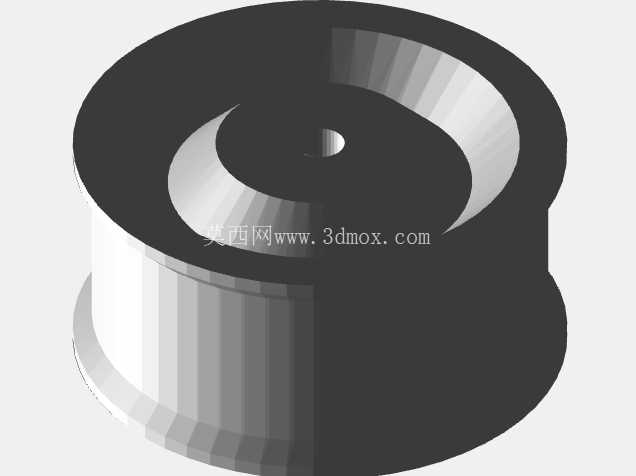

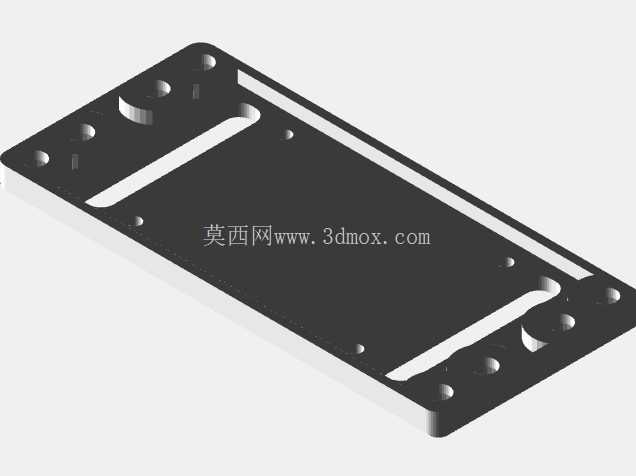

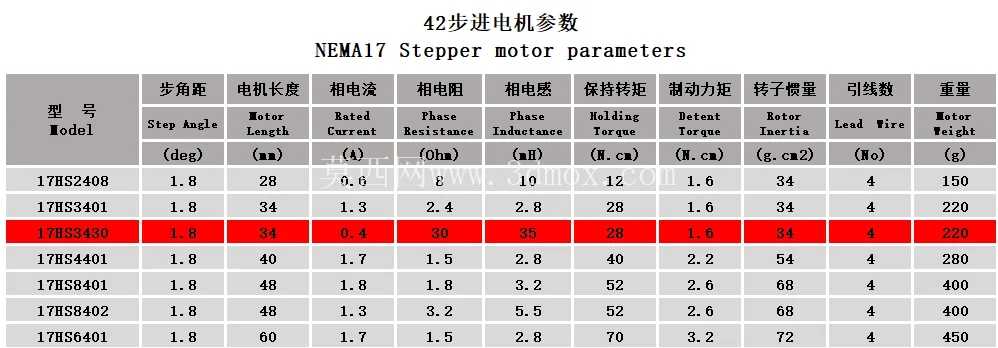

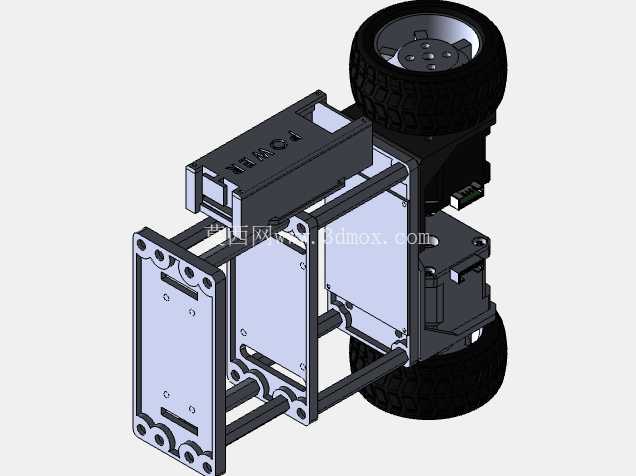

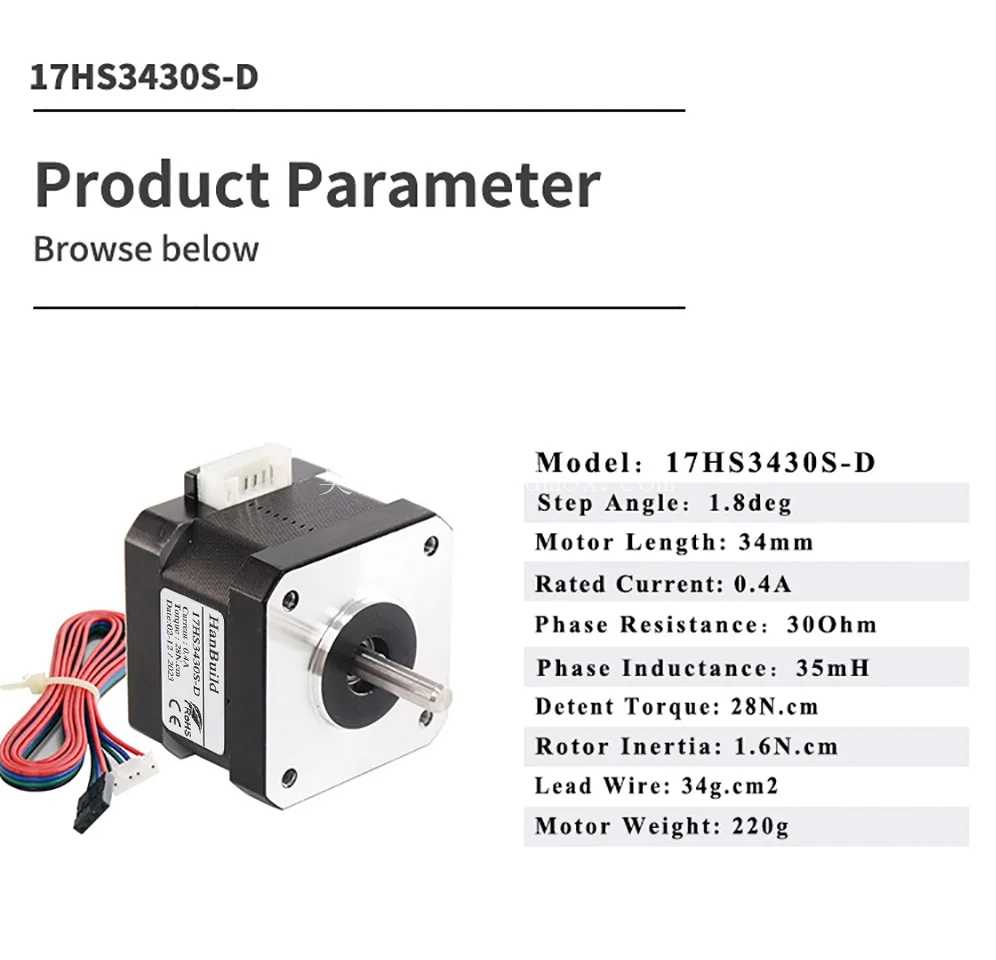

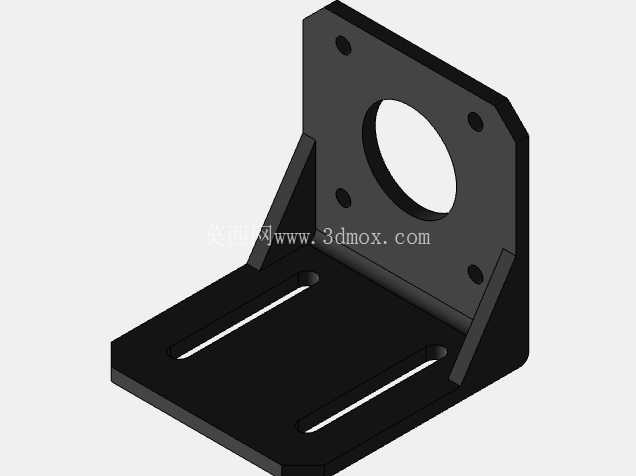

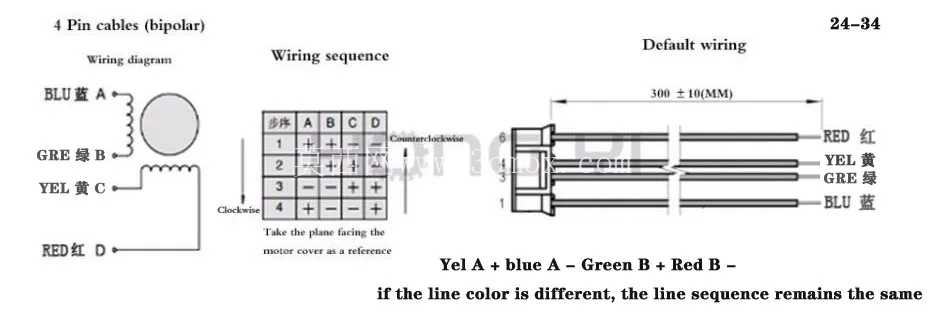

这款双轮自平衡移动载体的结构设计，核心围绕嵌入式控制平台与动力执行部件的紧凑集成展开，整体采用分层堆叠的安装逻辑，从下到上依次排布动力轮组、驱动模块、主控板与供电接口，最大化利用两轮轴线正上方的空间，将整机重心控制在轮轴附近的合理区间，为自平衡控制算法预留足够的调整余量。动力端适配NEMA17规格步进电机，安装位预留了标准的31mm孔距安装平面，电机轴直接与橡胶纹理驱动轮连接，省去额外传动结构带来的间隙误差，轮体直径选型控制在65mm，既保证足够的越障高度，也避免轮径过大导致的转动惯量提升，增加平衡控制的响应负担。

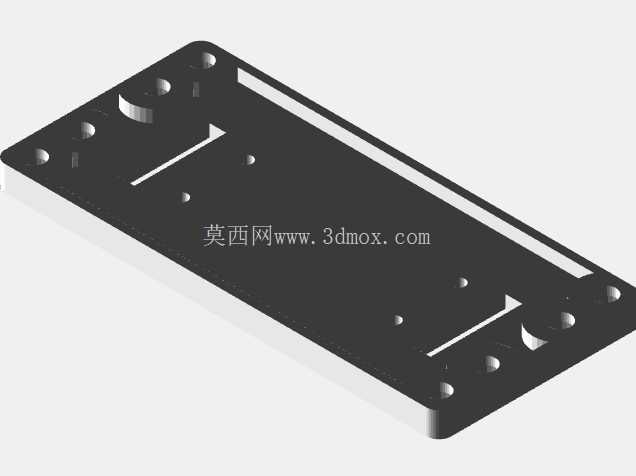

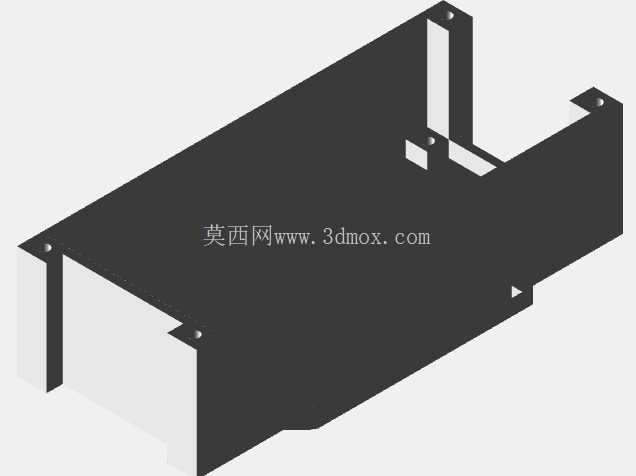

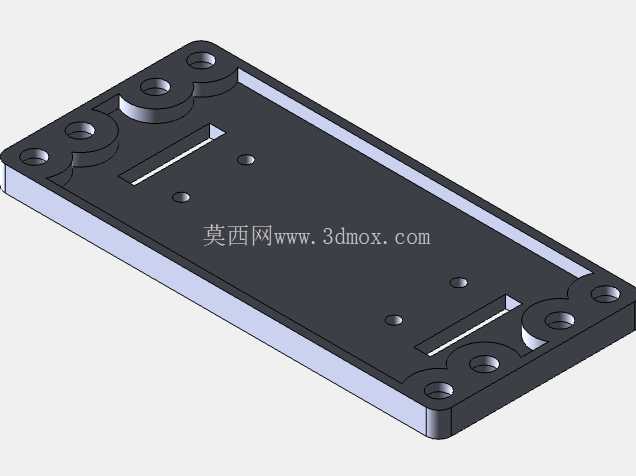

从实际应用场景来看，这类小型自平衡载体可作为嵌入式开发教学实验平台，供高校电子信息、机电一体化专业学生验证姿态解算、PID闭环控制算法，也可通过扩展上层安装位的传感器支架，搭载视觉模块、环境检测传感器，完成室内巡检、定点数据采集的轻量化作业任务。设计过程中充分考虑了3D打印加工的工艺特性，所有结构支撑件均采用等壁厚设计，壁厚统一设置为2mm，既满足FDM打印的成型强度要求，也避免壁厚不均导致的打印翘曲问题；层板之间采用直径3mm的铜柱作为支撑连接件，安装孔位预留0.2mm的装配间隙，无需二次攻丝即可直接通过螺丝完成固定，降低后期装配的加工难度。

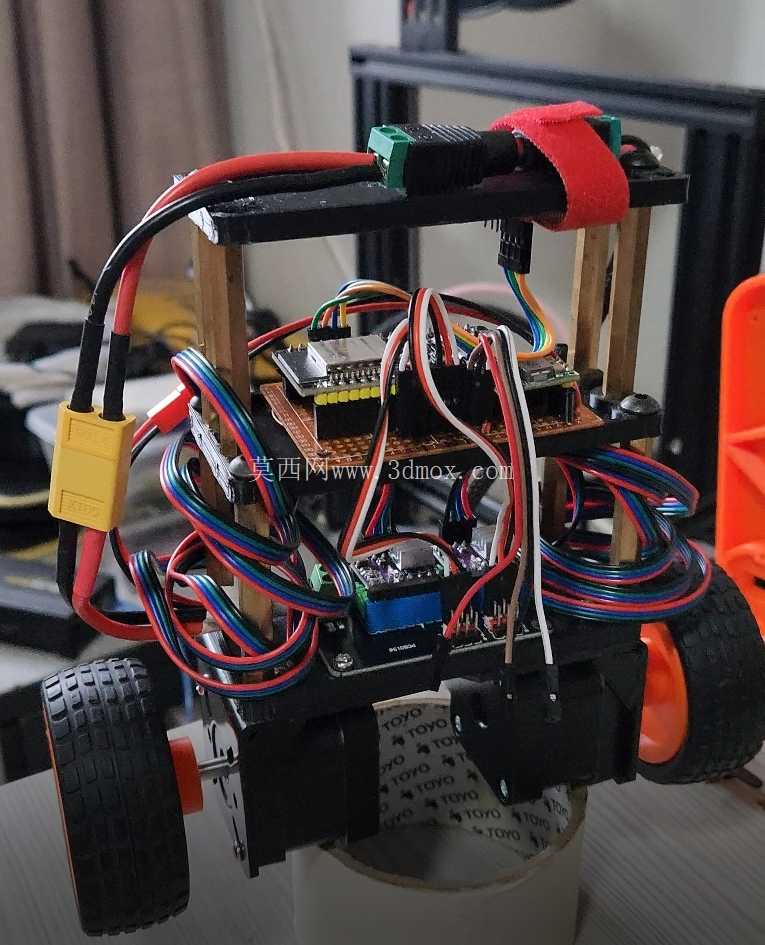

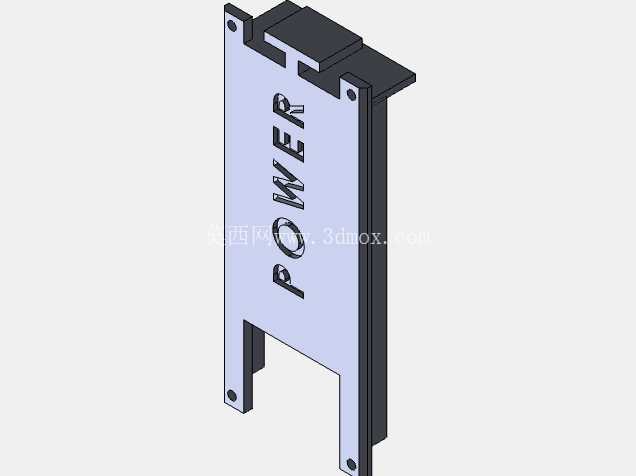

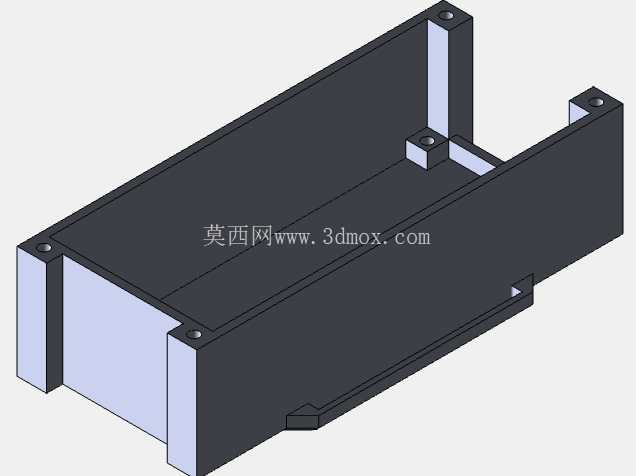

走线布局上专门预留了分层过线缺口，供电线路与信号线路分两侧排布，减少大电流供电线对主控板传感器信号的电磁干扰，供电接口采用XT60规格接插件，固定在整机后侧的安装凸台上，接口突出机身外轮廓3mm，方便快速插拔电池，同时避免接插件晃动对机身姿态检测造成干扰。主控板安装位位于整机中层居中位置，下方预留10mm的悬空空间，既可以容纳MPU6050这类姿态传感器的安装位置，也能避免驱动模块工作时的热量直接传导到主控板上，造成元器件工作温度异常。

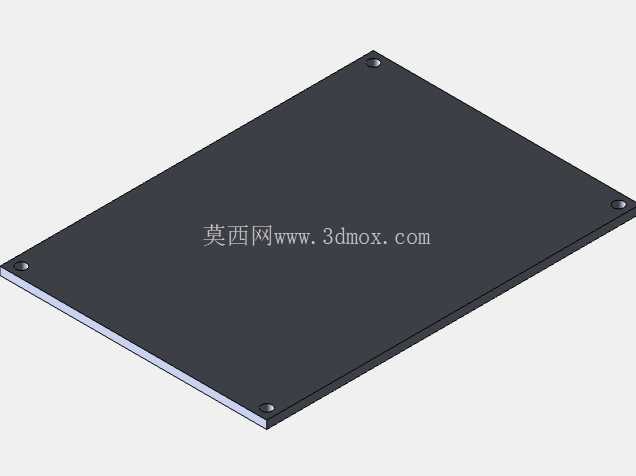

安装边界方面，整机宽度控制在120mm以内，长度方向不超过100mm，上层扩展板的安装孔位兼容常用的ESP32开发板、步进电机驱动板的固定孔距，使用者可以根据自身需求更换不同功率的驱动模块，或者叠加蓝牙、WiFi通讯模块实现远程控制。设计时特意将电池绑定位设置在顶层板的上表面，采用魔术贴绑带固定的方式，允许使用者根据续航需求更换不同容量的锂电池，同时电池重量直接作用在整机重心的正上方，不会因为电池重量偏移导致平衡控制出现静态误差。

需要注意的是，步进电机本身的低速扭矩特性与响应延迟，在实际调试平衡算法时会存在一定的控制滞后，若追求更灵敏的动态响应，可直接将电机安装位更换为适配直流减速电机的固定支架，安装孔位预留了兼容两种电机的扩展孔，无需重新打印主体结构件即可完成动力方案替换。所有结构件的打印方向均设置为层板平面平行于打印热床，减少支撑材料的使用，打印完成后仅需去除少量支撑毛刺即可完成装配，整体装配完成后整机重量控制在500g以内，配合2200mAh的锂电池可实现40分钟以上的连续运行。轮组与机身之间预留了2mm的侧向间隙，避免轮体转动时与结构支架产生摩擦损耗，电机走线从层板下方的走线槽直接连接到驱动板，不会外露到机身外侧造成剐蹭。
