机器人团队用可打印塑料大齿轮结构

这款齿轮是面向机器人竞赛与小型机器人团队开发的可打印塑料传动部件，核心适配FTC等青少年机器人赛事的动力传输需求，也可用于小型桌面自动化装置、教学演示机械结构的动力传递环节。在机器人赛事场景中，这类齿轮常被用于行走机构、机械臂关节、物料拾取装置的动力传导链路，相比金属齿轮，塑料材质打印成型的零件自重更低，能有效降低移动机器人的负载负担，同时打印成型的周期短，在赛事备赛阶段遇到零件损坏或参数调整需求时，可快速迭代制作，无需等待外协加工周期，适配赛事备赛的快节奏调整需求。

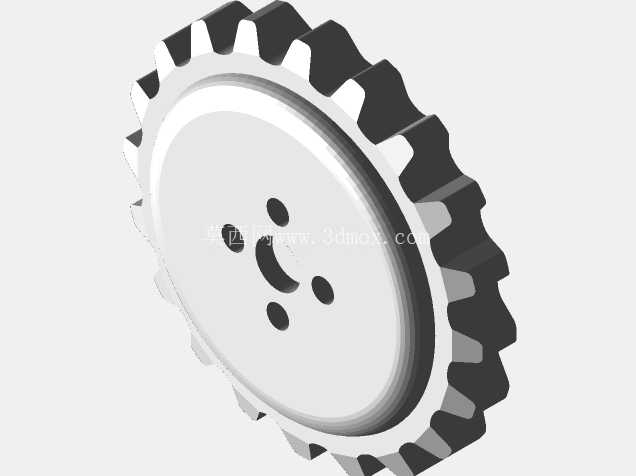

从功能特性来看，这款齿轮采用直齿结构设计，直齿传动的啮合特性简单，安装时对平行度的容错空间高于斜齿与锥齿，对于学生团队或非精密加工场景的装配调试更友好，不需要复杂的对位工装即可完成安装，传动过程中不会产生额外的轴向力，可简化支撑轴的受力设计，降低配套轴承与安装座的选型难度。齿轮中心设置了带定位缺口的轴孔，配合周边四个均匀分布的安装孔，既可以通过中心孔与动力输出轴实现周向定位，传递额定扭矩，也可以通过周边的小孔与轮毂、连接法兰实现锁附固定，避免大扭矩输出时齿轮与轴之间出现打滑空转的问题，适配机器人启停瞬间的冲击载荷工况。

设计过程中，首先围绕机器人常用的标准舵机、直流减速电机的输出扭矩参数，确定了齿轮的模数与齿形参数，确保齿根强度能够承受电机堵转时的瞬时扭矩，避免传动过程中出现断齿问题。齿宽参数设置为4毫米，在保证啮合接触面积足够传递扭矩的前提下，尽可能压缩零件的轴向占用空间，适配机器人内部紧凑的安装布局，不会与周边的结构件、线路产生干涉。齿轮整体半径控制在32毫米，厚度为15毫米，这个尺寸参数既可以实现与小齿轮配合获得合适的减速比，匹配机器人行走或关节动作的转速需求，也不会因为尺寸过大占用过多的机器人内部安装空间，安装时仅需要预留出半径35毫米的圆周活动空间，以及轴向18毫米的装配间隙即可，周边不需要额外设置避让结构。齿部高度设置为9毫米，啮合时的重合度能够满足平稳传动的需求，低速运转时不会出现明显的传动卡顿或噪音问题，适配机器人低速大扭矩的传动工况。

在打印适配性设计上，齿轮的所有结构均采用无悬空的可打印结构设计，不需要额外添加支撑材料即可完成FDM打印成型，打印完成后仅需要简单去除毛边即可投入使用，降低了后处理的工作量。齿顶与齿根位置均做了小尺寸的圆角过渡，既可以避免打印过程中出现尖角翘曲的问题，也能减少啮合过程中的应力集中，提升塑料齿轮的抗疲劳寿命，在频繁正反转的机器人工况下，不容易出现齿根裂纹的问题。中心轴孔的尺寸预留了0.2毫米的打印公差，适配常规FDM打印的收缩率，打印完成后不需要二次扩孔即可与标准直径的输出轴顺畅配合，周边的安装孔也预留了对应的螺丝穿入间隙，可直接使用对应规格的机米螺丝或自攻螺丝完成锁附。

实际使用场景中，这款齿轮可与同模数的小齿轮组成一级减速机构，将高速电机的输出转速降低到机器人动作需要的区间，同时放大输出扭矩，满足机器人搬运物料、越障行走的动力需求。在教学场景中，这款齿轮也可作为机械原理课程的演示教具，直观展示齿轮传动的减速增扭特性、直齿齿轮的啮合原理，学生可直接通过3D打印制作该零件，完成简易传动机构的组装实验，不需要采购工业标准齿轮，降低教学实验的成本。对于小型自动化设备的开发者而言，这款齿轮的尺寸参数也可直接复用在小型传送带、简易翻转机构的传动链路中，作为低成本的传动部件使用，塑料材质的自润滑特性也可在无额外润滑的工况下短时间运行，适合低负载、短周期运行的自动化装置使用。
