螺旋锥齿轮传动件三维结构设计

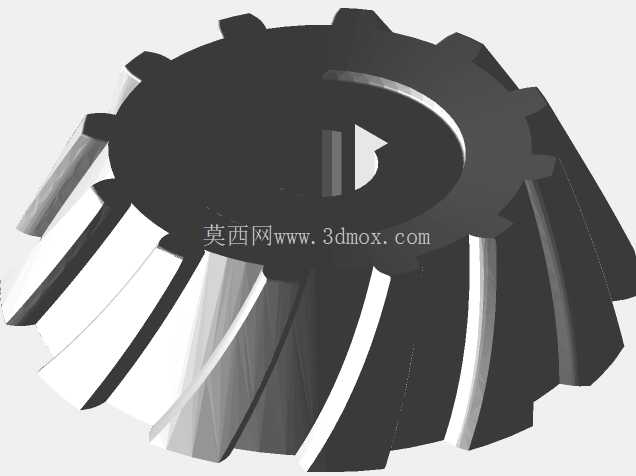

这款螺旋锥齿轮的建模过程，首先要明确其核心应用场景——这类弧齿锥齿轮多用于相交轴之间的动力传递，常见于差速器、机床主轴传动箱、小型动力设备的转角传动单元，能在轴线呈90度交错的安装工况下实现稳定的扭矩传输，相比直齿锥齿轮，其啮合过程是渐进式的，轮齿从一端逐步啮合到另一端，传动过程的冲击、噪声都要小很多，适合中高速、有一定载荷冲击的传动工况。

从结构设计逻辑来看，建模时首先要确定的是分锥角参数，这直接决定了两根相交轴的夹角匹配度，常规正交传动的分锥角之和为90度，建模时需要先绘制分锥、背锥、根锥三个基准锥面，所有轮齿的型线都依托背锥展开的当量齿轮轮廓来生成，避免出现齿形畸变导致啮合干涉。轮齿的螺旋角是这类齿轮的核心参数，建模时要保证螺旋方向与配对齿轮完全匹配，左旋与右旋齿轮必须对应安装，否则会出现装配后无法啮合、甚至轮齿挤裂的问题；齿面的螺旋线要沿着节锥面的母线方向做等导程或者等螺旋角的扫掠，保证啮合时的接触区落在齿面中部，避免边缘接触造成的早期磨损。

从安装边界来看，这款齿轮的中心安装孔是带键槽的通孔结构，建模时预留了标准平键的安装位，安装时需要保证齿轮的背锥端面与安装轴的定位台阶完全贴合，轴向定位的挡圈槽尺寸要匹配对应规格的轴用挡圈，避免传动过程中出现轴向窜动。轮齿的大端齿顶圆、小端齿根圆尺寸都做了严格的参数约束，安装时要保证与配对齿轮的安装距符合设计值，安装距偏差过大会导致齿侧间隙过大或者过小：间隙过大传动时会出现反向冲击空程，间隙过小则会导致啮合卡滞、运转时齿面温度快速升高，加剧磨损。

在功能特性上，这类弧齿结构的锥齿轮重合度比直齿锥齿轮高30%左右，相同模数、齿数的情况下，能传递的扭矩更大，传动过程更平稳，适合转速在1500rpm以内的中载传动场景。建模时特意做了齿根圆角的过渡处理，避免齿根处的应力集中，实际加工时这个圆角参数直接决定了轮齿的弯曲疲劳强度，圆角过小会导致齿轮在冲击载荷下出现断齿故障。齿面的建模精度控制在IT7级对应的形位公差范围内，齿向误差、齿形误差都做了参数化约束，能直接对接后续的数控加工编程，不需要二次修整模型。

从实际使用的适配场景来说，这类齿轮可以直接用在小型农机的转角传动箱、电动工具的动力输出端、自动化设备的90度转向传动模组里，安装时要注意配对齿轮的接触斑点调整，通过调整垫片厚度来微调两个齿轮的轴向位置，保证空载时接触斑点位于齿长中部偏齿顶位置，带载后接触区会自然扩展到整个齿面，实现最优的啮合状态。建模时还考虑了减重需求，齿轮的轮毂部分做了等壁厚设计，在保证结构强度的前提下尽可能降低整体重量，减少传动时的转动惯量，提升设备启停阶段的响应速度。轮毂与轮辐的过渡位置做了圆弧过渡，避免应力集中导致的轮毂开裂问题，安装孔的表面粗糙度要求在建模时也做了对应标注，保证与传动轴的配合精度，避免跑内圈的故障出现。
