带进料料斗的爬坡挡边皮带输送设备

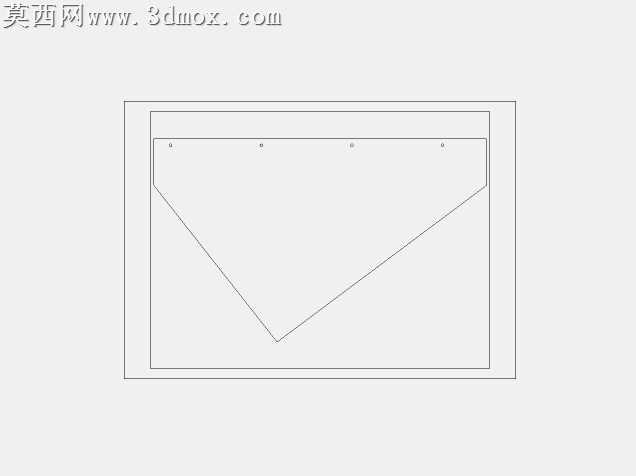

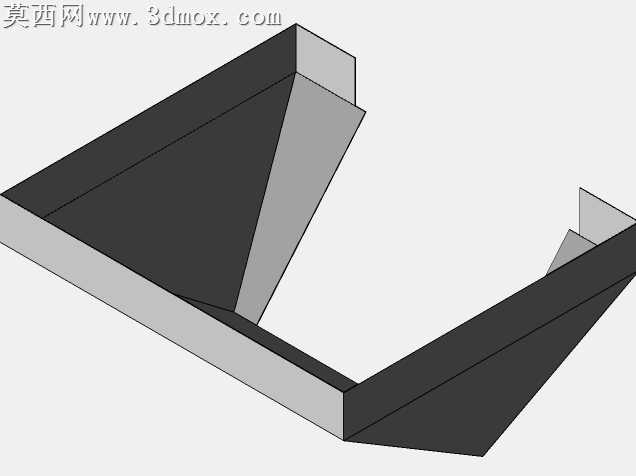

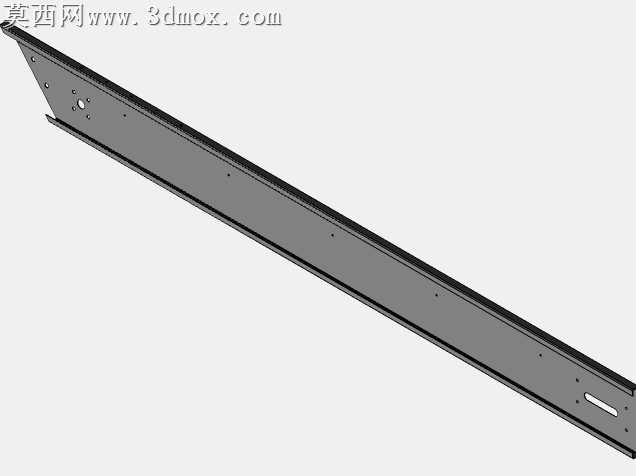

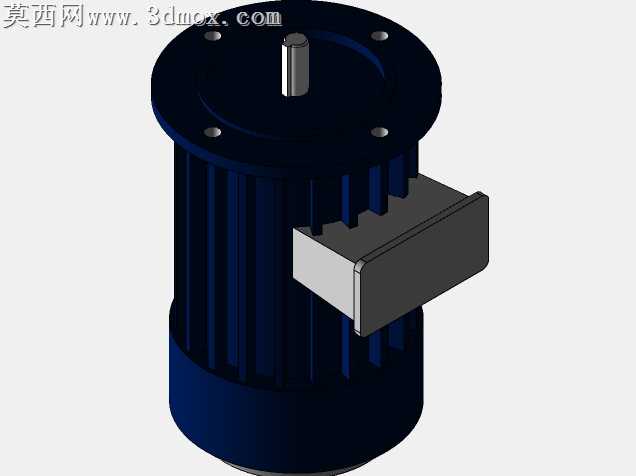

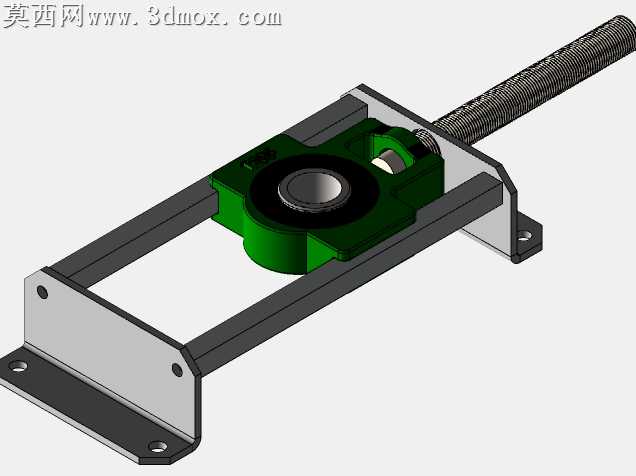

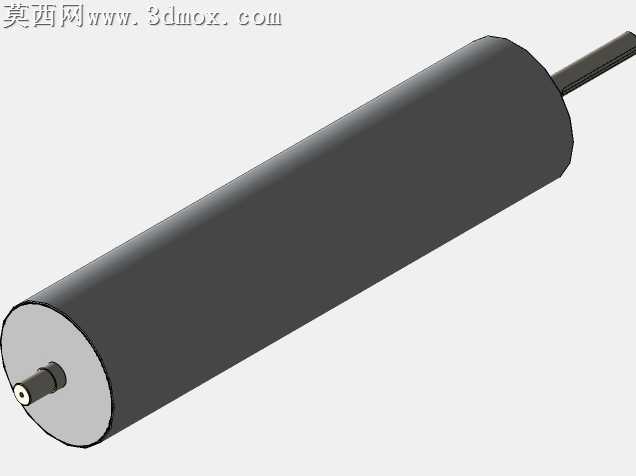

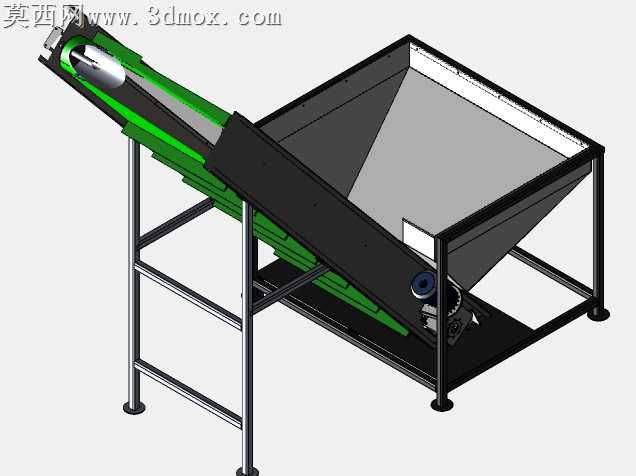

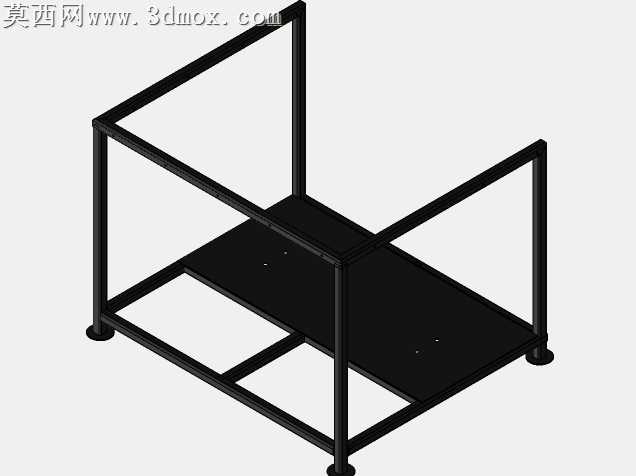

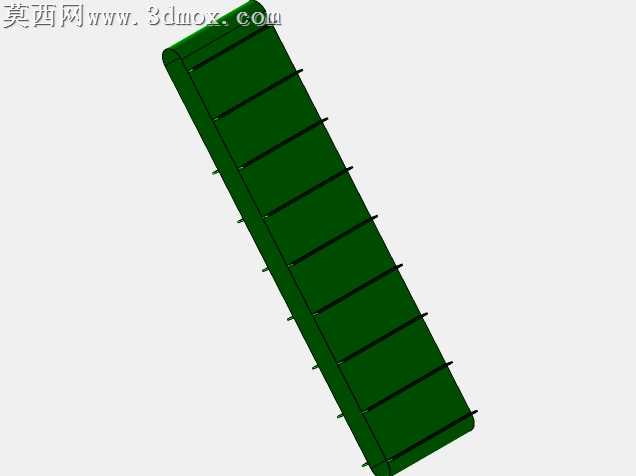

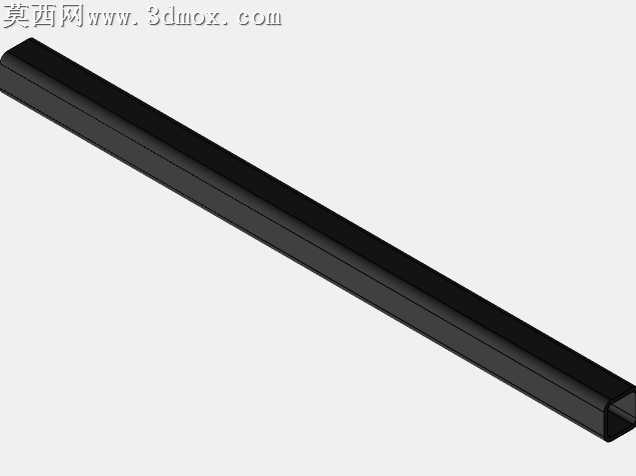

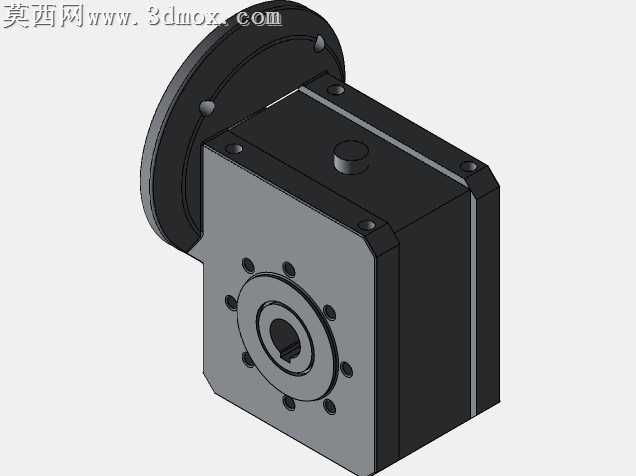

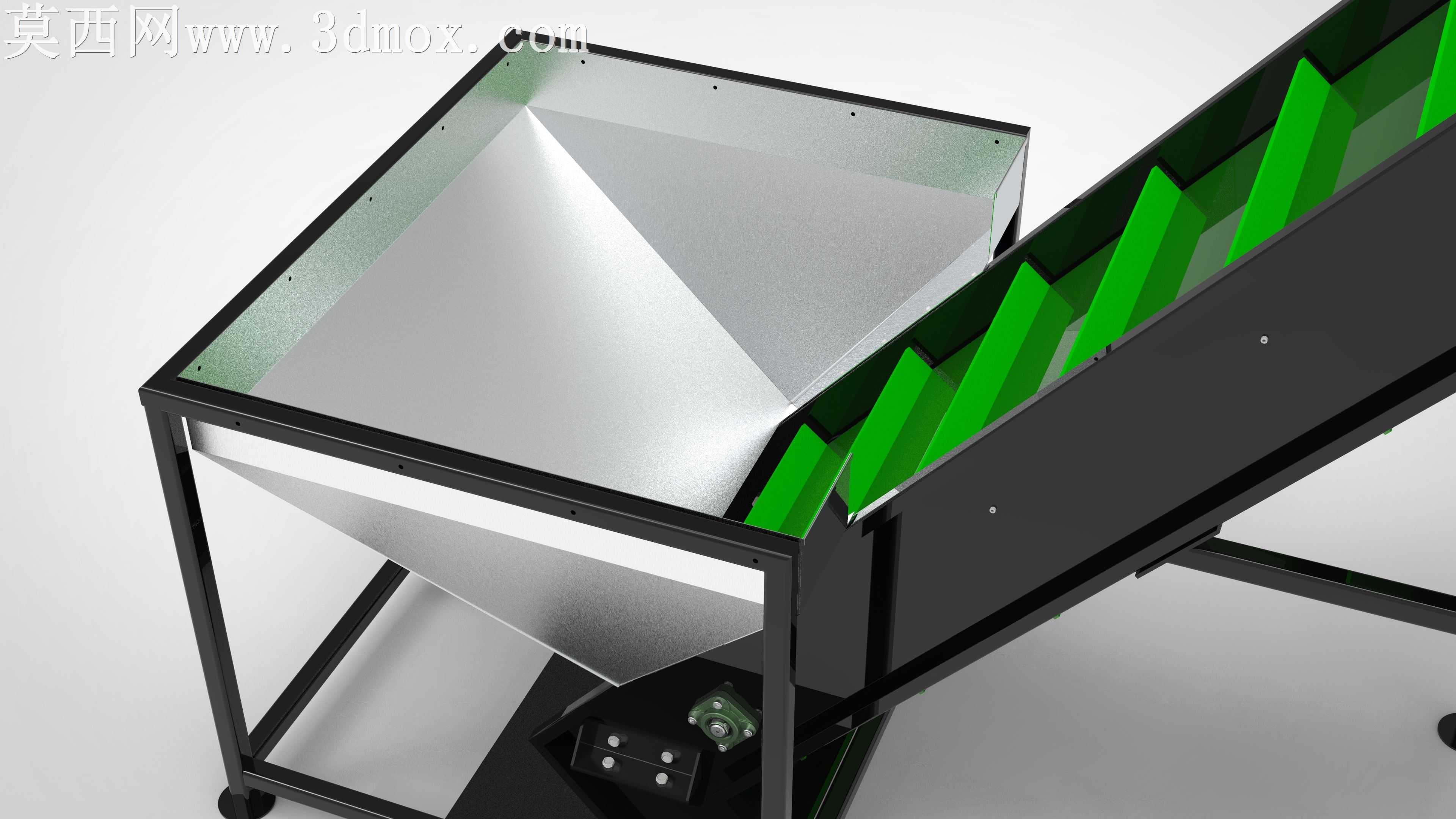

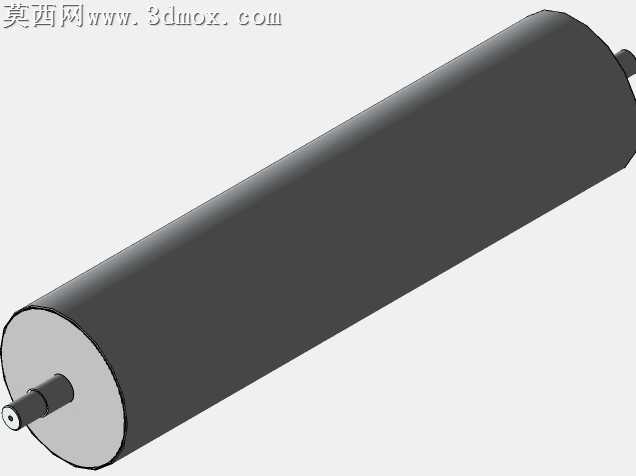

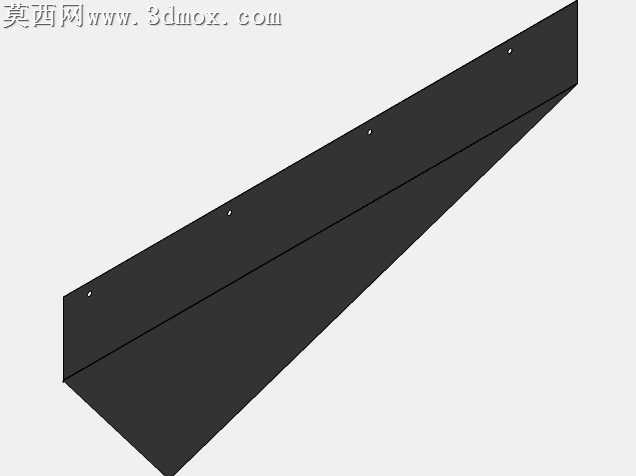

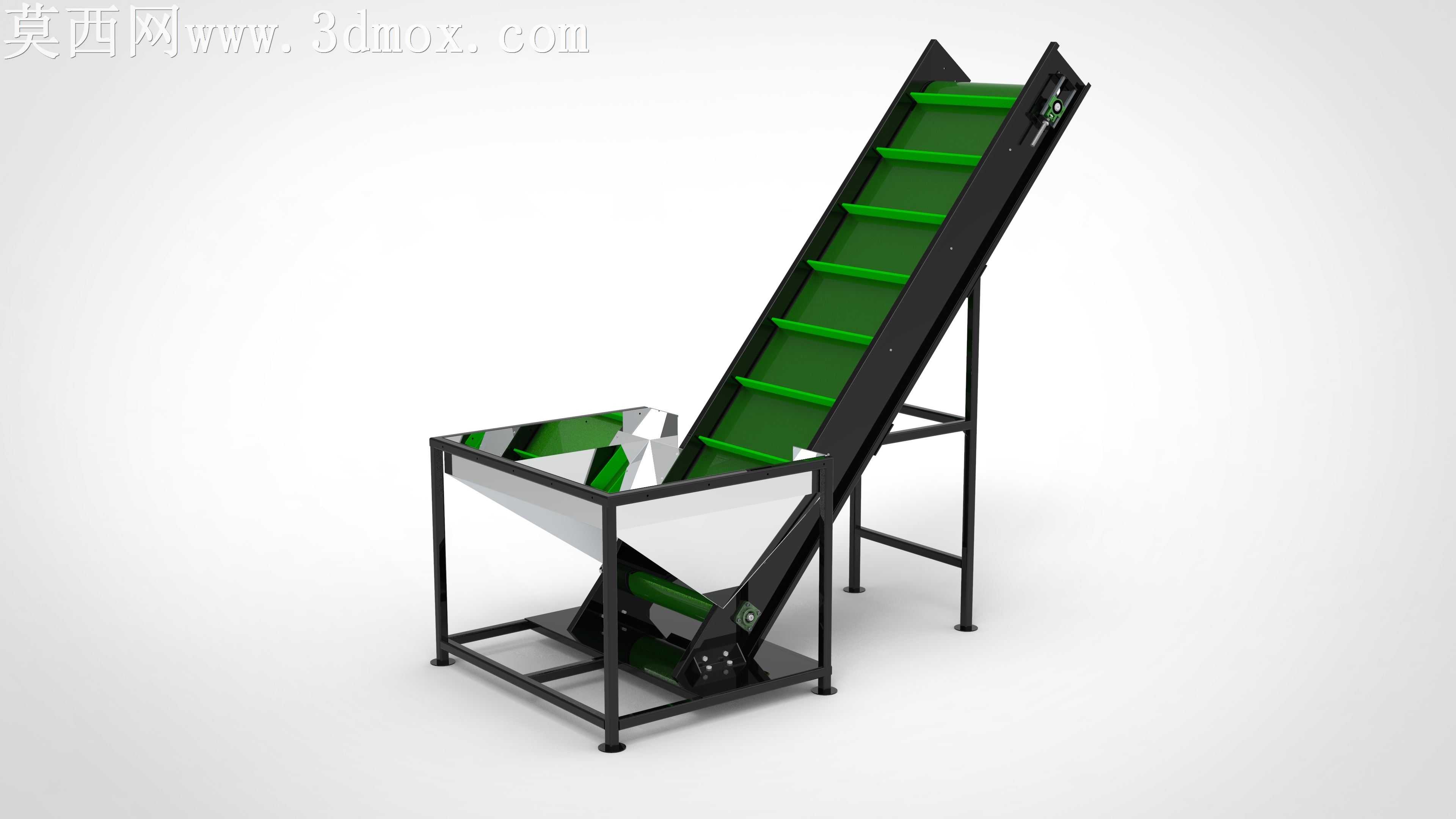

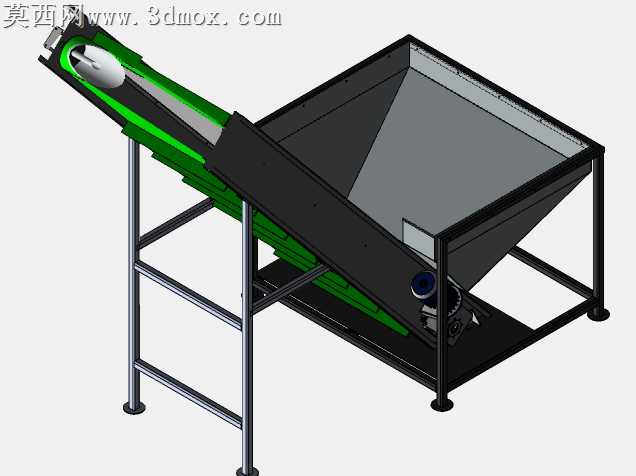

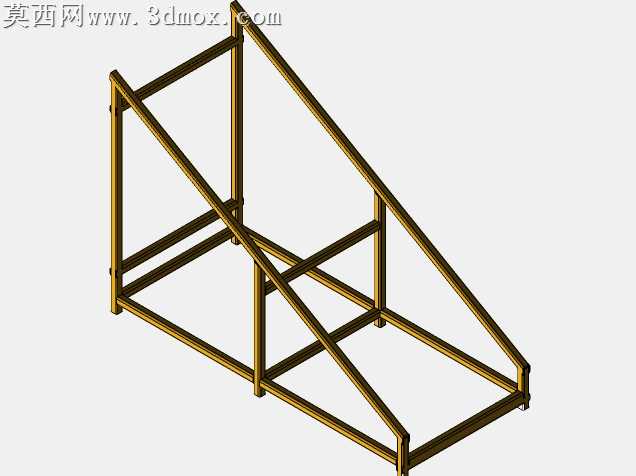

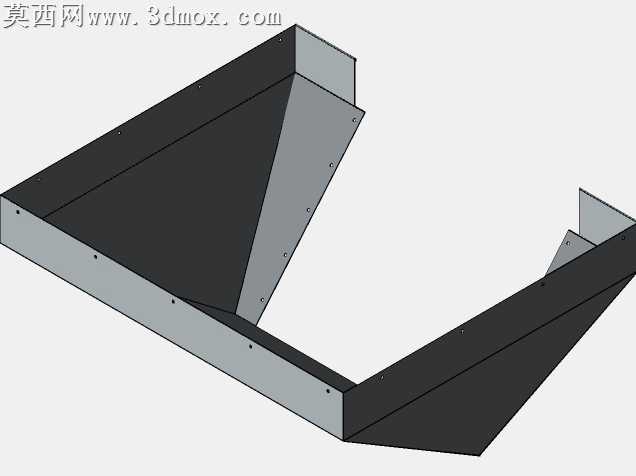

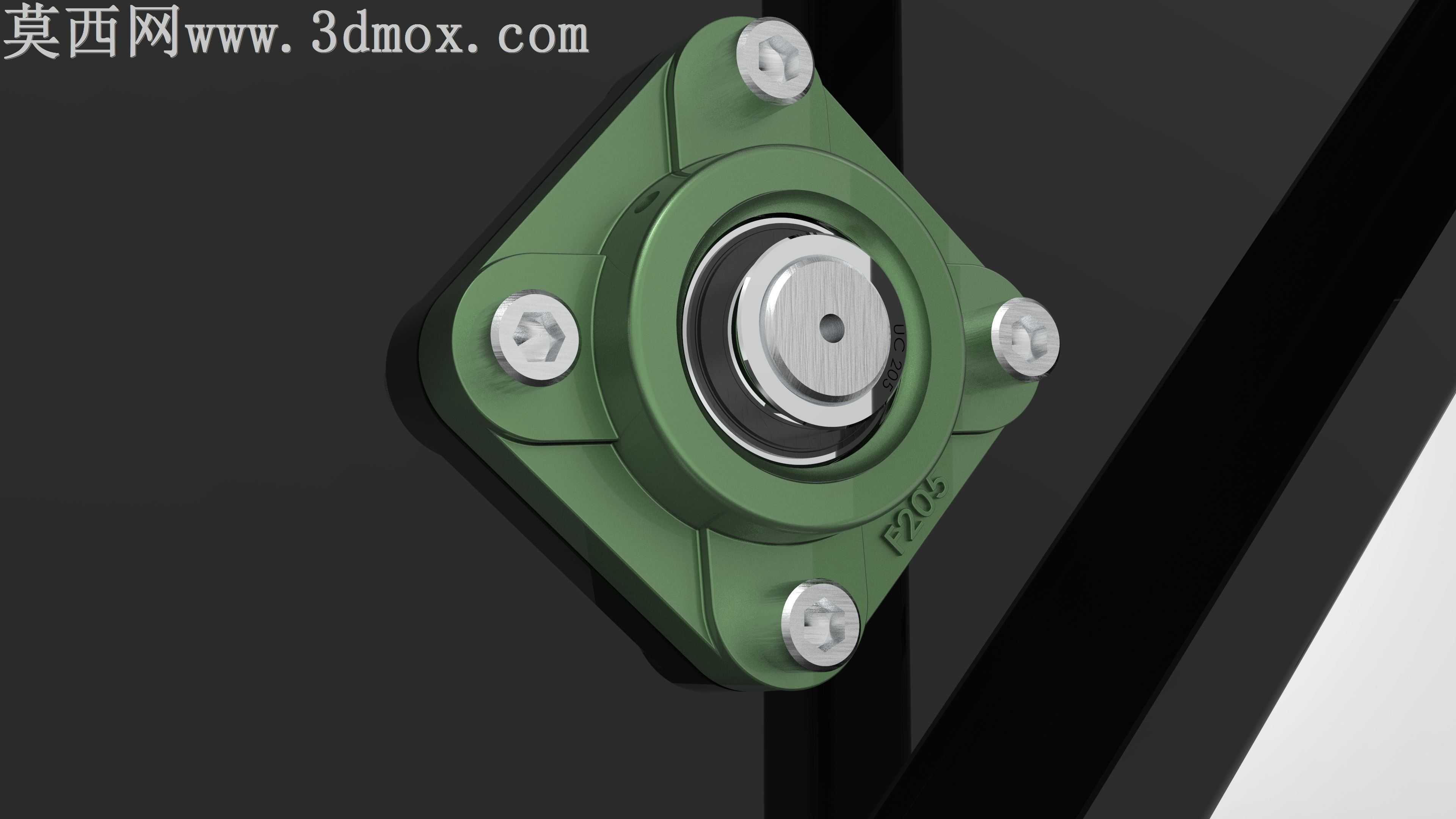

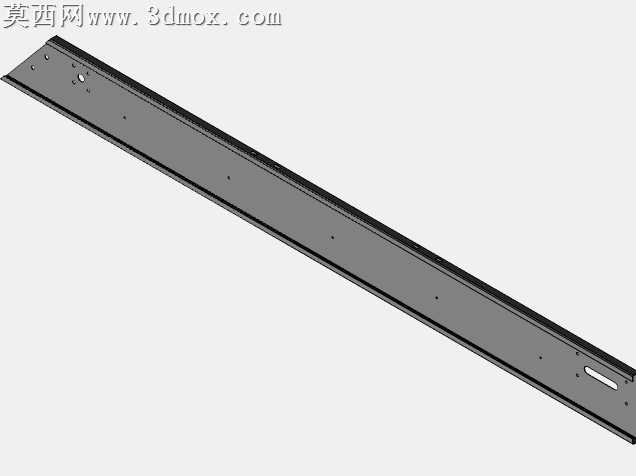

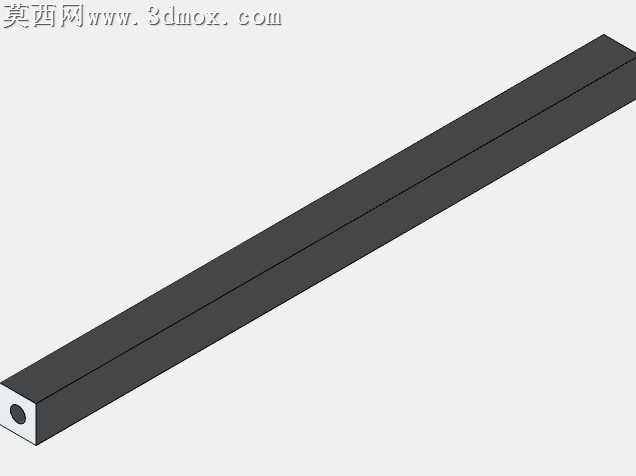

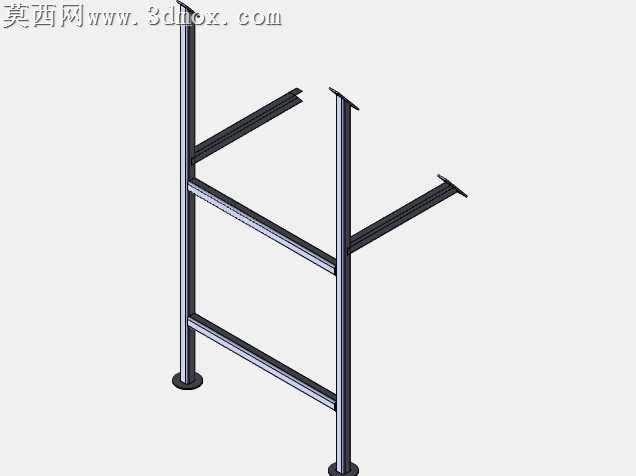

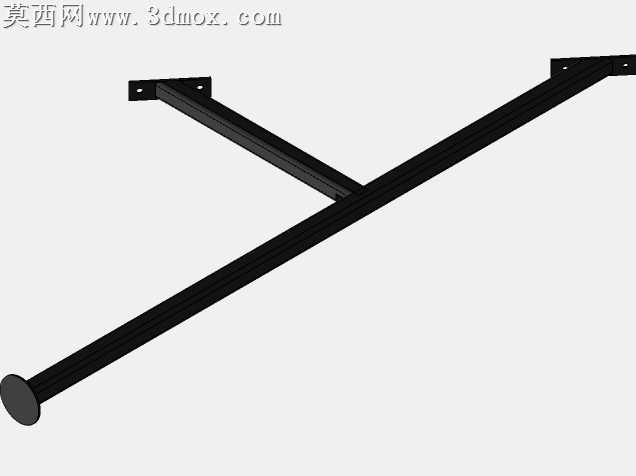

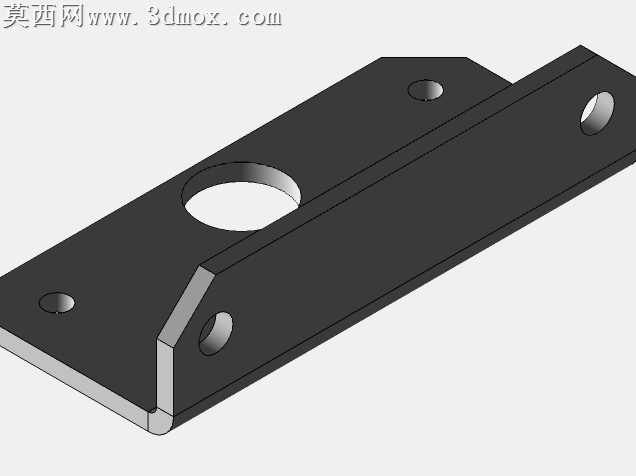

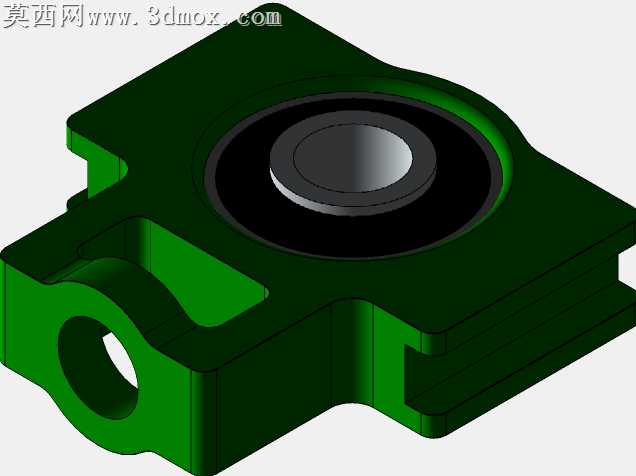

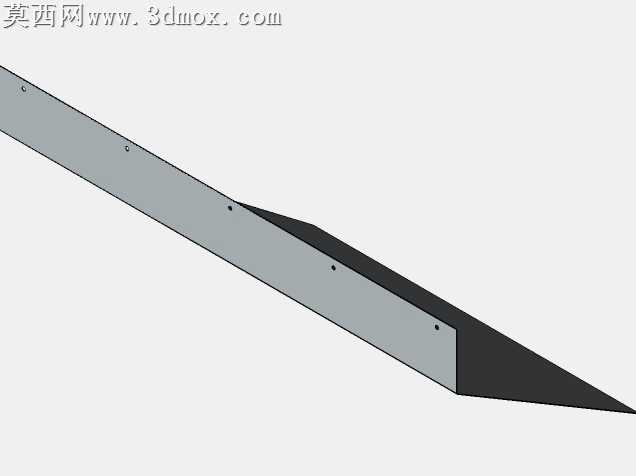

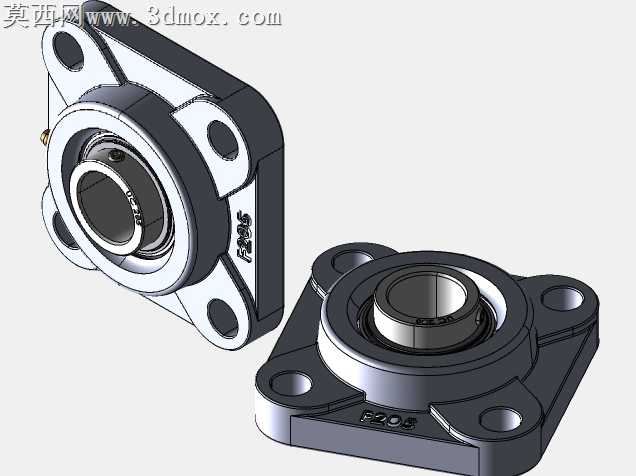

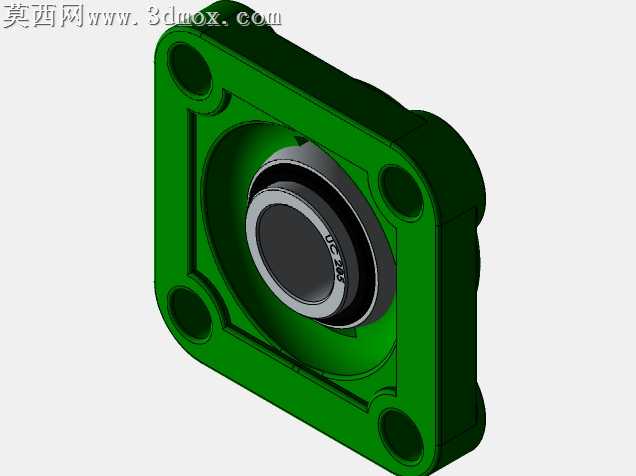

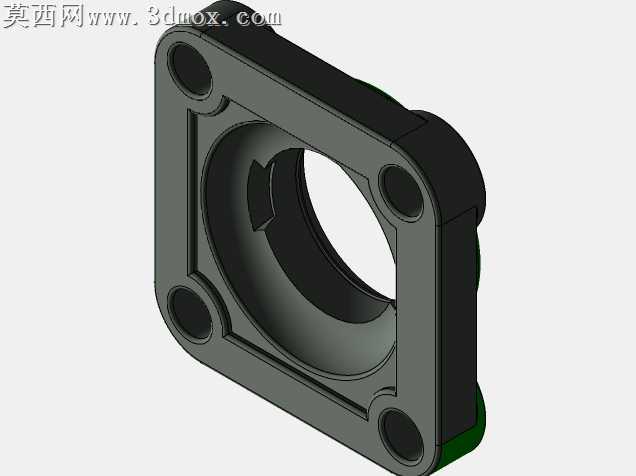

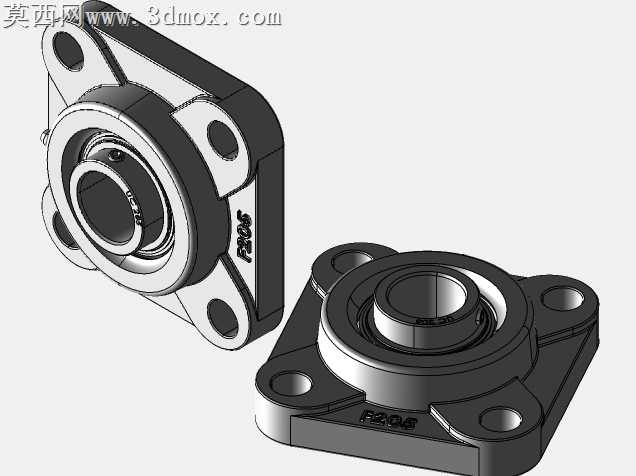

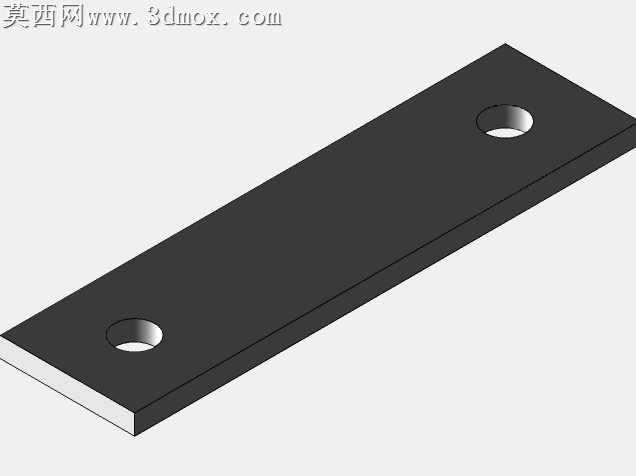

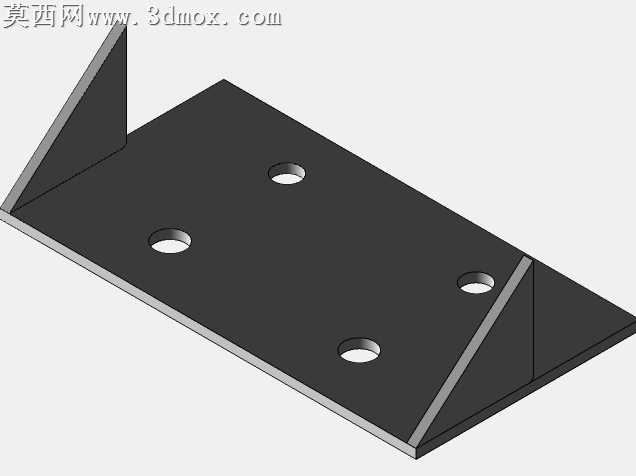

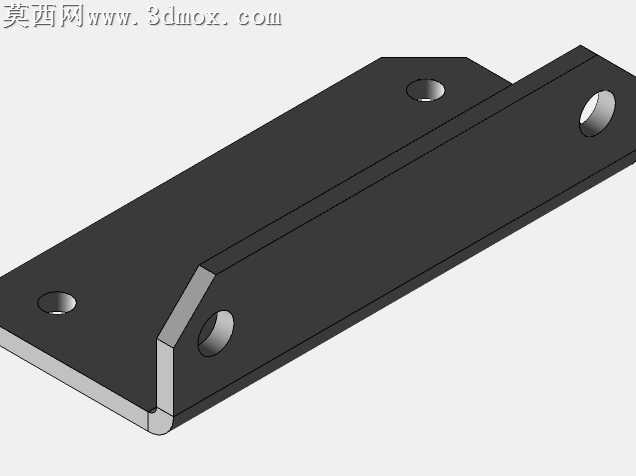

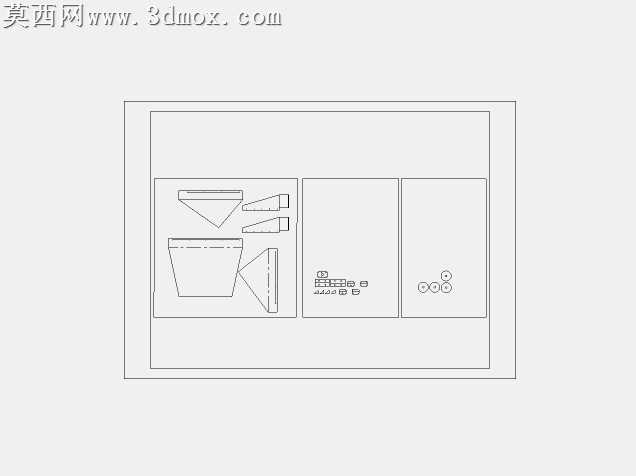

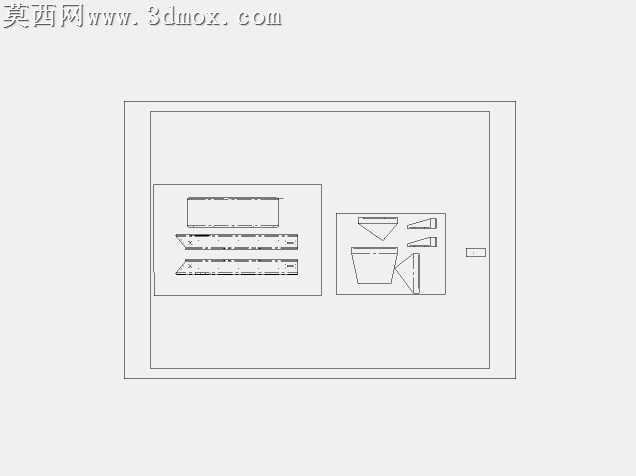

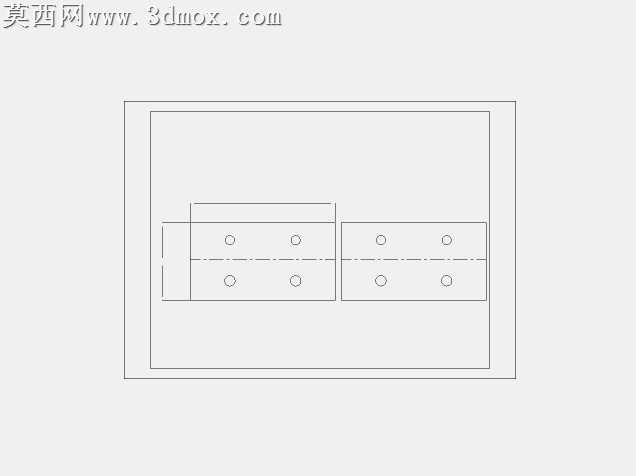

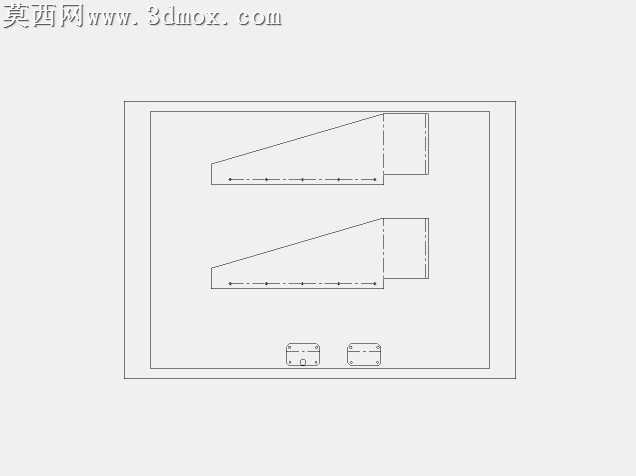

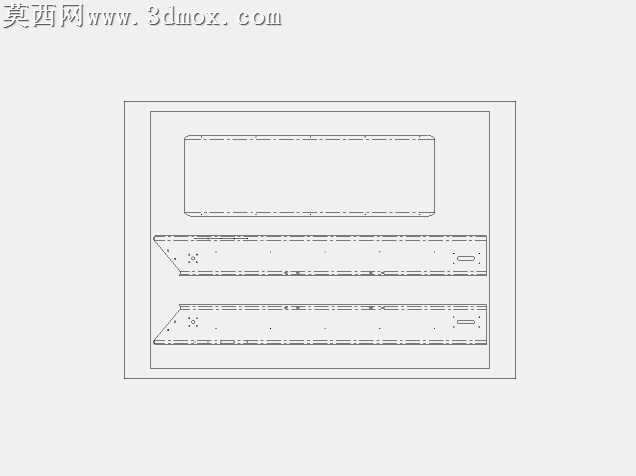

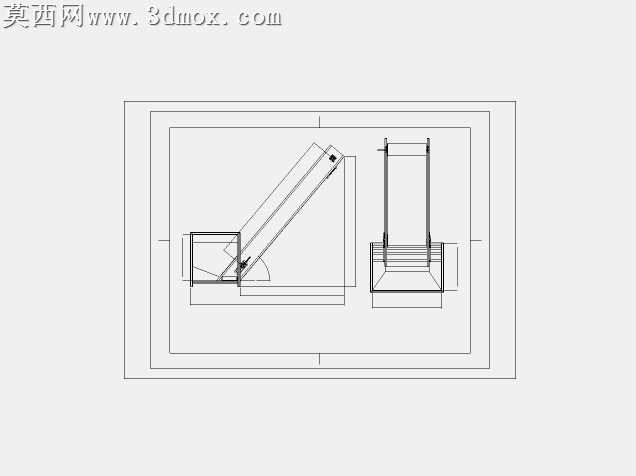

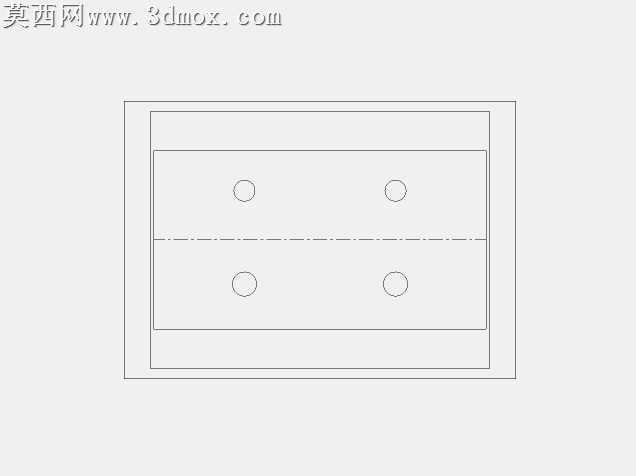

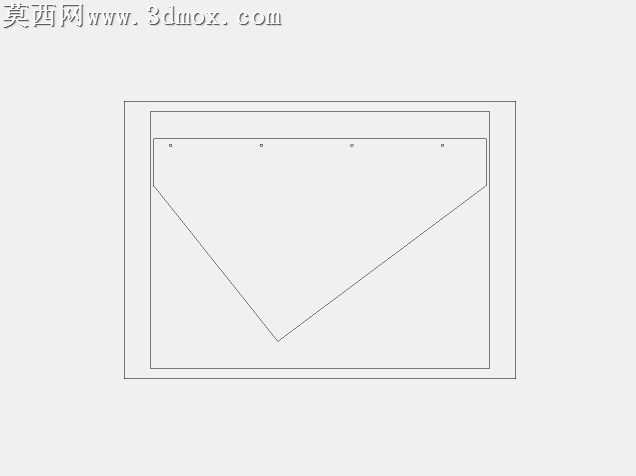

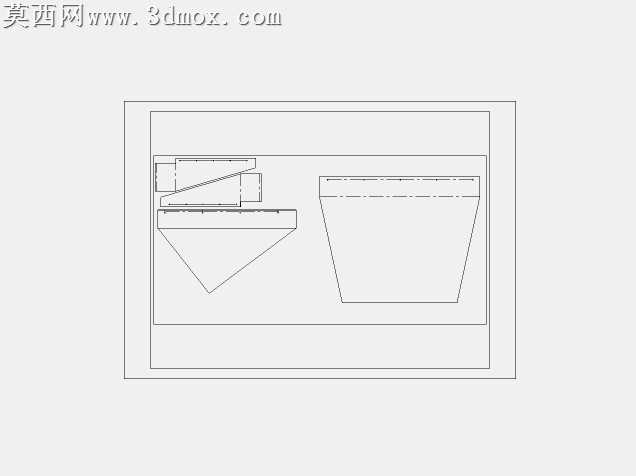

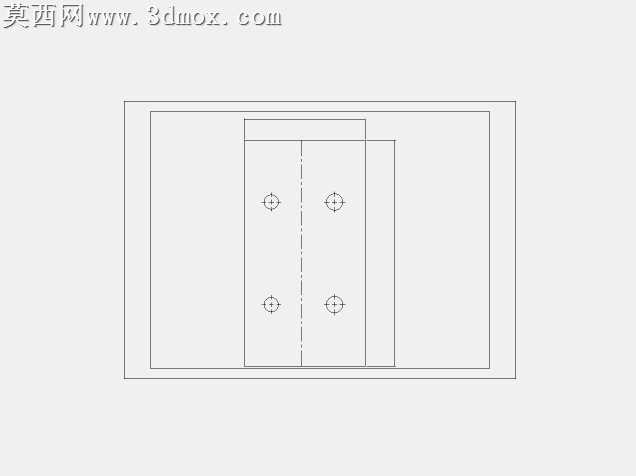

本作品为爬坡式挡边皮带输送设备的三维建模成果，建模过程中严格遵循机械设计的实际生产规范，对设备的每一处结构都做了精准还原。首先从整体机架结构开始搭建，采用方管焊接框架的结构形式，底部设置方形可调脚杯作为支撑，既保证机架整体的结构稳定性，也可通过脚杯调节设备的水平度，适配不同平整度的安装地面。进料段设计为敞口式漏斗形料斗，料斗侧壁采用倾斜导料结构，能够引导待输送物料顺利落至皮带承接面，避免物料在进料位置出现卡滞、撒漏的问题，料斗与主输送机架采用螺栓连接的方式，方便后期拆装维护。输送主体为倾斜布置的皮带输送通道，皮带上等间距设置了横向绿色挡料隔板，能够在大倾角爬坡输送过程中承托物料，防止颗粒状、块状物料因重力作用向下滑落，皮带两侧设置黑色挡边结构，进一步约束物料的输送路径，避免物料从皮带侧边撒出。设备的驱动结构布置在爬坡段的顶端位置，包含驱动辊筒、张紧调节结构与防护外罩，张紧结构可调节皮带的张紧程度，避免皮带运行过程中出现打滑、跑偏的问题，底端设置改向辊筒，配合机架中部的托辊结构，为皮带运行提供稳定的支撑。建模过程中对不同部件赋予了差异化的材质属性，机架部分赋予哑光黑色金属材质，模拟方管喷塑后的表面质感，皮带与挡料隔板赋予哑光橡胶材质，还原工业皮带的表面纹理与哑光质感，料斗内壁赋予光滑金属材质，导料面的光滑质感能够减少物料输送的阻力。渲染阶段采用柔和的均匀布光，清晰展现设备的结构层次与各部件的装配关系，整体设计围绕大倾角物料提升输送的实际需求展开，兼顾结构实用性与装配合理性，可直接用于生产方案展示、结构验证等场景。
