双电机驱动顶升移载滚筒输送设备

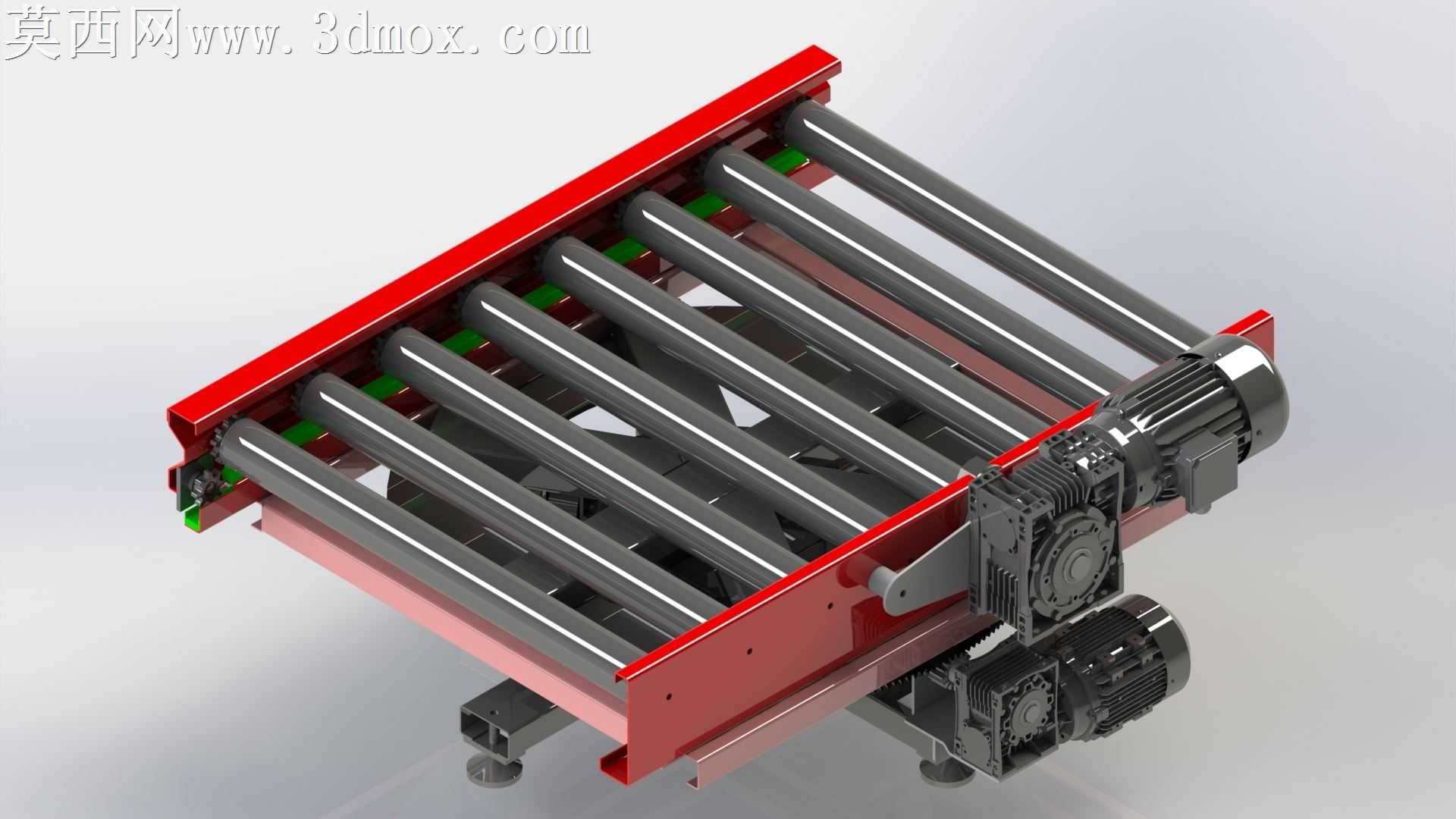

本模型为双电机驱动的顶升移载式滚筒输送设备，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循机械设计规范，对每一处零部件的装配关系、尺寸公差预留都做了精准还原，整体结构无干涉、无冗余特征，可直接用于结构验证与方案展示。模型整体采用模块化设计思路，主体输送段由多根平行排布的镀铬滚筒构成，滚筒两端通过轴承座固定在两侧红色喷涂的钢制侧架上，侧架采用折弯焊接工艺成型，既保证了结构刚性，又通过红色漆面做了安全色标识，符合工业设备的安全设计规范。设备搭载两套蜗轮蜗杆减速电机，分别负责滚筒的水平输送驱动与顶升移载机构的升降驱动，电机与传动滚筒之间通过链传动结构传递扭矩，顶升机构采用凸轮顶升结构，可实现输送面的垂直升降，满足物流分拣线中直角转向移载的工况需求。渲染阶段采用工业级写实材质方案，滚筒表面赋予高反光镀铬金属材质，还原金属辊筒的光滑耐磨质感；侧架与机架部分赋予哑光红漆与灰漆材质，模拟工业设备喷涂后的漆面质感；减速电机部分做了分色处理，电机壳体为铸铁哑光灰材质，散热筋、输出轴等部位赋予金属切削质感，接线盒部位做了黑色塑料材质区分，传动部位的绿色导向条赋予耐磨聚氨酯材质，脚轮部分采用橡胶与金属组合材质，整体渲染光影柔和，结构层次清晰，可直观展示设备的装配关系与运行逻辑。设计过程中充分考虑了设备的实际使用场景，滚筒间距根据常规输送箱包、托盘的尺寸做了优化，避免输送过程中出现卡滞、掉落问题；双电机的选型匹配了输送负载与顶升负载的扭矩需求，侧架底部预留了安装脚轮与固定支脚的接口，既可以作为移动输送单元使用，也可以固定安装在自动化输送线体中，整体结构紧凑，传动效率高，可适配电商仓储、生产流水线、物流分拣等多种场景的物料输送需求，模型结构完整，各运动部件的运动副均做了合理约束，可直接用于运动仿真演示，验证设备的运行轨迹与干涉情况。
