FTC赛事用橡皮筋搭载旋转拾取机构

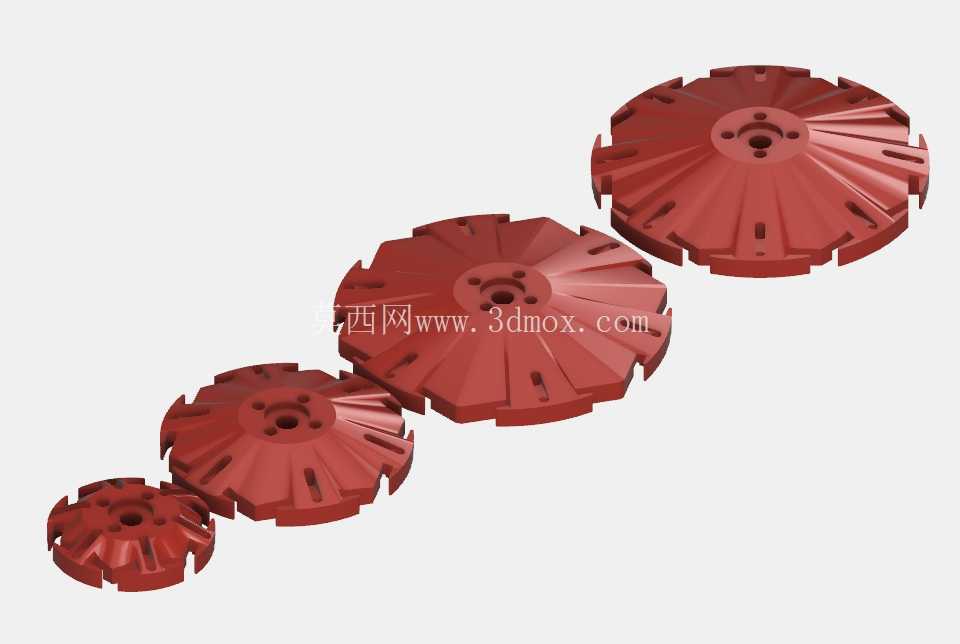

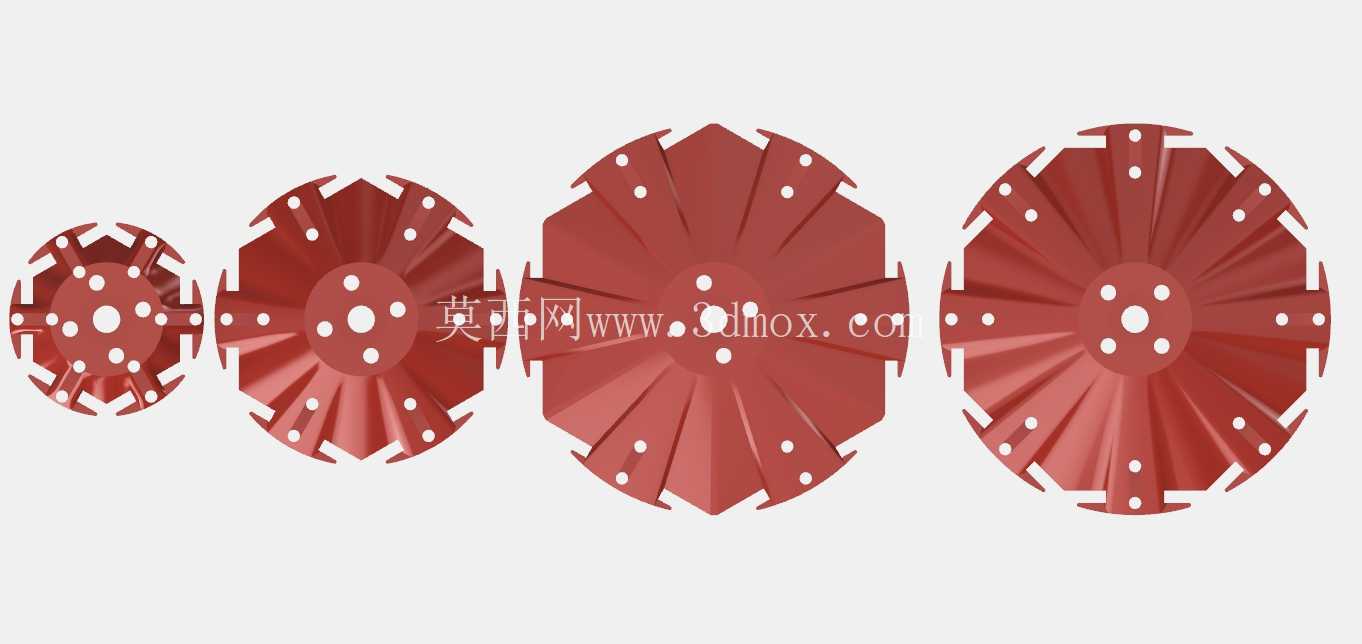

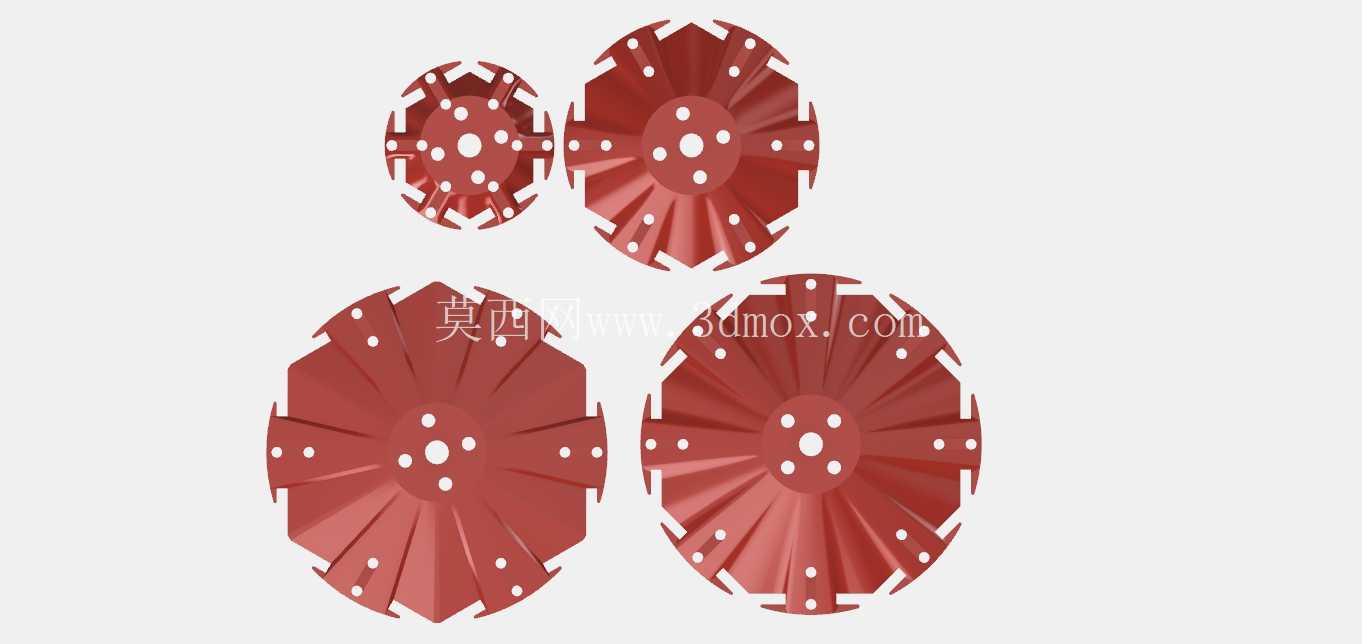

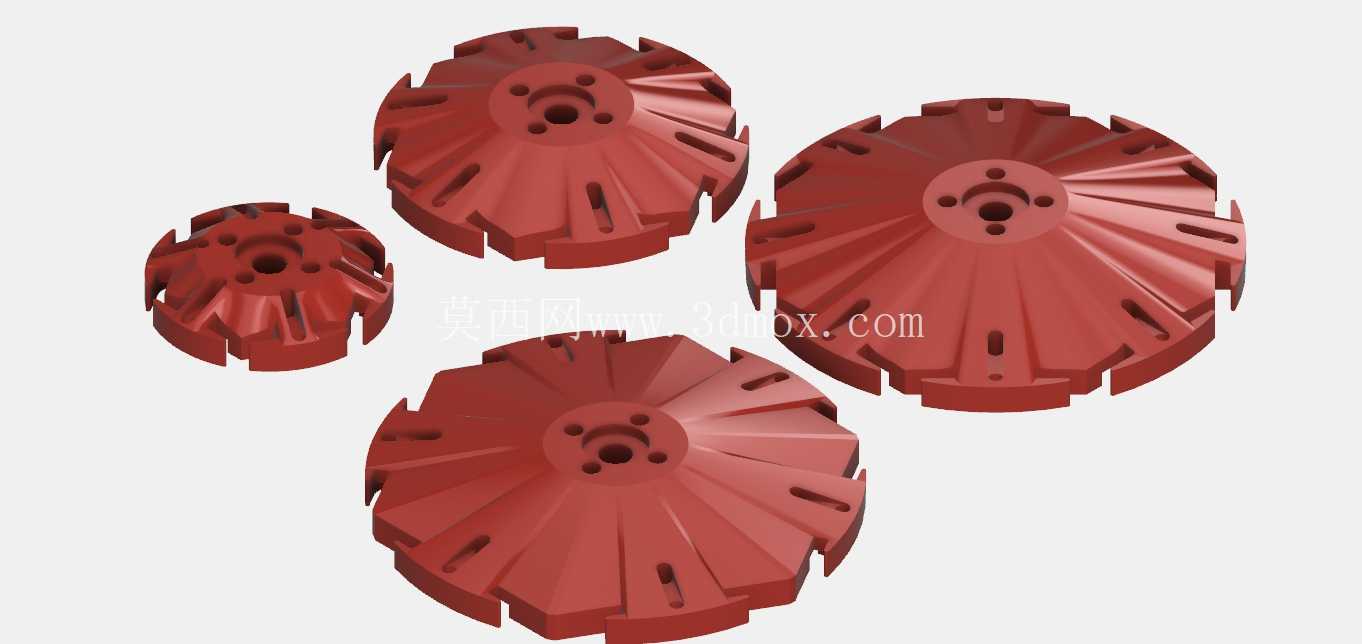

　　在青少年机器人竞赛的机械结构选型中，拾取机构的可靠性直接决定赛事环节的任务完成效率，这款橡皮筋旋转器正是针对FTC赛事中零散物品拾取场景开发的功能部件，适配粗截面橡皮筋的搭载需求，可在机器人行进过程中完成场地散落物件的快速收集，避免传统刚性夹爪开合响应慢、对位精度要求高的问题。从实际使用场景来看，该旋转器优先适配方形或圆形截面的粗橡皮筋，使用前将橡皮筋末端打结可大幅提升拾取摩擦力，减少物件在高速旋转过程中的脱落概率，整套旋转器共包含四种不同尺寸规格，可根据拾取物件的重量、体积灵活选配，无需额外定制转接结构即可覆盖多数赛事拾取任务的载荷需求。

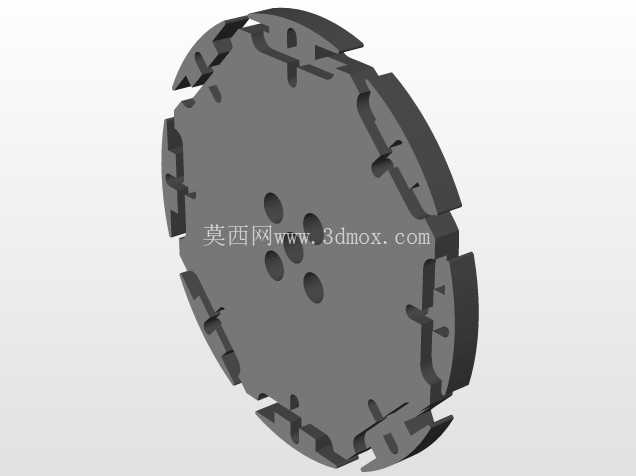

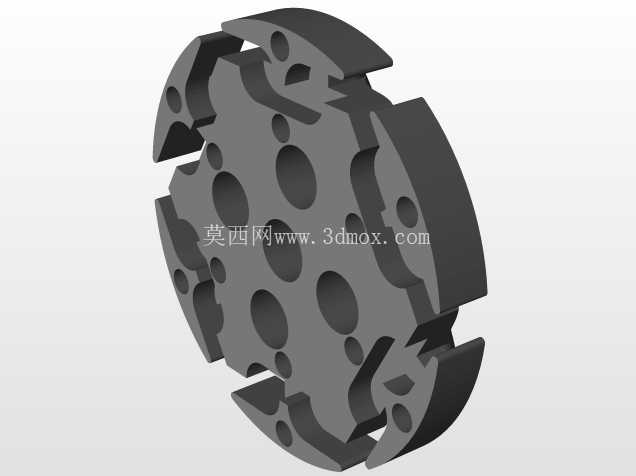

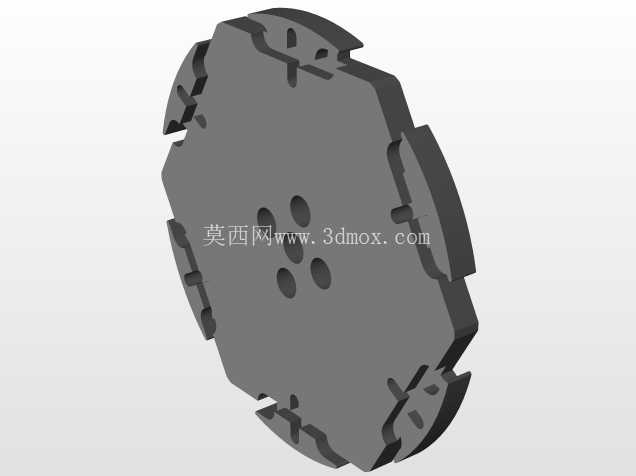

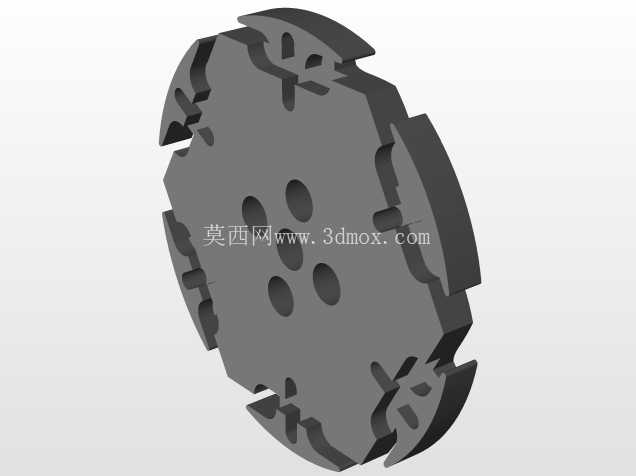

　　结构设计层面，旋转器顶部边缘设置的连续凹槽专门用于穿接扎带，可将橡皮筋的上沿牢牢固定在旋转器端面，避免橡皮筋在高速旋转时受离心力作用发生移位滑脱；底部预留的凹槽则用于定位橡皮筋的下端缠绕路径，配合扎带捆扎后可将橡皮筋的张紧力控制在合理区间，该结构会略微收窄小线轴的安装宽度，因此在布局相邻传动部件时需要预留足够的避让间隙，防止运动过程中发生干涉。安装适配性上，这款旋转器可直接与Actobotics D型夹紧环配合，搭载在1/4英寸D型轴上使用，无需额外加工键槽或铣削定位平面，夹紧环的锁紧力可完全传递旋转扭矩，即使在急停、急转的赛事工况下也不会出现相对打滑的问题。

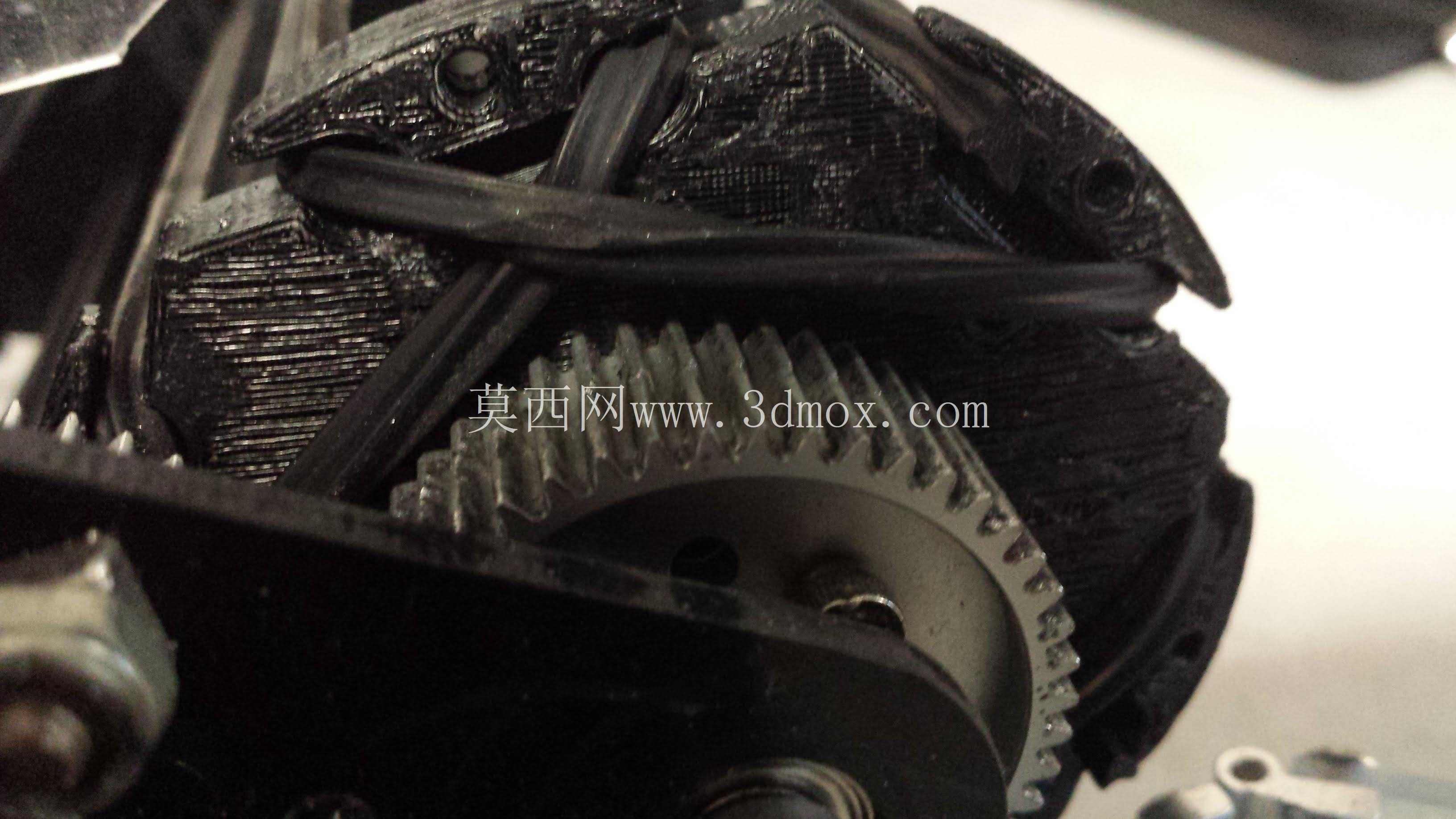

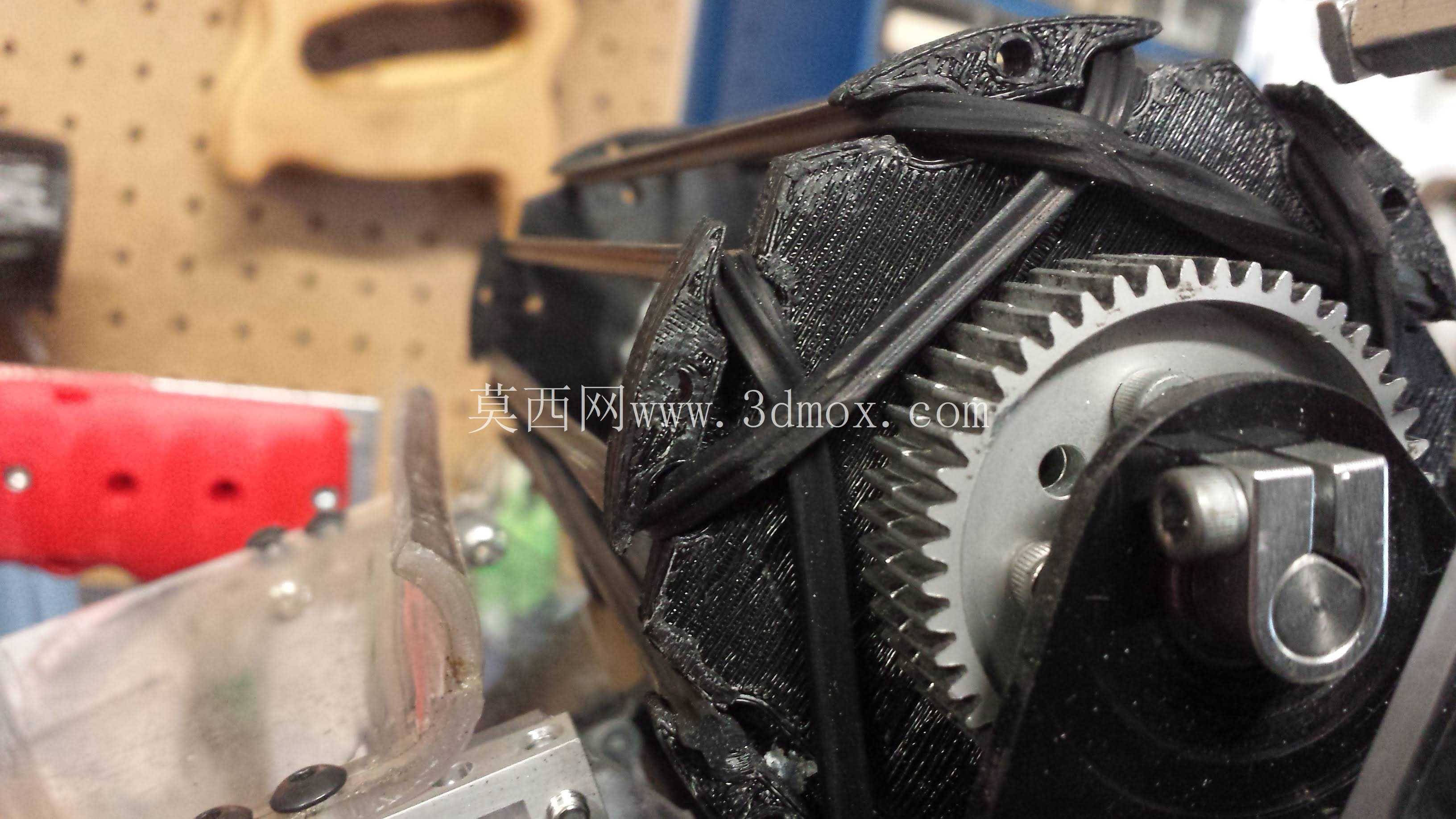

　　传动端可直接与标准模数的金属齿轮啮合，齿轮的安装位置与旋转器端面保持平行，啮合间隙控制在0.1-0.2mm区间即可保证传动平稳，不会出现卡滞或打齿的情况。从实际装配经验来看，橡皮筋的张紧度需要根据拾取物件的重量调整：拾取轻质塑料物件时可适当放松橡皮筋，增大接触面积以提升包裹性；拾取重量稍大的金属物件时则需要收紧橡皮筋，提升接触摩擦力防止物件脱落。旋转器的边缘做了圆角过渡处理，不会在旋转过程中割伤橡皮筋，可大幅延长橡皮筋的使用寿命，减少赛事过程中的更换频次。

　　整套结构没有复杂的异形曲面，采用常规的机加工或3D打印工艺即可完成制作，建模时需要注意顶部与底部凹槽的深度尺寸，过浅会导致扎带固定不牢，过深则会削弱旋转器的整体结构强度，在高速旋转时容易出现开裂问题。此外，旋转器的端面跳动需要控制在0.05mm以内，否则旋转过程中橡皮筋会出现偏摆，导致拾取位置偏移，影响任务执行精度。在整机布局时，旋转器的安装高度需要根据场地拾取物件的高度调整，保证旋转器最低点与场地表面保持2-3mm的间隙，既不会摩擦场地表面增加行进阻力，也能保证橡皮筋可以充分接触到待拾取的物件。该结构除了用于FTC赛事机器人外，也可适配小型自动化分拣设备的拾取端，针对形状不规则、表面易刮花的小件物品实现柔性拾取，相比刚性吸盘或夹爪具备更强的物件适配性，且维护成本极低，仅需定期更换磨损的橡皮筋即可保证拾取稳定性。建模过程中需要重点关注D型轴安装孔的尺寸公差，过盈量控制在0.02-0.03mm区间即可，过大会导致装配困难，过小则会在传递扭矩时出现松旷。齿轮啮合位置的安装凸台需要保证足够的支撑强度，凸台厚度不小于3mm，避免长期受力后出现断裂。
