NEMA23规格电机侧出线线束防护固定座

在步进电机、伺服电机的设备集成场景中，电机侧出线的线束防护一直是容易被忽略却直接影响设备长期运行稳定性的细节，尤其是42、57、86等常规法兰规格的步进电机，出厂自带的出线端多为橡胶护套，在设备长期往复运动、走线存在弯折拉扯的工况下，很容易出现线皮磨损、芯线断裂、接线端松脱的问题，严重时甚至会造成电机缺相、信号丢失，引发设备停机故障。这款适配NEMA-23法兰规格电机的线束管理结构，就是针对这类现场痛点设计的出线端防护固定组件。

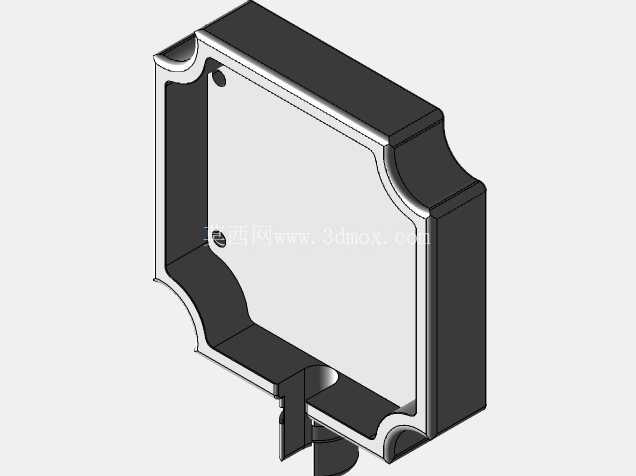

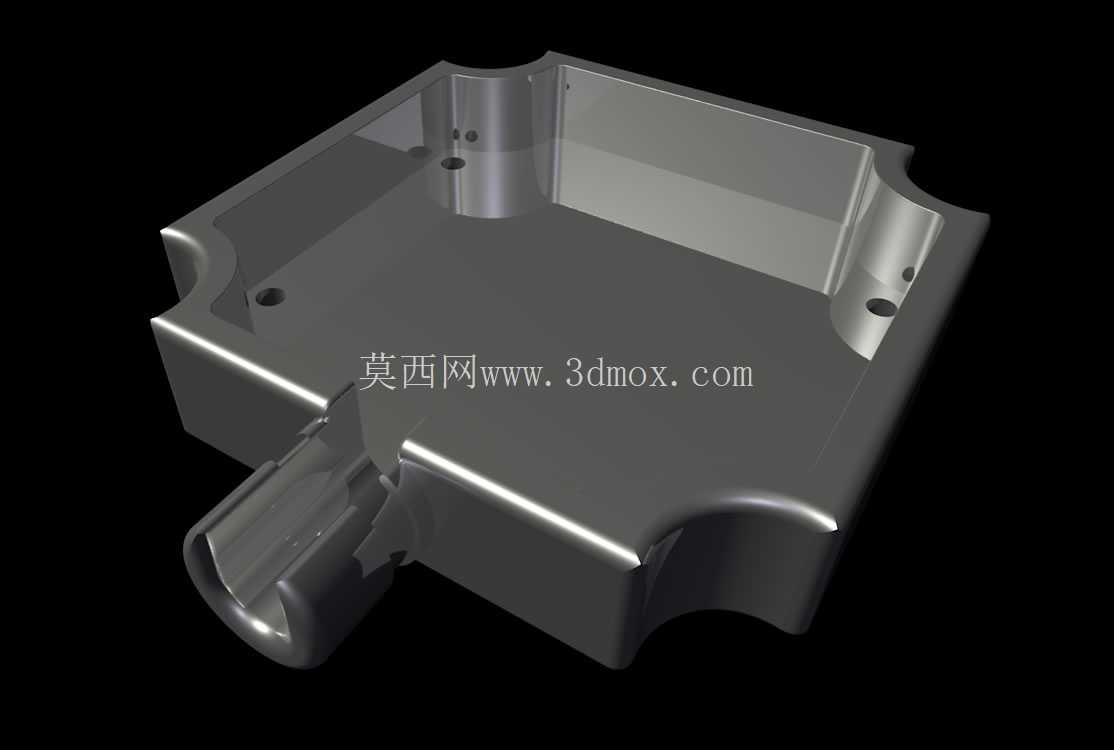

从实际安装边界来看，该结构整体采用方形带切角的壳体造型，四个角的内凹圆弧完全匹配NEMA-23电机的端盖安装孔位分布，不需要额外在电机端面上打孔，直接可以依托电机原有端盖的固定螺丝完成安装，不会破坏电机本身的壳体密封结构，也不会额外增加电机轴向的安装尺寸，对于安装空间紧凑的自动化设备、小型数控模组、3D打印运动轴这类对安装边界有严格限制的场景非常友好。壳体侧面预留的出线导向槽做了圆弧过渡处理，没有尖锐的棱角，线束从槽内引出时不会被硬边割伤线皮，槽体的内径尺寸刚好适配常规NEMA-23电机的4-8芯动力线加编码器线的整体线径，不会出现线束在槽内晃动的情况。

设计思路上没有采用复杂的卡扣或者快拆结构，而是优先考虑现场装配的灵活性：壳体内部的凹槽结构可以配合两种常用的线束固定方式使用，一种是热缩管应力释放方案，装配时可以先将热缩管套在电机出线根部，加热收缩后卡入壳体的内部卡槽，热缩管本身的刚性可以分散线束弯折时的应力，避免弯折应力直接传递到电机内部的接线焊点上；另一种是扎带固定方案，壳体内部预留的扎带过槽可以让尼龙扎带穿过，将线束牢牢绑定在壳体内部的固定柱上，即使外部线束受到拉扯，拉力也会被扎带承担，不会传导到电机内部的接线端。两种固定方式可以根据现场的线束规格、防护等级需求灵活选择，不需要额外定制配件，普通的电工热缩管、标准尼龙扎带就可以完成装配，非常适合设备厂的批量装配以及现场设备的改造升级。

从功能特性来看，整个壳体采用一体化的结构设计，没有拼接缝隙，安装后可以完全罩住电机端的出线焊点位置，阻挡加工现场的切削碎屑、粉尘、少量飞溅的切削液接触到接线位置，降低接线端氧化、短路的风险。壳体的壁厚做了均匀化处理，既保证了足够的结构强度，在安装拧紧螺丝时不会出现开裂变形，也不会因为壁厚过大造成材料浪费、整体重量增加。出线口的位置做了下沉式的导向设计，线束引出后可以自然顺着槽体方向弯折，不会出现出线位置硬折的情况，对于需要电机随运动轴往复转动的场景，比如摆台、机械手关节处的NEMA-23电机安装，这种导向结构可以大幅降低线束随电机转动时的弯折疲劳，延长线束的使用寿命。

在实际选型使用时，需要注意匹配电机端盖的实际突出尺寸，该结构的内部空腔高度是按照常规NEMA-23步进电机的端盖出线端突出高度设计的，如果是带尾部编码器的电机，需要核对编码器的外径尺寸是否在空腔的容纳范围内，避免出现安装干涉。另外在采用扎带固定方案时，扎带的锁紧力度要控制在合适范围，不要过大力矩勒伤线皮，只要能保证线束受拉时不会移位即可；采用热缩管方案时，建议选用带胶的双壁热缩管，既可以提升应力释放的效果，也能在出线位置起到一定的密封作用，应对多尘、潮湿的工况。

这类小结构虽然在整套设备里占比极小，但是往往决定了设备的长期无故障运行时间，很多自动化设备的现场故障都出在这类不起眼的线束固定、防护细节上，这款线束管理结构没有追求花哨的功能，完全从现场装配、长期使用的实际需求出发，用最简单的结构解决了NEMA-23电机出线端的应力释放、线束固定、基础防护三个核心问题，适配绝大多数常规NEMA-23规格的步进电机、小型伺服电机的安装需求，不管是新设备设计时的结构配套，还是旧设备的故障改造升级，都可以直接参考使用。
