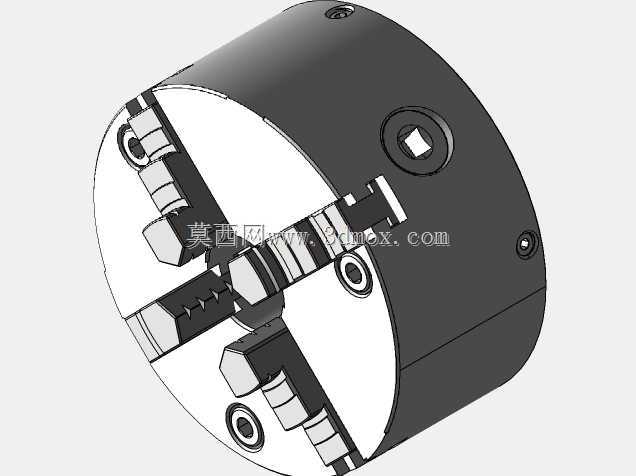

五英寸125mm规格四爪自定心车床卡盘结构

　　在普通卧式车床、转塔车床及内外圆磨床的回转加工场景中，四爪卡盘是承担异形工件、非对称截面工件装夹定位的核心夹具部件，这款125mm规格的四爪结构，适配CA6140等常规中小型车床的主轴端部安装接口，可覆盖盘类、短轴类、偏心件等多种形态工件的装夹需求，相比三爪自定心卡盘，四爪结构单爪独立调整的特性，可实现偏心距的精准找正，装夹截面为方形、矩形或是不规则轮廓的毛坯件时，夹持力分布更均匀，能有效避免薄壁工件装夹变形问题。从结构设计来看，该卡盘采用盘式本体布局，本体上开设四条径向分布的T型导槽，四个卡爪分别嵌装在导槽内，每个卡爪配套独立的丝杆驱动副，转动对应位置的方头调节螺杆，即可带动单个卡爪沿径向做进给或后退动作，

　　卡爪工作面上加工有阶梯状锯齿牙型，既可以搭配正爪装夹直径较大的外圆工件，也可换装反爪撑夹内孔类工件，适配不同装夹场景的夹持需求。本体端面的安装止口与连接螺孔位置，严格匹配对应规格车床主轴的连接尺寸，安装时可通过止口实现快速定位，拧紧连接螺栓后即可保证卡盘回转中心与主轴轴线的同轴度，减少开机后的找正工作量。卡爪的行程设计充分考虑了常规加工件的尺寸范围，125mm外径的卡盘本体，单爪最大径向行程可覆盖从极小直径棒料到接近卡盘外径的盘类工件装夹，卡爪与导槽的配合面采用精密研磨加工，长期使用后磨损量小，可保持稳定的装夹精度，避免加工过程中工件移位导致的尺寸超差问题。在实际加工场景中，这类四爪卡盘常用来加工偏心轴、偏心套类零件，

　　通过调整四个卡爪的伸出量，配合百分表找正即可将工件的加工轴线调整到与主轴回转轴线重合的位置，满足偏心件的加工精度要求；针对方形截面的毛坯料，四爪同步夹紧时每个卡爪对应工件的一个平面，夹持力不会集中在局部棱边，可减少毛坯装夹时的压痕与变形；加工薄壁环形工件时，可通过四个卡爪的微幅调整，让工件圆周方向受力均匀，避免夹紧力过大导致的工件圆度超差。设计过程中对卡盘本体的壁厚、筋条布局做了优化，在保证整体刚性的前提下控制了卡盘自身重量，降低主轴高速回转时的动不平衡量，卡爪的配重也做了对称处理，高速运转时振动量小，可适配中等转速下的精加工需求，各调节螺杆的端部设置有防尘结构，可阻挡加工过程中的切屑、切削液进入导槽内部，减少卡滞磨损，延长夹具的维护周期与使用寿命。
