带五英寸卡盘的车床主轴箱结构设计

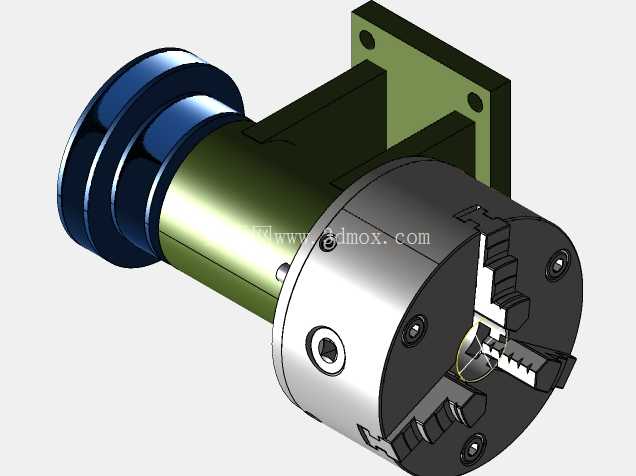

　　在普通卧式车床的核心功能单元里，主轴箱承担着动力输入、转速切换、扭矩输出以及工件装夹基准承载的核心作用，这套带五英寸三爪卡盘的主轴箱结构，适配小型台式车床、教学实训车床以及小型五金件加工工位的使用需求，能够覆盖直径125mm以内棒料、盘类零件的装夹加工场景。从结构布局来看，动力输入端采用宝塔型带轮结构，可通过三角带传递电机输出的扭矩，不同直径的带轮槽对应不同的传动比，无需额外加装变速机构即可实现三档基础转速输出，带轮与主轴之间采用键连接传递扭矩，带轮外侧设置轴端挡圈实现轴向定位，避免高速运转时带轮发生轴向窜动。

　　箱体部分采用L型安装基面，后侧的安装法兰面设置四个对称分布的安装孔，可直接通过螺栓固定在车床床身的主轴安装位上，安装基面的平面度要求控制在0.02mm以内，保证主轴轴线与床身导轨的平行度误差在允许范围内，避免加工时出现锥度误差。主轴前端采用标准法兰连接结构，直接适配五英寸三爪自定心卡盘的安装尺寸，卡盘通过内六角螺栓紧固在主轴法兰端面上，主轴内孔可穿过最长棒料，适配长棒料的连续加工需求，减少工件装夹的辅助时间。主轴的支撑采用前后双轴承配置，前轴承选用角接触球轴承组合，能够同时承受径向切削力和轴向进给力，后轴承选用深沟球轴承辅助支撑，轴承间隙可通过主轴后端的锁紧螺母进行调整，保证主轴在高速回转时的径向跳动控制在0.01mm以内，端面跳动控制在0.008mm以内，满足精加工的精度要求。箱体内部预留了润滑脂存储腔，可在装配时填充耐高温润滑脂，对轴承和传动部件进行长期润滑，无需频繁加注润滑油，降低日常维护的工作量。

　　三爪卡盘的三个卡爪采用同步联动结构，转动卡盘钥匙即可驱动三个卡爪同时向心或离心移动，实现工件的自动定心，定心精度可控制在0.05mm以内，卡爪的行程可覆盖10mm到125mm直径范围的工件装夹，卡爪上的锯齿形咬合面能够增大与工件表面的摩擦力，避免重切削时工件发生打滑移位。从安装边界来看，整个主轴箱单元的轴向总长度从带轮端面到卡盘端面控制在合理范围内，径向最大尺寸为带轮的最大外径，不会与车床的刀架、尾座等部件发生运动干涉，安装时只需保证主轴轴线与尾座套筒轴线的同轴度误差在0.02mm以内，即可完成整套单元的装配调试。

　　这套结构在设计时充分考虑了小型车床的加工负载特性，所有受力部件的壁厚都经过强度校核，在满负载切削时箱体的变形量控制在微米级，不会因为切削振动影响加工表面质量，同时整体结构紧凑，重量控制合理，既可以用于全新小型车床的生产装配，也可以作为老旧车床主轴箱损坏后的替换部件使用，适配性较强。在实际加工场景中，这套主轴箱可完成外圆车削、端面车削、内孔镗削、螺纹车削等常规车加工工序，搭配不同转速的电机，可实现有色金属、黑色金属以及非金属材料的加工，适配小型机加工车间、维修工位、职业院校实训场地等多种使用场景，结构简单可靠，故障点少，日常维护只需定期检查皮带松紧度和轴承温升即可，不需要复杂的维护操作。
