1500mm加工行程卧式数控车床结构

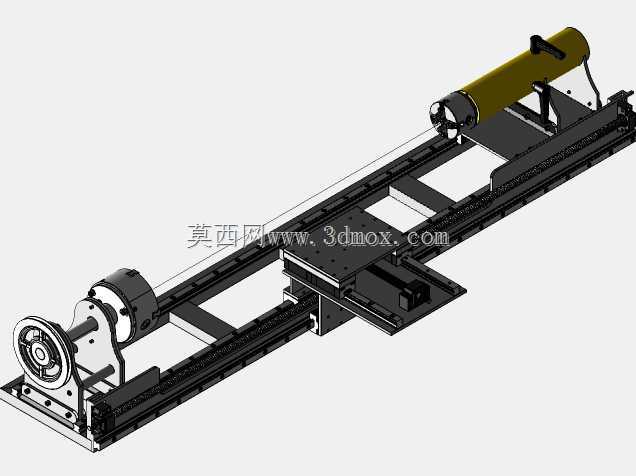

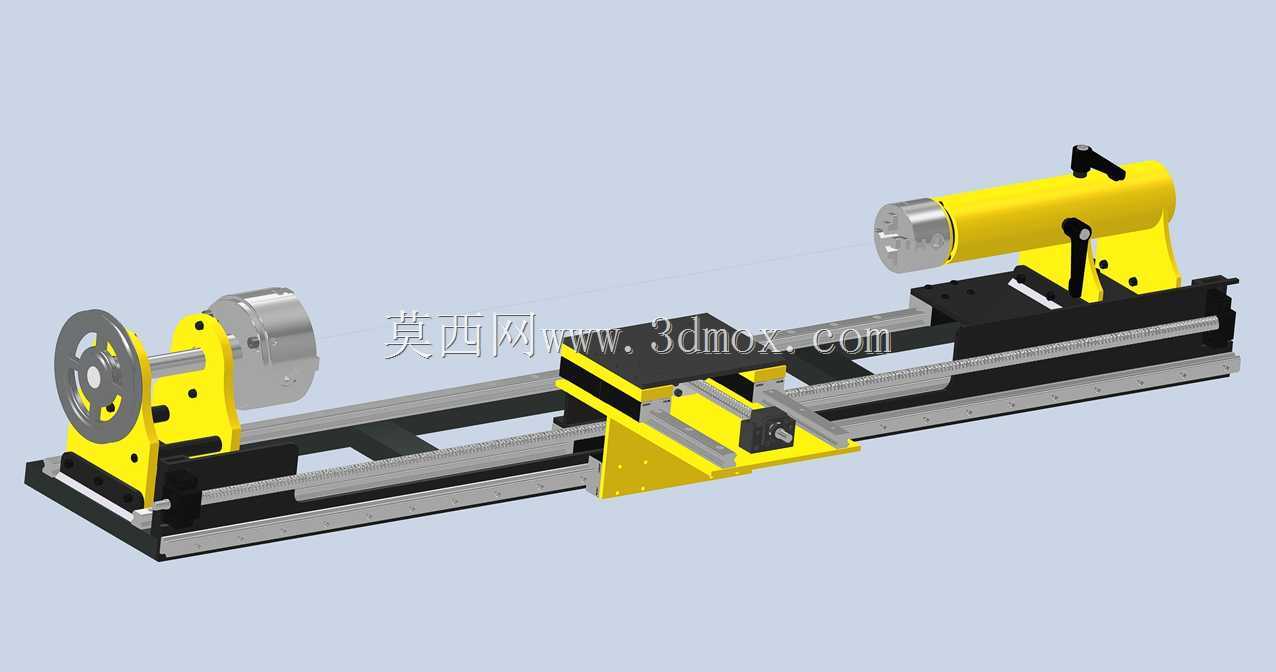

　　这款卧式数控车床的有效加工行程覆盖1500mm区间，主要面向轴类、盘类长尺寸工件的外圆、内孔、端面、螺纹等常规车削工序，适配中小批量机加工车间、教学实训场景以及非标零件定制加工的生产需求，可完成普通碳钢、铝合金、铜材等常见金属材料的切削作业，也可适配非金属棒材的精加工工序。从结构布局来看，设备采用平床身双线性导轨的排布方案，主轴箱布置在床身左侧，配套三爪卡盘作为工件装夹部件，手动卡盘结构适配小批量多品种的快速换产需求，主轴端预留了卡盘扳手的操作空间，日常装夹找正的操作空间充足，不会出现结构干涉问题。床身中部布置可沿Z向导轨滑动的拖板组件，拖板上方集成X向进给滑台，刀架安装在X向滑台端面，可实现横向进给动作，尾座布置在床身右侧导轨上，

　　可根据工件长度沿Z向调整位置，配套锁紧机构可在加工时固定尾座位置，顶尖可对长轴类工件实现端部支撑，降低长工件加工时的挠曲变形量，提升加工精度稳定性。设计过程中优先考虑了运动部件的行程边界，Z向导轨的有效行程完全覆盖1500mm的最大加工长度，两端设置硬限位结构防止拖板超程脱轨，X向滑台的行程可覆盖常规直径工件的车削需求，拖板与导轨的配合面预留了润滑脂加注通道，日常维护时可直接在外部加注润滑介质，无需拆解护罩。尾座的锁紧手柄布置在尾座体侧上方，操作人员站在床身正面即可完成尾座的锁紧与松开操作，无需绕到设备后侧操作，符合一线操作的人机工程要求。主轴箱的传动结构预留了电机安装位，可根据加工需求选配不同功率的主轴伺服电机，

　　满足重切削或者高速精加工的不同转速扭矩需求，床身底部的安装脚座预留了地脚螺栓安装孔，可直接固定在混凝土地基上，也可加装减震垫铁实现水平调整，安装时不需要额外制作复杂的安装基座。整体结构的外露部件均做了棱角倒钝处理，避免操作人员调整设备时被锐边划伤，各运动部件的外侧预留了防护罩安装位，后期加装钣金护罩时不需要额外打孔攻丝，可直接利用现有安装孔位固定。拖板的进给丝杠采用两端固定的安装方式，可降低丝杠高速运转时的振动，提升进给运动的平稳性，丝杠与伺服电机的连接端采用联轴器直连，传动间隙小，反向进给时的定位精度更有保障。
