梅林62型冷却液泵结构展示三维设计

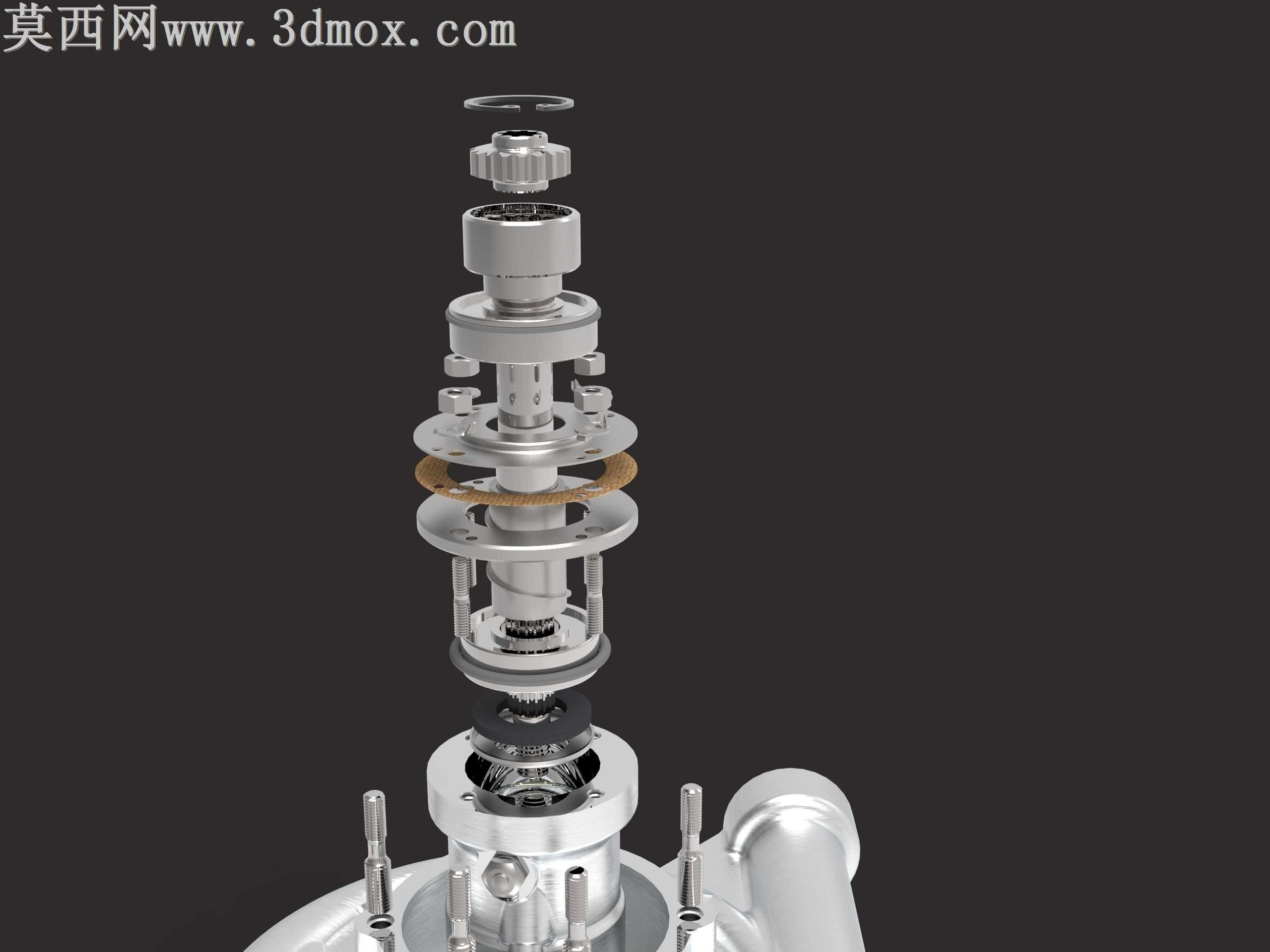

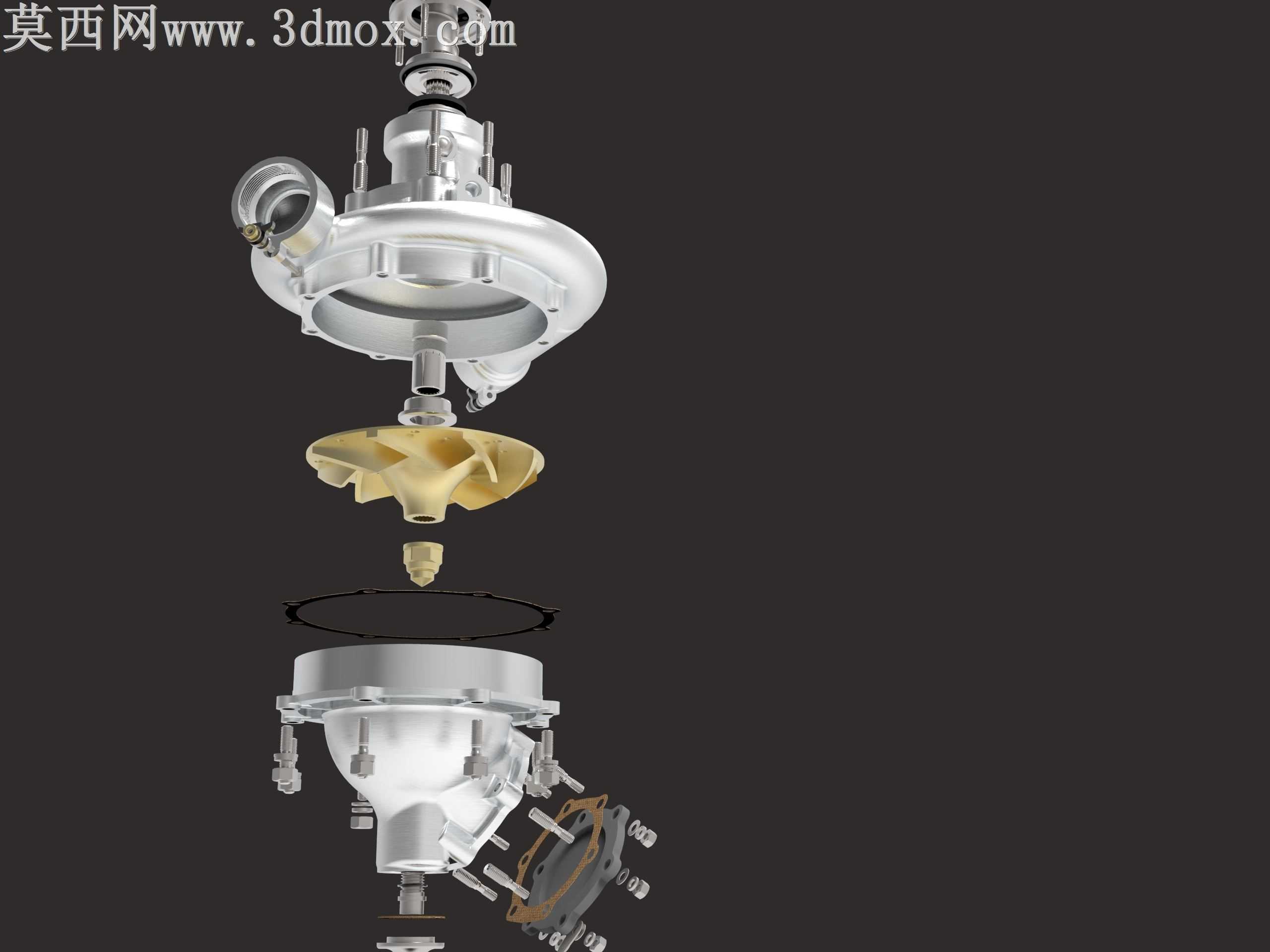

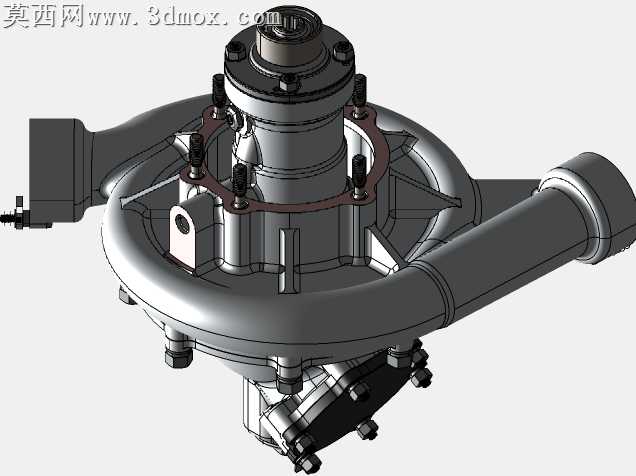

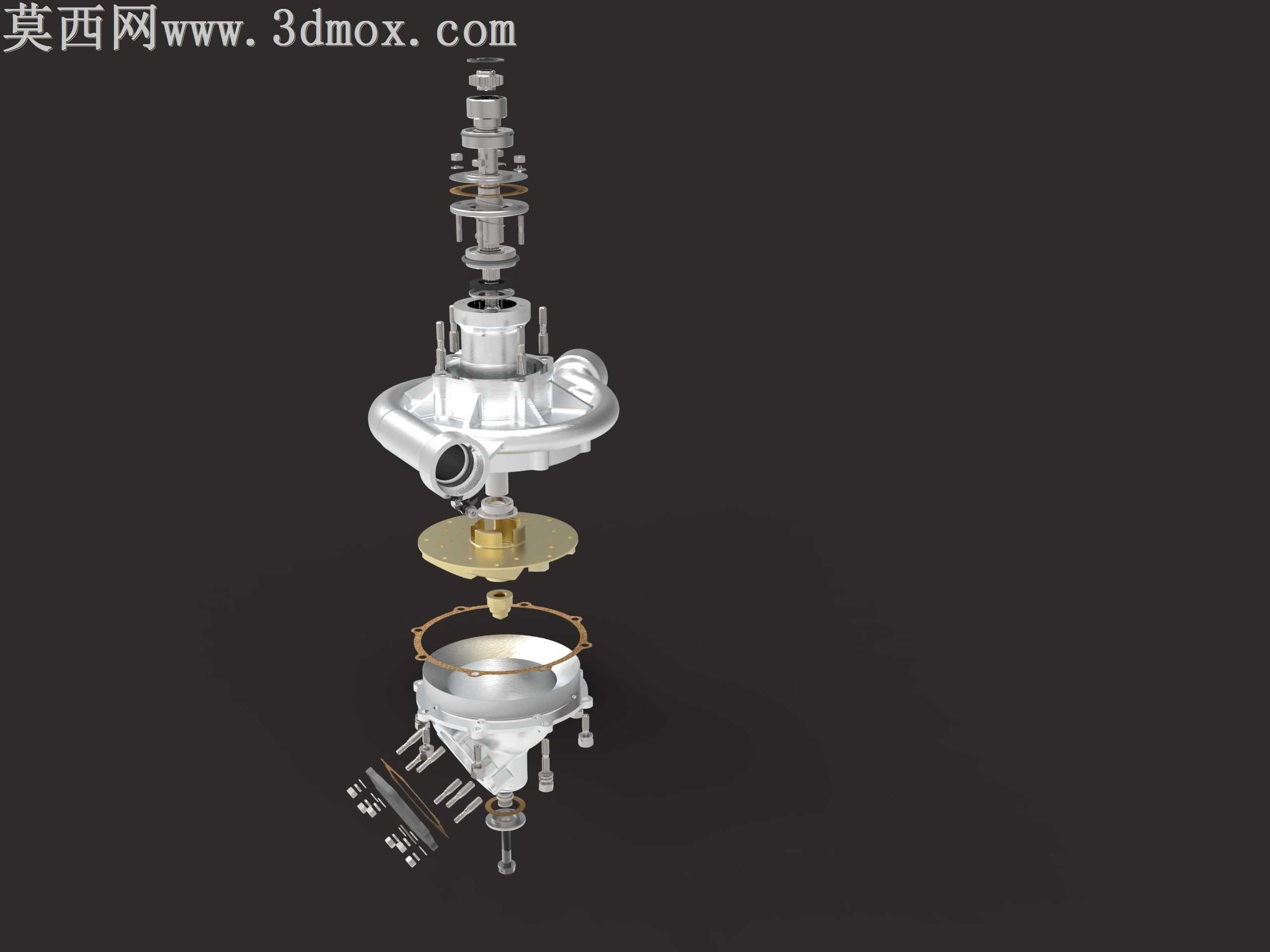

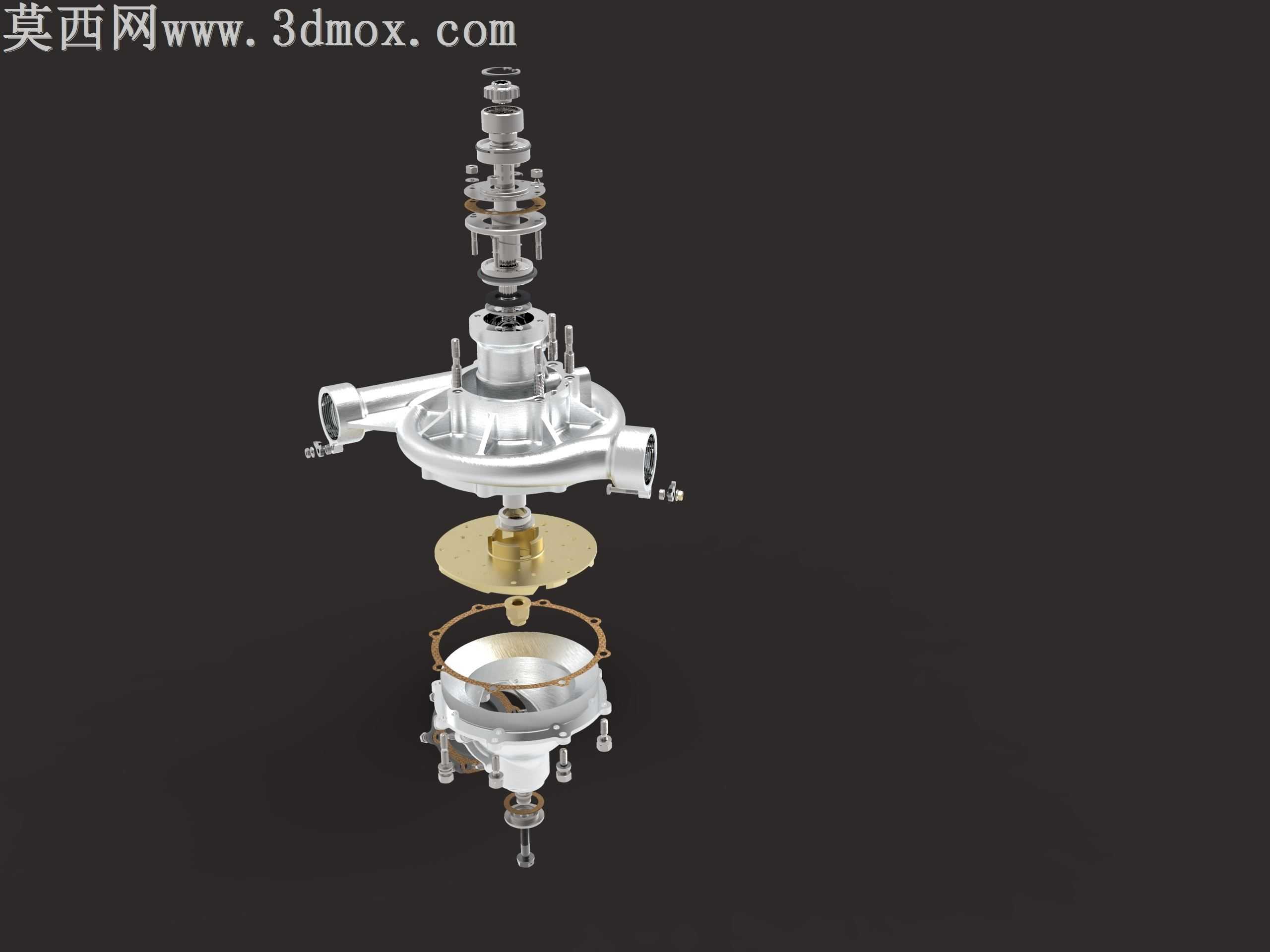

本作品为梅林62型冷却液泵的三维结构设计成果，采用爆炸视图的呈现形式完整展现泵体各组成部件的装配关系与结构细节，建模过程严格遵循机械设计规范，对泵体的每一处结构都进行了精准还原。建模阶段以真实冷却液泵的测绘尺寸为基准，从泵壳、叶轮、密封组件、传动轴到连接紧固件，逐一完成零件的特征构建，通过拉伸、旋转、扫描、放样等基础建模命令搭建零件主体结构，再通过倒角、圆角、螺纹修饰等细节特征处理还原零件的真实加工形态，确保各零件间的装配公差符合机械设计要求，无干涉错位问题。渲染环节采用哑光金属材质模拟泵体铸铝外壳的质感，对密封垫片采用耐油橡胶材质表现，传动轴、紧固件等部件采用抛光金属材质区分不同零件的材质属性，场景搭配深灰色纯色背景突出泵体结构本身，通过柔和的环境光与定向补光结合的打光方式，清晰展现各零件的轮廓与装配层次，爆炸视图的位移距离经过反复调整，既能够清晰区分每一个独立零件，又能直观体现各部件间的装配对应关系，让观看者可以快速理解泵体的组装逻辑。设计过程中重点考量冷却液泵的工作原理呈现，将泵的进水腔、出水腔、叶轮腔、密封安装位等核心功能结构做了清晰的结构展示，密封组件的分层结构、叶轮的叶片形态、泵壳的流道走向都做了精准还原，能够直观展现冷却液泵实现流体输送、动密封防护、动力传递的结构基础。整体设计兼顾结构准确性与展示直观性，既可以作为机械结构教学的演示素材，也能够为同类型冷却液泵的结构优化、拆装维修指导提供三维参考依据，帮助相关从业者快速理解该型冷却液泵的内部构造与装配逻辑。
