Actobotics机器人齿轮防护护罩结构

在小型移动机器人、桌面级机械臂这类采用Actobotics标准搭建的机电设备中，外露的开式齿轮传动结构一直是现场运维的高频故障点——这类设备往往需要在布线密集、周边存在柔性线缆、绳索类杂物的场景下运行，比如教学实训用的移动巡检机器人、竞赛类格斗机器人的行走传动段，齿轮啮合部位一旦卷入电线、牵引绳甚至实验台周边散落的扎带残段，轻则造成传动卡滞、舵机过载堵转烧毁，重则直接打崩轮齿，导致整套传动机构报废。这款护罩正是针对这类开式齿轮的防护痛点设计，核心作用就是在齿轮啮合区域的外侧形成连续的物理遮挡屏障，彻底阻断柔性异物进入啮合间隙的路径。

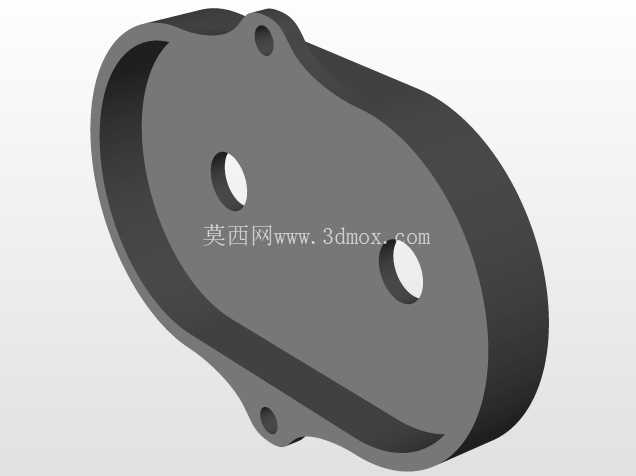

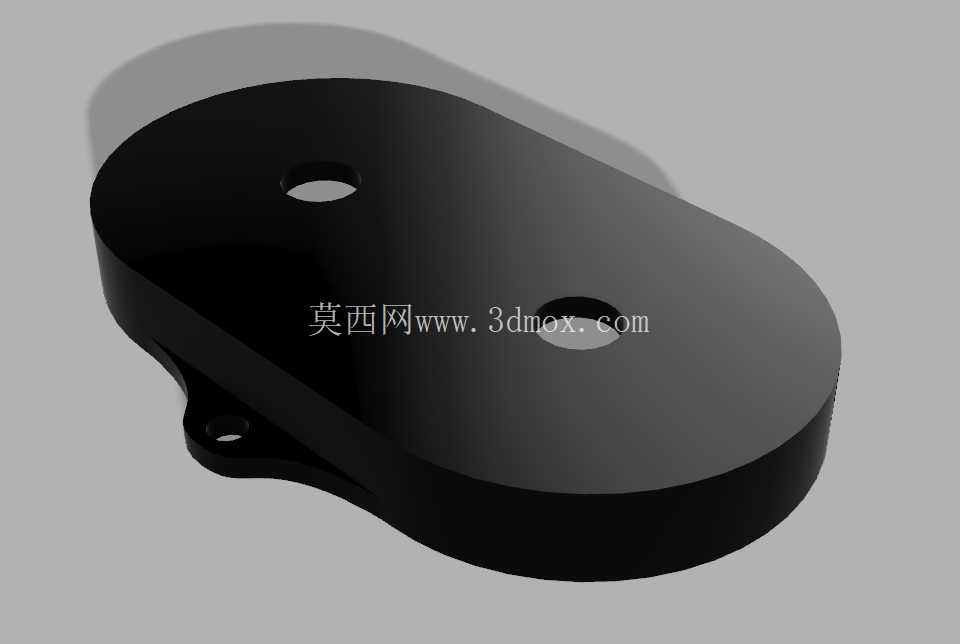

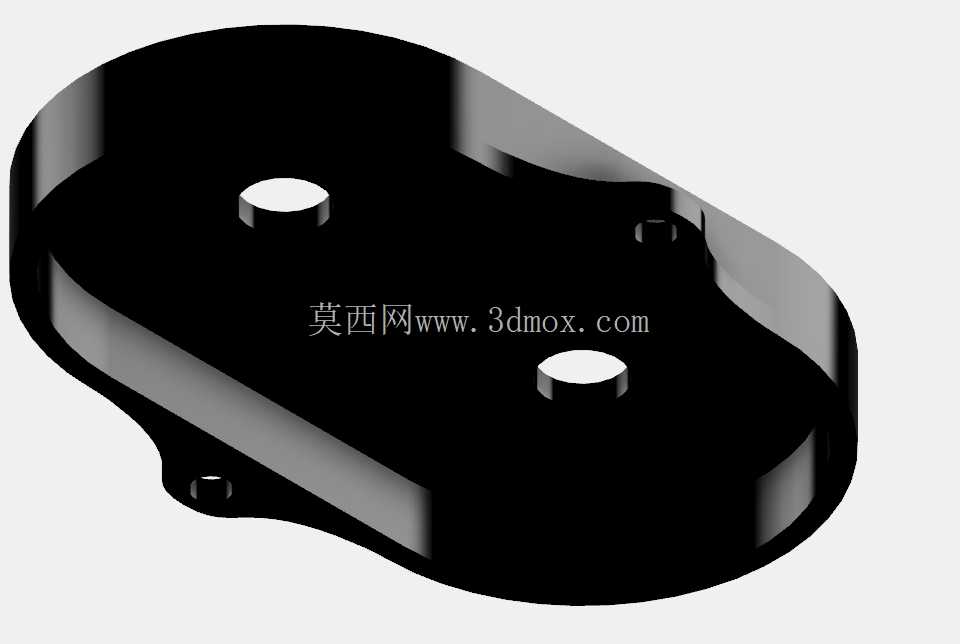

从结构形态来看，护罩采用分体式对合设计，整体轮廓完全贴合Actobotics标准齿轮组的外轮廓包络线，没有多余的外凸结构，不会额外占用机器人底盘的宝贵安装空间。护罩的壁厚做了均匀化处理，既保证了3D打印成型后的结构刚度，不会因为机器人运行中的振动出现共振异响，也不会因为壁厚过大增加不必要的重量，对于对负载重量敏感的小型移动机器人来说，这一点直接影响续航表现与行走舵机的负载率。护罩边缘预留的安装孔位完全匹配Actobotics标准搭建体系的孔距规范，采用6-32规格的螺丝配合锁紧螺母即可完成固定，不需要额外在安装基材上打孔攻丝，也不需要定制非标紧固件，现场装配时只需要将两半护罩对合包裹住齿轮组，对准安装孔位穿入螺丝锁紧即可，整个装配过程不需要复杂工装，单人即可在数分钟内完成安装或拆卸维护。

设计过程中，护罩的内轮廓与齿轮齿顶圆之间预留了均匀的安全间隙，既不会因为间隙过小导致护罩与转动的齿轮发生摩擦干涉，也不会因为间隙过大失去防异物卷入的作用——间隙值控制在1.5mm左右，这个尺寸足以阻挡常规的设备布线、直径1mm以上的牵引绳索进入啮合区，同时也能避免加工误差带来的装配卡滞问题。护罩上开设的几个通孔并非减重孔，而是对应齿轮安装轴的避让位以及装配时的对位观察孔，安装时可以通过这些孔位快速确认齿轮的安装位置是否到位，不需要反复拆开护罩调整对位，大幅降低了装配调试的时间成本。

从实际应用场景来看，这类护罩尤其适合布线密集的机器人底盘区域，很多机器人在靠近线轴、供电走线的位置，齿轮传动段往往和电源线、信号线距离很近，设备运行过程中线缆随着振动移位，很容易被卷入齿轮，之前很多运维人员采用电工胶带缠绕、扎带捆绑线缆的方式做临时防护，不仅外观杂乱，后期维护拆接线缆时非常不便，而且胶带老化后脱落反而会成为新的异物风险点。这款护罩采用刚性物理遮挡的方式，不需要对原有布线做额外的捆扎固定，只要安装到位就能长期稳定发挥防护作用，不管是日常教学实训中频繁拆装调整的机器人平台，还是需要长期连续运行的巡检类机器人，都能有效降低齿轮卡滞的故障概率。

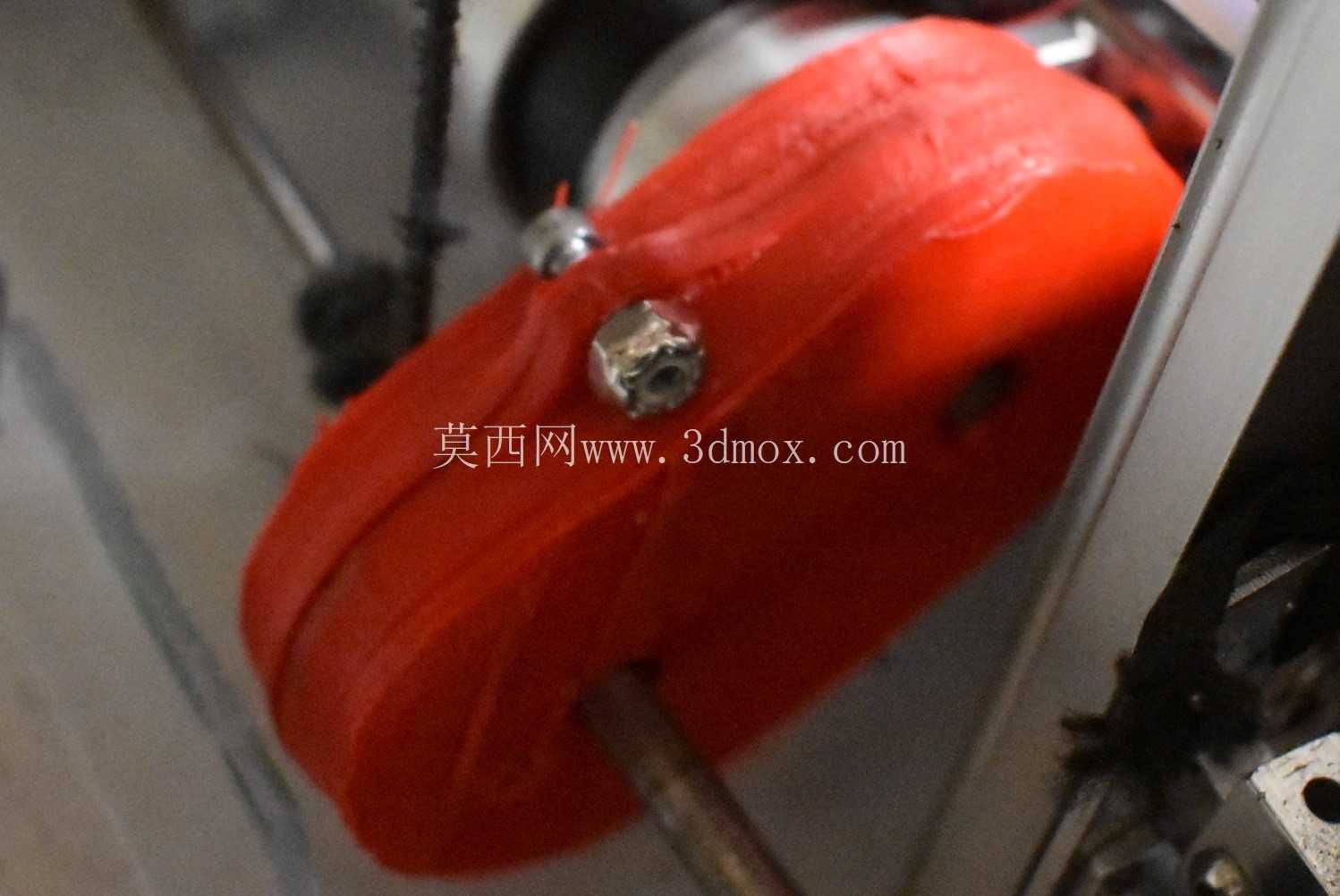

在安装边界上，护罩完全覆盖齿轮的啮合区域以及齿轮两侧的轴端突出部分，不会干涉相邻的舵机安装座、结构梁的固定位置，和Actobotics体系的标准结构件完全兼容，不需要对原有设备的结构做任何切割、打磨修改，直接替换原有无防护的齿轮安装位即可。护罩的分体式设计也考虑了后期维护的需求，当需要检查齿轮磨损情况、添加润滑脂的时候，只需要拆下其中一半护罩的固定螺丝，不需要完全拆解整个传动结构，就能完成维护操作，大幅降低了后期运维的工作量。对于采用3D打印方式自制该零件的使用者来说，护罩的结构没有复杂的倒扣、薄壁结构，不需要添加支撑材料就能顺利打印成型，打印完成后只需要简单去除孔位的毛边即可直接装配使用，不需要做二次机加工，适配绝大多数桌面级FDM3D打印机的加工能力。
