N20微型减速电机精密结构三维建模

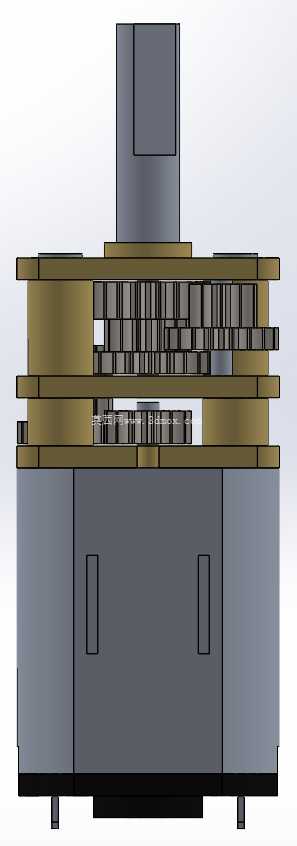

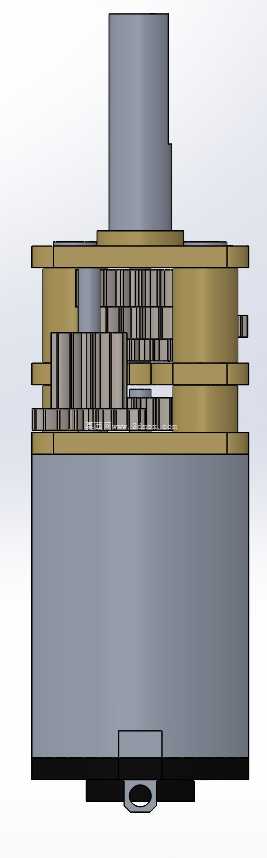

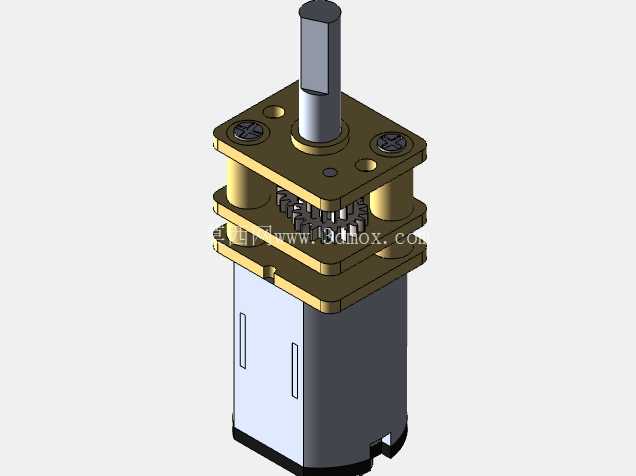

做小型智能硬件、桌面级机器人项目的结构工程师，大概率都绕不开N20这类微型减速电机的选型与结构适配，这次拆解建模的这款带金属齿轮箱的N20减速电机，是小负载低转速驱动场景里的常用部件。先从实际安装边界说起，这类电机的主体是方形直流电机本体，上方叠装两层金属材质的减速箱端板，输出轴是带扁位的D型轴，这个扁位设计是建模时需要重点还原的细节——实际装配时，配合带D型孔的输出轮、摇臂或者齿轮，不需要额外打顶丝就能传递扭矩，避免轴与连接件打滑，很多新手建模时容易忽略这个扁位，做出来的模型装配时会出现周向转动的干涉问题。

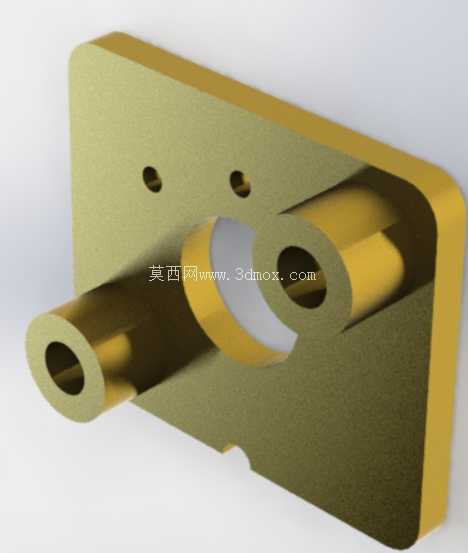

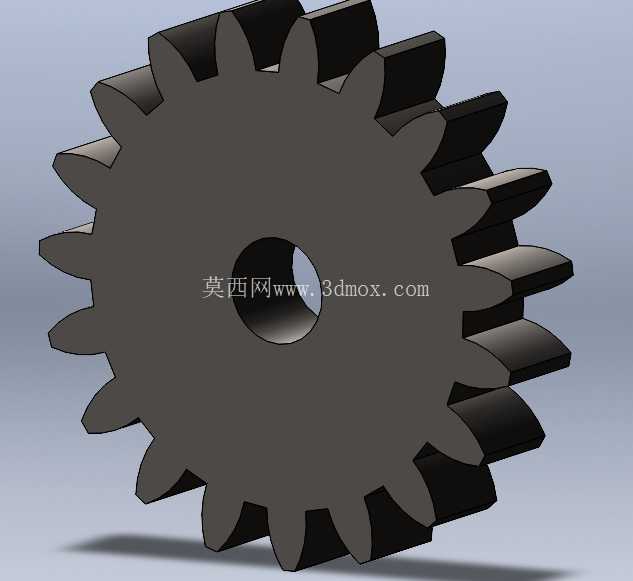

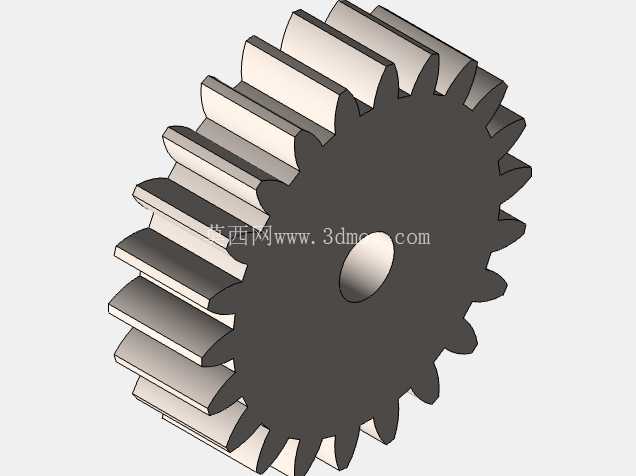

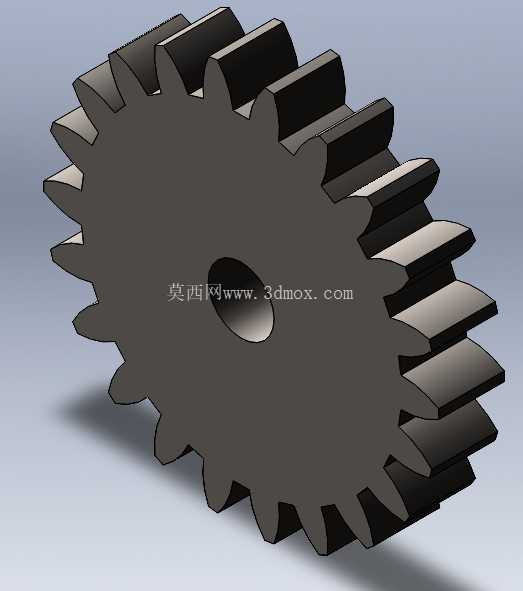

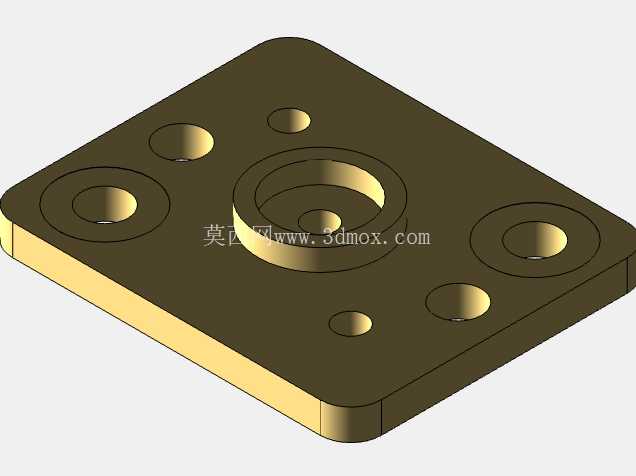

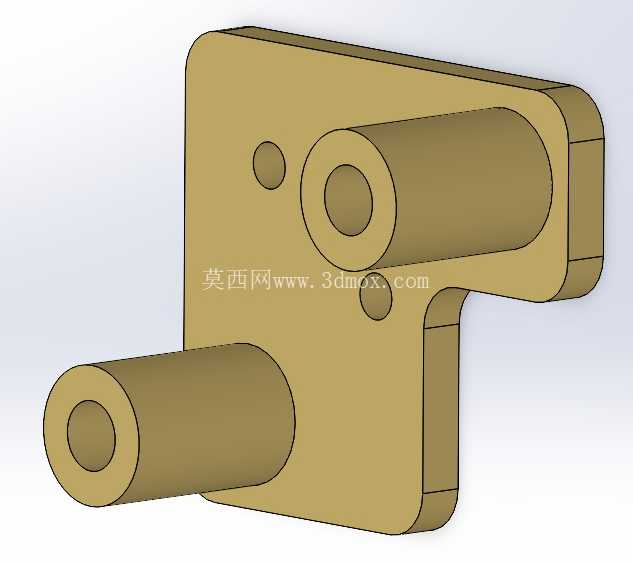

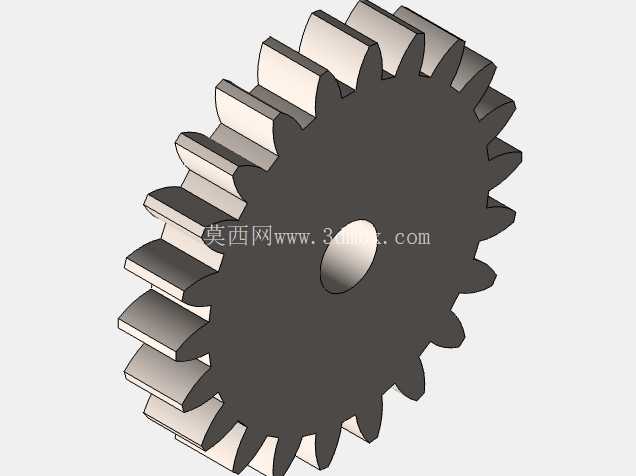

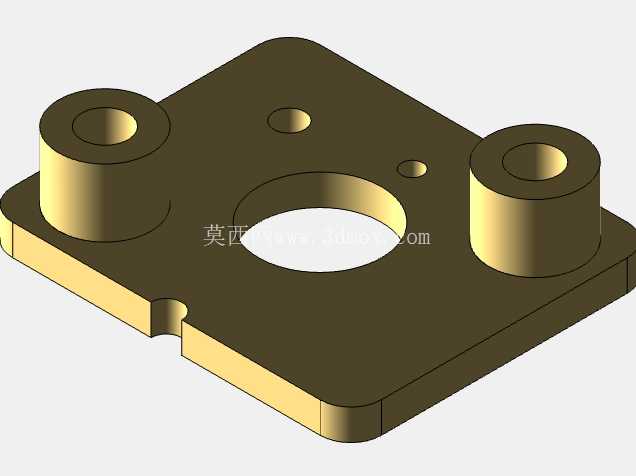

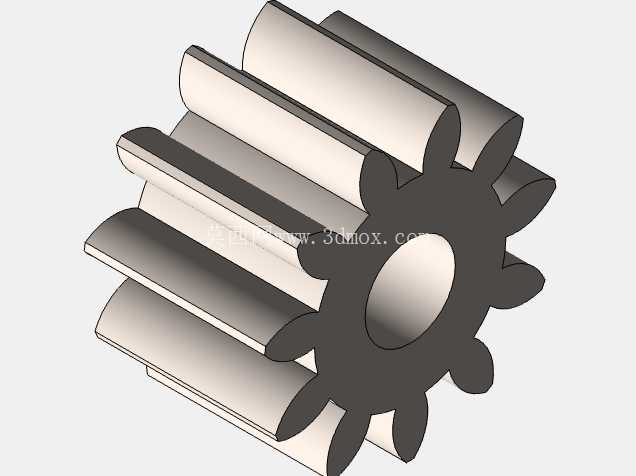

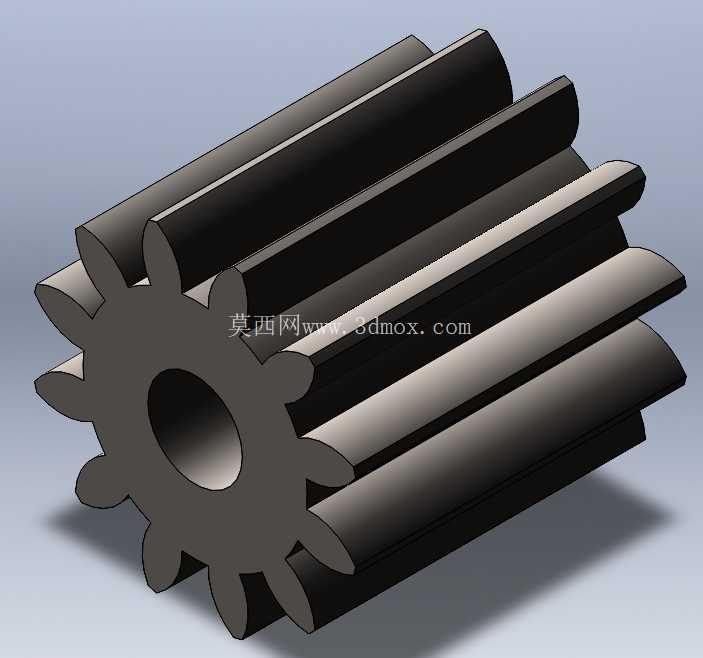

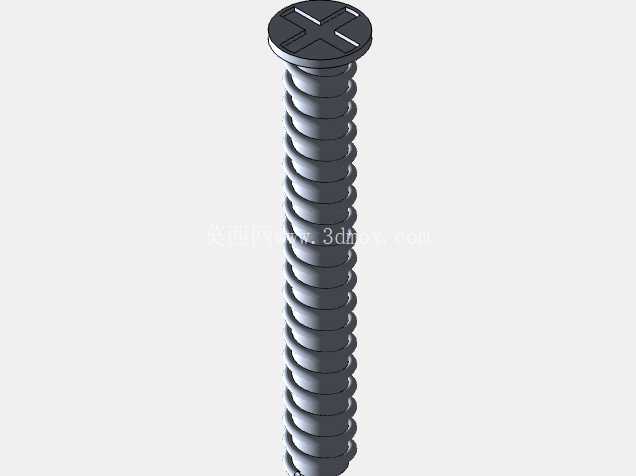

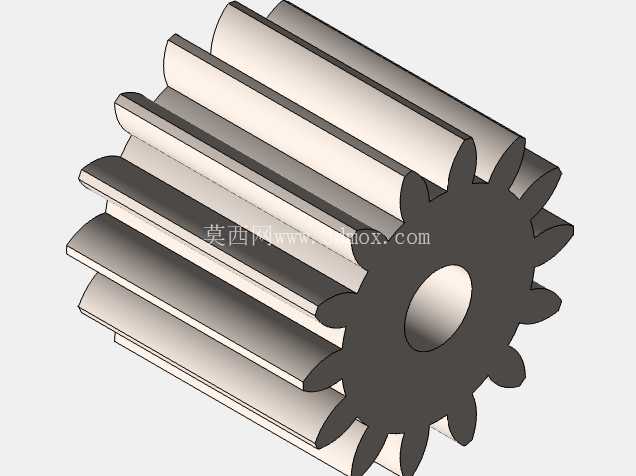

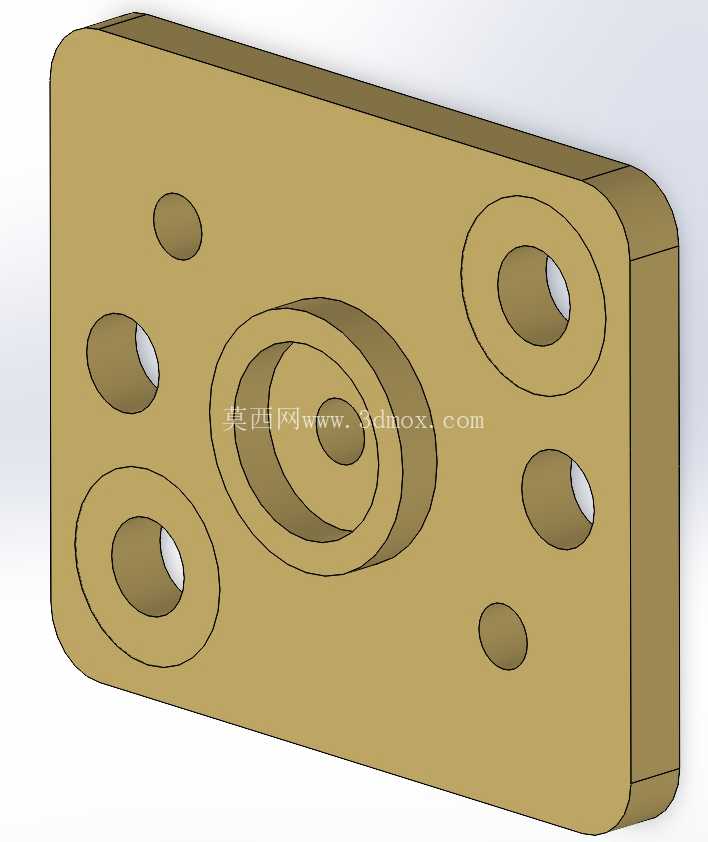

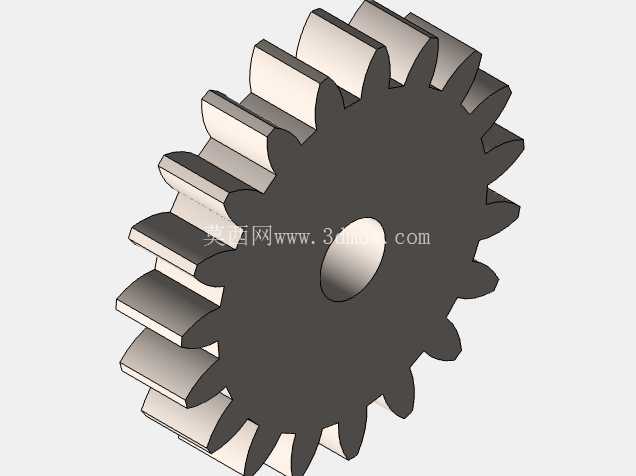

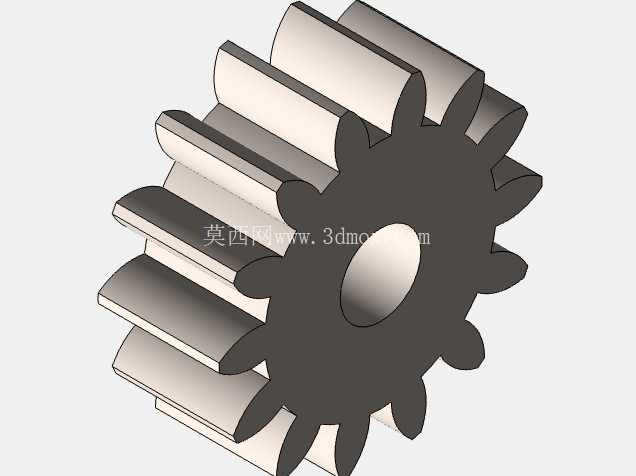

从功能特性来看，这款电机的核心是集成在两层金属端板之间的行星减速齿轮组，直流电机本体输出的高转速低扭矩动力，经过多级小模数齿轮减速后，从顶部的输出轴传出，能在3V-6V的常规供电区间内，提供每分钟几十转到几百转的输出转速，足够驱动小型机械结构完成动作。建模时需要注意齿轮箱的层叠结构：两层金属端板通过四个角的定位柱与螺丝固定，中间的齿轮腔预留了齿轮啮合的间隙，端板上的安装孔位是对称分布的，实际做设备结构设计时，可以直接利用这几个孔位做电机的固定，不需要额外设计夹持结构，能节省不少安装空间。

再聊实际应用场景，这类微型减速电机的使用场景非常集中：桌面级教育机器人的行走驱动、智能门锁的锁舌伸缩机构、小型电动玩具的动力输出、arduino开源硬件项目的动作执行件、微型云台的转动驱动，甚至部分小型电动阀门的开关驱动，都会用到这个尺寸的电机。做这类项目的结构设计时，最容易踩的坑是忽略电机输出轴的轴向窜动间隙，建模时如果完全按照零间隙装配，实际打样组装后会出现齿轮卡滞、电机负载过大烧损的问题，所以在还原电机模型时，要把减速箱端板之间的装配间隙、输出轴的轴向活动余量都准确还原，方便后续做整机结构的公差匹配。

设计思路上，这款电机的结构非常紧凑，方形的电机本体刚好和上方方形减速箱的外轮廓对齐，没有多余的突出结构，整体截面是规整的正方形，非常适合在狭小的设备腔体里做布局——比如智能门锁的内部空间非常局促，规整的方形外形可以紧贴壳体内壁安装，不会浪费空间。输出轴的位置在减速箱端面的中心，做结构设计时可以直接以输出轴中心为基准做传动件的布局，不需要额外计算偏心量。另外电机底部的两个电极焊片是对称分布的，建模时要还原焊片的厚度与位置，方便后续做电路板供电触点的布局，避免出现焊片和壳体干涉、或者触点接触不良的问题。

从安装尺寸的细节来看，这类N20减速电机的本体边长通常在10mm左右，加上减速箱的整体高度在15mm上下，输出轴的直径是3mm，扁位的深度通常在0.5mm左右，端板上的安装孔间距是标准的12mm，这些尺寸都是行业内通用的标准尺寸，建模时严格按照通用尺寸还原，就能直接适配市面上绝大多数的N20电机安装支架、输出齿轮等标准配件。很多工程师做项目时习惯直接调用通用模型，但通用模型往往会省略齿轮箱内部的齿轮啮合细节、端板的螺丝沉孔、输出轴的扁位这些关键结构，导致后续做干涉检查时出现误判，自己建模时把这些细节还原到位，能大幅减少后续打样的修改次数。

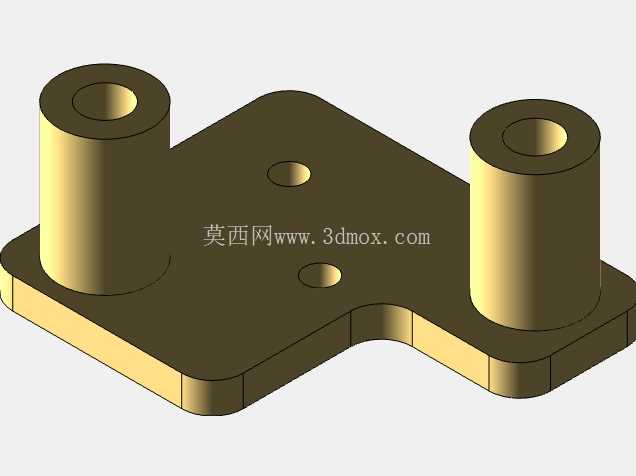

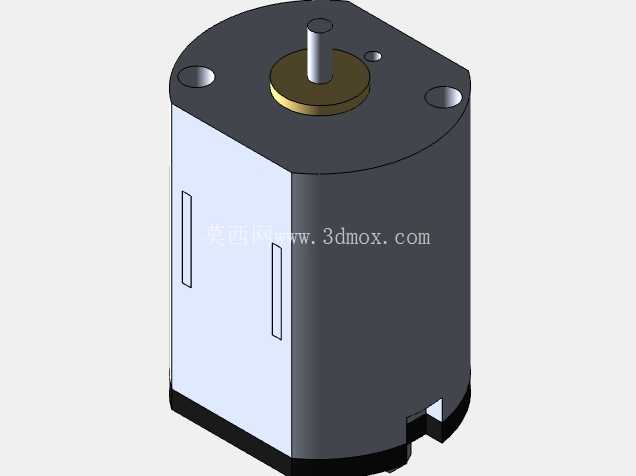

另外要注意的是，这款电机的金属减速箱端板是冲压成型的，边缘会有微小的冲压圆角，建模时不要把端板边缘做成绝对的直角，实际生产中冲压件不可能做到绝对锋利的直角，还原这个微小的圆角，能让模型更贴近实际生产的零件状态，后续做壳体的让位设计时，也不会因为端板圆角的存在出现装配顶死的问题。电机本体的外壳是拉伸成型的金属壳，底部的端盖是压装配合的，建模时要还原底部端盖的压装台阶，方便后续做电机尾部的让位设计，避免尾部和其他结构件干涉。
