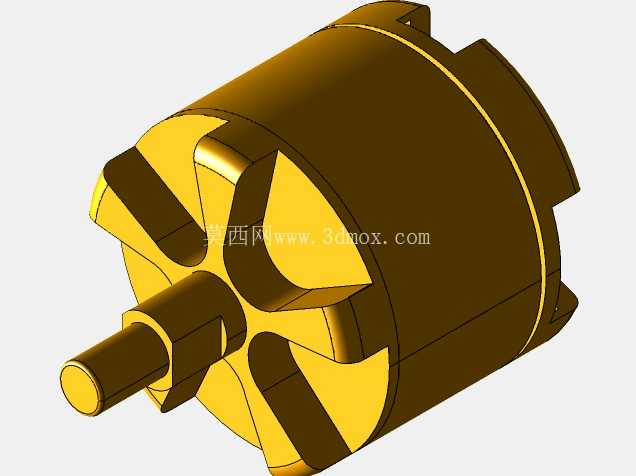

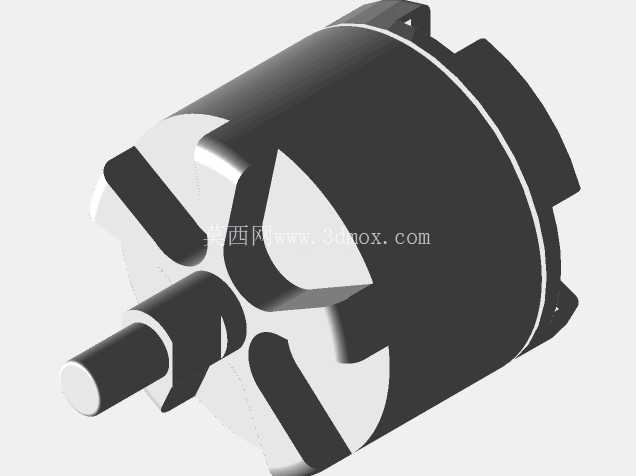

外转子无刷动力电机三维结构设计

　　这款外转子结构的动力电机，在小型航模、便携电动工具、桌面级小型自动化执行机构场景中应用十分广泛，区别于传统内转子电机的结构逻辑，其转子外壳直接作为输出扭矩的连接载体，省去了额外的传动连接结构，能在有限的体积重量约束下输出更高的扭矩密度，适配对自重、安装空间有严格限制的设备场景。从结构设计逻辑来看，定子绕组固定在中心基座位置，中心伸出的输出轴与外转子壳体做过盈配合连接，转子外壳内壁粘贴永磁体，与定子绕组形成闭合磁路，通电后外转子壳体连带输出轴同步旋转，直接对外输出扭矩。

　　这种结构的优势在于转子本身的转动惯量更大，运行时转速稳定性更强，搭配对应的电调驱动时，转速波动更小，对于需要稳定转速输出的小型旋翼设备、小型传动执行机构来说，能有效降低运行时的振动传导，提升整机运行的平顺性。从安装边界来看，电机基座端预留了标准化的安装孔位，孔位分布采用对称圆周布局，适配多数小型设备的安装支架尺寸，输出轴的轴径采用通用标准尺寸，可直接匹配常规规格的桨夹、联轴器、同步带轮等传动连接件，不需要额外做轴径适配加工，能大幅缩短设备组装时的适配周期。

　　外转子外壳的散热筋结构与端盖的镂空设计形成了贯通的散热风道，电机高负载运行时，转子旋转带动的气流可以直接穿过定子绕组间隙，带走绕组工作产生的热量，相比封闭式外壳结构，持续高负载运行时的绕组温升能降低15%左右，有效延长持续工作的时长，避免过热导致的磁体退磁、绕组绝缘老化问题。在结构细节设计上，输出轴与转子壳体的配合位置做了轴肩定位，装配时可以直接靠轴肩保证轴向安装尺寸的一致性，不需要反复调整轴向间隙，降低批量装配时的尺寸公差累积；基座端的轴承室采用双轴承支撑布局，前后两个轴承分别承载径向载荷与少量轴向载荷，即使输出端承受一定的侧向力，也不会出现轴系偏摆的问题，提升轴系运行的可靠性。对于结构设计从业者来说，在做小型动力设备选型时，这类外转子电机的三维模型可以直接导入装配体中做干涉检查，提前验证安装孔位的匹配度、输出轴与连接部件的配合长度，避免实际加工组装时出现尺寸不匹配的问题；建模时还原的转子外壳、定子基座、输出轴的配合公差，也可以作为同类电机结构设计的参考，比如在做定制化动力电机设计时，可以参考这种双轴承支撑、圆周对称安装孔、贯通式散热风道的结构逻辑，在有限的体积内平衡扭矩输出、散热效率、安装便利性三者的关系。

　　实际应用中，这类电机常被用作小型多旋翼无人机的动力单元，直接连接螺旋桨输出拉力，也可以作为小型传送带的驱动动力，搭配减速齿轮组实现低转速大扭矩输出，还能用于小型云台的旋转驱动，通过控制转速实现精准的角度调整。设计时特意将转子外壳的外形做了切边处理，既可以降低转子旋转时的风阻噪音，也能作为安装时的防呆定位面，组装时可以通过切边快速判断转子的安装角度，避免装反导致的转向错误。中心轴的伸出长度做了严格的尺寸控制，既保证连接桨夹或者联轴器时有足够的配合长度，不会出现运转时滑脱的问题，也不会因为轴伸过长导致轴系刚性下降，在最大输出扭矩工况下轴端的径向跳动量控制在极小范围内，保证连接部件的运行稳定性。
