约翰逊A级发动机底座电机固定支架结构

在小型动力总成集成装配场景中，动力单元与传动单元的同轴度保持、振动抑制始终是结构设计的核心难点，尤其是针对紧凑型动力输出设备，底座支架不仅要承担两个核心部件的静载荷，还要抵消设备运行过程中产生的交变振动、扭矩反作用力，避免部件移位导致的传动效率下降、密封件磨损、轴系偏磨等问题。这款支架的设计目标，就是为约翰逊A级发动机配套的底座电机与变速箱提供一体化的安装承载界面，替代传统分体式安装座带来的累计装配误差，缩减动力单元的整体安装占用空间。

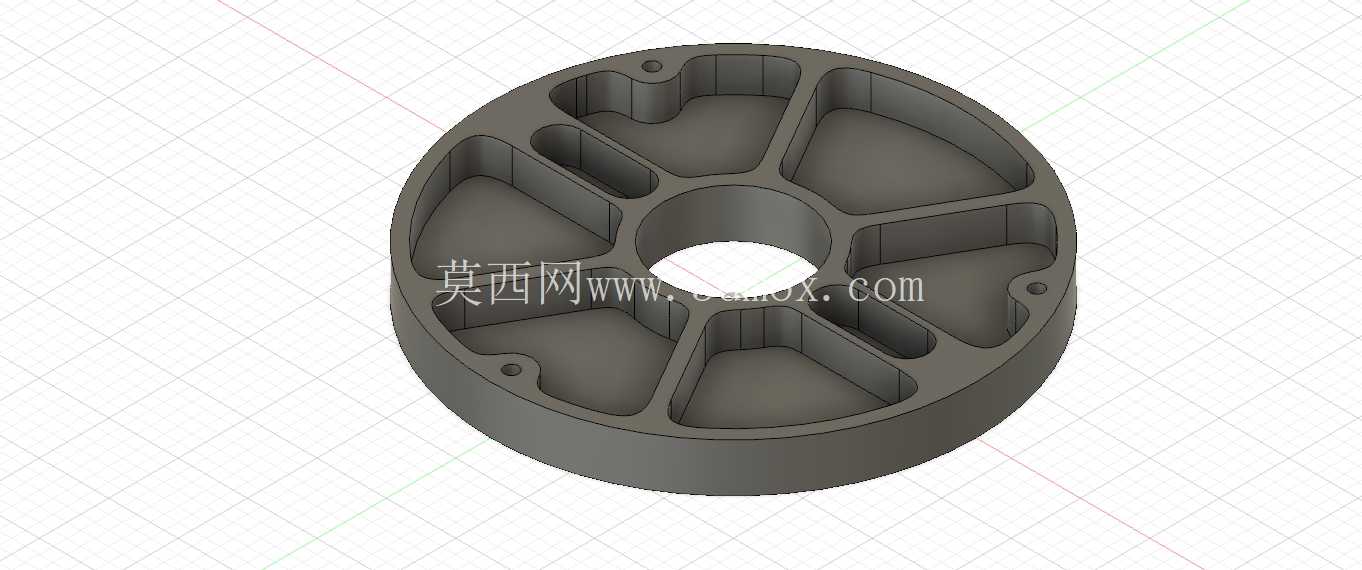

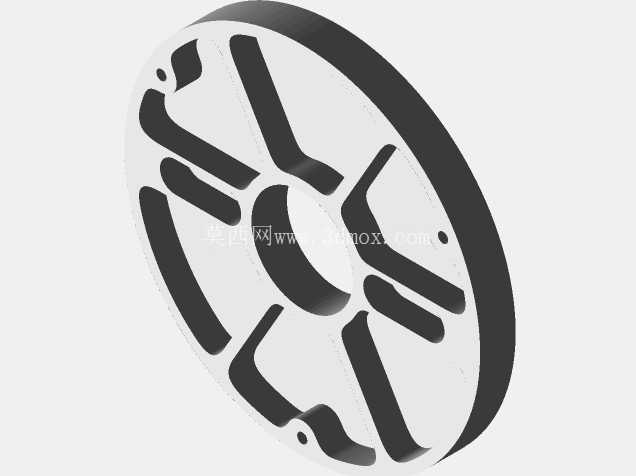

从结构形态来看，该支架采用圆盘式整体承载构型，中心预留大直径通孔，为电机输出轴与变速箱输入轴的对接联轴器提供充足的避让空间，避免轴系运转过程中与支架本体发生剐蹭干涉。支架本体采用辐射状加强筋布局，从中心安装环向外缘环形安装边延伸出多道分隔式筋条，筋条之间形成镂空腔体，这种设计并非单纯为了减重，而是在保证整体结构刚性的前提下，为电机、变速箱的安装定位凸台预留嵌入空间，同时镂空结构可以为动力部件运行时的热量散发提供空气流通通道，避免封闭结构导致的热量积聚，降低动力单元长时间高负载运行时的热衰减风险。

支架外缘的环形安装边上均匀布置了多个定位销孔与螺栓过孔，安装时可以先通过定位销完成支架与设备主基座的初定位，再通过螺栓完成锁紧固定，这种销孔配合螺栓的安装方式，能够有效控制支架的安装位置精度，保证后续电机、变速箱装配后的同轴度公差控制在设计要求范围内。筋条分隔出的每个独立安装腔，分别对应电机壳体的定位凸缘、变速箱的安装支脚，每个腔体内都预留了对应的螺纹安装孔位，装配时无需额外制作转接板，可直接将电机、变速箱通过螺栓固定在支架对应的安装位上，大幅缩减装配工序，降低现场装配的调试难度。

从安装边界来看，该支架的整体外圆尺寸匹配约翰逊A级发动机的底座安装接口尺寸，厚度方向的尺寸经过严格核算，既保证电机输出轴与变速箱输入轴的对接长度处于联轴器的允许补偿范围内，又不会过度抬升动力单元的整体安装高度，避免与设备上部的覆盖件、燃油管路、线束等周边部件发生干涉。支架的安装平面经过平面度公差控制，装配后电机与变速箱的安装面平行度可以得到有效保证，避免轴系出现额外的偏角载荷，延长轴承、联轴器等易损部件的使用寿命。

在实际使用场景中，这类一体化支架多用于小型通用动力设备、便携式作业机组、小型特种车辆的动力舱集成，相比传统的分体式L型安装支架，圆盘式辐射筋结构的抗扭刚性更强，在设备启停、负载突变的工况下，支架本身的形变量更小，能够始终保持电机与变速箱的相对位置精度，减少因支架变形导致的轴系对中偏差问题。同时，镂空的筋条结构可以在动力单元运行时，引导冷却气流穿过支架腔体，带走电机壳体、变速箱壳体表面的部分热量，辅助动力单元散热，尤其适合封闭动力舱内的安装场景，降低散热系统的设计压力。

设计过程中，筋条的厚度、分布角度都经过受力仿真验证，在电机满负载输出、变速箱承受最大反向扭矩的工况下，支架各位置的应力值均处于材料许用应力范围内，不会出现应力集中导致的支架开裂、安装孔滑丝等问题。每个安装腔的轮廓尺寸都对应配套部件的外形做了适配，既保证部件安装时能够顺利嵌入定位，又不会出现过大的配合间隙导致部件安装后出现晃动，安装孔的位置度公差严格按照动力轴系的对中要求设定，装配时无需反复调整垫片厚度即可满足轴系对中要求，降低售后维护的拆装难度，后期更换电机或变速箱时，只要按照定位标记装配即可恢复原有安装精度，无需重新做轴系对中调试。
