货架配套50kg量程称重传感器安装固定支架

在仓储货架的智能化改造场景中，零散货品的实时称重统计一直是库存动态管理的核心需求之一，这类50kg量程的称重传感器安装支架，正是为了匹配轻型仓储货架的层板载荷监测需求开发的结构件，区别于大吨位地磅类的重型传感器固定结构，这类支架需要兼顾小空间安装、载荷均匀传导、安装便捷性三个核心维度的要求。从实际使用场景来看，这类支架通常安装在货架层板的支撑梁与竖向立柱的衔接位置，每一层货架的四个角点各布置一套，配合对应的应变式称重传感器，就能实时采集单层层板上的货品总重量，后台系统可以通过重量变化自动完成出入库统计、库存余量预警、错放货品识别等功能，不需要额外加装扫码或视觉识别设备，改造成本远低于传统的智能货架方案。

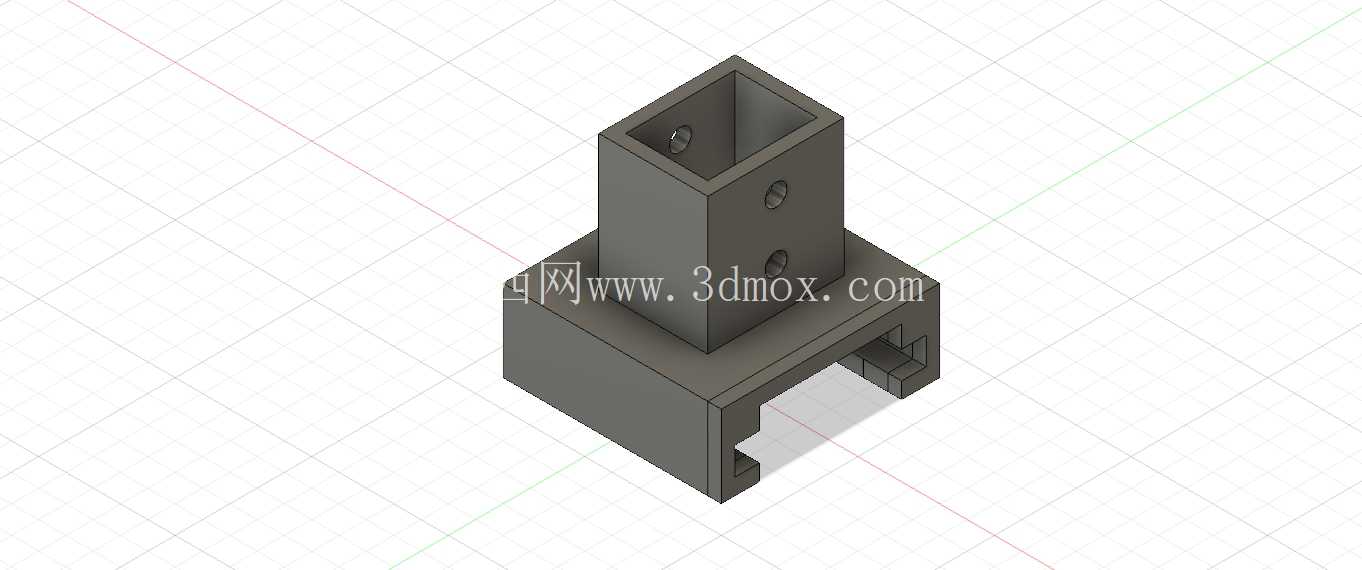

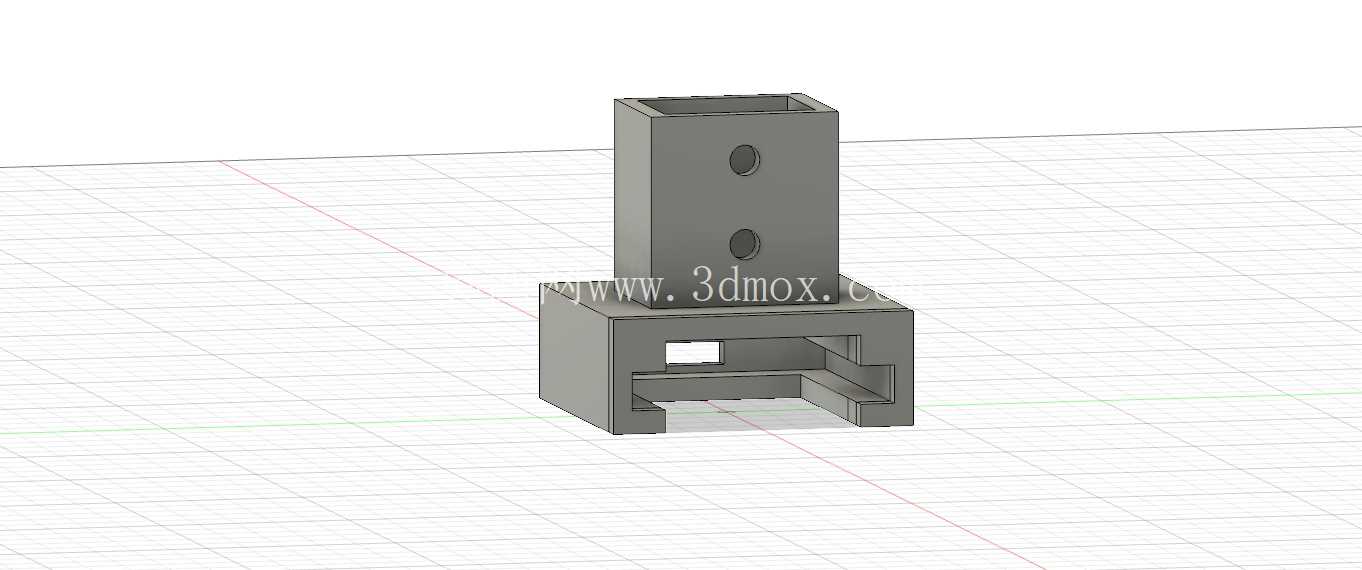

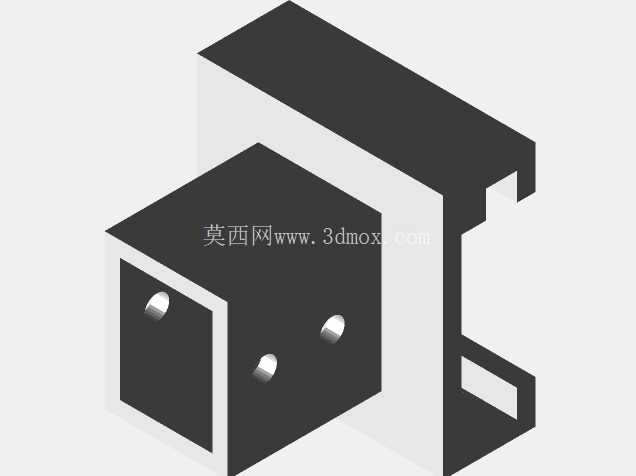

从结构设计思路来看，整个支架采用上下分体式的承力结构，下部的卡座结构直接卡接在货架的C型竖向立柱上，预留的卡槽尺寸完全匹配常规轻型货架的立柱折边规格，安装时不需要对原有货架进行打孔焊接，只需要将卡座对准立柱的安装位卡入，再通过侧面的紧定螺钉完成锁止即可，不会破坏原有货架的结构强度，后期维护更换也可以直接在原位拆装，不需要挪动层板上的存储货品。上部的方管型承托座直接对接称重传感器的安装端，方管的内腔尺寸刚好容纳传感器的尾部出线端，避免传感器线缆外露被货品剐蹭破损，方管侧壁预留的两个对称安装孔，对应传感器本体上的固定螺孔，安装时可以从侧面直接拧入固定螺丝，不需要在狭窄的竖向空间内进行顶部拧螺丝的操作，大幅降低现场安装的操作难度。

从安装边界尺寸来看，下部卡座的开口宽度严格匹配常规25mm规格的货架立柱折边，卡座的横向突出尺寸控制在35mm以内，不会超出货架立柱的侧边轮廓，避免占用货架之间的通行通道，也不会和相邻位置的货架附件产生干涉。上部方管的截面尺寸为30mm*30mm，承托面的平面度控制在0.1mm以内，保证传感器安装后受力方向完全垂直，不会因为安装面倾斜产生侧向分力，影响称重精度甚至损坏传感器的应变片。整个支架的总高度控制在85mm，安装后层板和立柱之间的预留间隙刚好容纳传感器本体，不会额外抬高层板的安装高度，保证原有货架的层间距设计不受影响，存储货品的有效空间不会被压缩。

从功能特性来看，整个支架的受力路径经过专门优化，上部承托座承受的层板载荷会通过中间的连接段垂直传导到下部卡座的中心位置，不会产生偏载力矩，避免长期使用后支架出现变形导致称重数据漂移。支架的所有棱角位置都做了R2的圆角处理，避免安装过程中划伤操作人员，也不会刮破传感器的线缆外皮。下部卡座的卡槽内侧做了防滑滚花纹理，当紧定螺钉锁止后，卡槽和立柱折边之间的摩擦力可以承受两倍以上的额定载荷，即使货架出现轻微晃动，支架也不会出现移位滑落的情况。在实际选型过程中，这类支架只适配额定载荷50kg的悬臂梁式称重传感器，不能用于更大载荷的称重场景，安装时需要保证四个角点的支架处于同一水平面上，高度差不能超过0.5mm，否则会导致某个角点的传感器受力过载，长期使用会出现传感器零点漂移的问题。另外在布线时，传感器的线缆需要沿着支架侧面的预留走线槽布置，用扎带固定在立柱上，不要让线缆承受拉力，避免线缆接头处出现断裂导致信号中断。
